Спосіб кріплення стрічки при вишиванні на вишивальній машині з багатоголковими головками

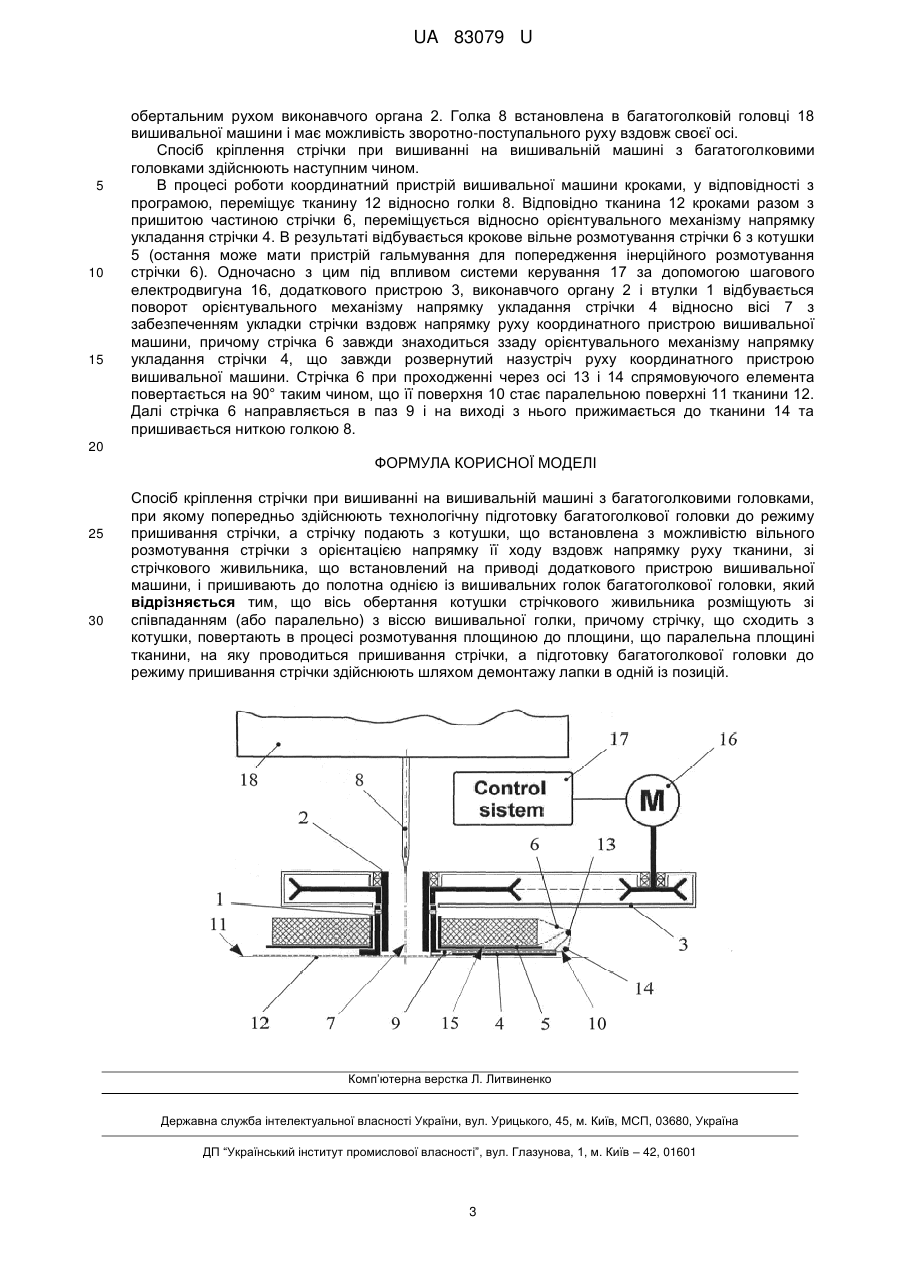

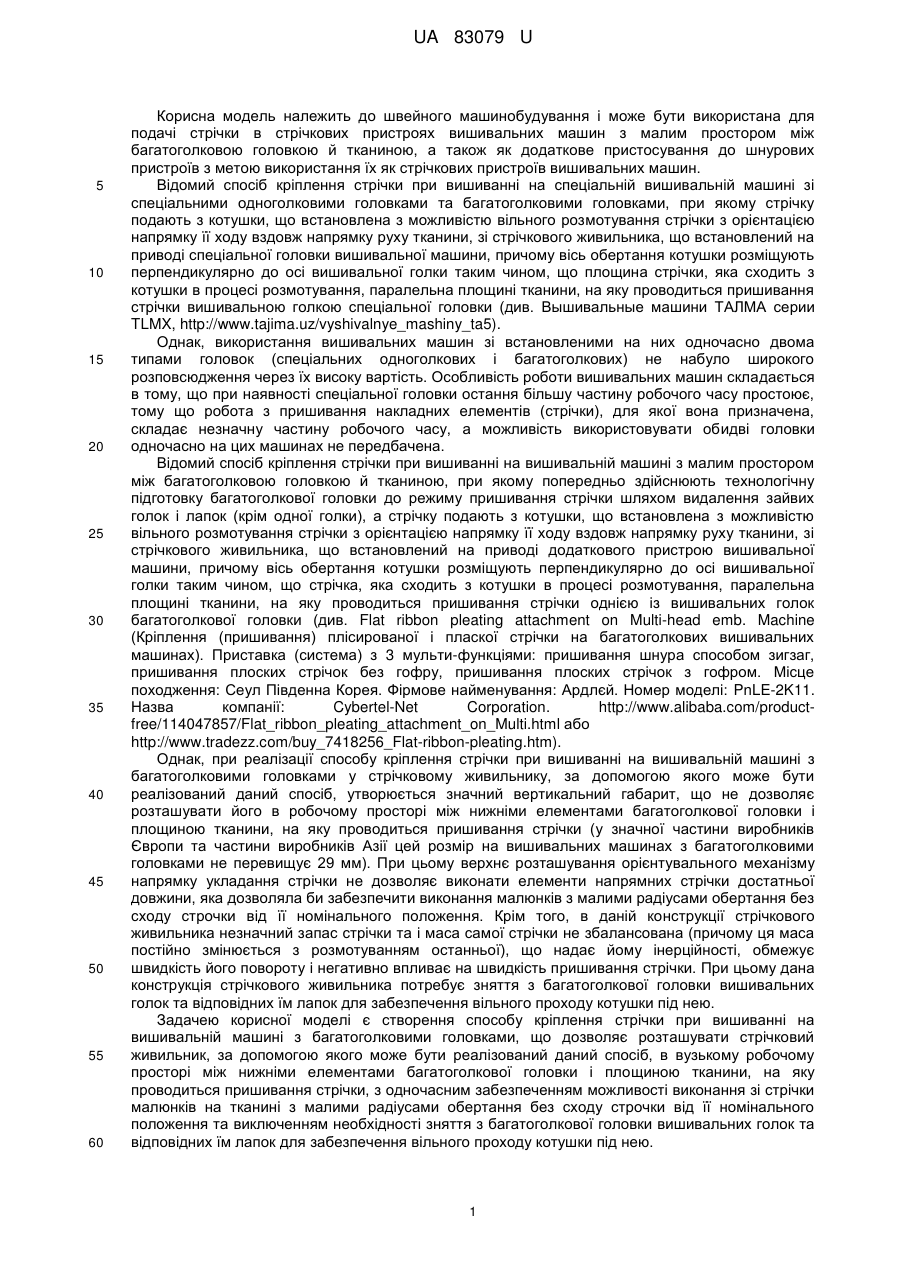

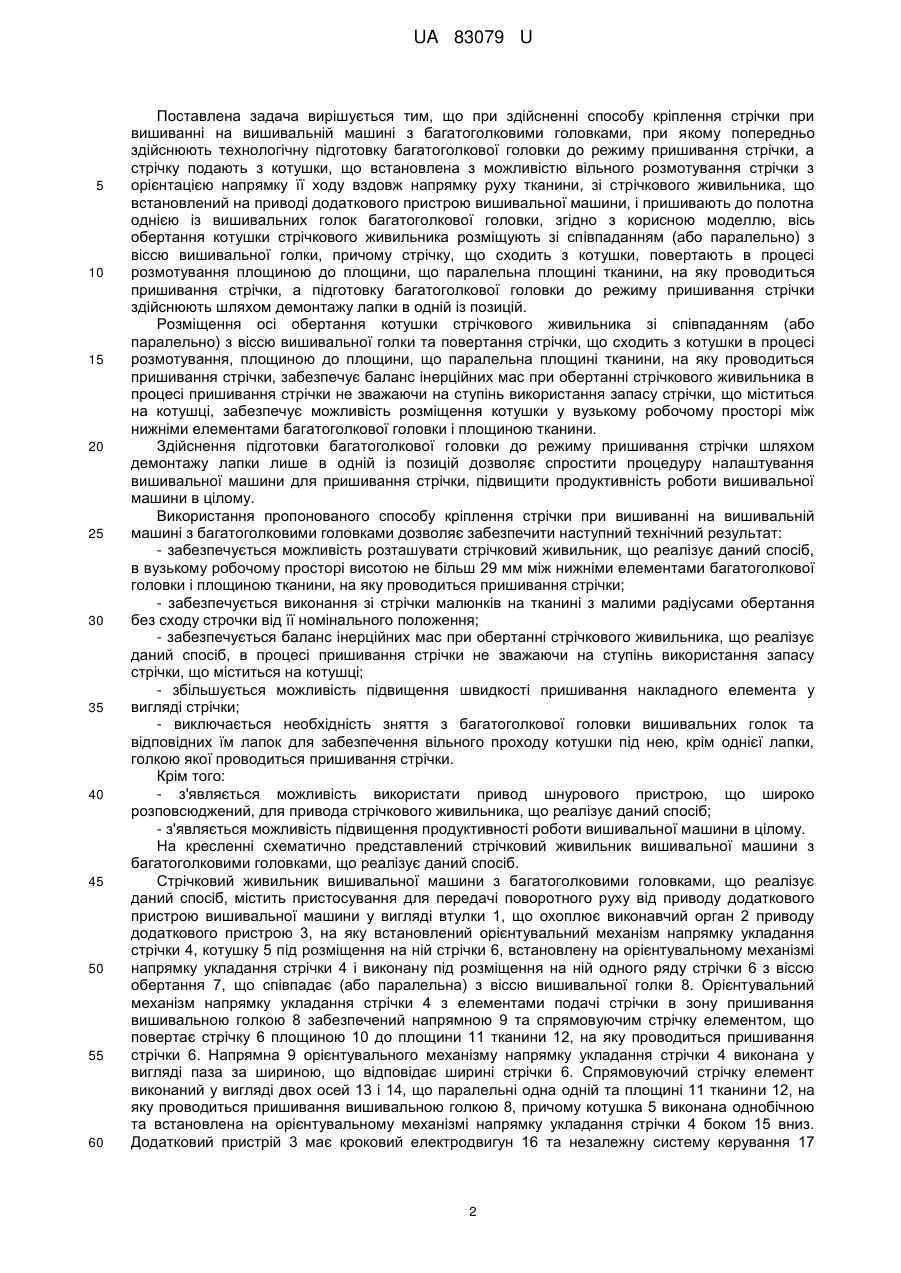

Реферат: Спосіб кріплення стрічки при вишиванні на вишивальній машині з багатоголковими головками, при якому попередньо здійснюють технологічну підготовку багатоголкової головки до режиму пришивання стрічки, а стрічку подають з котушки, що встановлена з можливістю вільного розмотування стрічки з орієнтацією напрямку її ходу вздовж напрямку руху тканини, зі стрічкового живильника, що встановлений на приводі додаткового пристрою вишивальної машини, і пришивають до полотна однією із вишивальних голок багатоголкової головки. Вісь обертання котушки стрічкового живильника розміщують зі співпаданням (або паралельно) з віссю вишивальної голки. UA 83079 U (12) UA 83079 U UA 83079 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до швейного машинобудування і може бути використана для подачі стрічки в стрічкових пристроях вишивальних машин з малим простором між багатоголковою головкою й тканиною, а також як додаткове пристосування до шнурових пристроїв з метою використання їх як стрічкових пристроїв вишивальних машин. Відомий спосіб кріплення стрічки при вишиванні на спеціальній вишивальній машині зі спеціальними одноголковими головками та багатоголковими головками, при якому стрічку подають з котушки, що встановлена з можливістю вільного розмотування стрічки з орієнтацією напрямку її ходу вздовж напрямку руху тканини, зі стрічкового живильника, що встановлений на приводі спеціальної головки вишивальної машини, причому вісь обертання котушки розміщують перпендикулярно до осі вишивальної голки таким чином, що площина стрічки, яка сходить з котушки в процесі розмотування, паралельна площині тканини, на яку проводиться пришивання стрічки вишивальною голкою спеціальної головки (див. Вышивальные машини ТАЛМА серии TLMX, http://www.tajima.uz/vyshivalnye_mashiny_ta5). Однак, використання вишивальних машин зі встановленими на них одночасно двома типами головок (спеціальних одноголкових і багатоголкових) не набуло широкого розповсюдження через їх високу вартість. Особливість роботи вишивальних машин складається в тому, що при наявності спеціальної головки остання більшу частину робочого часу простоює, тому що робота з пришивання накладних елементів (стрічки), для якої вона призначена, складає незначну частину робочого часу, а можливість використовувати обидві головки одночасно на цих машинах не передбачена. Відомий спосіб кріплення стрічки при вишиванні на вишивальній машині з малим простором між багатоголковою головкою й тканиною, при якому попередньо здійснюють технологічну підготовку багатоголкової головки до режиму пришивання стрічки шляхом видалення зайвих голок і лапок (крім одної голки), а стрічку подають з котушки, що встановлена з можливістю вільного розмотування стрічки з орієнтацією напрямку її ходу вздовж напрямку руху тканини, зі стрічкового живильника, що встановлений на приводі додаткового пристрою вишивальної машини, причому вісь обертання котушки розміщують перпендикулярно до осі вишивальної голки таким чином, що стрічка, яка сходить з котушки в процесі розмотування, паралельна площині тканини, на яку проводиться пришивання стрічки однією із вишивальних голок багатоголкової головки (див. Flat ribbon pleating attachment on Multi-head emb. Machine (Кріплення (пришивання) плісированої і пласкої стрічки на багатоголкових вишивальних машинах). Приставка (система) з 3 мульти-функціями: пришивання шнура способом зигзаг, пришивання плоских стрічок без гофру, пришивання плоских стрічок з гофром. Місце походження: Сеул Південна Корея. Фірмове найменування: Ардлєй. Номер моделі: PnLE-2K11. Назва компанії: Cybertel-Net Corporation. http://www.alibaba.com/productfree/114047857/Flat_ribbon_pleating_attachment_on_Multi.html або http://www.tradezz.com/buy_7418256_Flat-ribbon-pleating.htm). Однак, при реалізації способу кріплення стрічки при вишиванні на вишивальній машині з багатоголковими головками у стрічковому живильнику, за допомогою якого може бути реалізований даний спосіб, утворюється значний вертикальний габарит, що не дозволяє розташувати його в робочому просторі між нижніми елементами багатоголкової головки і площиною тканини, на яку проводиться пришивання стрічки (у значної частини виробників Європи та частини виробників Азії цей розмір на вишивальних машинах з багатоголковими головками не перевищує 29 мм). При цьому верхнє розташування орієнтувального механізму напрямку укладання стрічки не дозволяє виконати елементи напрямних стрічки достатньої довжини, яка дозволяла би забезпечити виконання малюнків з малими радіусами обертання без сходу строчки від її номінального положення. Крім того, в даній конструкції стрічкового живильника незначний запас стрічки та і маса самої стрічки не збалансована (причому ця маса постійно змінюється з розмотуванням останньої), що надає йому інерційності, обмежує швидкість його повороту і негативно впливає на швидкість пришивання стрічки. При цьому дана конструкція стрічкового живильника потребує зняття з багатоголкової головки вишивальних голок та відповідних їм лапок для забезпечення вільного проходу котушки під нею. Задачею корисної моделі є створення способу кріплення стрічки при вишиванні на вишивальній машині з багатоголковими головками, що дозволяє розташувати стрічковий живильник, за допомогою якого може бути реалізований даний спосіб, в вузькому робочому просторі між нижніми елементами багатоголкової головки і площиною тканини, на яку проводиться пришивання стрічки, з одночасним забезпеченням можливості виконання зі стрічки малюнків на тканині з малими радіусами обертання без сходу строчки від її номінального положення та виключенням необхідності зняття з багатоголкової головки вишивальних голок та відповідних їм лапок для забезпечення вільного проходу котушки під нею. 1 UA 83079 U 5 10 15 20 25 30 35 40 45 50 55 60 Поставлена задача вирішується тим, що при здійсненні способу кріплення стрічки при вишиванні на вишивальній машині з багатоголковими головками, при якому попередньо здійснюють технологічну підготовку багатоголкової головки до режиму пришивання стрічки, а стрічку подають з котушки, що встановлена з можливістю вільного розмотування стрічки з орієнтацією напрямку її ходу вздовж напрямку руху тканини, зі стрічкового живильника, що встановлений на приводі додаткового пристрою вишивальної машини, і пришивають до полотна однією із вишивальних голок багатоголкової головки, згідно з корисною моделлю, вісь обертання котушки стрічкового живильника розміщують зі співпаданням (або паралельно) з віссю вишивальної голки, причому стрічку, що сходить з котушки, повертають в процесі розмотування площиною до площини, що паралельна площині тканини, на яку проводиться пришивання стрічки, а підготовку багатоголкової головки до режиму пришивання стрічки здійснюють шляхом демонтажу лапки в одній із позицій. Розміщення осі обертання котушки стрічкового живильника зі співпаданням (або паралельно) з віссю вишивальної голки та повертання стрічки, що сходить з котушки в процесі розмотування, площиною до площини, що паралельна площині тканини, на яку проводиться пришивання стрічки, забезпечує баланс інерційних мас при обертанні стрічкового живильника в процесі пришивання стрічки не зважаючи на ступінь використання запасу стрічки, що міститься на котушці, забезпечує можливість розміщення котушки у вузькому робочому просторі між нижніми елементами багатоголкової головки і площиною тканини. Здійснення підготовки багатоголкової головки до режиму пришивання стрічки шляхом демонтажу лапки лише в одній із позицій дозволяє спростити процедуру налаштування вишивальної машини для пришивання стрічки, підвищити продуктивність роботи вишивальної машини в цілому. Використання пропонованого способу кріплення стрічки при вишиванні на вишивальній машині з багатоголковими головками дозволяє забезпечити наступний технічний результат: - забезпечується можливість розташувати стрічковий живильник, що реалізує даний спосіб, в вузькому робочому просторі висотою не більш 29 мм між нижніми елементами багатоголкової головки і площиною тканини, на яку проводиться пришивання стрічки; - забезпечується виконання зі стрічки малюнків на тканині з малими радіусами обертання без сходу строчки від її номінального положення; - забезпечується баланс інерційних мас при обертанні стрічкового живильника, що реалізує даний спосіб, в процесі пришивання стрічки не зважаючи на ступінь використання запасу стрічки, що міститься на котушці; - збільшується можливість підвищення швидкості пришивання накладного елемента у вигляді стрічки; - виключається необхідність зняття з багатоголкової головки вишивальних голок та відповідних їм лапок для забезпечення вільного проходу котушки під нею, крім однієї лапки, голкою якої проводиться пришивання стрічки. Крім того: - з'являється можливість використати привод шнурового пристрою, що широко розповсюджений, для привода стрічкового живильника, що реалізує даний спосіб; - з'являється можливість підвищення продуктивності роботи вишивальної машини в цілому. На кресленні схематично представлений стрічковий живильник вишивальної машини з багатоголковими головками, що реалізує даний спосіб. Стрічковий живильник вишивальної машини з багатоголковими головками, що реалізує даний спосіб, містить пристосування для передачі поворотного руху від приводу додаткового пристрою вишивальної машини у вигляді втулки 1, що охоплює виконавчий орган 2 приводу додаткового пристрою 3, на яку встановлений орієнтувальний механізм напрямку укладання стрічки 4, котушку 5 під розміщення на ній стрічки 6, встановлену на орієнтувальному механізмі напрямку укладання стрічки 4 і виконану під розміщення на ній одного ряду стрічки 6 з віссю обертання 7, що співпадає (або паралельна) з віссю вишивальної голки 8. Орієнтувальний механізм напрямку укладання стрічки 4 з елементами подачі стрічки в зону пришивання вишивальною голкою 8 забезпечений напрямною 9 та спрямовуючим стрічку елементом, що повертає стрічку 6 площиною 10 до площини 11 тканини 12, на яку проводиться пришивання стрічки 6. Напрямна 9 орієнтувального механізму напрямку укладання стрічки 4 виконана у вигляді паза за шириною, що відповідає ширині стрічки 6. Спрямовуючий стрічку елемент виконаний у вигляді двох осей 13 і 14, що паралельні одна одній та площині 11 тканини 12, на яку проводиться пришивання вишивальною голкою 8, причому котушка 5 виконана однобічною та встановлена на орієнтувальному механізмі напрямку укладання стрічки 4 боком 15 вниз. Додатковий пристрій 3 має кроковий електродвигун 16 та незалежну систему керування 17 2 UA 83079 U 5 10 15 обертальним рухом виконавчого органа 2. Голка 8 встановлена в багатоголковій головці 18 вишивальної машини і має можливість зворотно-поступального руху вздовж своєї осі. Спосіб кріплення стрічки при вишиванні на вишивальній машині з багатоголковими головками здійснюють наступним чином. В процесі роботи координатний пристрій вишивальної машини кроками, у відповідності з програмою, переміщує тканину 12 відносно голки 8. Відповідно тканина 12 кроками разом з пришитою частиною стрічки 6, переміщується відносно орієнтувального механізму напрямку укладання стрічки 4. В результаті відбувається крокове вільне розмотування стрічки 6 з котушки 5 (остання може мати пристрій гальмування для попередження інерційного розмотування стрічки 6). Одночасно з цим під впливом системи керування 17 за допомогою шагового електродвигуна 16, додаткового пристрою 3, виконавчого органу 2 і втулки 1 відбувається поворот орієнтувального механізму напрямку укладання стрічки 4 відносно вісі 7 з забезпеченням укладки стрічки вздовж напрямку руху координатного пристрою вишивальної машини, причому стрічка 6 завжди знаходиться ззаду орієнтувального механізму напрямку укладання стрічки 4, що завжди розвернутий назустріч руху координатного пристрою вишивальної машини. Стрічка 6 при проходженні через осі 13 і 14 спрямовуючого елемента повертається на 90° таким чином, що її поверхня 10 стає паралельною поверхні 11 тканини 12. Далі стрічка 6 направляється в паз 9 і на виході з нього прижимається до тканини 14 та пришивається ниткою голкою 8. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Спосіб кріплення стрічки при вишиванні на вишивальній машині з багатоголковими головками, при якому попередньо здійснюють технологічну підготовку багатоголкової головки до режиму пришивання стрічки, а стрічку подають з котушки, що встановлена з можливістю вільного розмотування стрічки з орієнтацією напрямку її ходу вздовж напрямку руху тканини, зі стрічкового живильника, що встановлений на приводі додаткового пристрою вишивальної машини, і пришивають до полотна однією із вишивальних голок багатоголкової головки, який відрізняється тим, що вісь обертання котушки стрічкового живильника розміщують зі співпаданням (або паралельно) з віссю вишивальної голки, причому стрічку, що сходить з котушки, повертають в процесі розмотування площиною до площини, що паралельна площині тканини, на яку проводиться пришивання стрічки, а підготовку багатоголкової головки до режиму пришивання стрічки здійснюють шляхом демонтажу лапки в одній із позицій. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
