Стрічковий живильник вишивальної машини з багатоголковими головками

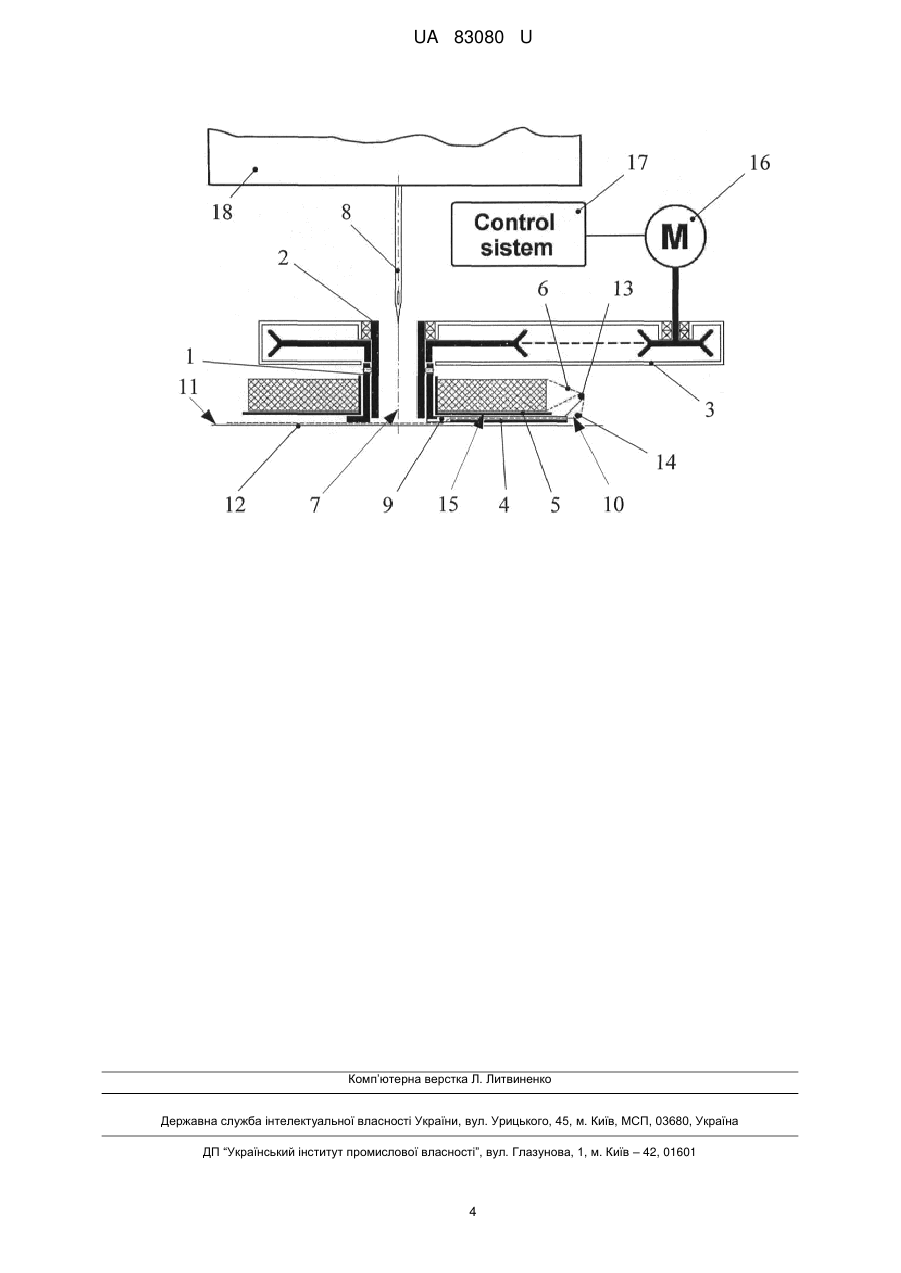

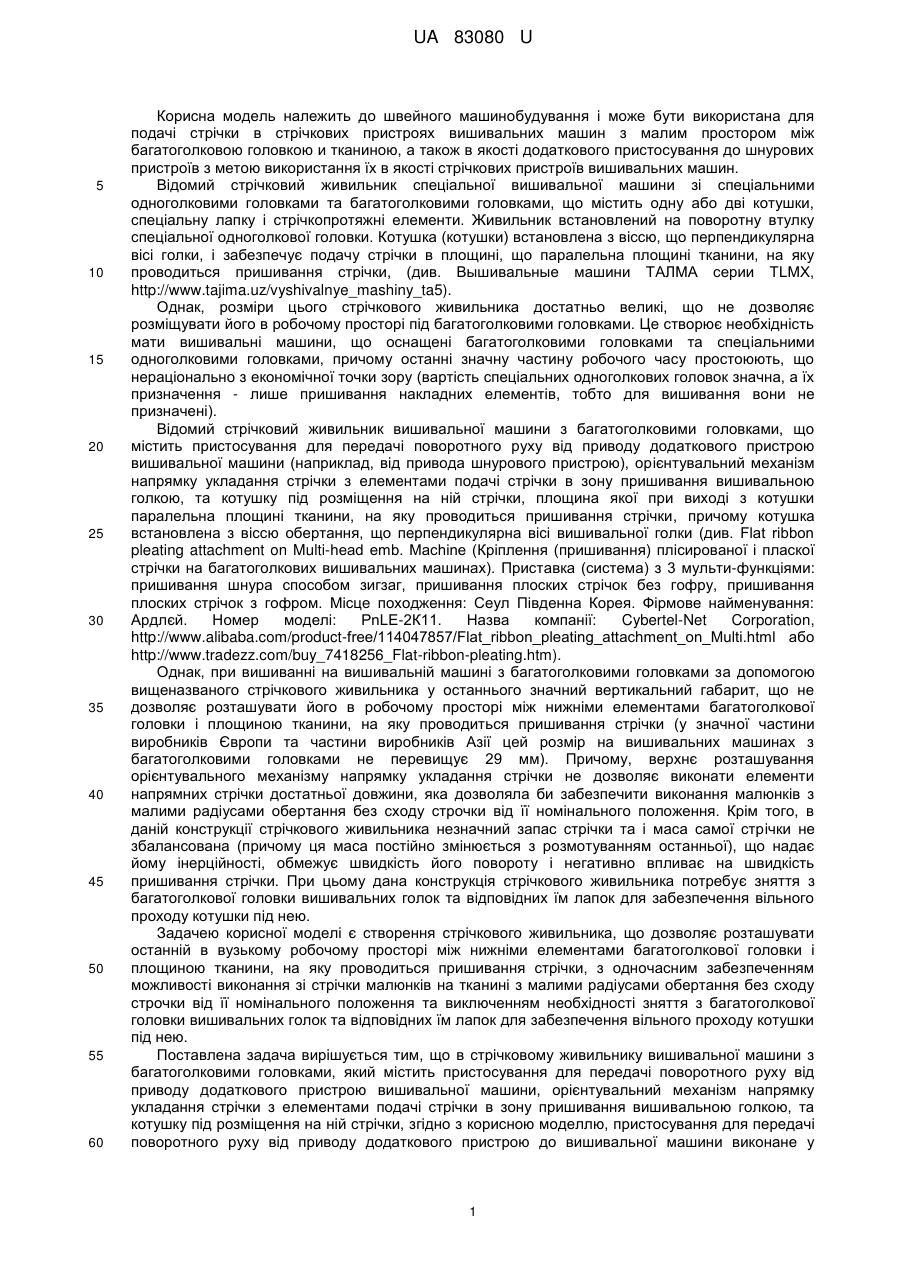

Реферат: Стрічковий живильник вишивальної машини з багатоголковими головками містить пристосування для передачі поворотного руху від приводу додаткового пристрою вишивальної машини, орієнтувальний механізм напрямку укладання стрічки з елементами подачі стрічки в зону пришивання вишивальною голкою, та котушку під розміщення на ній стрічки. Пристосування для передачі поворотного руху від приводу додаткового пристрою до вишивальної машини виконане у вигляді втулки, що охоплює виконавчий орган приводу додаткового пристрою, на яку встановлений орієнтувальний механізм напрямку укладання стрічки. UA 83080 U (54) СТРІЧКОВИЙ ЖИВИЛЬНИК ВИШИВАЛЬНОЇ МАШИНИ З БАГАТОГОЛКОВИМИ ГОЛОВКАМИ UA 83080 U UA 83080 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до швейного машинобудування і може бути використана для подачі стрічки в стрічкових пристроях вишивальних машин з малим простором між багатоголковою головкою и тканиною, а також в якості додаткового пристосування до шнурових пристроїв з метою використання їх в якості стрічкових пристроїв вишивальних машин. Відомий стрічковий живильник спеціальної вишивальної машини зі спеціальними одноголковими головками та багатоголковими головками, що містить одну або дві котушки, спеціальну лапку і стрічкопротяжні елементи. Живильник встановлений на поворотну втулку спеціальної одноголкової головки. Котушка (котушки) встановлена з віссю, що перпендикулярна вісі голки, і забезпечує подачу стрічки в площині, що паралельна площині тканини, на яку проводиться пришивання стрічки, (див. Вышивальные машини ТАЛМА серии TLMX, http://www.tajima.uz/vyshivalnye_mashiny_ta5). Однак, розміри цього стрічкового живильника достатньо великі, що не дозволяє розміщувати його в робочому просторі під багатоголковими головками. Це створює необхідність мати вишивальні машини, що оснащені багатоголковими головками та спеціальними одноголковими головками, причому останні значну частину робочого часу простоюють, що нераціонально з економічної точки зору (вартість спеціальних одноголкових головок значна, а їх призначення - лише пришивання накладних елементів, тобто для вишивання вони не призначені). Відомий стрічковий живильник вишивальної машини з багатоголковими головками, що містить пристосування для передачі поворотного руху від приводу додаткового пристрою вишивальної машини (наприклад, від привода шнурового пристрою), орієнтувальний механізм напрямку укладання стрічки з елементами подачі стрічки в зону пришивання вишивальною голкою, та котушку під розміщення на ній стрічки, площина якої при виході з котушки паралельна площині тканини, на яку проводиться пришивання стрічки, причому котушка встановлена з віссю обертання, що перпендикулярна вісі вишивальної голки (див. Flat ribbon pleating attachment on Multi-head emb. Machine (Кріплення (пришивання) плісированої і пласкої стрічки на багатоголкових вишивальних машинах). Приставка (система) з 3 мульти-функціями: пришивання шнура способом зигзаг, пришивання плоских стрічок без гофру, пришивання плоских стрічок з гофром. Місце походження: Сеул Південна Корея. Фірмове найменування: Ардлєй. Номер моделі: PnLE-2К11. Назва компанії: Cybertel-Net Corporation, http://www.alibaba.com/product-free/114047857/Flat_ribbon_pleating_attachment_on_Multi.html або http://www.tradezz.com/buy_7418256_Flat-ribbon-pleating.htm). Однак, при вишиванні на вишивальній машині з багатоголковими головками за допомогою вищеназваного стрічкового живильника у останнього значний вертикальний габарит, що не дозволяє розташувати його в робочому просторі між нижніми елементами багатоголкової головки і площиною тканини, на яку проводиться пришивання стрічки (у значної частини виробників Європи та частини виробників Азії цей розмір на вишивальних машинах з багатоголковими головками не перевищує 29 мм). Причому, верхнє розташування орієнтувального механізму напрямку укладання стрічки не дозволяє виконати елементи напрямних стрічки достатньої довжини, яка дозволяла би забезпечити виконання малюнків з малими радіусами обертання без сходу строчки від її номінального положення. Крім того, в даній конструкції стрічкового живильника незначний запас стрічки та і маса самої стрічки не збалансована (причому ця маса постійно змінюється з розмотуванням останньої), що надає йому інерційності, обмежує швидкість його повороту і негативно впливає на швидкість пришивання стрічки. При цьому дана конструкція стрічкового живильника потребує зняття з багатоголкової головки вишивальних голок та відповідних їм лапок для забезпечення вільного проходу котушки під нею. Задачею корисної моделі є створення стрічкового живильника, що дозволяє розташувати останній в вузькому робочому просторі між нижніми елементами багатоголкової головки і площиною тканини, на яку проводиться пришивання стрічки, з одночасним забезпеченням можливості виконання зі стрічки малюнків на тканині з малими радіусами обертання без сходу строчки від її номінального положення та виключенням необхідності зняття з багатоголкової головки вишивальних голок та відповідних їм лапок для забезпечення вільного проходу котушки під нею. Поставлена задача вирішується тим, що в стрічковому живильнику вишивальної машини з багатоголковими головками, який містить пристосування для передачі поворотного руху від приводу додаткового пристрою вишивальної машини, орієнтувальний механізм напрямку укладання стрічки з елементами подачі стрічки в зону пришивання вишивальною голкою, та котушку під розміщення на ній стрічки, згідно з корисною моделлю, пристосування для передачі поворотного руху від приводу додаткового пристрою до вишивальної машини виконане у 1 UA 83080 U 5 10 15 20 25 30 35 40 45 50 55 60 вигляді втулки, що охоплює виконавчий орган приводу додаткового пристрою, на яку встановлений орієнтувальний механізм напрямку укладання стрічки, причому котушка встановлена на орієнтувальному механізмі напрямку укладання стрічки і виконана під розміщення на ній одного ряду стрічки з віссю обертання, що співпадає (або паралельна) з віссю вишивальної голки, крім того орієнтувальний механізм напрямку укладання стрічки з елементами подачі стрічки в зону пришивання вишивальною голкою забезпечений напрямною та спрямовуючим стрічку елементом, що повертає стрічку площиною до площини тканини, на яку проводиться пришивання стрічки. Крім того, в стрічковому живильнику вишивальної машини з багатоголковими головками напрямна орієнтувального механізму напрямку укладання стрічки може бути виконана у вигляді паза за шириною, що відповідає ширині стрічки з забезпеченням її вільного руху вздовж нього, а спрямовуючий стрічку елемент може бути виконаний у вигляді двох осей, що паралельні одна одній та площині тканини, на яку проводиться пришивання вишивальною голкою, причому котушка - однобічною та встановлена на орієнтувальному механізмі напрямку укладання стрічки боком вниз. Виконання пристосування для передачі поворотного руху від приводу додаткового пристрою до вишивальної машини у вигляді втулки, що охоплює виконавчий орган приводу додаткового пристрою, на яку встановлений орієнтувальний механізм напрямку укладання стрічки, причому встановлення котушки на орієнтувальному механізмі напрямку укладання стрічки і виконання її під розміщення на ній одного ряду стрічки з віссю обертання, що співпадає (або паралельна) з віссю вишивальної голки дозволяє використати в якості привода орієнтувального механізму напрямку укладання стрічки привод від шнурового пристрою, розташувати стрічковий живильник в вузькому робочому просторі між нижніми елементами багатоголкової головки і площиною тканини, на яку проводиться пришивання стрічки та дозволяє забезпечити баланс інерційних мас при обертанні орієнтувального механізму напрямку укладання стрічки в процесі пришивання стрічки не зважаючи на ступень використання запасу стрічки, що міститься на котушці, а також - малі габарити, що виключають необхідність зняття з багатоголкової головки вишивальних голок та відповідних їм лапок для забезпечення вільного проходу котушки під нею. Забезпечення орієнтувального механізму напрямку укладання стрічки з елементами подачі стрічки в зону пришивання вишивальною голкою напрямною та спрямовуючим стрічку елементом, що повертає стрічку площиною до площини тканини, на яку проводиться пришивання стрічки, дозволяє утворити конструкцію, що забезпечує сталий напрямок для проходження стрічки та умови для виконання зі стрічки малюнків на тканині з малими радіусами обертання без сходу строчки від її номінального положення, Використання пропонованого стрічкового живильника вишивальної машини з багатоголковими головками дозволяє забезпечити наступний технічний результат: - забезпечується можливість розташувати стрічковий живильник в вузькому робочому просторі висотою не більш 29 мм між нижніми елементами багатоголкової головки і площиною тканини, на яку проводиться пришивання стрічки; - забезпечується виконання зі стрічки малюнків на тканині з малими радіусами обертання без сходу строчки від її номінального положення; - забезпечується баланс інерційних мас при обертанні стрічкового живильника в процесі пришивання стрічки не зважаючи на ступень використання запасу стрічки, що міститься на котушці; - збільшується можливість підвищення швидкості пришивання накладного елементу у вигляді стрічки; - виключається необхідність зняття з багатоголкової головки вишивальних голок та відповідних їм лапок для забезпечення вільного проходу котушки під нею, крім однієї лапки, голкою якої проводиться пришивання стрічки. Крім того: - з'являється можливість використати привод шнурового пристрою, що широко розповсюджений, для привода стрічкового живильника; - з'являється можливість підвищення продуктивності роботи вишивальної машини в цілому. На кресленні схематично представлений стрічковий живильник вишивальної машини з багатоголковими головками, що пропонується. Стрічковий живильник вишивальної машини з багатоголковими головками містить пристосування для передачі поворотного руху від приводу додаткового пристрою вишивальної машини у вигляді втулки 1, що охоплює виконавчий орган 2 приводу додаткового пристрою 3, на яку встановлений орієнтувальний механізм напрямку укладання стрічки 4, котушку 5 під розміщення на ній стрічки 6, встановлену на орієнтувальному механізмі напрямку укладання 2 UA 83080 U 5 10 15 20 25 30 стрічки 4 і виконану під розміщення на ній одного ряду стрічки 6 з віссю обертання 7, що співпадає (або паралельна) з віссю вишивальної голки 8. Орієнтувальний механізм напрямку укладання стрічки 4 з елементами подачі стрічки в зону пришивання вишивальною голкою 8 забезпечений напрямною 9 та спрямовуючим стрічку елементом, що повертає стрічку 6 площиною 10 до площини 11 тканини 12, на яку проводиться пришивання стрічки 6. Напрямна 9 орієнтувального механізму напрямку укладання стрічки 4 виконана у вигляді паза за шириною, що відповідає ширині стрічки 6. Спрямовуючий стрічку елемент виконаний у вигляді двох осей 13 і 14, що паралельні одна одній та площині 11 тканини 12, на яку проводиться пришивання вишивальною голкою 8, причому котушка 5 виконана однобічною та встановлена на орієнтувальному механізмі напрямку укладання стрічки 4 боком 15 вниз. Додатковий пристрій 3 має шаговий електродвигун 16 та незалежну систему керування 17 обертальним рухом виконавчого органа 2. Голка 8 встановлена в багатоголковій головці 18 вишивальної машини і має можливість зворотно-поступового руху вздовж своєї вісі. Стрічковий живильник вишивальної машини з багатоголковими головками працює наступним чином. В процесі роботи координатний пристрій вишивальної машини кроками, у відповідності з програмою, переміщує тканину 12 відносно голки 8. Відповідно тканина 12 кроками разом з пришитою частиною стрічки 6, переміщується відносно орієнтувального механізму напрямку укладання стрічки 4. В результаті відбувається крокове вільне розмотування стрічки 6 з котушки 5 (остання може мати пристрій гальмування для попередження інерційного розмотування стрічки 6). Одночасно з цим під впливом системи керування 17 за допомогою шагового електродвигуна 16, додаткового пристрою 3, виконавчого органу 2 і втулки 1 відбувається поворот орієнтувального механізму напрямку укладання стрічки 4 відносно вісі 7 з забезпеченням укладки стрічки вздовж напрямку руху координатного пристрою вишивальної машини, причому стрічка 6 завжди знаходиться ззаду орієнтувального механізму напрямку укладання стрічки 4, що завжди розвернутий назустріч руху координатного пристрою вишивальної машини. Стрічка 6 при проходженні через вісі 13 і 14 спрямовуючого елементу повертається на 90° таким чином, що її поверхня 10 стає паралельною поверхні 11 тканини 12. Далі стрічка 6 направляється в паз 9 і на виході з нього притискається до тканини 14 та пришивається ниткою голкою 8. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 1. Стрічковий живильник вишивальної машини з багатоголковими головками, що містить пристосування для передачі поворотного руху від приводу додаткового пристрою вишивальної машини, орієнтувальний механізм напрямку укладання стрічки з елементами подачі стрічки в зону пришивання вишивальною голкою, та котушку під розміщення на ній стрічки, який відрізняється тим, що пристосування для передачі поворотного руху від приводу додаткового пристрою до вишивальної машини виконане у вигляді втулки, що охоплює виконавчий орган приводу додаткового пристрою, на яку встановлений орієнтувальний механізм напрямку укладання стрічки, причому котушка встановлена на орієнтувальному механізмі напрямку укладання стрічки і виконана під розміщення на ній одного ряду стрічки з віссю обертання, що співпадає (або паралельна) з віссю вишивальної голки, крім того орієнтувальний механізм напрямку укладання стрічки з елементами подачі стрічки в зону пришивання вишивальною голкою забезпечений напрямною та спрямовуючим стрічку елементом, що повертає стрічку площиною до площини тканини, на яку проводиться пришивання стрічки. 2. Стрічковий живильник вишивальної машини з багатоголковими головками за п. 1, який відрізняється тим, що напрямна орієнтувального механізму напрямку укладання стрічки виконана у вигляді паза за шириною, що відповідає ширині стрічки з забезпеченням її вільного руху вздовж нього, а спрямовуючий стрічку елемент виконаний у вигляді двох осей, що паралельні одна одній та площині тканини, на яку проводиться пришивання вишивальною голкою, причому котушка виконана однобічною та встановлена на орієнтувальному механізмі напрямку укладання стрічки боком вниз. 3 UA 83080 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
