Груповий термоконтейнер для вторинної упаковки флаконів

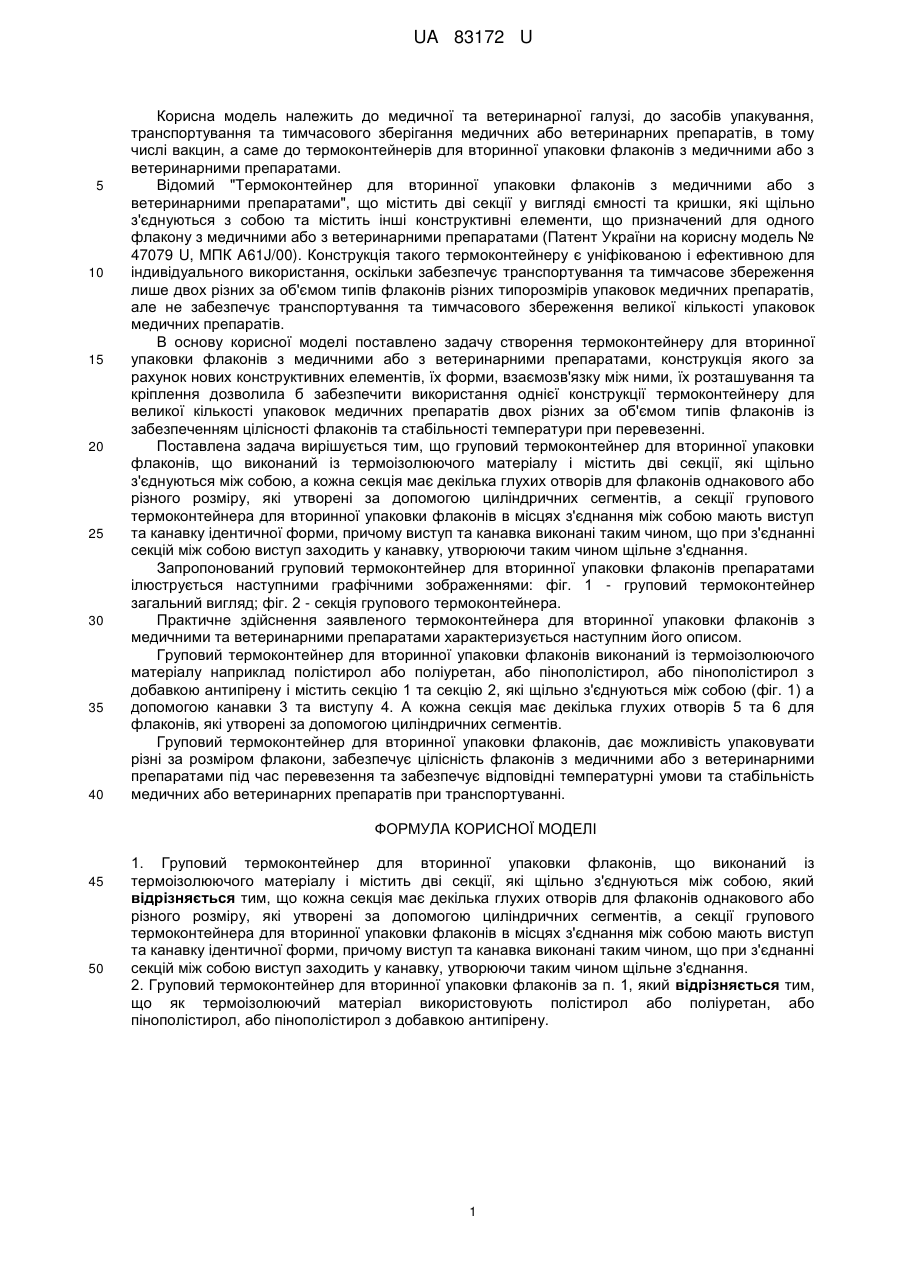

Реферат: UA 83172 U UA 83172 U 5 10 15 20 25 30 35 40 Корисна модель належить до медичної та ветеринарної галузі, до засобів упакування, транспортування та тимчасового зберігання медичних або ветеринарних препаратів, в тому числі вакцин, а саме до термоконтейнерів для вторинної упаковки флаконів з медичними або з ветеринарними препаратами. Відомий "Термоконтейнер для вторинної упаковки флаконів з медичними або з ветеринарними препаратами", що містить дві секції у вигляді ємності та кришки, які щільно з'єднуються з собою та містить інші конструктивні елементи, що призначений для одного флакону з медичними або з ветеринарними препаратами (Патент України на корисну модель № 47079 U, МПК A61J/00). Конструкція такого термоконтейнеру є уніфікованою і ефективною для індивідуального використання, оскільки забезпечує транспортування та тимчасове збереження лише двох різних за об'ємом типів флаконів різних типорозмірів упаковок медичних препаратів, але не забезпечує транспортування та тимчасового збереження великої кількості упаковок медичних препаратів. В основу корисної моделі поставлено задачу створення термоконтейнеру для вторинної упаковки флаконів з медичними або з ветеринарними препаратами, конструкція якого за рахунок нових конструктивних елементів, їх форми, взаємозв'язку між ними, їх розташування та кріплення дозволила б забезпечити використання однієї конструкції термоконтейнеру для великої кількості упаковок медичних препаратів двох різних за об'ємом типів флаконів із забезпеченням цілісності флаконів та стабільності температури при перевезенні. Поставлена задача вирішується тим, що груповий термоконтейнер для вторинної упаковки флаконів, що виконаний із термоізолюючого матеріалу і містить дві секції, які щільно з'єднуються між собою, а кожна секція має декілька глухих отворів для флаконів однакового або різного розміру, які утворені за допомогою циліндричних сегментів, а секції групового термоконтейнера для вторинної упаковки флаконів в місцях з'єднання між собою мають виступ та канавку ідентичної форми, причому виступ та канавка виконані таким чином, що при з'єднанні секцій між собою виступ заходить у канавку, утворюючи таким чином щільне з'єднання. Запропонований груповий термоконтейнер для вторинної упаковки флаконів препаратами ілюструється наступними графічними зображеннями: фіг. 1 - груповий термоконтейнер загальний вигляд; фіг. 2 - секція групового термоконтейнера. Практичне здійснення заявленого термоконтейнера для вторинної упаковки флаконів з медичними та ветеринарними препаратами характеризується наступним його описом. Груповий термоконтейнер для вторинної упаковки флаконів виконаний із термоізолюючого матеріалу наприклад полістирол або поліуретан, або пінополістирол, або пінополістирол з добавкою антипірену і містить секцію 1 та секцію 2, які щільно з'єднуються між собою (фіг. 1) а допомогою канавки 3 та виступу 4. А кожна секція має декілька глухих отворів 5 та 6 для флаконів, які утворені за допомогою циліндричних сегментів. Груповий термоконтейнер для вторинної упаковки флаконів, дає можливість упаковувати різні за розміром флакони, забезпечує цілісність флаконів з медичними або з ветеринарними препаратами під час перевезення та забезпечує відповідні температурні умови та стабільність медичних або ветеринарних препаратів при транспортуванні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Груповий термоконтейнер для вторинної упаковки флаконів, що виконаний із термоізолюючого матеріалу і містить дві секції, які щільно з'єднуються між собою, який відрізняється тим, що кожна секція має декілька глухих отворів для флаконів однакового або різного розміру, які утворені за допомогою циліндричних сегментів, а секції групового термоконтейнера для вторинної упаковки флаконів в місцях з'єднання між собою мають виступ та канавку ідентичної форми, причому виступ та канавка виконані таким чином, що при з'єднанні секцій між собою виступ заходить у канавку, утворюючи таким чином щільне з'єднання. 2. Груповий термоконтейнер для вторинної упаковки флаконів за п. 1, який відрізняється тим, що як термоізолюючий матеріал використовують полістирол або поліуретан, або пінополістирол, або пінополістирол з добавкою антипірену. 1 UA 83172 U 2 UA 83172 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
