Термоконтейнер для упаковки флаконів з медичними або з ветеринарними препаратами

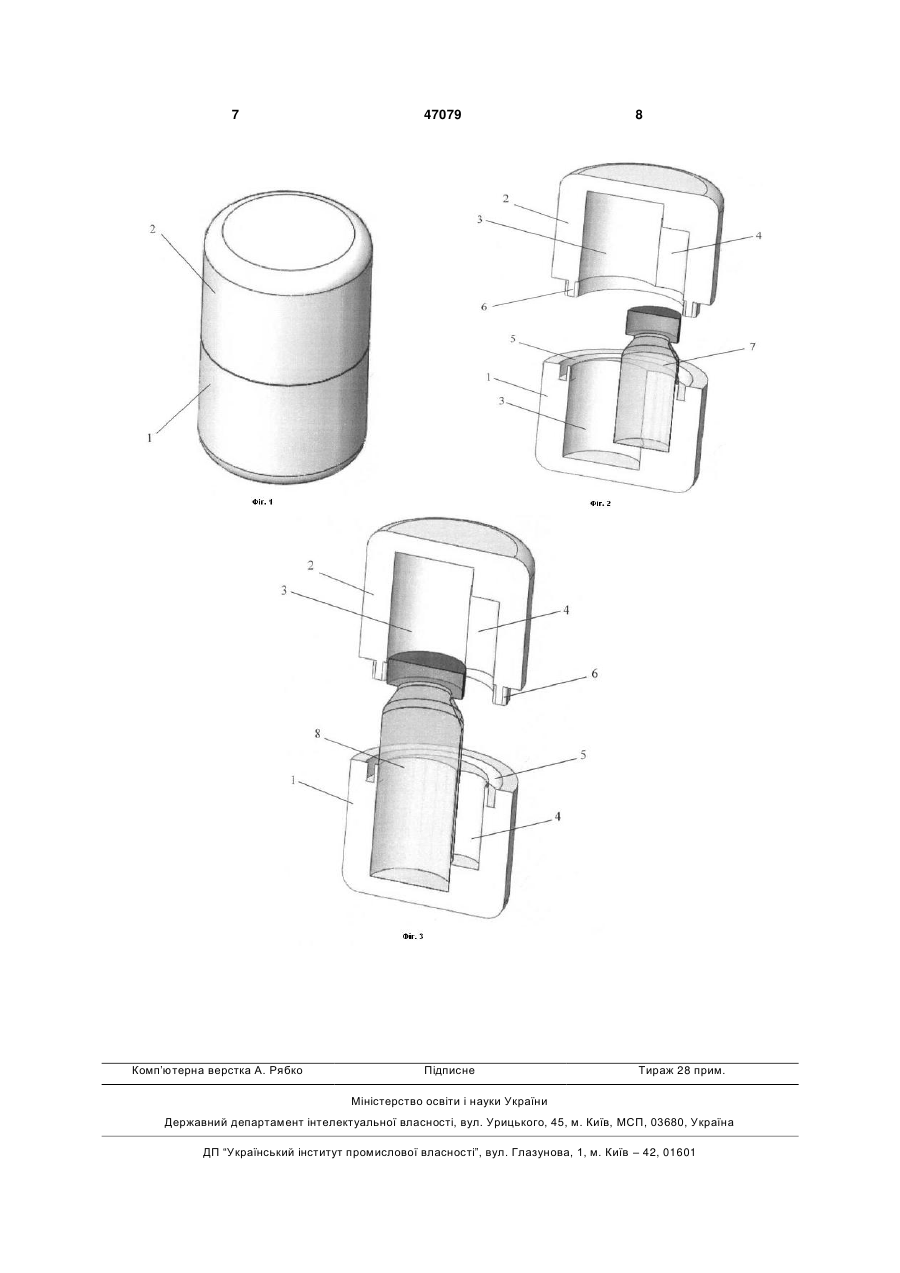

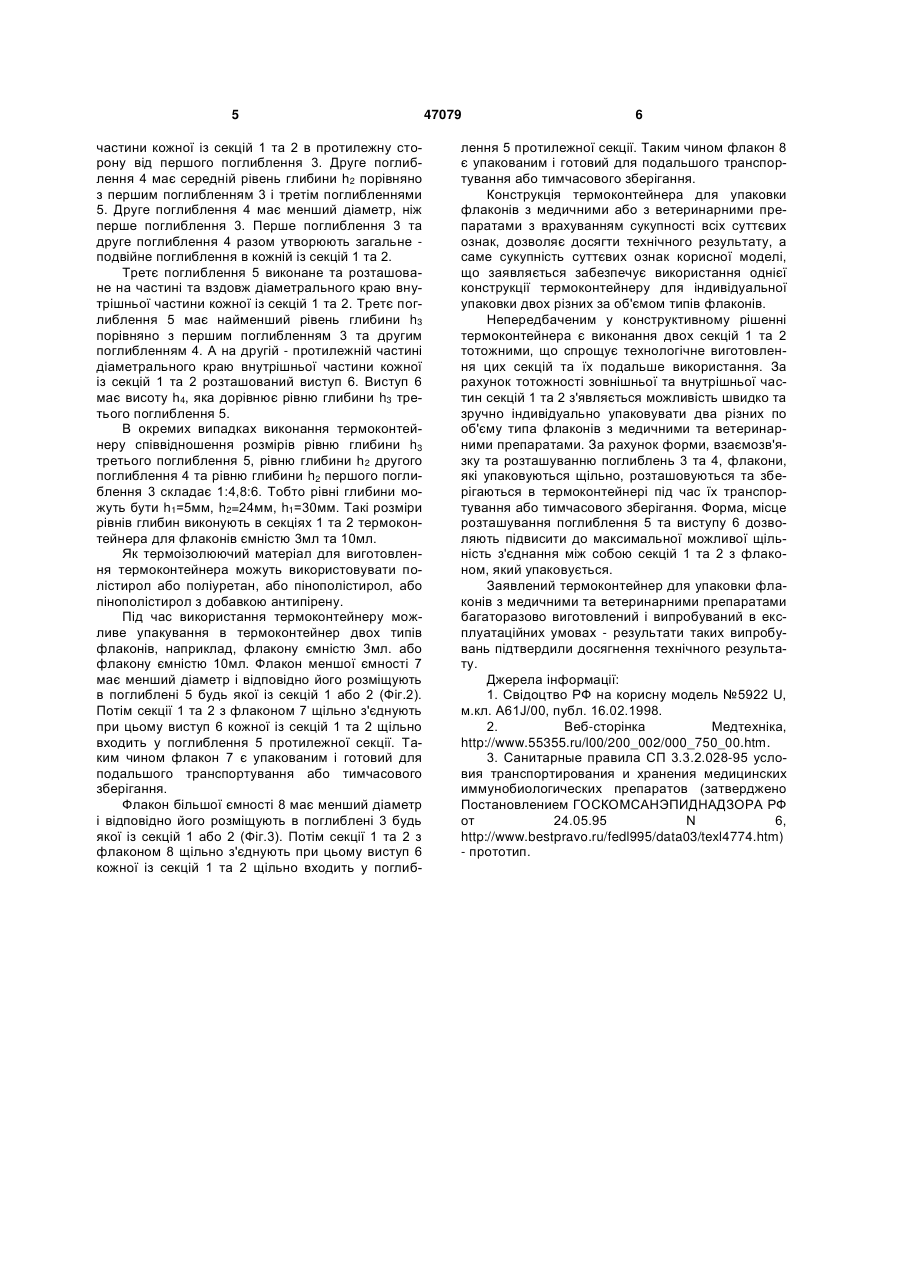

1. Термоконтейнер для упаковки флаконів з медичними або з ветеринарними препаратами, що виконаний із термоізоляційного матеріалу і містить дві секції, які щільно з'єднуються між собою, який відрізняється тим, що дві секції, які щільно з'єднуються між собою, виконані окремими і тотожними, а саме: мають тотожну зовнішню частину та тотожну внутрішню частину, і призначені для з'єднання між собою внутрішніми частинами, при цьому зовнішня частина кожної із секцій виконана циліндричною, а внутрішня частина кожної із секцій виконана у вигляді трьох поглиблень та одного виступу, при цьому всі три поглиблення мають неоднаковий рівень глибини і кожне з таких поглиблень має індивідуальну форму, а саме: перше поглиблення має циліндричну форму і виконане зміщеним відносно центра внутрішньої частини кожної із секцій та має найбільший рівень глибини порівняно з другим і третім поглибленнями, а дру U 2 (19) 1 3 моконтейнеру для індивідуальної упаковки двох різних за об'ємом типів флаконів. Відомий «Термоконтейнер 200247 Конттерм Лимп 20 01», який містить дві секції у вигляді ящика та кришки, які щільно з'єднуються з собою та містить інші конструктивні елементи (Веб-сторінка Медтехніка, http://www.55355.ru/100/200_002/000_750_00.htm [2]). Цей виріб виконаний із термоізолюючих матеріалів - пінопласту та полістиролу і є жорстким переносним одноразовим ізотермічним термоконтейнером на 20 літрів і він призначений для транспортування термочутливих медичних матеріалів. Термоконтейнер може вмістити декілька десятків пробірок з медичними матеріалами, але таке рішення не дозволяє забезпечити використання однієї конструкції термоконтейнеру для індивідуальної упаковки двох різних за об'ємом типів флаконів. Найбільш близьким до запропонованого технічного рішення - прототипом рішення є термоконтейнер для упаковки флаконів з медичними або з ветеринарними препаратами, що виконаний із термоізолюючого матеріалу і містить дві секції, які щільно з'єднуються між собою (Санитарные правила СП 3.3.2.028-95 условия транспортирования и хранения медицинских иммунобиологических препаратов (утв. Постановлением Госкомсанэпиднадзора РФ от 24.05.95 N 6, http://www.bestpravo.ru/fedl995/data03/texl4774.htm [3]). Цей термоконтейнер призначений для упаковки, транспортування та тимчасового збереження різної кількості упаковок медичних та ветеринарних препаратів, але таке рішення не дозволяє забезпечити використання однієї конструкції термоконтейнеру для індивідуальної упаковки двох різних за об'ємом типів флаконів. В основу корисної моделі поставлено завдання створення термоконтейнеру для упаковки флаконів з медичними або з ветеринарними препаратами, конструкція якого за рахунок нових конструктивних елементів, їх форми, взаємозв'язку між ними, їх розташування та кріплення дозволила б забезпечити використання однієї конструкції термоконтейнеру для індивідуальної упаковки двох різних за об'ємом типів флаконів. Поставлене завдання вирішується тим, що термоконтейнер для упаковки флаконів з медичними або з ветеринарними препаратами, що виконаний із термоізолюючого матеріалу і містить дві секції, які щільно з'єднуються між собою. Новим є те, що дві секції, які щільно з'єднуються між собою, виконані окремими і тотожними, а саме мають тотожну зовнішню частину та тотожну внутрішню частину, і які призначені для з'єднання між собою внутрішніми частинами. Зовнішня частина кожної із секцій виконана циліндричною, а внутрішня частина кожної із секцій виконана у вигляді трьох поглиблень та одного виступу. Всі три поглиблення мають неоднаковий рівень глибини і кожне з таких поглиблень має індивідуальну форму. Перше поглиблення має циліндричну форму і виконане зміщеним відносно центра внутрішньої частини кожної із секцій та має найбільший рівень 47079 4 глибини порівняно з другим і третім поглибленнями. Друге поглиблення має сегментну форму і виконане зміщеним відносно центра внутрішньої частини кожної із секцій в протилежну сторону від першого поглиблення, при цьому друге поглиблення має середній рівень глибини порівняно з першим і третім поглибленнями і має менший діаметр, ніж перше поглиблення. Перше поглиблення та друге поглиблення разом утворюють загальне подвійне поглиблення в кожній із секцій. Третє поглиблення виконано на частині та вздовж діаметрального краю внутрішньої частини кожної із секцій і має найменший рівень глибини порівняно з першим та другим поглибленнями. На другий протилежній частині діаметрального краю внутрішньої частини кожної із секцій розташований виступ, що має висоту, яка дорівнює рівню глибини третього поглиблення. Додатково заявлене рішення характеризується наступними ознаками, які можуть бути застосованими в окремих випадках виконання термоконтейнера. Співвідношення розмірів рівнів глибин третього, другого та першого поглиблення кожної із секцій складає 1:4,8:6. Як термоізолюючий матеріал використовують полістирол або поліуретан, або пінополістирол, або пінополістирол з добавкою антипірену. Запропонований термоконтейнер для упаковки флаконів з медичними або з ветеринарними препаратами ілюструється наступними графічними зображеннями: Фіг.1 - термоконтейнер в закритому стані; Фіг.2 - поперечний переріз термоконтейнера в розкритому стані з флаконом меншого розміру; Фіг.3 - поперечний переріз термоконтейнера в розкритому стані з флаконом більшого розміру. Термоконтейнер для упаковки флаконів з медичними та ветеринарними препаратами є промислово придатним. Практичне здійснення заявленого термоконтейнера для упаковки флаконів з медичними та ветеринарними препаратами характеризується наступним його описом. Термоконтейнер виконаний із термоізолюючого матеріалу і містить секцію 1 та секцію 2, які щільно з'єднуються між собою (Фіг.1). Секції 1 та 2 виконані окремими і тотожними, мають тотожну зовнішню частину та мають тотожну внутрішню частину, і які призначені для з'єднання між собою внутрішніми частинами (Фіг.2, Фіг.3). Зовнішня частина кожної із секцій 1 та 2 виконана циліндричною (Фіг.1). Внутрішня частина кожної із секцій 1 та 2 виконана у вигляді трьох поглиблень та одного виступу, а саме - поглиблення 3, поглиблення 4, поглиблення 5 та виступ 6 (Фіг.2, Фіг.3). Всі три поглиблення 3, 4, 5 мають неоднаковий рівень глибини h і кожне із поглиблень 3, 4, 5 має індивідуальну форму. Перше поглиблення 3 має циліндричну форму, виконане зміщеним відносно центра внутрішньої частини кожної із секцій 1 та 2 та має найбільшій рівень глибини h1 порівняно з другим поглибленням 4 та третім поглибленням 5. Друге поглиблення 4 має сегментну форму і виконане зміщеним відносно центра внутрішньої 5 частини кожної із секцій 1 та 2 в протилежну сторону від першого поглиблення 3. Друге поглиблення 4 має середній рівень глибини h2 порівняно з першим поглибленням 3 і третім поглибленнями 5. Друге поглиблення 4 має менший діаметр, ніж перше поглиблення 3. Перше поглиблення 3 та друге поглиблення 4 разом утворюють загальне подвійне поглиблення в кожній із секцій 1 та 2. Третє поглиблення 5 виконане та розташоване на частині та вздовж діаметрального краю внутрішньої частини кожної із секцій 1 та 2. Третє поглиблення 5 має найменший рівень глибини h3 порівняно з першим поглибленням 3 та другим поглибленням 4. А на другій - протилежній частині діаметрального краю внутрішньої частини кожної із секцій 1 та 2 розташований виступ 6. Виступ 6 має висоту h4, яка дорівнює рівню глибини h3 третього поглиблення 5. В окремих випадках виконання термоконтейнеру співвідношення розмірів рівню глибини h3 третього поглиблення 5, рівню глибини h2 другого поглиблення 4 та рівню глибини h2 першого поглиблення 3 складає 1:4,8:6. Тобто рівні глибини можуть бути h1=5мм, h2=24мм, h1=30мм. Такі розміри рівнів глибин виконують в секціях 1 та 2 термоконтейнера для флаконів ємністю 3мл та 10мл. Як термоізолюючий матеріал для виготовлення термоконтейнера можуть використовувати полістирол або поліуретан, або пінополістирол, або пінополістирол з добавкою антипірену. Під час використання термоконтейнеру можливе упакування в термоконтейнер двох типів флаконів, наприклад, флакону ємністю 3мл. або флакону ємністю 10мл. Флакон меншої ємності 7 має менший діаметр і відповідно його розміщують в поглиблені 5 будь якої із секцій 1 або 2 (Фіг.2). Потім секції 1 та 2 з флаконом 7 щільно з'єднують при цьому виступ 6 кожної із секцій 1 та 2 щільно входить у поглиблення 5 протилежної секції. Таким чином флакон 7 є упакованим і готовий для подальшого транспортування або тимчасового зберігання. Флакон більшої ємності 8 має менший діаметр і відповідно його розміщують в поглиблені 3 будь якої із секцій 1 або 2 (Фіг.3). Потім секції 1 та 2 з флаконом 8 щільно з'єднують при цьому виступ 6 кожної із секцій 1 та 2 щільно входить у поглиб 47079 6 лення 5 протилежної секції. Таким чином флакон 8 є упакованим і готовий для подальшого транспортування або тимчасового зберігання. Конструкція термоконтейнера для упаковки флаконів з медичними або з ветеринарними препаратами з врахуванням сукупності всіх суттєвих ознак, дозволяє досягти технічного результату, а саме сукупність суттєвихознак корисної моделі, що заявляється забезпечує використання однієї конструкції термоконтейнеру для індивідуальної упаковки двох різних за об'ємом типів флаконів. Непередбаченим у конструктивному рішенні термоконтейнера є виконання двох секцій 1 та 2 тотожними, що спрощує технологічне виготовлення цих секцій та їх подальше використання. За рахунок тотожності зовнішньої та внутрішньої частин секцій 1 та 2 з'являється можливість швидко та зручно індивідуально упаковувати два різних по об'єму типа флаконів з медичними та ветеринарними препаратами. За рахунок форми, взаємозв'язку та розташуванню поглиблень 3 та 4, флакони, які упаковуються щільно, розташовуються та зберігаються в термоконтейнері під час їх транспортування або тимчасового зберігання. Форма, місце розташування поглиблення 5 та виступу 6 дозволяють підвисити до максимальної можливої щільність з'єднання між собою секцій 1 та 2 з флаконом, який упаковується. Заявлений термоконтейнер для упаковки флаконів з медичними та ветеринарними препаратами багаторазово виготовлений і випробуваний в експлуатаційних умовах - результати таких випробувань підтвердили досягнення технічного результату. Джерела інформації: 1. Свідоцтво РФ на корисну модель №5922 U, м.кл. A61J/00, публ. 16.02.1998. 2. Веб-сторінка Медтехніка, http://www.55355.ru/l00/200_002/000_750_00.htm. 3. Санитарные правила СП 3.3.2.028-95 условия транспортирования и хранения медицинских иммунобиологических препаратов (затверджено Постановлением ГОСКОМСАНЭПИДНАДЗОРА РФ от 24.05.95 N 6, http://www.bestpravo.ru/fedl995/data03/texl4774.htm) - прототип. 7 Комп’ютерна верстка А. Рябко 47079 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
