Пристрій для розливу алкогольного напою з газовим з’єднанням

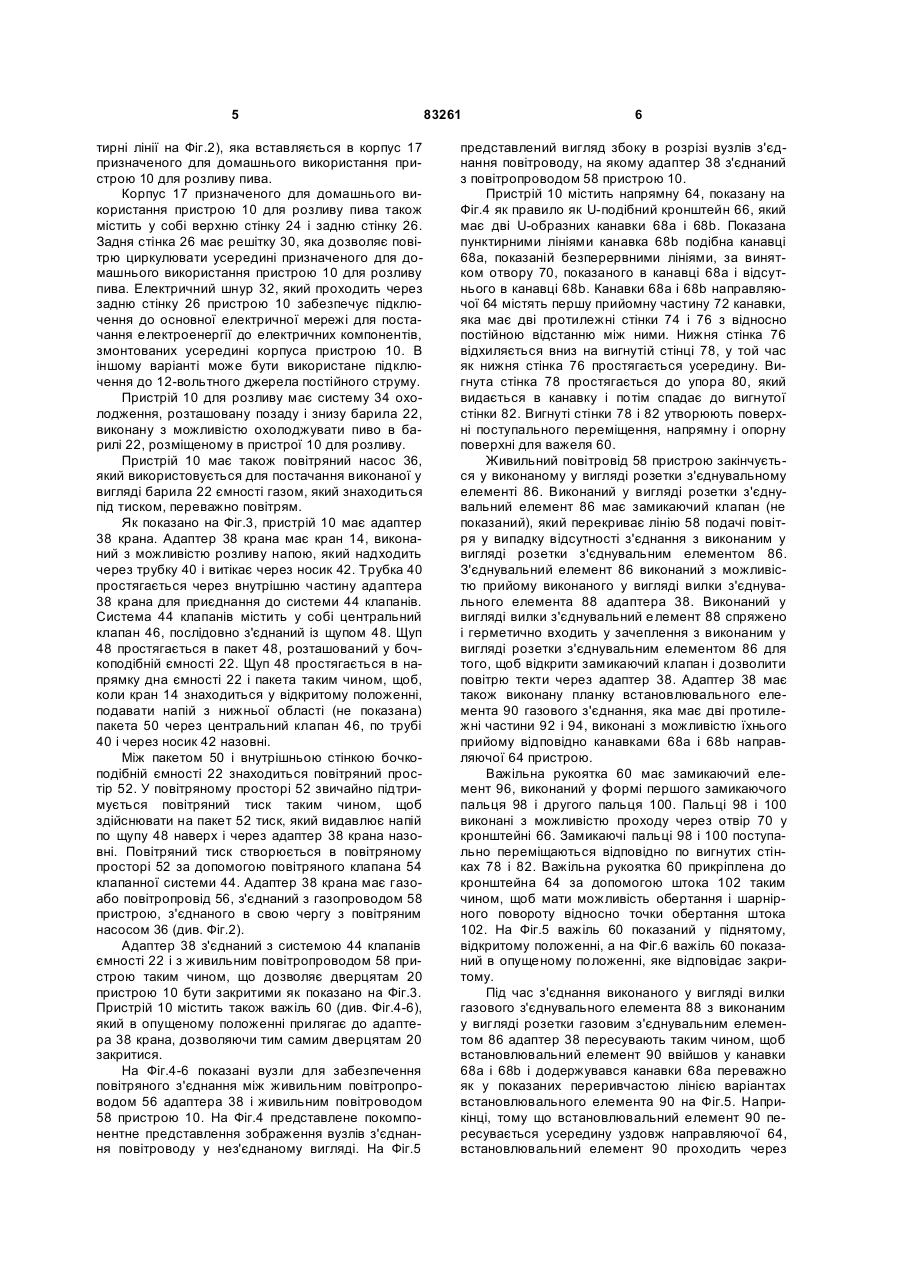

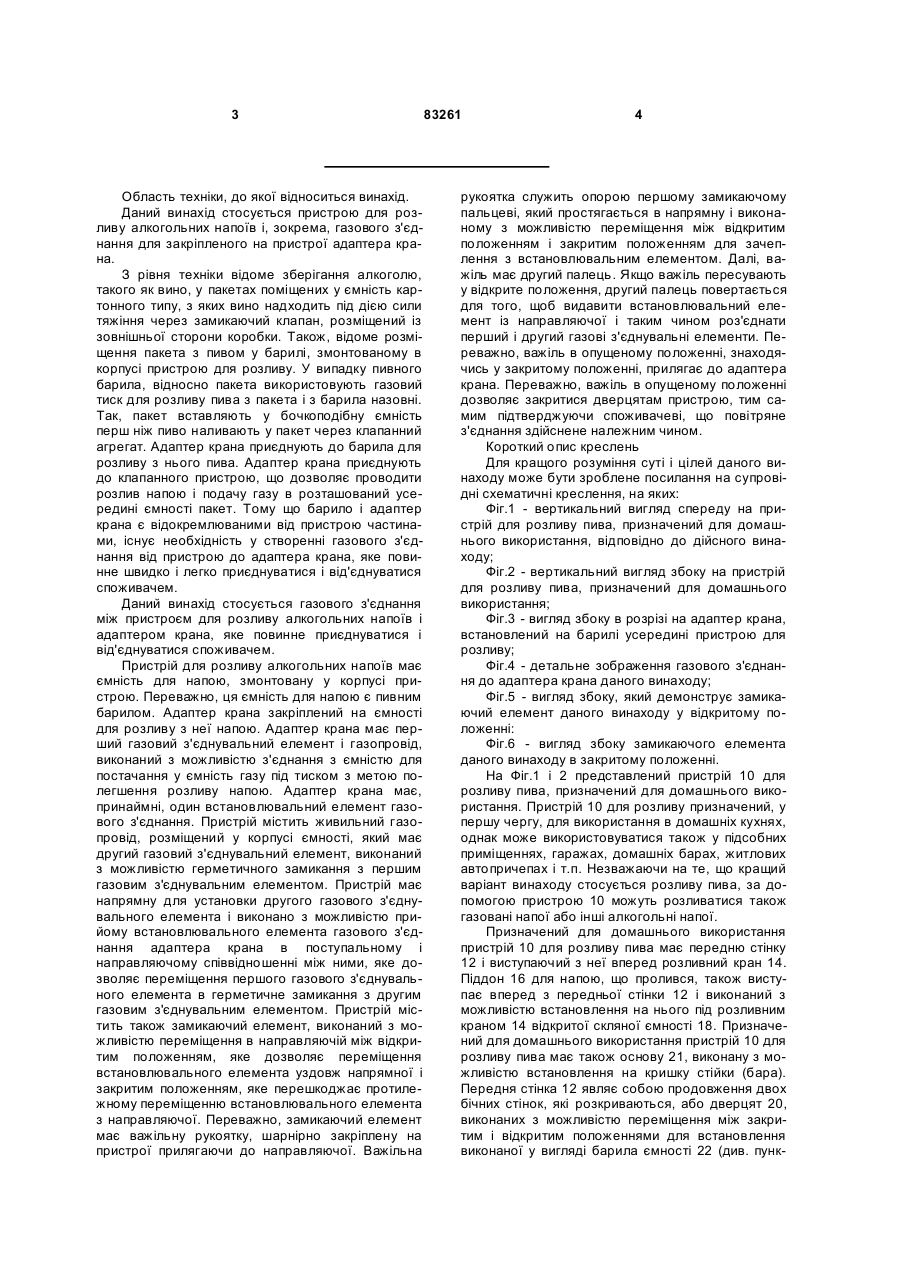

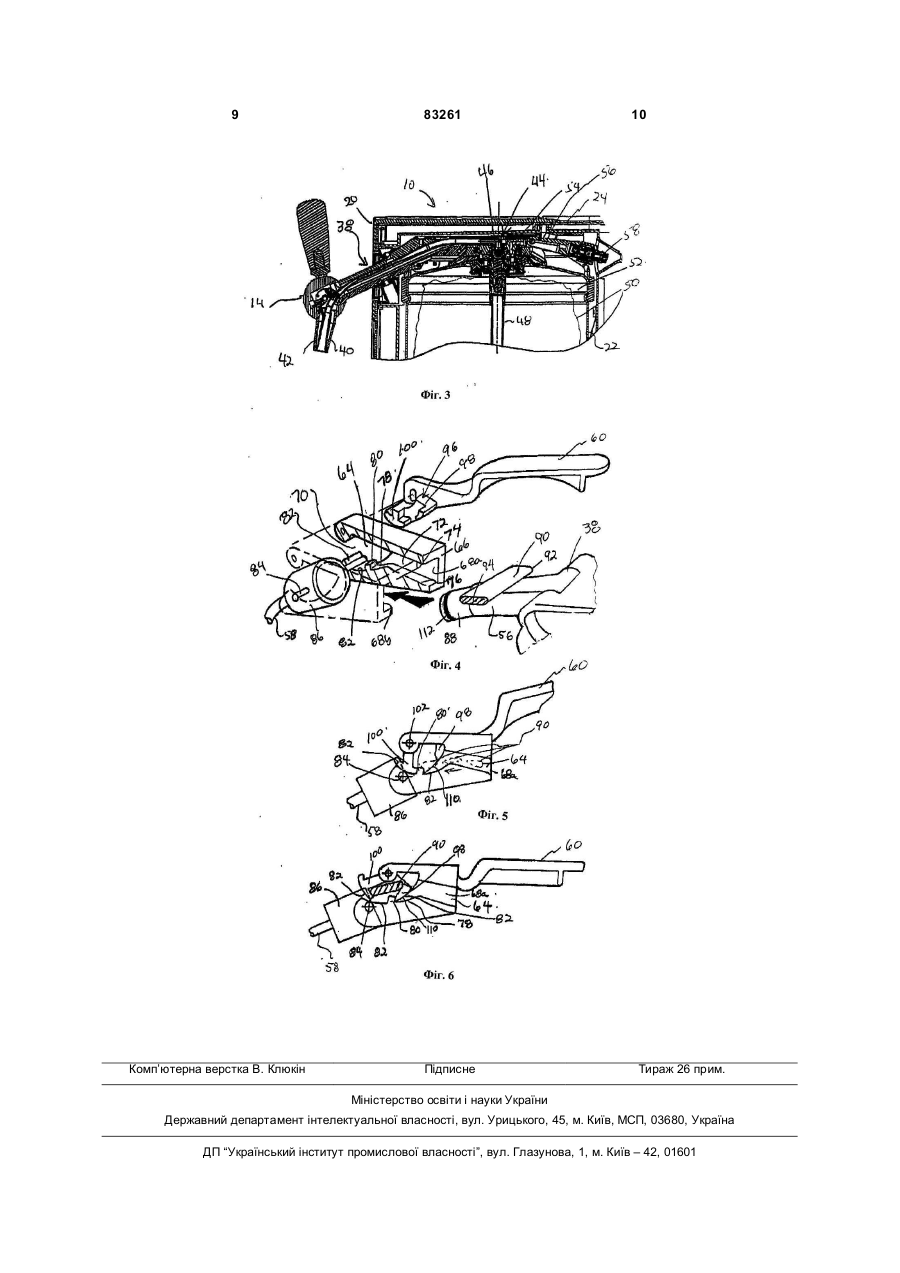

1. Пристрій для розливу алкогольних напоїв, який містить: розміщену в корпусі пристрою ємність для зберігання напою, установлений на ємності і призначений для розливу з неї напою адаптер крана, який має перший газовий з'єднувальний елемент і газопровід, виконаний з можливістю з'єднання з ємністю для постачання її газом під тиском для полегшення розливу напою, причому газовий адаптер має також принаймні один встановлювальний елемент газового з'єднання, розміщений у ємності живильний газопровід, який має другий газовий з'єднувальний елемент, виконаний з можливістю герметичного замикання з першим газовим з'єднувальним елементом, напрямну, призначену для встановлення в ній другого газового з'єднувального елемента і виконану з можливістю прийому встановлювального елемента газового з'єднання адаптера крана в поступальному і направляючому співвідношенні, що дозволяє переміщення першого газового з'єднувального елемента в герметичне замикання з другим газовим з'єднувальним елементом, і замикаючий елемент, виконаний з можливістю переміщення в напрямній між відкритим положенням, що дозволяє переміщення встановлювального елемента газового з'єднання, і закритим положенням, яке зачіплює встановлювальний елемент газового з'єднувача, і запобігає протилежному переміщенню встановлювального елемента газового з'єднання із напрямної. 2. Пристрій за п. 1, у якому перший газовий з'єднувальний елемент виконаний у вигляді з'єднувача 2 (19) 1 3 Область техніки, до якої відноситься винахід. Даний винахід стосується пристрою для розливу алкогольних напоїв і, зокрема, газового з'єднання для закріпленого на пристрої адаптера крана. З рівня техніки відоме зберігання алкоголю, такого як вино, у пакетах поміщених у ємність картонного типу, з яких вино надходить під дією сили тяжіння через замикаючий клапан, розміщений із зовнішньої сторони коробки. Також, відоме розміщення пакета з пивом у барилі, змонтованому в корпусі пристрою для розливу. У випадку пивного барила, відносно пакета використовують газовий тиск для розливу пива з пакета і з барила назовні. Так, пакет вставляють у бочкоподібну ємність перш ніж пиво наливають у пакет через клапанний агрегат. Адаптер крана приєднують до барила для розливу з нього пива. Адаптер крана приєднують до клапанного пристрою, що дозволяє проводити розлив напою і подачу газу в розташований усередині ємності пакет. Тому що барило і адаптер крана є відокремлюваними від пристрою частинами, існує необхідність у створенні газового з'єднання від пристрою до адаптера крана, яке повинне швидко і легко приєднуватися і від'єднуватися споживачем. Даний винахід стосується газового з'єднання між пристроєм для розливу алкогольних напоїв і адаптером крана, яке повинне приєднуватися і від'єднуватися споживачем. Пристрій для розливу алкогольних напоїв має ємність для напою, змонтовану у корпусі пристрою. Переважно, ця ємність для напою є пивним барилом. Адаптер крана закріплений на ємності для розливу з неї напою. Адаптер крана має перший газовий з'єднувальний елемент і газопровід, виконаний з можливістю з'єднання з ємністю для постачання у ємність газу під тиском з метою полегшення розливу напою. Адаптер крана має, принаймні, один встановлювальний елемент газового з'єднання. Пристрій містить живильний газопровід, розміщений у корпусі ємності, який має другий газовий з'єднувальний елемент, виконаний з можливістю герметичного замикання з першим газовим з'єднувальним елементом. Пристрій має напрямну для установки другого газового з'єднувального елемента і виконано з можливістю прийому встановлювального елемента газового з'єднання адаптера крана в поступальному і направляючому співвідношенні між ними, яке дозволяє переміщення першого газового з'єднувального елемента в герметичне замикання з другим газовим з'єднувальним елементом. Пристрій містить також замикаючий елемент, виконаний з можливістю переміщення в направляючій між відкритим положенням, яке дозволяє переміщення встановлювального елемента уздовж напрямної і закритим положенням, яке перешкоджає протилежному переміщенню встановлювального елемента з направляючої. Переважно, замикаючий елемент має важільну рукоятку, шарнірно закріплену на пристрої прилягаючи до направляючої. Важільна 83261 4 рукоятка служить опорою першому замикаючому пальцеві, який простягається в напрямну і виконаному з можливістю переміщення між відкритим положенням і закритим положенням для зачеплення з встановлювальним елементом. Далі, важіль має другий палець. Якщо важіль пересувають у відкрите положення, другий палець повертається для того, щоб видавити встановлювальний елемент із направляючої і таким чином роз'єднати перший і другий газові з'єднувальні елементи. Переважно, важіль в опущеному положенні, знаходячись у закритому положенні, прилягає до адаптера крана. Переважно, важіль в опущеному положенні дозволяє закритися дверцятам пристрою, тим самим підтверджуючи споживачеві, що повітряне з'єднання здійснене належним чином. Короткий опис креслень Для кращого розуміння суті і цілей даного винаходу може бути зроблене посилання на супровідні схематичні креслення, на яких: Фіг.1 - вертикальний вигляд спереду на пристрій для розливу пива, призначений для домашнього використання, відповідно до дійсного винаходу; Фіг.2 - вертикальний вигляд збоку на пристрій для розливу пива, призначений для домашнього використання; Фіг.3 - вигляд збоку в розрізі на адаптер крана, встановлений на барилі усередині пристрою для розливу; Фіг.4 - детальне зображення газового з'єднання до адаптера крана даного винаходу; Фіг.5 - вигляд збоку, який демонструє замикаючий елемент даного винаходу у відкритому положенні: Фіг.6 - вигляд збоку замикаючого елемента даного винаходу в закритому положенні. На Фіг.1 і 2 представлений пристрій 10 для розливу пива, призначений для домашнього використання. Пристрій 10 для розливу призначений, у першу чергу, для використання в домашніх кухнях, однак може використовуватися також у підсобних приміщеннях, гаражах, домашніх барах, житлових автопричепах і т.п. Незважаючи на те, що кращий варіант винаходу стосується розливу пива, за допомогою пристрою 10 можуть розливатися також газовані напої або інші алкогольні напої. Призначений для домашнього використання пристрій 10 для розливу пива має передню стінку 12 і виступаючий з неї вперед розливний кран 14. Піддон 16 для напою, що пролився, також виступає вперед з передньої стінки 12 і виконаний з можливістю встановлення на нього під розливним краном 14 відкритої скляної ємності 18. Призначений для домашнього використання пристрій 10 для розливу пива має також основу 21, виконану з можливістю встановлення на кришку стійки (бара). Передня стінка 12 являє собою продовження двох бічних стінок, які розкриваються, або дверцят 20, виконаних з можливістю переміщення між закритим і відкритим положеннями для встановлення виконаної у вигляді барила ємності 22 (див. пунк 5 тирні лінії на Фіг.2), яка вставляється в корпус 17 призначеного для домашнього використання пристрою 10 для розливу пива. Корпус 17 призначеного для домашнього використання пристрою 10 для розливу пива також містить у собі верхню стінку 24 і задню стінку 26. Задня стінка 26 має решітку 30, яка дозволяє повітрю циркулювати усередині призначеного для домашнього використання пристрою 10 для розливу пива. Електричний шнур 32, який проходить через задню стінку 26 пристрою 10 забезпечує підключення до основної електричної мережі для постачання електроенергії до електричних компонентів, змонтованих усередині корпуса пристрою 10. В іншому варіанті може бути використане підключення до 12-вольтного джерела постійного струму. Пристрій 10 для розливу має систему 34 охолодження, розташовану позаду і знизу барила 22, виконану з можливістю охолоджувати пиво в барилі 22, розміщеному в пристрої 10 для розливу. Пристрій 10 має також повітряний насос 36, який використовується для постачання виконаної у вигляді барила 22 ємності газом, який знаходиться під тиском, переважно повітрям. Як показано на Фіг.3, пристрій 10 має адаптер 38 крана. Адаптер 38 крана має кран 14, виконаний з можливістю розливу напою, який надходить через трубку 40 і витікає через носик 42. Трубка 40 простягається через внутрішню частину адаптера 38 крана для приєднання до системи 44 клапанів. Система 44 клапанів містить у собі центральний клапан 46, послідовно з'єднаний із щупом 48. Щуп 48 простягається в пакет 48, розташований у бочкоподібній ємності 22. Щуп 48 простягається в напрямку дна ємності 22 і пакета таким чином, щоб, коли кран 14 знаходиться у відкритому положенні, подавати напій з нижньої області (не показана) пакета 50 через центральний клапан 46, по трубі 40 і через носик 42 назовні. Між пакетом 50 і внутрішньою стінкою бочкоподібній ємності 22 знаходиться повітряний простір 52. У повітряному просторі 52 звичайно підтримується повітряний тиск таким чином, щоб здійснювати на пакет 52 тиск, який видавлює напій по щупу 48 наверх і через адаптер 38 крана назовні. Повітряний тиск створюється в повітряному просторі52 за допомогою повітряного клапана 54 клапанної системи 44. Адаптер 38 крана має газоабо повітропровід 56, з'єднаний з газопроводом 58 пристрою, з'єднаного в свою чергу з повітряним насосом 36 (див. Фіг.2). Адаптер 38 з'єднаний з системою 44 клапанів ємності 22 і з живильним повітропроводом 58 пристрою таким чином, що дозволяє дверцятам 20 пристрою 10 бути закритими як показано на Фіг.3. Пристрій 10 містить також важіль 60 (див. Фіг.4-6), який в опущеному положенні прилягає до адаптера 38 крана, дозволяючи тим самим дверцятам 20 закритися. На Фіг.4-6 показані вузли для забезпечення повітряного з'єднання між живильним повітропроводом 56 адаптера 38 і живильним повітроводом 58 пристрою 10. На Фіг.4 представлене покомпонентне представлення зображення вузлів з'єднання повітроводу у нез'єднаному вигляді. На Фіг.5 83261 6 представлений вигляд збоку в розрізі вузлів з'єднання повітроводу, на якому адаптер 38 з'єднаний з повітропроводом 58 пристрою 10. Пристрій 10 містить напрямну 64, показану на Фіг.4 як правило як U-подібний кронштейн 66, який має дві U-образних канавки 68а і 68b. Показана пунктирними лініями канавка 68b подібна канавці 68а, показаній безперервними лініями, за винятком отвору 70, показаного в канавці 68а і відсутнього в канавці 68b. Канавки 68а і 68b направляючої 64 містять першу прийомну частину 72 канавки, яка має дві протилежні стінки 74 і 76 з відносно постійною відстанню між ними. Нижня стінка 76 відхиляється вниз на вигнутій стінці 78, у той час як нижня стінка 76 простягається усередину. Вигнута стінка 78 простягається до упора 80, який видається в канавку і потім спадає до вигнутої стінки 82. Вигнуті стінки 78 і 82 утворюють поверхні поступального переміщення, напрямну і опорну поверхні для важеля 60. Живильний повітровід 58 пристрою закінчується у виконаному у вигляді розетки з'єднувальному елементі 86. Виконаний у вигляді розетки з'єднувальний елемент 86 має замикаючий клапан (не показаний), який перекриває лінію 58 подачі повітря у випадку відсутності з'єднання з виконаним у вигляді розетки з'єднувальним елементом 86. З'єднувальний елемент 86 виконаний з можливістю прийому виконаного у вигляді вилки з'єднувального елемента 88 адаптера 38. Виконаний у вигляді вилки з'єднувальний елемент 88 спряжено і герметично входить у зачеплення з виконаним у вигляді розетки з'єднувальним елементом 86 для того, щоб відкрити замикаючий клапан і дозволити повітрю текти через адаптер 38. Адаптер 38 має також виконану планку встановлювального елемента 90 газового з'єднання, яка має дві протилежні частини 92 і 94, виконані з можливістю їхнього прийому відповідно канавками 68а і 68b направляючої 64 пристрою. Важільна рукоятка 60 має замикаючий елемент 96, виконаний у формі першого замикаючого пальця 98 і другого пальця 100. Пальці 98 і 100 виконані з можливістю проходу через отвір 70 у кронштейні 66. Замикаючі пальці 98 і 100 поступально переміщаються відповідно по вигнутих стінках 78 і 82. Важільна рукоятка 60 прикріплена до кронштейна 64 за допомогою штока 102 таким чином, щоб мати можливість обертання і шарнірного повороту відносно точки обертання штока 102. На Фіг.5 важіль 60 показаний у піднятому, відкритому положенні, а на Фіг.6 важіль 60 показаний в опущеному положенні, яке відповідає закритому. Під час з'єднання виконаного у вигляді вилки газового з'єднувального елемента 88 з виконаним у вигляді розетки газовим з'єднувальним елементом 86 адаптер 38 пересувають таким чином, щоб встановлювальний елемент 90 ввійшов у канавки 68а і 68b і додержувався канавки 68а переважно як у показаних переривчастою лінією варіантах встановлювального елемента 90 на Фіг.5. Наприкінці, тому що встановлювальний елемент 90 пересувається усередину уздовж направляючої 64, встановлювальний елемент 90 проходить через 7 простір між замикаючим пальцем 98 і другим пальцем 90 важеля 60. У цей час важіль 60 може бути опущений у показане на Фіг.6 положення і замикаючий палець 98 входить у зачеплення з встановлювальним елементом 90. Внаслідок цього, палець 100 повертається уздовж вигнутої направляючої стінки 82 направляючої 64 для того, щоб прийняти частину встановлювального елемента 90. Поворот важеля 90 у нижнє положення для встановлення встановлювального елемента 90 по місцю обмежено упором 80, який входить у зачеплення з замикаючим пальцем 98. Далі, переміщення замикаючого пальця 98 іде по направляючій поверхні ПО вигнутої стінки 78. Під час встановлення встановлювального елемента 90 по місцю з'єднувальний елемент 88 спряжено входить у зачеплення зі з'єднувальним елементом 86, забезпечуючи тим самим підведення повітря від 83261 8 повітроводу 58 пристрою 10 до повітроводу 56 адаптера 38. Ущільнювальне кільце 112 з'єднувача 88 виконано з можливістю герметичного зачеплення з'єднувальних елементів 86 і 88. Для того, щоб роз'єднати з'єднувачі 86 і 88, важільна рукоятка піднімається споживачем у положення, показане на Фіг.5. Унаслідок цього, виконаний у вигляді пальця елемент 100 важеля 60 повертається уздовж направляючої поверхні 82 у напрямку, протилежному напрямкові годинної стрілки, доти, поки він не ввійде в контакт із упорним елементом 80. Виконаний у вигляді пальця елемент 100 ефективно видавлює встановлювальний елемент або замикаючу планку 90 із замкненого положення і дозволяє замикаючій планці 90 бути переміщеною назад або в протилежний напрямок уздовж канавки 68а. 9 Комп’ютерна верстка В. Клюкін 83261 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
