Аксіально-плунжерна гідромашина

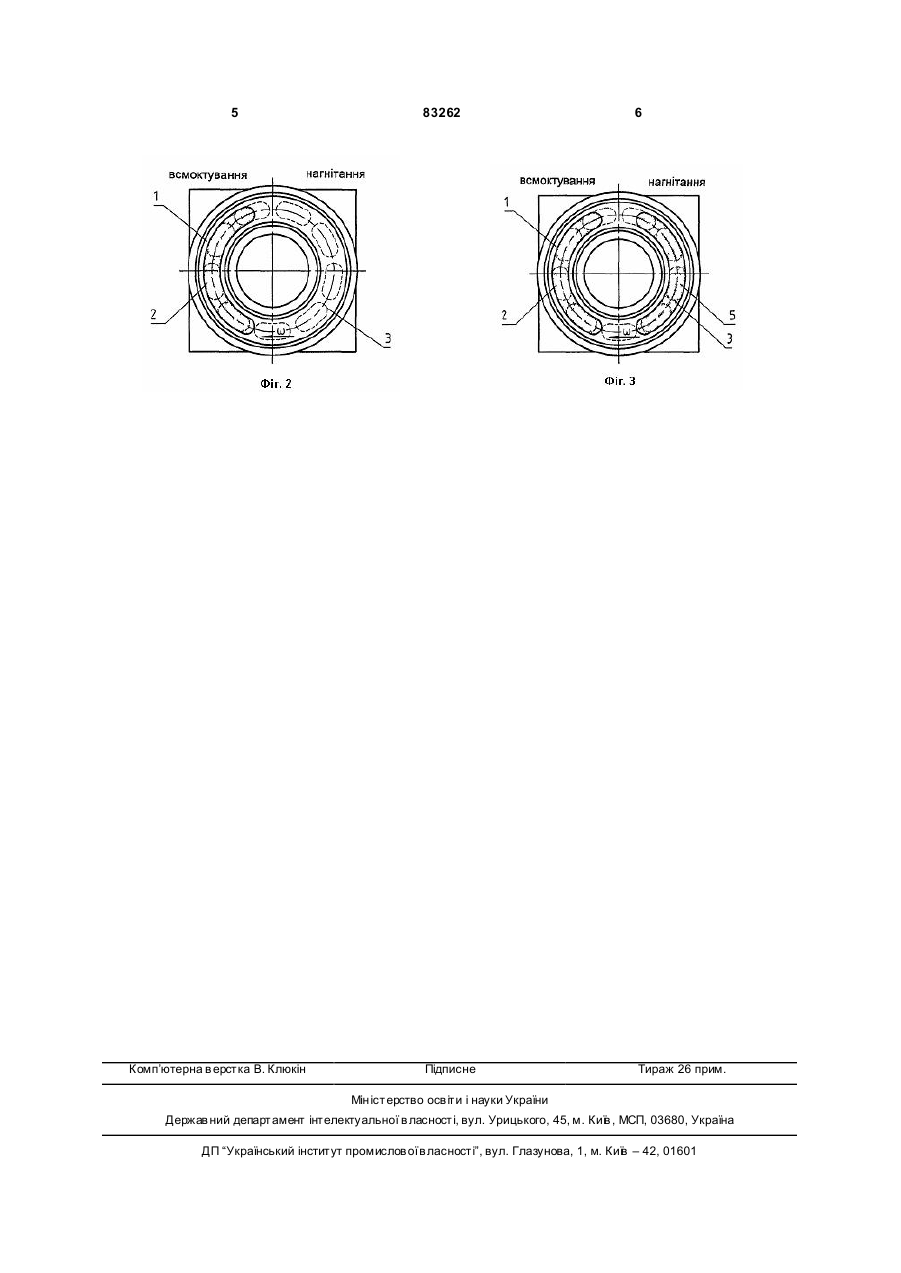

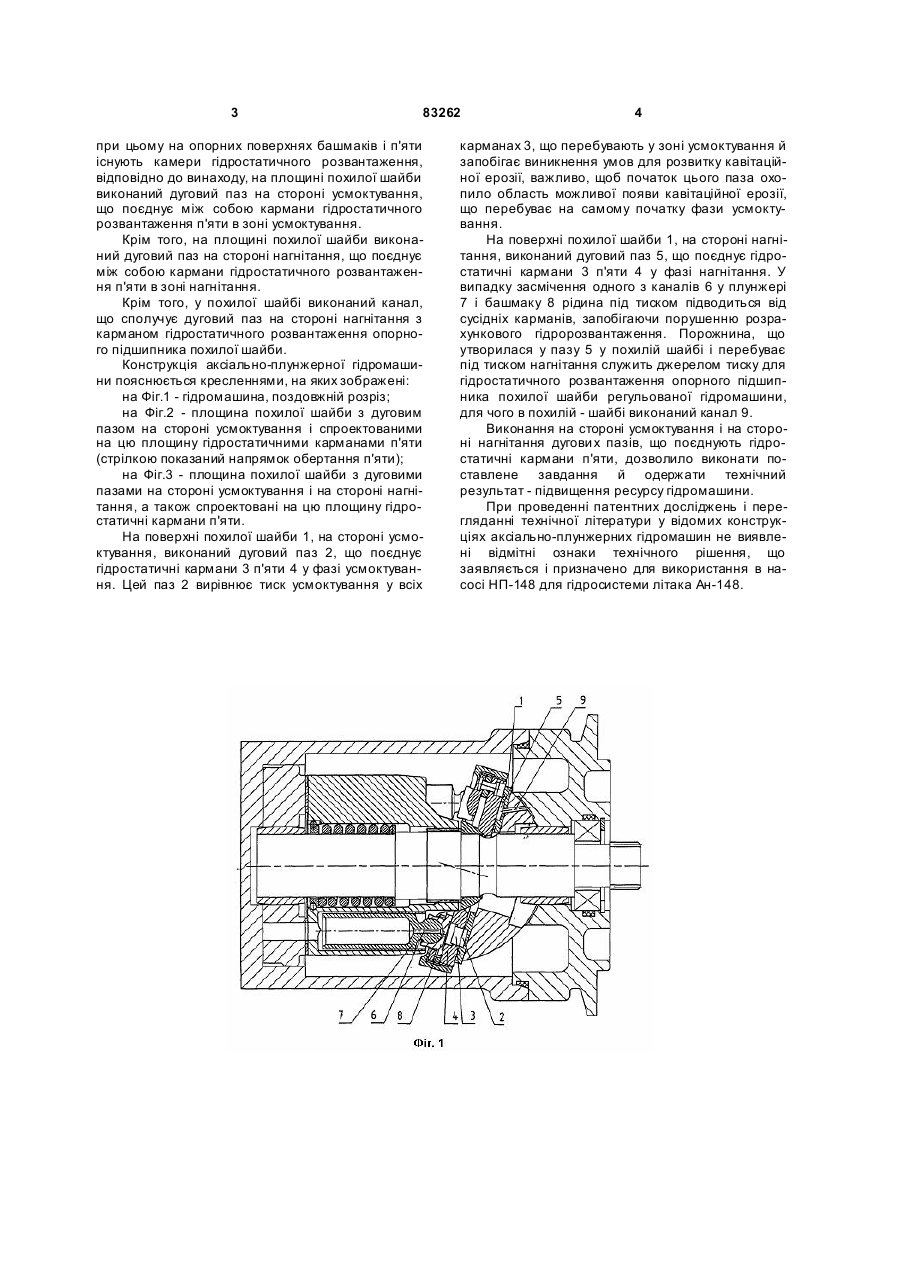

1. Аксіально-плунжерна гідромашина, що містить похилу шайбу, притискну сфер у, обертовий на валу і сполучений з ним зубчатим зачепленням блок циліндрів з пружиною і плунжерами, башмаки 3 83262 при цьому на опорних поверхнях башмаків і п'яти існують камери гідростатичного розвантаження, відповідно до винаходу, на площині похилої шайби виконаний дуговий паз на стороні усмоктування, що поєднує між собою кармани гідростатичного розвантаження п'яти в зоні усмоктування. Крім того, на площині похилої шайби виконаний дуговий паз на стороні нагнітання, що поєднує між собою кармани гідростатичного розвантаження п'яти в зоні нагнітання. Крім того, у похилої шайбі виконаний канал, що сполучує дуговий паз на стороні нагнітання з карманом гідростатичного розвантаження опорного підшипника похилої шайби. Конструкція аксіально-плунжерної гідромашини пояснюється кресленнями, на яких зображені: на Фіг.1 - гідромашина, поздовжній розріз; на Фіг.2 - площина похилої шайби з дуговим пазом на стороні усмоктування і спроектованими на цю площину гідростатичними карманами п'яти (стрілкою показаний напрямок обертання п'яти); на Фіг.3 - площина похилої шайби з дуговими пазами на стороні усмоктування і на стороні нагнітання, а також спроектовані на цю площину гідростатичні кармани п'яти. На поверхні похилої шайби 1, на стороні усмоктування, виконаний дуговий паз 2, що поєднує гідростатичні кармани 3 п'яти 4 у фазі усмоктування. Цей паз 2 вирівнює тиск усмоктування у всіх 4 карманах 3, що перебувають у зоні усмоктування й запобігає виникнення умов для розвитку кавітаційної ерозії, важливо, щоб початок цього паза охопило область можливої появи кавітаційної ерозії, що перебуває на самому початку фази усмоктування. На поверхні похилої шайби 1, на стороні нагнітання, виконаний дуговий паз 5, що поєднує гідростатичні кармани 3 п'яти 4 у фазі нагнітання. У випадку засмічення одного з каналів 6 у плунжері 7 і башмаку 8 рідина під тиском підводиться від сусідніх карманів, запобігаючи порушенню розрахункового гідророзвантаження. Порожнина, що утворилася у пазу 5 у похилій шайбі і перебуває під тиском нагнітання служить джерелом тиску для гідростатичного розвантаження опорного підшипника похилої шайби регульованої гідромашини, для чого в похилій - шайбі виконаний канал 9. Виконання на стороні усмоктування і на стороні нагнітання дугови х пазів, що поєднують гідростатичні кармани п'яти, дозволило виконати поставлене завдання й одержати технічний результат - підвищення ресурсу гідромашини. При проведенні патентних досліджень і перегляданні технічної літератури у відомих конструкціях аксіально-плунжерних гідромашин не виявлені відмітні ознаки технічного рішення, що заявляється і призначено для використання в насосі НП-148 для гідросистеми літака Ан-148. 5 Комп’ютерна в ерстка В. Клюкін 83262 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
