Пальчиковий спицефіксатор для черезкісткового остеосинтезу в собак і кішок

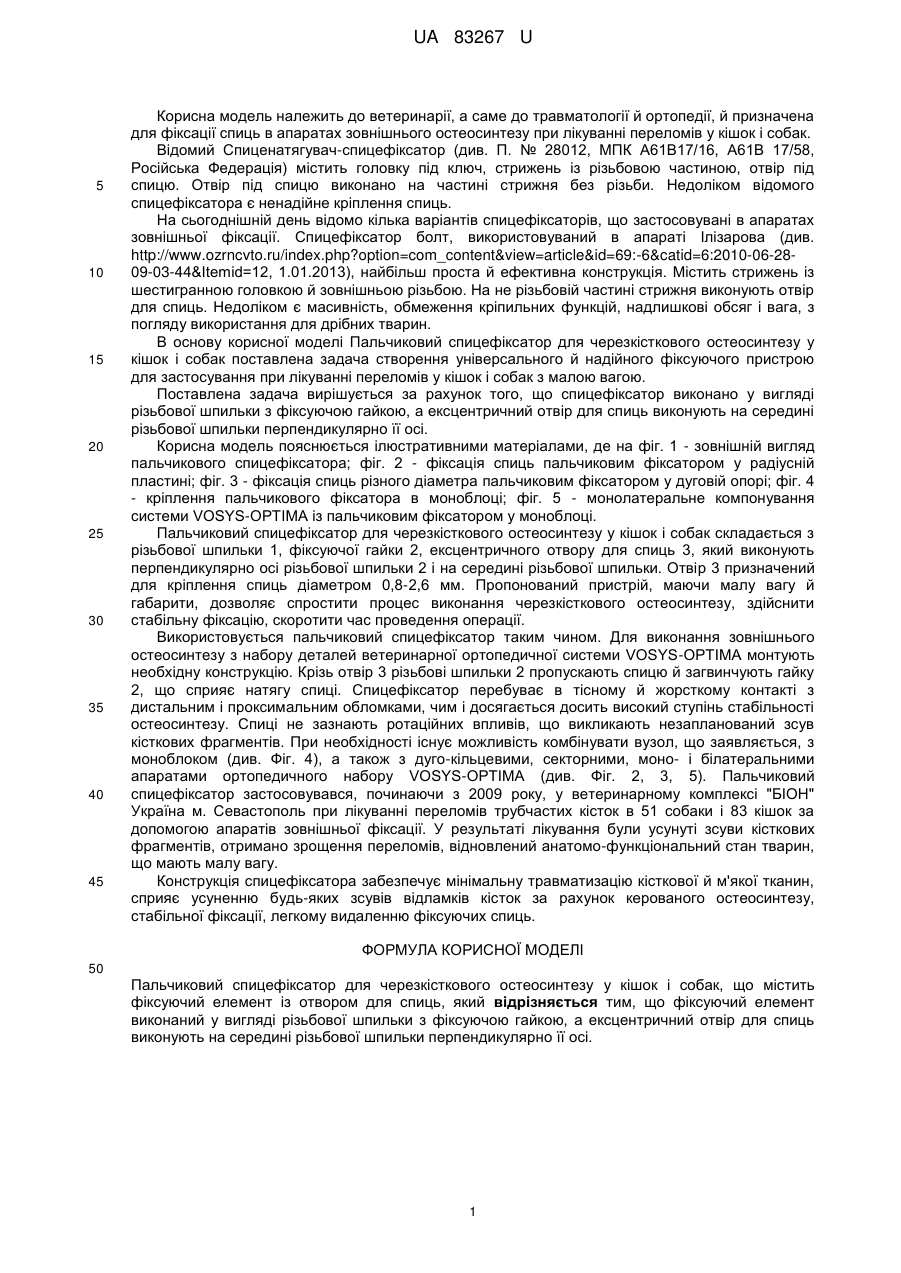

Реферат: UA 83267 U UA 83267 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до ветеринарії, а саме до травматології й ортопедії, й призначена для фіксації спиць в апаратах зовнішнього остеосинтезу при лікуванні переломів у кішок і собак. Відомий Спиценатягувач-спицефіксатор (див. П. № 28012, МПК А61В17/16, А61В 17/58, Російська Федерація) містить головку під ключ, стрижень із різьбовою частиною, отвір під спицю. Отвір під спицю виконано на частині стрижня без різьби. Недоліком відомого спицефіксатора є ненадійне кріплення спиць. На сьогоднішній день відомо кілька варіантів спицефіксаторів, що застосовувані в апаратах зовнішньої фіксації. Спицефіксатор болт, використовуваний в апараті Ілізарова (див. http://www.ozrncvto.ru/index.php?option=com_content&view=article&id=69:-6&catid=6:2010-06-2809-03-44&Itemid=12, 1.01.2013), найбільш проста й ефективна конструкція. Містить стрижень із шестигранною головкою й зовнішньою різьбою. На не різьбовій частині стрижня виконують отвір для спиць. Недоліком є масивність, обмеження кріпильних функцій, надлишкові обсяг і вага, з погляду використання для дрібних тварин. В основу корисної моделі Пальчиковий спицефіксатор для черезкісткового остеосинтезу у кішок і собак поставлена задача створення універсального й надійного фіксуючого пристрою для застосування при лікуванні переломів у кішок і собак з малою вагою. Поставлена задача вирішується за рахунок того, що спицефіксатор виконано у вигляді різьбової шпильки з фіксуючою гайкою, а ексцентричний отвір для спиць виконують на середині різьбової шпильки перпендикулярно її осі. Корисна модель пояснюється ілюстративними матеріалами, де на фіг. 1 - зовнішній вигляд пальчикового спицефіксатора; фіг. 2 - фіксація спиць пальчиковим фіксатором у радіусній пластині; фіг. 3 - фіксація спиць різного діаметра пальчиковим фіксатором у дуговій опорі; фіг. 4 - кріплення пальчикового фіксатора в моноблоці; фіг. 5 - монолатеральне компонування системи VOSYS-OPTIMA із пальчиковим фіксатором у моноблоці. Пальчиковий спицефіксатор для черезкісткового остеосинтезу у кішок і собак складається з різьбової шпильки 1, фіксуючої гайки 2, ексцентричного отвору для спиць 3, який виконують перпендикулярно осі різьбової шпильки 2 і на середині різьбової шпильки. Отвір 3 призначений для кріплення спиць діаметром 0,8-2,6 мм. Пропонований пристрій, маючи малу вагу й габарити, дозволяє спростити процес виконання черезкісткового остеосинтезу, здійснити стабільну фіксацію, скоротити час проведення операції. Використовується пальчиковий спицефіксатор таким чином. Для виконання зовнішнього остеосинтезу з набору деталей ветеринарної ортопедичної системи VOSYS-OPTIMA монтують необхідну конструкцію. Крізь отвір 3 різьбові шпильки 2 пропускають спицю й загвинчують гайку 2, що сприяє натягу спиці. Спицефіксатор перебуває в тісному й жорсткому контакті з дистальним і проксимальним обломками, чим і досягається досить високий ступінь стабільності остеосинтезу. Спиці не зазнають ротаційних впливів, що викликають незапланований зсув кісткових фрагментів. При необхідності існує можливість комбінувати вузол, що заявляється, з моноблоком (див. Фіг. 4), а також з дуго-кільцевими, секторними, моно- і білатеральними апаратами ортопедичного набору VOSYS-OPTIMA (див. Фіг. 2, 3, 5). Пальчиковий спицефіксатор застосовувався, починаючи з 2009 року, у ветеринарному комплексі "БІОН" Україна м. Севастополь при лікуванні переломів трубчастих кісток в 51 собаки і 83 кішок за допомогою апаратів зовнішньої фіксації. У результаті лікування були усунуті зсуви кісткових фрагментів, отримано зрощення переломів, відновлений анатомо-функціональний стан тварин, що мають малу вагу. Конструкція спицефіксатора забезпечує мінімальну травматизацію кісткової й м'якої тканин, сприяє усуненню будь-яких зсувів відламків кісток за рахунок керованого остеосинтезу, стабільної фіксації, легкому видаленню фіксуючих спиць. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пальчиковий спицефіксатор для черезкісткового остеосинтезу у кішок і собак, що містить фіксуючий елемент із отвором для спиць, який відрізняється тим, що фіксуючий елемент виконаний у вигляді різьбової шпильки з фіксуючою гайкою, а ексцентричний отвір для спиць виконують на середині різьбової шпильки перпендикулярно її осі. 1 UA 83267 U 2 UA 83267 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
