Затиск спіральний підтримуючий “сп-dпр.-х”

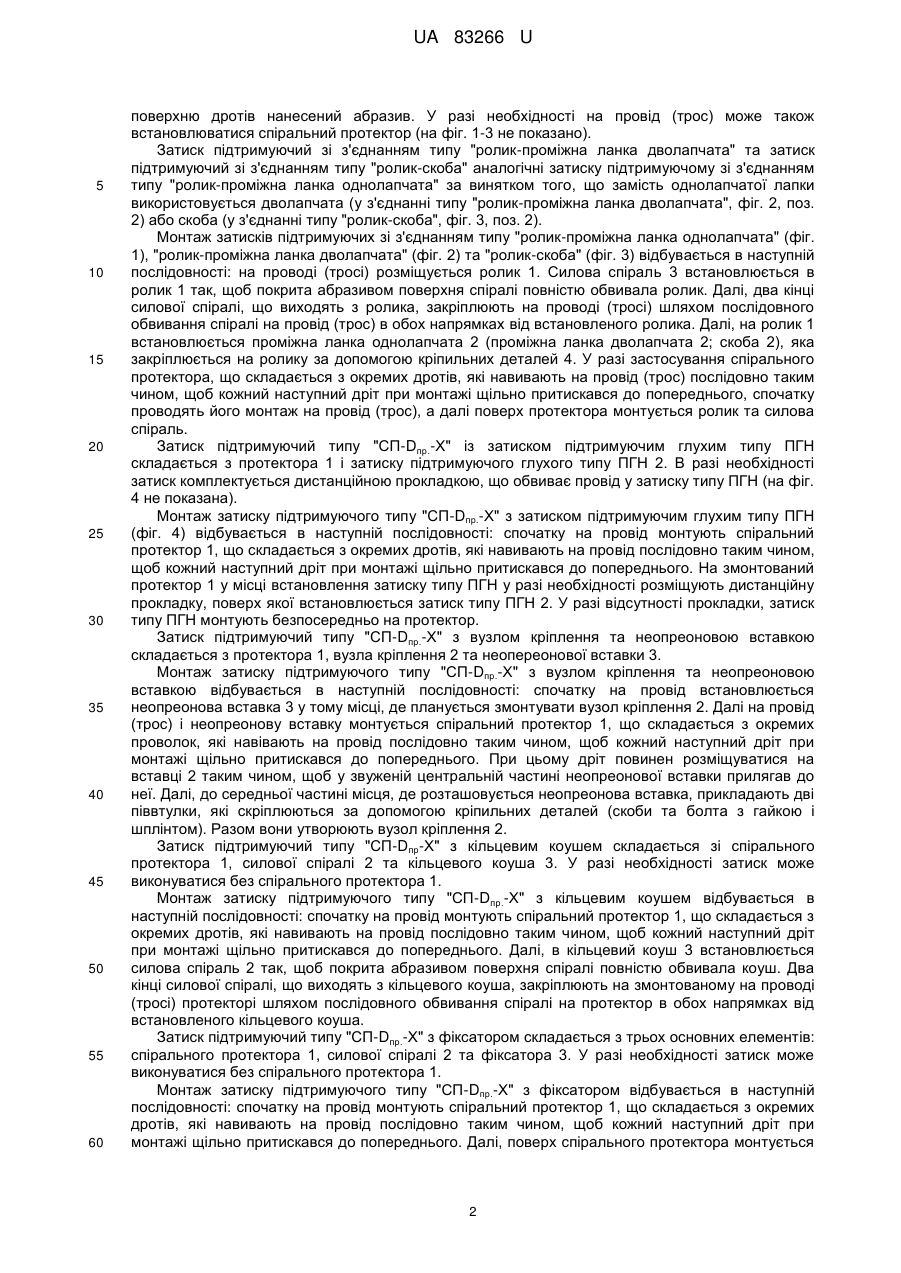

Реферат: UA 83266 U UA 83266 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електроенергетики, а саме до лінійної арматури повітряних ліній електропередач, більш конкретно - до підтримуючих затисків, що призначені для кріплення до підтримуючої підвіски проводу або блискавкозахисного троса. Найближчим аналогом корисної моделі є затиск підтримуючий глухий типу ПГН (ТУ У 31.230255335-002:2006, 217 стор., стор. 105-110), що призначений для підвіски проводів або тросів на повітряних ліній електропередач та складається з литого човника, підвіски, двох плашок, прокладки та кріпильних деталей. Затиск глухий підтримуючий типу ПГН має наступні суттєві ознаки, що збігаються з ознаками корисної моделі, а саме - наявність елемента, що затискає, а також кріпильних деталей. Відомим аналогом корисної моделі є також затиск підтримуючий типу "ПС-Dпp" (патент України № 57422, 2011, бюл. № 4) та затиск підтримуючий типу "ПСО-Dпp" (патент України № 73258, 2012, бюл. № 17), що складаються з човника, протектора, що навивається, і навитої поверх протектора силової спіралі. Затиски підтримуючі типу "ПС-Dпp" та "ПСО-Dпp" мають наступні суттєві ознаки, що збігаються з ознаками корисної моделі: наявність у затиску підтримуючому затискаючого елемента, кріпильних деталей, спірального протектора та силових спіралей. Технічним результатом корисної моделі є підвищення надійності виробу, збільшення тривалості строку служби проводів та тросів, на які монтується затиск, а також можливість з'єднання зі стандартною лінійною арматурою згідно з ГОСТ 13276-79 за допомогою стандартних типів з'єднань. Причинами, що перешкоджають досягненню технічного результату при використанні найближчого аналога корисної моделі, затиску підтримуючого типу ПГН, є такі його недоліки: недостатня захищеність проводу або троса від пошкоджень в місцях встановлення затисків, значні навантаження на виході з човника. Недоліками затисків підтримуючих типу "ПС-Dпр" та "ПСО-Dпр" є: неможливість закріпити затиск при необхідності заземлення ("ПС-Dпр"), недостатня надійність затиску при використанні його для підвішування оптичного кабелю самонесучого неметалічного на опорах ("ПС-Dпр"), невеликі розміри човника, що не дають можливості використання затиску для підвішування проводів повітряних ліній електропередач, що мають великий діаметр ("ПС-Dпр" та "ПСО-Dпр"), необхідність використання двох силових спіралей для фіксації човника, що збільшує матеріалоємність виробу ("ПС-Dпр" та "ПСО-Dпр"). В основу корисної моделі затиску підтримуючого типу "СП-Dпр.-X" поставлені задачі: підвищення надійності затиску підтримуючого при збереженні можливості з'єднання його зі стандартною лінійною арматурою, зниження матеріалоємності виробу, а також збільшення строку служби проводів та тросів в місцях встановлення затиску. Поставлені задачі вирішуються тим, що затиск підтримуючий, який виготовлений з оцинкованої сталі або алюмінієвого сплаву, що містить елемент кріплення для з'єднання з підтримуючою підвіскою проводу або троса, спіральний протектор, що складається з окремих дротів, які навиваються на провід послідовно таким чином, щоб кожний наступний дріт при монтажі щільно притискався до попереднього, та кріпильні деталі. З'єднання елемента кріплення з підтримуючою підвіскою проводу або троса виконано у вигляді з'єднання типу "ролик-проміжна ланка однолапчата"; або з'єднання типу "ролик-проміжна ланка дволапчата"; або з'єднання типу "ролик-скоба"; або затиску підтримуючого глухого типу ПГН. Елемент кріплення для з'єднання з підтримуючою підвіскою проводу або троса фіксується на проводі (тросі) або протекторі за допомогою однієї силової спіралі, що виготовляється зі стального оцинкованого дроту, або дроту з алюмінієвого сплаву, причому дроти в спіралі склеєні або зварені між собою, а на внутрішню поверхню дротів нанесений абразив. Корисна модель затиску підтримуючого типу "СП-Dпр.-X" може бути виконана у 7-ох модифікаціях, що проілюстровані на фіг. 1 - затиск підтримуючий типу "СП-Dпр.-X" зі з'єднанням типу "ролик-проміжна ланка однолапчата", фіг. 2 - затиск підтримуючий типу "СП-Dпр.-X" зі з'єднанням типу "ролик-проміжна ланка дволапчата", фіг. 3 - затиск підтримуючий типу "CП-Dпр.X" зі з'єднанням типу "ролик-скоба", фіг. 4 - затиск підтримуючий типу "СП-Dпр.-X" із затиском підтримуючим глухим типу ПГН, фіг. 5 - затиск підтримуючий типу "СП-Dпр.-X" з вузлом кріплення та неопреоновою вставкою, фіг. 6 - затиск підтримуючий типу "СП-Dпр.-X" з кільцевим коушем, фіг. 7 - затиск підтримуючий типу "СП-Dпр.-X" з фіксатором. Затиск підтримуючий зі з'єднанням типу "ролик-проміжна ланка однолапчата" складається з ролика 1, що виготовляється з алюмінієвого сплаву, який з'єднаний за допомогою кріпильних деталей 4 з проміжною однолапчатою ланкою 2. Для фіксації з'єднання на проводі (тросі) використовується силова спіраль 3, що виготовляється зі стального оцинкованого дроту, або дроту з алюмінієвого сплаву, дроту в якому склеєні або зварені між собою, а на внутрішню 1 UA 83266 U 5 10 15 20 25 30 35 40 45 50 55 60 поверхню дротів нанесений абразив. У разі необхідності на провід (трос) може також встановлюватися спіральний протектор (на фіг. 1-3 не показано). Затиск підтримуючий зі з'єднанням типу "ролик-проміжна ланка дволапчата" та затиск підтримуючий зі з'єднанням типу "ролик-скоба" аналогічні затиску підтримуючому зі з'єднанням типу "ролик-проміжна ланка однолапчата" за винятком того, що замість однолапчатої лапки використовується дволапчата (у з'єднанні типу "ролик-проміжна ланка дволапчата", фіг. 2, поз. 2) або скоба (у з'єднанні типу "ролик-скоба", фіг. 3, поз. 2). Монтаж затисків підтримуючих зі з'єднанням типу "ролик-проміжна ланка однолапчата" (фіг. 1), "ролик-проміжна ланка дволапчата" (фіг. 2) та "ролик-скоба" (фіг. 3) відбувається в наступній послідовності: на проводі (тросі) розміщується ролик 1. Силова спіраль 3 встановлюється в ролик 1 так, щоб покрита абразивом поверхня спіралі повністю обвивала ролик. Далі, два кінці силової спіралі, що виходять з ролика, закріплюють на проводі (тросі) шляхом послідовного обвивання спіралі на провід (трос) в обох напрямках від встановленого ролика. Далі, на ролик 1 встановлюється проміжна ланка однолапчата 2 (проміжна ланка дволапчата 2; скоба 2), яка закріплюється на ролику за допомогою кріпильних деталей 4. У разі застосування спірального протектора, що складається з окремих дротів, які навивають на провід (трос) послідовно таким чином, щоб кожний наступний дріт при монтажі щільно притискався до попереднього, спочатку проводять його монтаж на провід (трос), а далі поверх протектора монтується ролик та силова спіраль. Затиск підтримуючий типу "СП-Dпр.-X" із затиском підтримуючим глухим типу ПГН складається з протектора 1 і затиску підтримуючого глухого типу ПГН 2. В разі необхідності затиск комплектується дистанційною прокладкою, що обвиває провід у затиску типу ПГН (на фіг. 4 не показана). Монтаж затиску підтримуючого типу "СП-Dпр.-X" з затиском підтримуючим глухим типу ПГН (фіг. 4) відбувається в наступній послідовності: спочатку на провід монтують спіральний протектор 1, що складається з окремих дротів, які навивають на провід послідовно таким чином, щоб кожний наступний дріт при монтажі щільно притискався до попереднього. На змонтований протектор 1 у місці встановлення затиску типу ПГН у разі необхідності розміщують дистанційну прокладку, поверх якої встановлюється затиск типу ПГН 2. У разі відсутності прокладки, затиск типу ПГН монтують безпосередньо на протектор. Затиск підтримуючий типу "CП-Dпр.-X" з вузлом кріплення та неопреоновою вставкою складається з протектора 1, вузла кріплення 2 та неопереонової вставки 3. Монтаж затиску підтримуючого типу "СП-Dпр.-X" з вузлом кріплення та неопреоновою вставкою відбувається в наступній послідовності: спочатку на провід встановлюється неопреонова вставка 3 у тому місці, де планується змонтувати вузол кріплення 2. Далі на провід (трос) і неопреонову вставку монтується спіральний протектор 1, що складається з окремих проволок, які навівають на провід послідовно таким чином, щоб кожний наступний дріт при монтажі щільно притискався до попереднього. При цьому дріт повинен розміщуватися на вставці 2 таким чином, щоб у звуженій центральній частині неопреонової вставки прилягав до неї. Далі, до середньої частині місця, де розташовується неопреонова вставка, прикладають дві піввтулки, які скріплюються за допомогою кріпильних деталей (скоби та болта з гайкою і шплінтом). Разом вони утворюють вузол кріплення 2. Затиск підтримуючий типу "СП-Dпр-X" з кільцевим коушем складається зі спірального протектора 1, силової спіралі 2 та кільцевого коуша 3. У разі необхідності затиск може виконуватися без спірального протектора 1. Монтаж затиску підтримуючого типу "СП-Dпр.-X" з кільцевим коушем відбувається в наступній послідовності: спочатку на провід монтують спіральний протектор 1, що складається з окремих дротів, які навивають на провід послідовно таким чином, щоб кожний наступний дріт при монтажі щільно притискався до попереднього. Далі, в кільцевий коуш 3 встановлюється силова спіраль 2 так, щоб покрита абразивом поверхня спіралі повністю обвивала коуш. Два кінці силової спіралі, що виходять з кільцевого коуша, закріплюють на змонтованому на проводі (тросі) протекторі шляхом послідовного обвивання спіралі на протектор в обох напрямках від встановленого кільцевого коуша. Затиск підтримуючий типу "СП-Dпр.-X" з фіксатором складається з трьох основних елементів: спірального протектора 1, силової спіралі 2 та фіксатора 3. У разі необхідності затиск може виконуватися без спірального протектора 1. Монтаж затиску підтримуючого типу "СП-Dпр.-X" з фіксатором відбувається в наступній послідовності: спочатку на провід монтують спіральний протектор 1, що складається з окремих дротів, які навивають на провід послідовно таким чином, щоб кожний наступний дріт при монтажі щільно притискався до попереднього. Далі, поверх спірального протектора монтується 2 UA 83266 U 5 10 15 20 силова спіраль 2, де заздалегідь встановлений фіксатор 3. Силову спіраль з фіксатором скручують у петлю так, як це показано на фіг. 7. Далі, два кінці силової спіралі, що виходять з петлі, закріплюють на змонтованому на проводі (тросі) протекторі шляхом послідовного обвивання спіралі на протектор в обох напрямках від петлі. При цьому покрита абразивом поверхня силової спіралі повинна прилягати до протектора. Дана корисна модель дозволяє підвищити надійність затиску підтримуючого при збереженні можливості з'єднання його зі стандартною лінійною арматурою, знизити матеріалоємність виробу, а також збільшити строк служби проводів та тросів в місцях встановлення затиску. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Затиск спіральний підтримуючий, який виготовлений з оцинкованої сталі або алюмінієвого сплаву, що містить елемент кріплення для з'єднання з підтримуючою підвіскою проводу або троса, спіральний протектор, що складається з окремих дротів, які навиваються на провід послідовно таким чином, щоб кожний наступний дріт при монтажі щільно притискався до попереднього, та кріпильні деталі, який відрізняється тим, що з'єднання елемента кріплення з підтримуючою підвіскою проводу або троса виконано у вигляді з'єднання типу "ролик-проміжна ланка однолапчата"; або з'єднання типу "ролик-проміжна ланка дволапчата"; або з'єднання типу "ролик-скоба"; або затиску підтримуючого глухого типу ПГН. 2. Затиск спіральний підтримуючий за п. 1, який відрізняється тим, що елемент кріплення для з'єднання з підтримуючою підвіскою проводу або троса фіксується на проводі (тросі) або протекторі за допомогою однієї силової спіралі, що виготовляється зі стального оцинкованого дроту, або дроту з алюмінієвого сплаву, причому дроти в спіралі склеєні або зварені між собою, а на внутрішню поверхню дротів нанесений абразив. 3 UA 83266 U 4 UA 83266 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
