Вітроенергетичний сифон

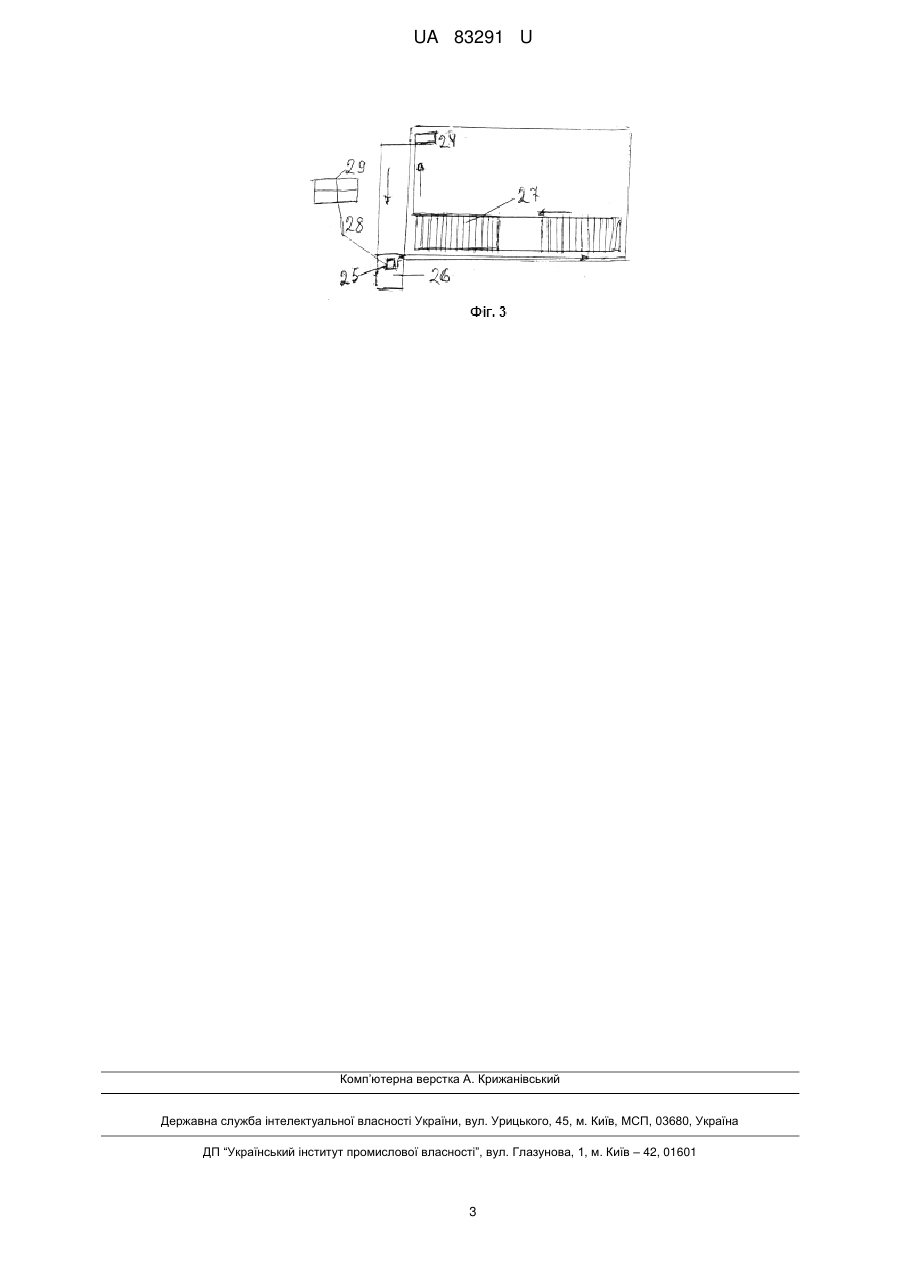

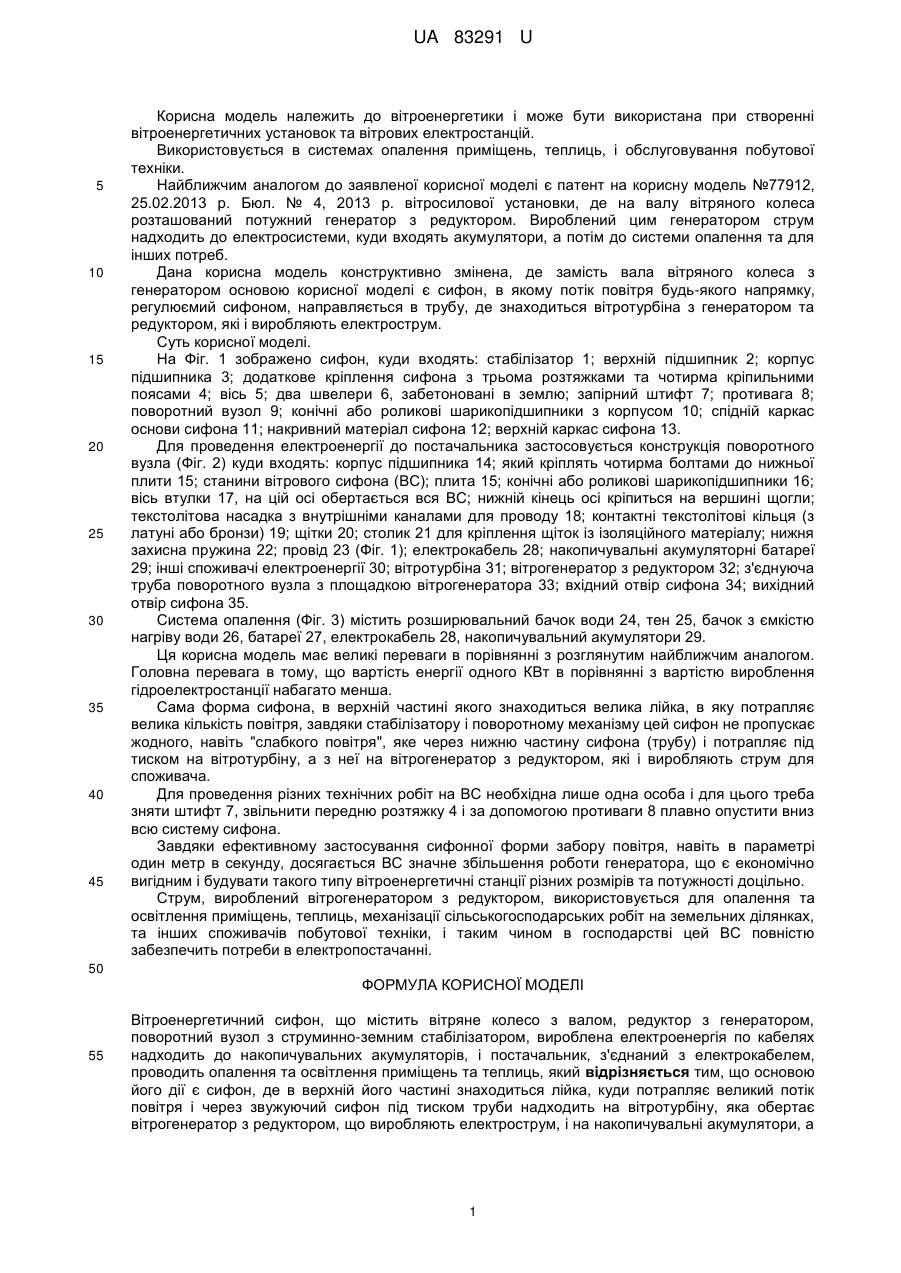

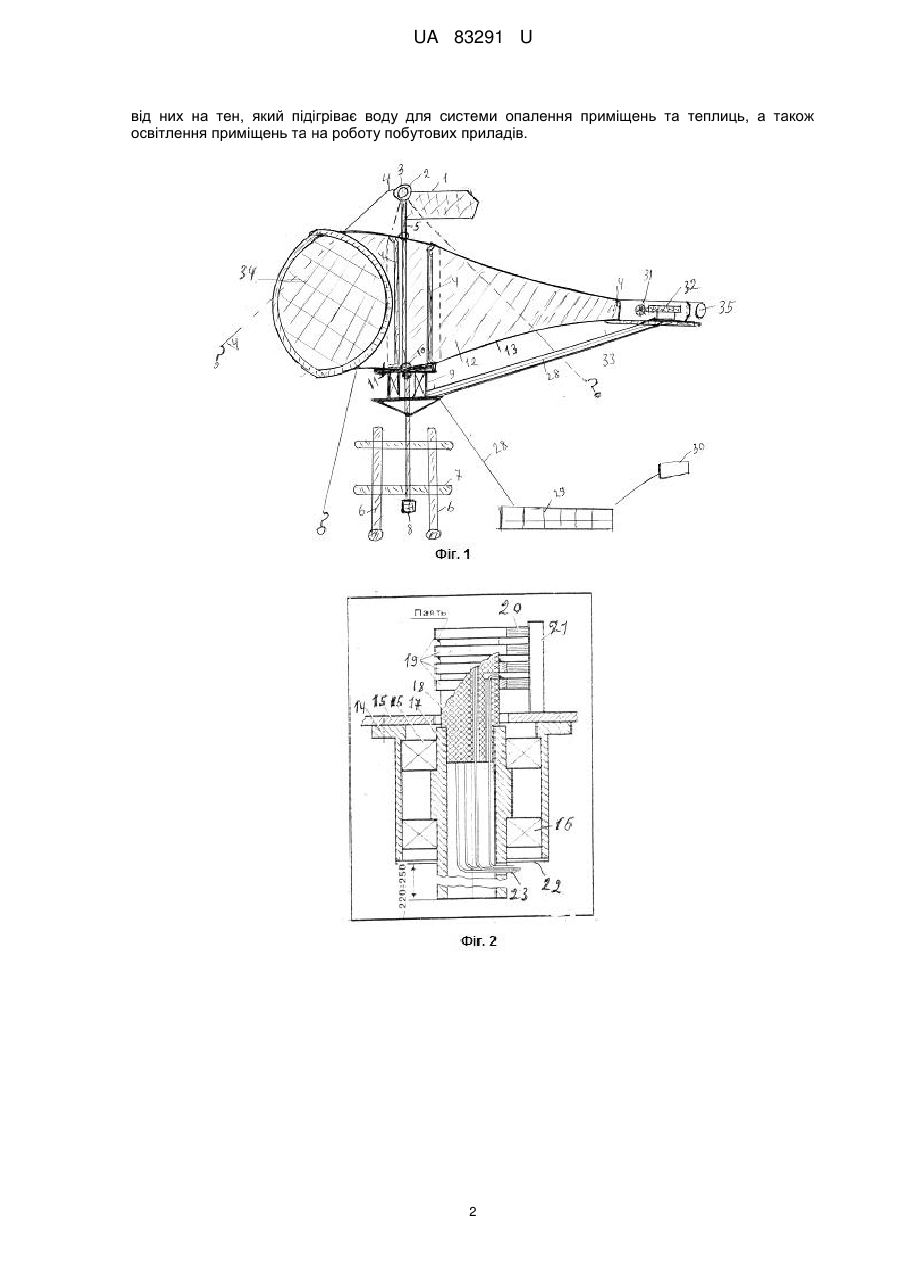

Реферат: UA 83291 U UA 83291 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до вітроенергетики і може бути використана при створенні вітроенергетичних установок та вітрових електростанцій. Використовується в системах опалення приміщень, теплиць, і обслуговування побутової техніки. Найближчим аналогом до заявленої корисної моделі є патент на корисну модель №77912, 25.02.2013 р. Бюл. № 4, 2013 р. вітросилової установки, де на валу вітряного колеса розташований потужний генератор з редуктором. Вироблений цим генератором струм надходить до електросистеми, куди входять акумулятори, а потім до системи опалення та для інших потреб. Дана корисна модель конструктивно змінена, де замість вала вітряного колеса з генератором основою корисної моделі є сифон, в якому потік повітря будь-якого напрямку, регулюємий сифоном, направляється в трубу, де знаходиться вітротурбіна з генератором та редуктором, які і виробляють електрострум. Суть корисної моделі. На Фіг. 1 зображено сифон, куди входять: стабілізатор 1; верхній підшипник 2; корпус підшипника 3; додаткове кріплення сифона з трьома розтяжками та чотирма кріпильними поясами 4; вісь 5; два швелери 6, забетоновані в землю; запірний штифт 7; противага 8; поворотний вузол 9; конічні або роликові шарикопідшипники з корпусом 10; спідній каркас основи сифона 11; накривний матеріал сифона 12; верхній каркас сифона 13. Для проведення електроенергії до постачальника застосовується конструкція поворотного вузла (Фіг. 2) куди входять: корпус підшипника 14; який кріплять чотирма болтами до нижньої плити 15; станини вітрового сифона (ВС); плита 15; конічні або роликові шарикопідшипники 16; вісь втулки 17, на цій осі обертається вся ВС; нижній кінець осі кріпиться на вершині щогли; текстолітова насадка з внутрішніми каналами для проводу 18; контактні текстолітові кільця (з латуні або бронзи) 19; щітки 20; столик 21 для кріплення щіток із ізоляційного матеріалу; нижня захисна пружина 22; провід 23 (Фіг. 1); електрокабель 28; накопичувальні акумуляторні батареї 29; інші споживачі електроенергії 30; вітротурбіна 31; вітрогенератор з редуктором 32; з'єднуюча труба поворотного вузла з площадкою вітрогенератора 33; вхідний отвір сифона 34; вихідний отвір сифона 35. Система опалення (Фіг. 3) містить розширювальний бачок води 24, тен 25, бачок з ємкістю нагріву води 26, батареї 27, електрокабель 28, накопичувальний акумулятори 29. Ця корисна модель має великі переваги в порівнянні з розглянутим найближчим аналогом. Головна перевага в тому, що вартість енергії одного КВт в порівнянні з вартістю вироблення гідроелектростанції набагато менша. Сама форма сифона, в верхній частині якого знаходиться велика лійка, в яку потрапляє велика кількість повітря, завдяки стабілізатору і поворотному механізму цей сифон не пропускає жодного, навіть "слабкого повітря", яке через нижню частину сифона (трубу) і потрапляє під тиском на вітротурбіну, а з неї на вітрогенератор з редуктором, які і виробляють струм для споживача. Для проведення різних технічних робіт на ВС необхідна лише одна особа і для цього треба зняти штифт 7, звільнити передню розтяжку 4 і за допомогою противаги 8 плавно опустити вниз всю систему сифона. Завдяки ефективному застосування сифонної форми забору повітря, навіть в параметрі один метр в секунду, досягається ВС значне збільшення роботи генератора, що є економічно вигідним і будувати такого типу вітроенергетичні станції різних розмірів та потужності доцільно. Струм, вироблений вітрогенератором з редуктором, використовується для опалення та освітлення приміщень, теплиць, механізації сільськогосподарських робіт на земельних ділянках, та інших споживачів побутової техніки, і таким чином в господарстві цей ВС повністю забезпечить потреби в електропостачанні. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Вітроенергетичний сифон, що містить вітряне колесо з валом, редуктор з генератором, поворотний вузол з струминно-земним стабілізатором, вироблена електроенергія по кабелях надходить до накопичувальних акумуляторів, і постачальник, з'єднаний з електрокабелем, проводить опалення та освітлення приміщень та теплиць, який відрізняється тим, що основою його дії є сифон, де в верхній його частині знаходиться лійка, куди потрапляє великий потік повітря і через звужуючий сифон під тиском труби надходить на вітротурбіну, яка обертає вітрогенератор з редуктором, що виробляють електрострум, і на накопичувальні акумулятори, а 1 UA 83291 U від них на тен, який підігріває воду для системи опалення приміщень та теплиць, а також освітлення приміщень та на роботу побутових приладів. 2 UA 83291 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
