Система керування багатофакторним експериментом

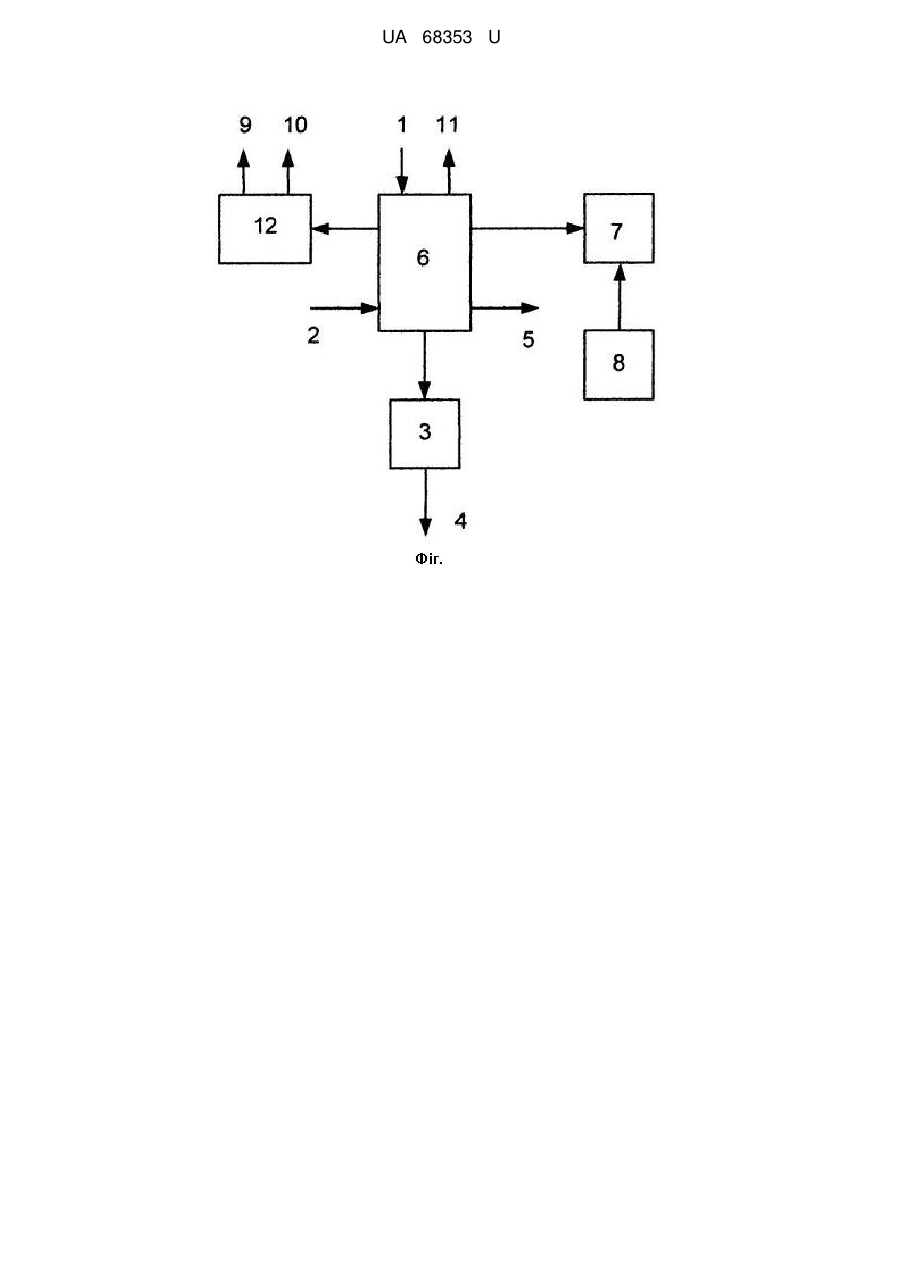

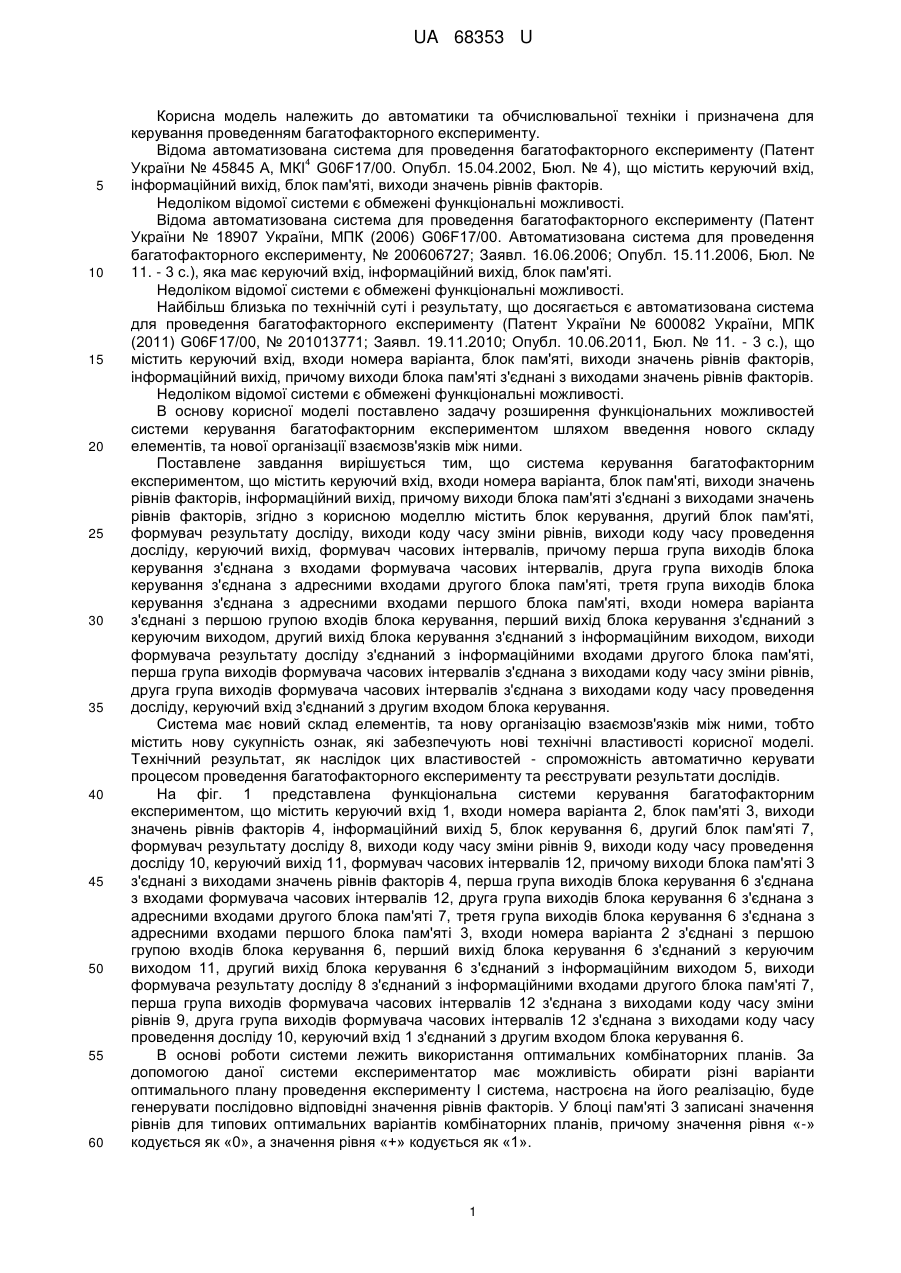

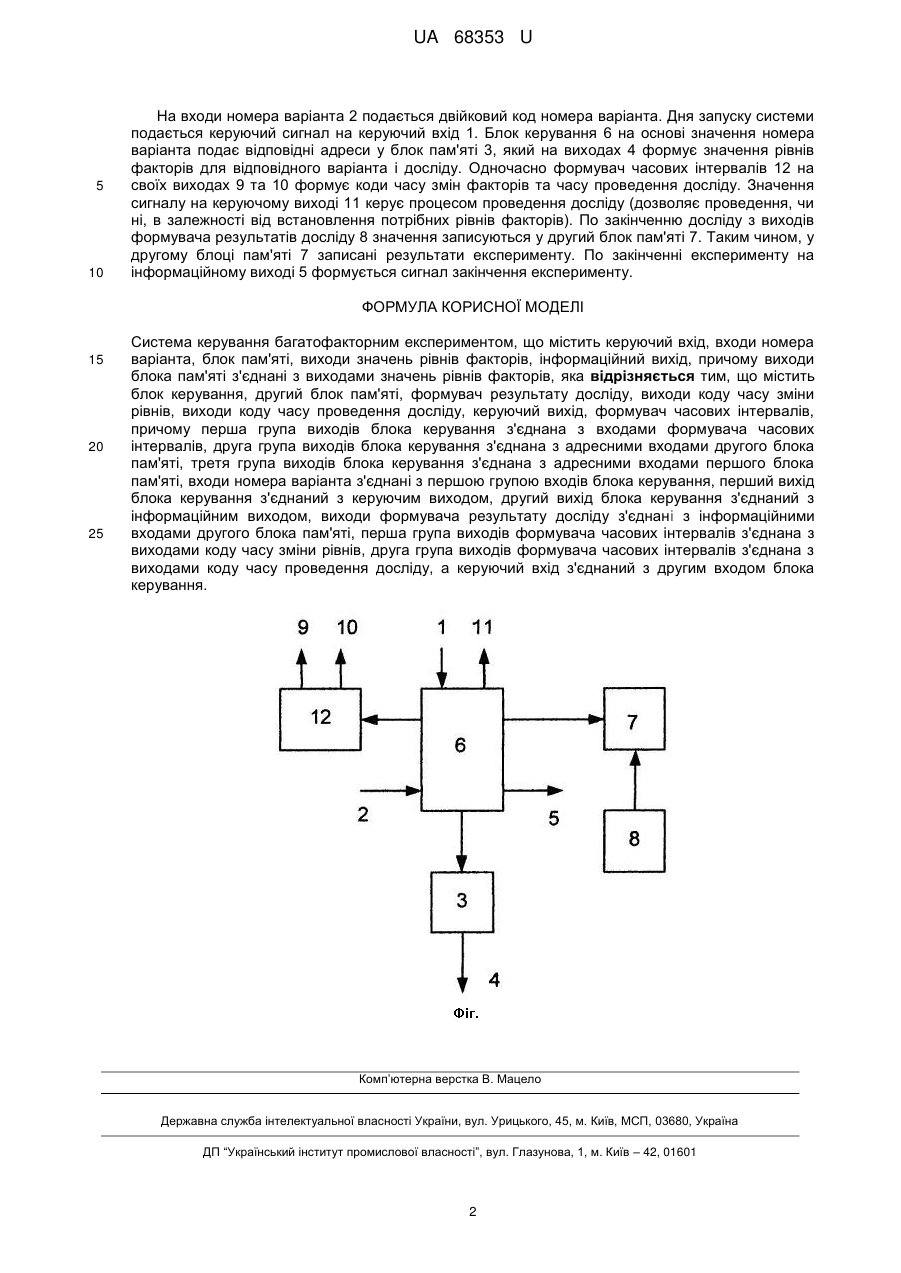

Реферат: Система керування багатофакторним експериментом містить керуючий вхід, входи номера варіанта, блок пам'яті, виходи значень рівнів факторів, інформаційний вихід, причому виходи блока пам'яті з'єднані з виходами значень рівнів факторів. Система також містить блок керування, другий блок пам'яті, формувач результату досліду, виходи коду часу зміни рівнів, виходи коду часу проведення досліду, керуючий вихід, формувач часових інтервалів. При цьому перша група виходів блока керування з'єднана з входами формувача часових інтервалів, друга група виходів блока керування з'єднана з адресними входами другого блока пам'яті, третя група виходів блока керування з'єднана з адресними входами першого блока пам'яті, входи номера варіанта з'єднані з першою групою входів блока керування, перший вихід блока керування з'єднаний з керуючим виходом, другий вихід блока керування з'єднаний з інформаційним виходом. Виходи формувача результату досліду з'єднані з інформаційними входами другого блока пам'яті. Перша група виходів формувача часових інтервалів з'єднана з виходами коду часу зміни рівнів, друга група виходів формувача часових інтервалів з'єднана з виходами коду часу проведення досліду, а керуючий вхід з'єднаний з другим входом блока керування. UA 68353 U (12) UA 68353 U UA 68353 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до автоматики та обчислювальної техніки і призначена для керування проведенням багатофакторного експерименту. Відома автоматизована система для проведення багатофакторного експерименту (Патент 4 України № 45845 А, МКІ G06F17/00. Опубл. 15.04.2002, Бюл. № 4), що містить керуючий вхід, інформаційний вихід, блок пам'яті, виходи значень рівнів факторів. Недоліком відомої системи є обмежені функціональні можливості. Відома автоматизована система для проведення багатофакторного експерименту (Патент України № 18907 України, МПК (2006) G06F17/00. Автоматизована система для проведення багатофакторного експерименту, № 200606727; Заявл. 16.06.2006; Опубл. 15.11.2006, Бюл. № 11. - 3 с.), яка має керуючий вхід, інформаційний вихід, блок пам'яті. Недоліком відомої системи є обмежені функціональні можливості. Найбільш близька по технічній суті і результату, що досягається є автоматизована система для проведення багатофакторного експерименту (Патент України № 600082 України, МПК (2011) G06F17/00, № 201013771; Заявл. 19.11.2010; Опубл. 10.06.2011, Бюл. № 11. - 3 с.), що містить керуючий вхід, входи номера варіанта, блок пам'яті, виходи значень рівнів факторів, інформаційний вихід, причому виходи блока пам'яті з'єднані з виходами значень рівнів факторів. Недоліком відомої системи є обмежені функціональні можливості. В основу корисної моделі поставлено задачу розширення функціональних можливостей системи керування багатофакторним експериментом шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними. Поставлене завдання вирішується тим, що система керування багатофакторним експериментом, що містить керуючий вхід, входи номера варіанта, блок пам'яті, виходи значень рівнів факторів, інформаційний вихід, причому виходи блока пам'яті з'єднані з виходами значень рівнів факторів, згідно з корисною моделлю містить блок керування, другий блок пам'яті, формувач результату досліду, виходи коду часу зміни рівнів, виходи коду часу проведення досліду, керуючий вихід, формувач часових інтервалів, причому перша група виходів блока керування з'єднана з входами формувача часових інтервалів, друга група виходів блока керування з'єднана з адресними входами другого блока пам'яті, третя група виходів блока керування з'єднана з адресними входами першого блока пам'яті, входи номера варіанта з'єднані з першою групою входів блока керування, перший вихід блока керування з'єднаний з керуючим виходом, другий вихід блока керування з'єднаний з інформаційним виходом, виходи формувача результату досліду з'єднаний з інформаційними входами другого блока пам'яті, перша група виходів формувача часових інтервалів з'єднана з виходами коду часу зміни рівнів, друга група виходів формувача часових інтервалів з'єднана з виходами коду часу проведення досліду, керуючий вхід з'єднаний з другим входом блока керування. Система має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі. Технічний результат, як наслідок цих властивостей - спроможність автоматично керувати процесом проведення багатофакторного експерименту та реєструвати результати дослідів. На фіг. 1 представлена функціональна системи керування багатофакторним експериментом, що містить керуючий вхід 1, входи номера варіанта 2, блок пам'яті 3, виходи значень рівнів факторів 4, інформаційний вихід 5, блок керування 6, другий блок пам'яті 7, формувач результату досліду 8, виходи коду часу зміни рівнів 9, виходи коду часу проведення досліду 10, керуючий вихід 11, формувач часових інтервалів 12, причому виходи блока пам'яті 3 з'єднані з виходами значень рівнів факторів 4, перша група виходів блока керування 6 з'єднана з входами формувача часових інтервалів 12, друга група виходів блока керування 6 з'єднана з адресними входами другого блока пам'яті 7, третя група виходів блока керування 6 з'єднана з адресними входами першого блока пам'яті 3, входи номера варіанта 2 з'єднані з першою групою входів блока керування 6, перший вихід блока керування 6 з'єднаний з керуючим виходом 11, другий вихід блока керування 6 з'єднаний з інформаційним виходом 5, виходи формувача результату досліду 8 з'єднаний з інформаційними входами другого блока пам'яті 7, перша група виходів формувача часових інтервалів 12 з'єднана з виходами коду часу зміни рівнів 9, друга група виходів формувача часових інтервалів 12 з'єднана з виходами коду часу проведення досліду 10, керуючий вхід 1 з'єднаний з другим входом блока керування 6. В основі роботи системи лежить використання оптимальних комбінаторних планів. За допомогою даної системи експериментатор має можливість обирати різні варіанти оптимального плану проведення експерименту І система, настроєна на його реалізацію, буде генерувати послідовно відповідні значення рівнів факторів. У блоці пам'яті 3 записані значення рівнів для типових оптимальних варіантів комбінаторних планів, причому значення рівня «-» кодується як «0», а значення рівня «+» кодується як «1». 1 UA 68353 U 5 10 На входи номера варіанта 2 подається двійковий код номера варіанта. Дня запуску системи подається керуючий сигнал на керуючий вхід 1. Блок керування 6 на основі значення номера варіанта подає відповідні адреси у блок пам'яті 3, який на виходах 4 формує значення рівнів факторів для відповідного варіанта і досліду. Одночасно формувач часових інтервалів 12 на своїх виходах 9 та 10 формує коди часу змін факторів та часу проведення досліду. Значення сигналу на керуючому виході 11 керує процесом проведення досліду (дозволяє проведення, чи ні, в залежності від встановлення потрібних рівнів факторів). По закінченню досліду з виходів формувача результатів досліду 8 значення записуються у другий блок пам'яті 7. Таким чином, у другому блоці пам'яті 7 записані результати експерименту. По закінченні експерименту на інформаційному виході 5 формується сигнал закінчення експерименту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Система керування багатофакторним експериментом, що містить керуючий вхід, входи номера варіанта, блок пам'яті, виходи значень рівнів факторів, інформаційний вихід, причому виходи блока пам'яті з'єднані з виходами значень рівнів факторів, яка відрізняється тим, що містить блок керування, другий блок пам'яті, формувач результату досліду, виходи коду часу зміни рівнів, виходи коду часу проведення досліду, керуючий вихід, формувач часових інтервалів, причому перша група виходів блока керування з'єднана з входами формувача часових інтервалів, друга група виходів блока керування з'єднана з адресними входами другого блока пам'яті, третя група виходів блока керування з'єднана з адресними входами першого блока пам'яті, входи номера варіанта з'єднані з першою групою входів блока керування, перший вихід блока керування з'єднаний з керуючим виходом, другий вихід блока керування з'єднаний з інформаційним виходом, виходи формувача результату досліду з'єднані з інформаційними входами другого блока пам'яті, перша група виходів формувача часових інтервалів з'єднана з виходами коду часу зміни рівнів, друга група виходів формувача часових інтервалів з'єднана з виходами коду часу проведення досліду, а керуючий вхід з'єднаний з другим входом блока керування. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
