Гвинтова пластмасова кришка для закупорки пляшок з газованими напоями

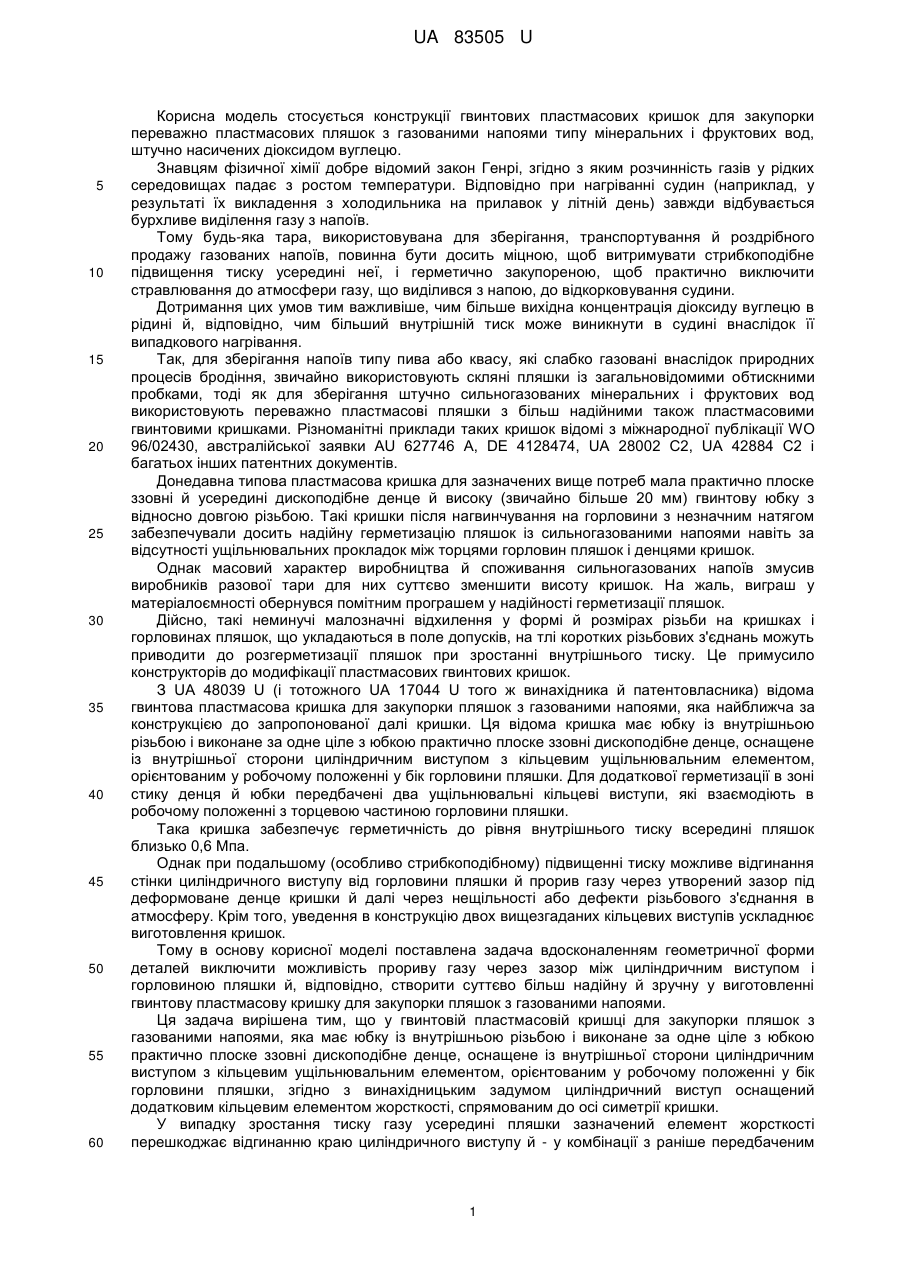

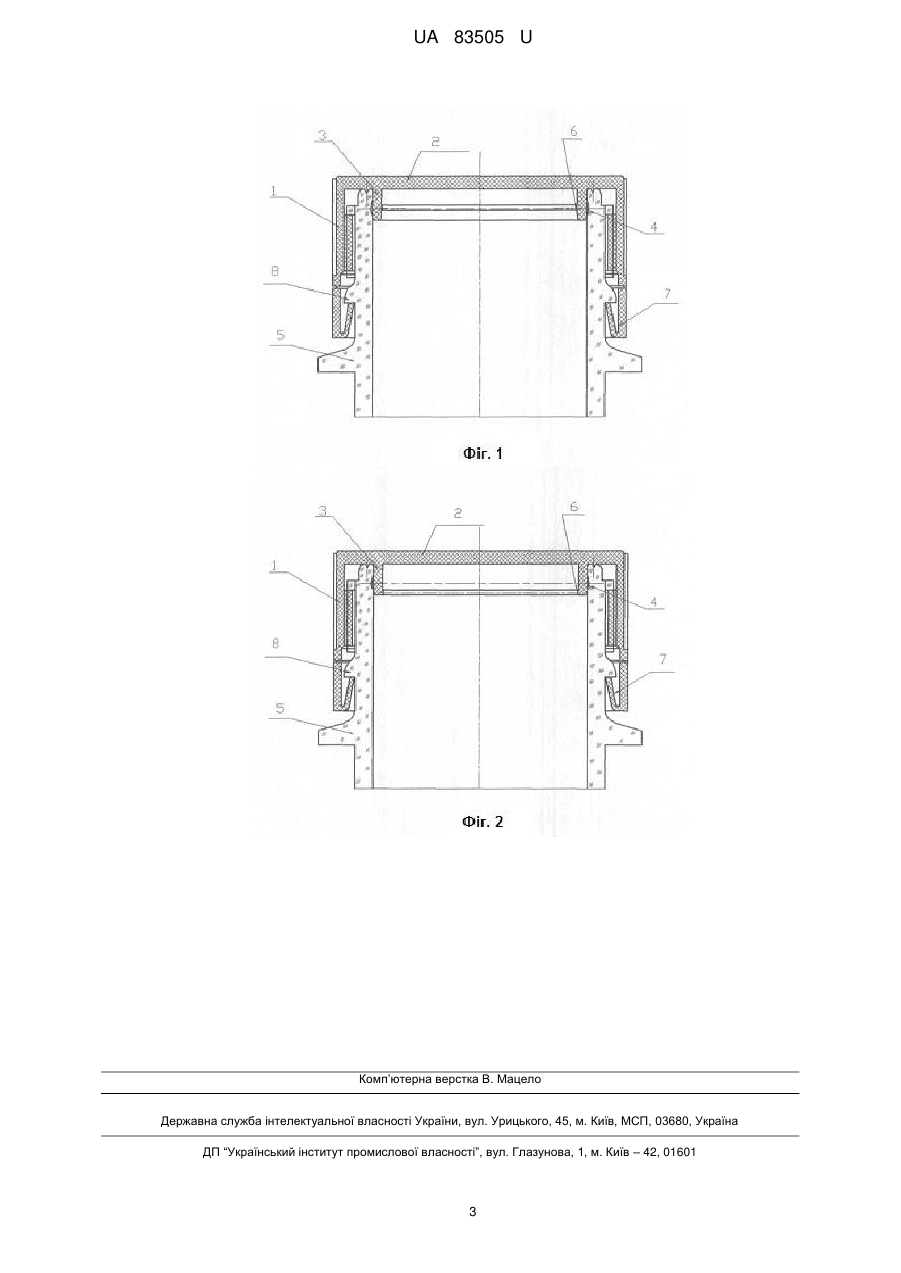

Реферат: Гвинтова пластмасова кришка для закупорки пляшок з газованими напоями має юбку із внутрішньою різьбою і виконане за одне ціле з юбкою практично плоске ззовні дископодібне денце, оснащене із внутрішньої сторони циліндричним виступом з кільцевим ущільнювальним елементом, орієнтованим у робочому положенні у бік горловини пляшки. Циліндричний виступ оснащений додатковим кільцевим елементом жорсткості, спрямованим до осі симетрії кришки. UA 83505 U (12) UA 83505 U UA 83505 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується конструкції гвинтових пластмасових кришок для закупорки переважно пластмасових пляшок з газованими напоями типу мінеральних і фруктових вод, штучно насичених діоксидом вуглецю. Знавцям фізичної хімії добре відомий закон Генрі, згідно з яким розчинність газів у рідких середовищах падає з ростом температури. Відповідно при нагріванні судин (наприклад, у результаті їх викладення з холодильника на прилавок у літній день) завжди відбувається бурхливе виділення газу з напоїв. Тому будь-яка тара, використовувана для зберігання, транспортування й роздрібного продажу газованих напоїв, повинна бути досить міцною, щоб витримувати стрибкоподібне підвищення тиску усередині неї, і герметично закупореною, щоб практично виключити стравлювання до атмосфери газу, що виділився з напою, до відкорковування судини. Дотримання цих умов тим важливіше, чим більше вихідна концентрація діоксиду вуглецю в рідині й, відповідно, чим більший внутрішній тиск може виникнути в судині внаслідок її випадкового нагрівання. Так, для зберігання напоїв типу пива або квасу, які слабко газовані внаслідок природних процесів бродіння, звичайно використовують скляні пляшки із загальновідомими обтискними пробками, тоді як для зберігання штучно сильногазованих мінеральних і фруктових вод використовують переважно пластмасові пляшки з більш надійними також пластмасовими гвинтовими кришками. Різноманітні приклади таких кришок відомі з міжнародної публікації WO 96/02430, австралійської заявки AU 627746 A, DE 4128474, UA 28002 С2, UA 42884 С2 і багатьох інших патентних документів. Донедавна типова пластмасова кришка для зазначених вище потреб мала практично плоске ззовні й усередині дископодібне денце й високу (звичайно більше 20 мм) гвинтову юбку з відносно довгою різьбою. Такі кришки після нагвинчування на горловини з незначним натягом забезпечували досить надійну герметизацію пляшок із сильногазованими напоями навіть за відсутності ущільнювальних прокладок між торцями горловин пляшок і денцями кришок. Однак масовий характер виробництва й споживання сильногазованих напоїв змусив виробників разової тари для них суттєво зменшити висоту кришок. На жаль, виграш у матеріалоємності обернувся помітним програшем у надійності герметизації пляшок. Дійсно, такі неминучі малозначні відхилення у формі й розмірах різьби на кришках і горловинах пляшок, що укладаються в поле допусків, на тлі коротких різьбових з'єднань можуть приводити до розгерметизації пляшок при зростанні внутрішнього тиску. Це примусило конструкторів до модифікації пластмасових гвинтових кришок. З UA 48039 U (і тотожного UA 17044 U того ж винахідника й патентовласника) відома гвинтова пластмасова кришка для закупорки пляшок з газованими напоями, яка найближча за конструкцією до запропонованої далі кришки. Ця відома кришка має юбку із внутрішньою різьбою і виконане за одне ціле з юбкою практично плоске ззовні дископодібне денце, оснащене із внутрішньої сторони циліндричним виступом з кільцевим ущільнювальним елементом, орієнтованим у робочому положенні у бік горловини пляшки. Для додаткової герметизації в зоні стику денця й юбки передбачені два ущільнювальні кільцеві виступи, які взаємодіють в робочому положенні з торцевою частиною горловини пляшки. Така кришка забезпечує герметичність до рівня внутрішнього тиску всередині пляшок близько 0,6 Мпа. Однак при подальшому (особливо стрибкоподібному) підвищенні тиску можливе відгинання стінки циліндричного виступу від горловини пляшки й прорив газу через утворений зазор під деформоване денце кришки й далі через нещільності або дефекти різьбового з'єднання в атмосферу. Крім того, уведення в конструкцію двох вищезгаданих кільцевих виступів ускладнює виготовлення кришок. Тому в основу корисної моделі поставлена задача вдосконаленням геометричної форми деталей виключити можливість прориву газу через зазор між циліндричним виступом і горловиною пляшки й, відповідно, створити суттєво більш надійну й зручну у виготовленні гвинтову пластмасову кришку для закупорки пляшок з газованими напоями. Ця задача вирішена тим, що у гвинтовій пластмасовій кришці для закупорки пляшок з газованими напоями, яка має юбку із внутрішньою різьбою і виконане за одне ціле з юбкою практично плоске ззовні дископодібне денце, оснащене із внутрішньої сторони циліндричним виступом з кільцевим ущільнювальним елементом, орієнтованим у робочому положенні у бік горловини пляшки, згідно з винахідницьким задумом циліндричний виступ оснащений додатковим кільцевим елементом жорсткості, спрямованим до осі симетрії кришки. У випадку зростання тиску газу усередині пляшки зазначений елемент жорсткості перешкоджає відгинанню краю циліндричного виступу й - у комбінації з раніше передбаченим 1 UA 83505 U 5 10 15 20 25 30 35 40 45 50 ущільнювальним елементом - виключає прорив газу через зазор між зазначеним виступом і горловиною пляшки навіть при внутрішньому тиску до 1,2 Мпа. Оскільки кільцевий ущільнювальний елемент і кільцевий елемент жорсткості розташовані тільки на циліндричному виступі, остільки кришки згідно з винахідницьким задумом простіші у виготовленні. Перша додаткова відмінність полягає в тому, що зазначені кільцеві елементи розташовані практично на одному рівні. Це максимально підвищує надійність герметизації пляшок, заповнених сильно газованими напоями. Друга додаткова відмінність полягає в тому, що кільцевий елемент жорсткості розташований нижче кільцевого ущільнювального елемента. Це полегшує виготовлення кришки. Далі суть корисної моделі пояснюється докладним описом її конструкції й способу застосування з посиланнями на креслення, де зображені на: фіг. 1 - кришка в робочому положенні на горловині пляшки (поздовжній розріз вертикальною площиною симетрії в збільшеному для наочності масштабі варіанта конструкції з розташуванням кільцевих елементів практично на одному рівні); фіг. 2 - те ж, що на фіг. 1 для варіанта конструкції, у якому кільцевий елемент жорсткості розташований нижче кільцевого ущільнювального елемента. Найкращі варіанти втілення винахідницького задуму Гвинтова пластмасова кришка для закупорки пляшок з газованими напоями (див. фігури 1 і 2) має юбку 1 із внутрішньою різьбою і виконане за одне ціле з юбкою практично плоске ззовні дископодібне денце 2. Це денце 2 оснащене із внутрішньої сторони циліндричним виступом 3 з кільцевим ущільнювальним елементом 4, який орієнтований у робочому положенні у бік горловини 5 пляшки. Циліндричний виступ 3 оснащений додатковим кільцевим елементом 6 жорсткості, спрямованим до осі симетрії кришки. Цей елемент 6 може бути розташований практично на одному рівні з кільцевим ущільнювальним елементом 4 (фіг. 1) або трохи нижче цього елемента 4 (фіг. 2). За бажанням юбка 1 може бути доповнена загальновідомим відривним контрольним кільцем 7, яке під час закупорки заскакує за кільцевий виступ 8 горловини 5 пляшки. Працює описана кришка в такий спосіб. При заповненні й закупорюванні верхня частина горловини 5 пляшки защемляється між юбкою 1 і кільцевим ущільнювальним елементом 4, а додатковий кільцевий елемент 6 жорсткості забезпечує щільне прилягання ущільнювального елемента 4 до стінки горловини 5 при підвищенні тиску усередині пляшки внаслідок нагрівання або збовтування її вмісту. Промислова придатність Запропоновані кришки можна масово виготовляти на наявному устаткуванні литтям під тиском із жорстких термопластів (наприклад: поліетилену, поліпропілену, полікарбонату або поліетилентерефталату (ПЕТ)), які придатні для контакту з напоями, і застосовувати на існуючих лініях закупорки довільних пляшок з газованими напоями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Гвинтова пластмасова кришка для закупорки пляшок з газованими напоями, яка має юбку із внутрішньою різьбою і виконане за одне ціле з юбкою практично плоске ззовні дископодібне денце, оснащене із внутрішньої сторони циліндричним виступом з кільцевим ущільнювальним елементом, орієнтованим у робочому положенні у бік горловини пляшки, яка відрізняється тим, що циліндричний виступ оснащений додатковим кільцевим елементом жорсткості, спрямованим до осі симетрії кришки. 2. Гвинтова пластмасова кришка за п. 1, яка відрізняється тим, що зазначені кільцеві елементи розташовані практично на одному рівні. 3. Гвинтова пластмасова кришка за п. 1, яка відрізняється тим, що кільцевий елемент жорсткості розташований нижче кільцевого ущільнювального елемента. 2 UA 83505 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
