Пристосування для закупорки пляшок зі спиртними напоями

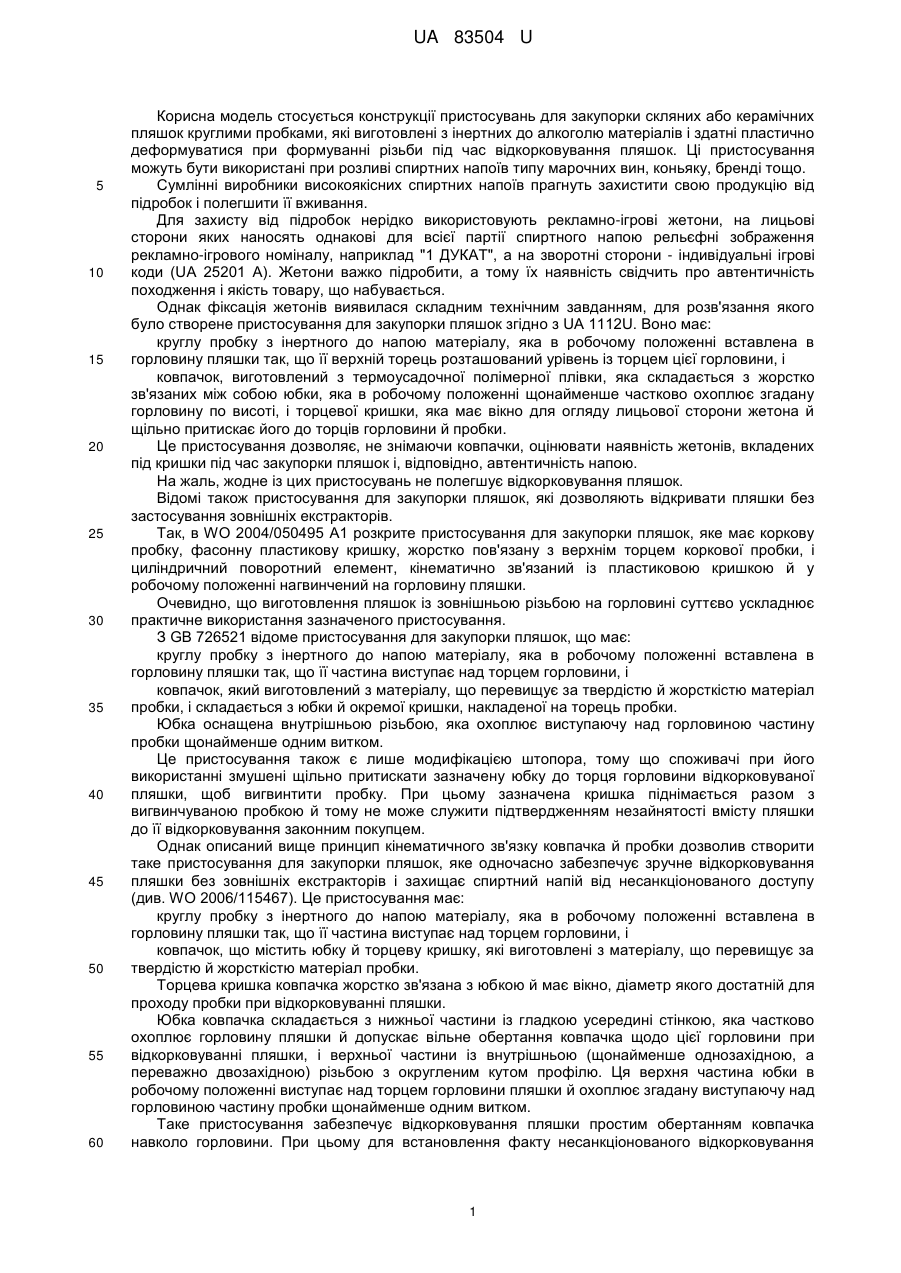

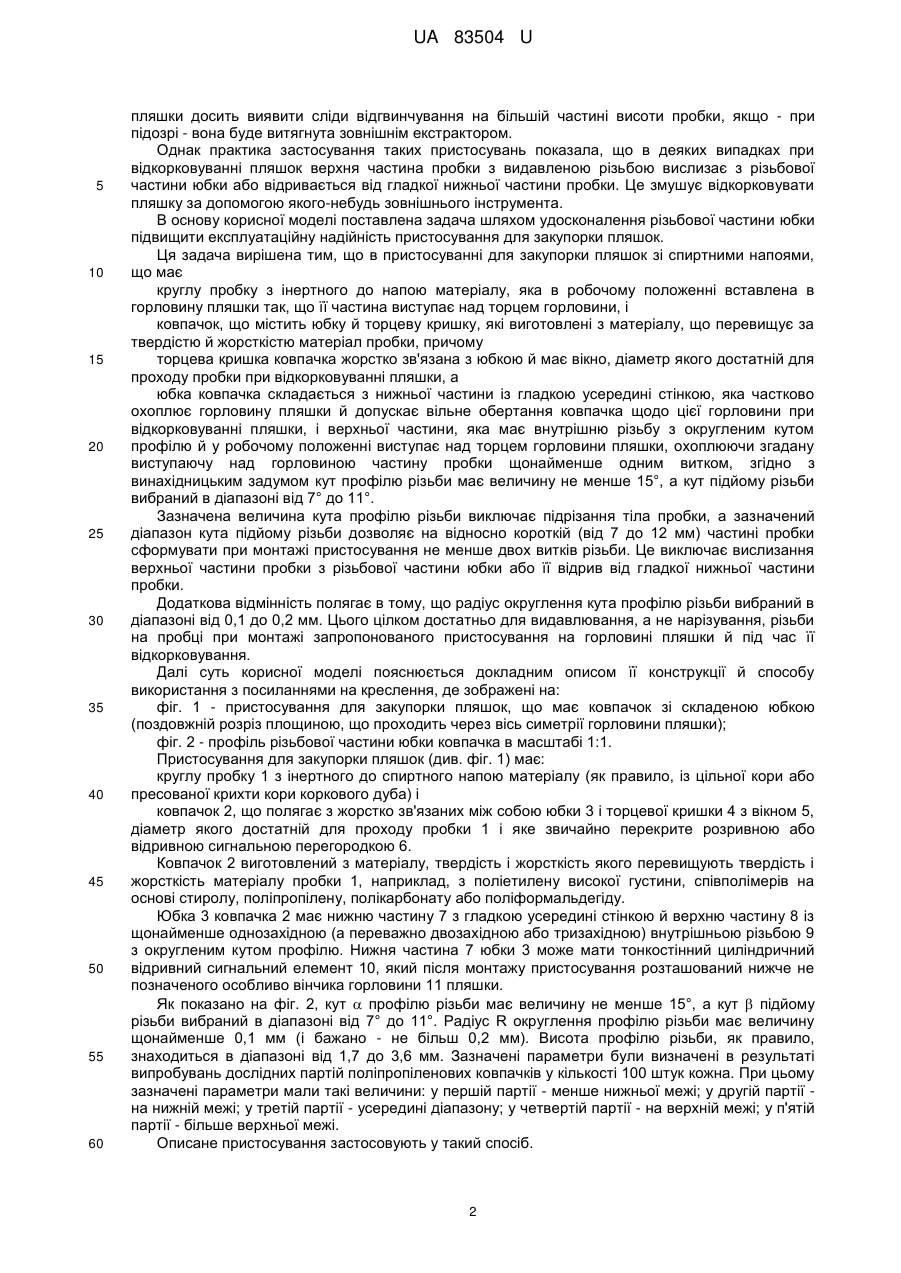

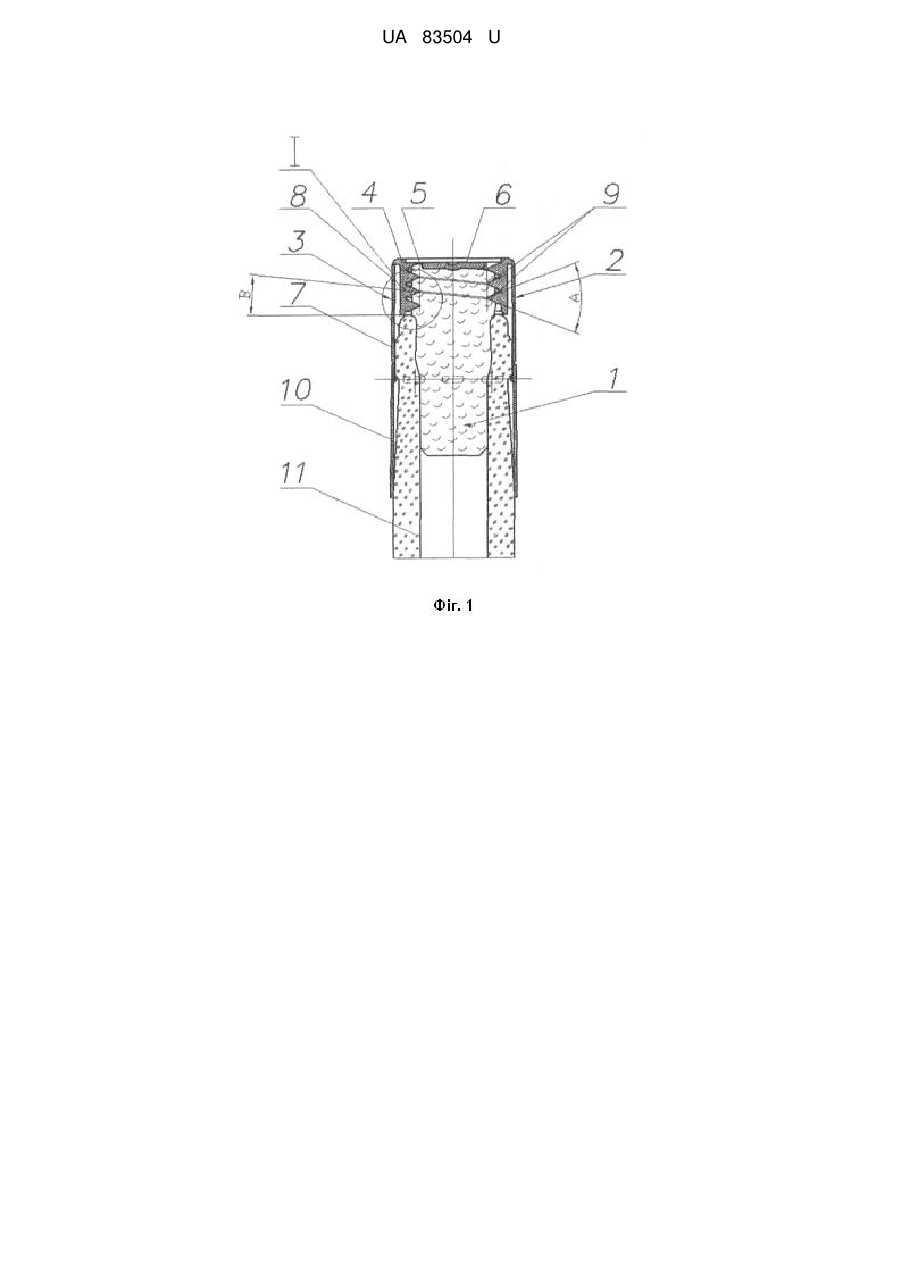

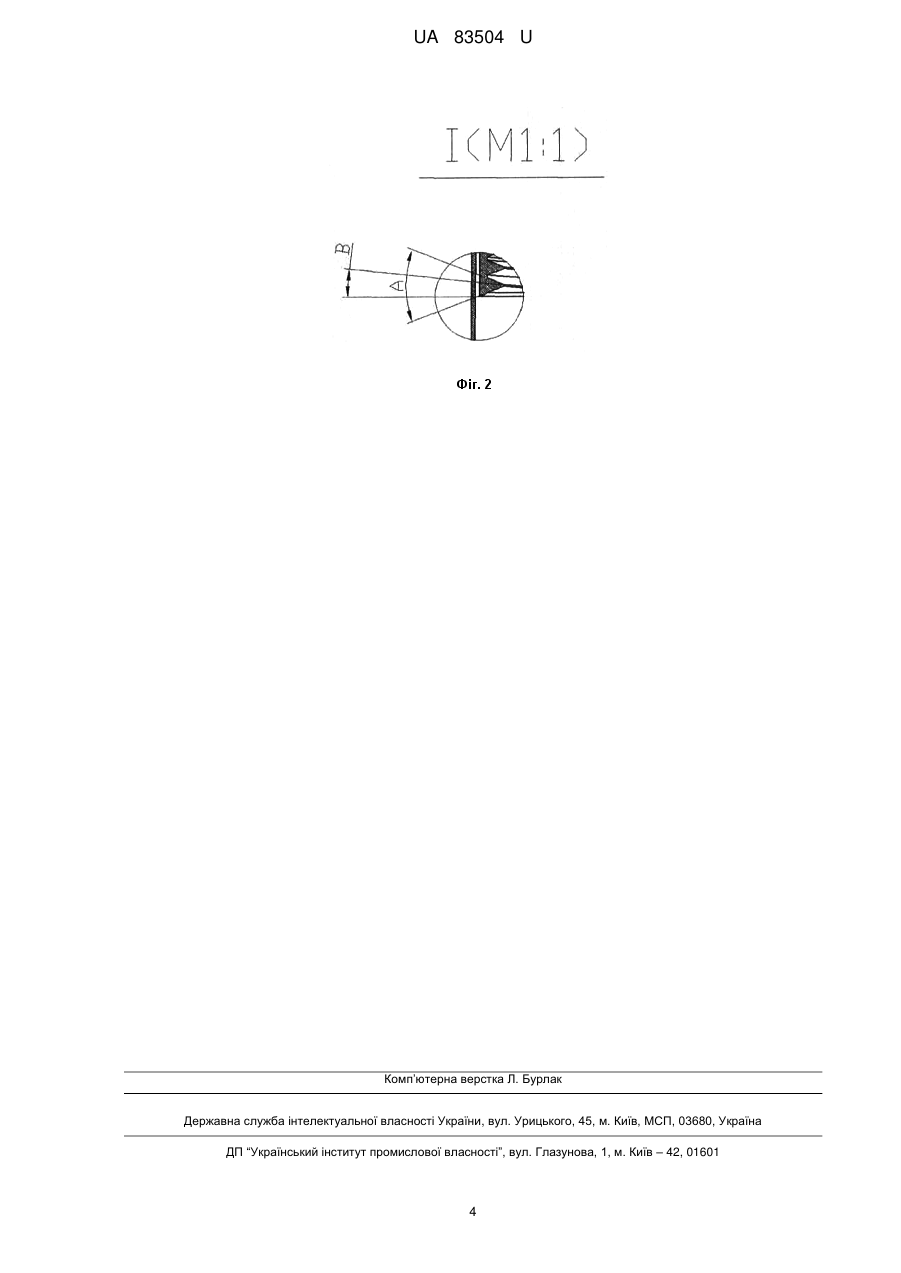

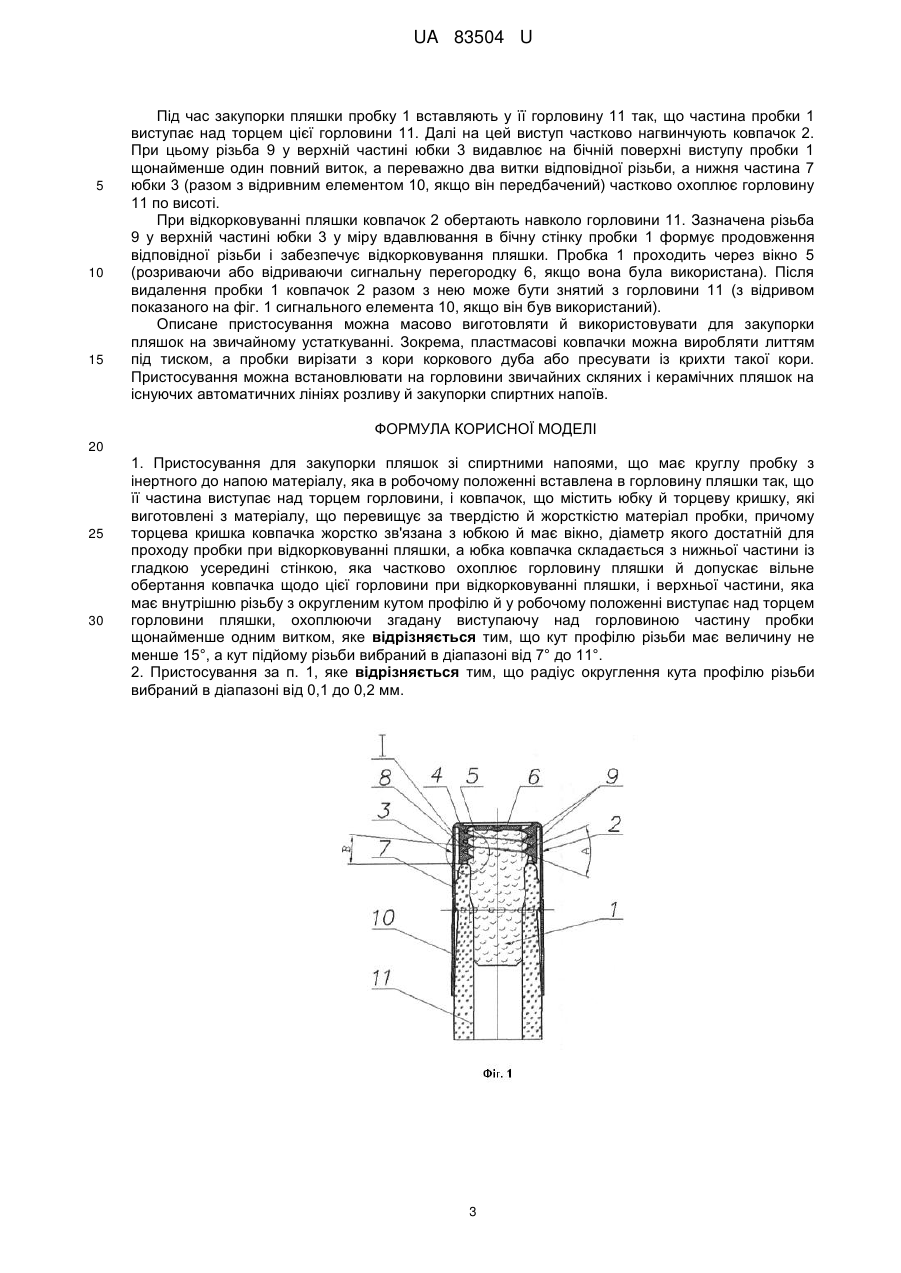

Реферат: UA 83504 U UA 83504 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується конструкції пристосувань для закупорки скляних або керамічних пляшок круглими пробками, які виготовлені з інертних до алкоголю матеріалів і здатні пластично деформуватися при формуванні різьби під час відкорковування пляшок. Ці пристосування можуть бути використані при розливі спиртних напоїв типу марочних вин, коньяку, бренді тощо. Сумлінні виробники високоякісних спиртних напоїв прагнуть захистити свою продукцію від підробок і полегшити її вживання. Для захисту від підробок нерідко використовують рекламно-ігрові жетони, на лицьові сторони яких наносять однакові для всієї партії спиртного напою рельєфні зображення рекламно-ігрового номіналу, наприклад "1 ДУКАТ", а на зворотні сторони - індивідуальні ігрові коди (UA 25201 А). Жетони важко підробити, а тому їх наявність свідчить про автентичність походження і якість товару, що набувається. Однак фіксація жетонів виявилася складним технічним завданням, для розв'язання якого було створене пристосування для закупорки пляшок згідно з UA 1112U. Воно має: круглу пробку з інертного до напою матеріалу, яка в робочому положенні вставлена в горловину пляшки так, що її верхній торець розташований урівень із торцем цієї горловини, і ковпачок, виготовлений з термоусадочної полімерної плівки, яка складається з жорстко зв'язаних між собою юбки, яка в робочому положенні щонайменше частково охоплює згадану горловину по висоті, і торцевої кришки, яка має вікно для огляду лицьової сторони жетона й щільно притискає його до торців горловини й пробки. Це пристосування дозволяє, не знімаючи ковпачки, оцінювати наявність жетонів, вкладених під кришки під час закупорки пляшок і, відповідно, автентичність напою. На жаль, жодне із цих пристосувань не полегшує відкорковування пляшок. Відомі також пристосування для закупорки пляшок, які дозволяють відкривати пляшки без застосування зовнішніх екстракторів. Так, в WO 2004/050495 А1 розкрите пристосування для закупорки пляшок, яке має коркову пробку, фасонну пластикову кришку, жорстко пов'язану з верхнім торцем коркової пробки, і циліндричний поворотний елемент, кінематично зв'язаний із пластиковою кришкою й у робочому положенні нагвинчений на горловину пляшки. Очевидно, що виготовлення пляшок із зовнішньою різьбою на горловині суттєво ускладнює практичне використання зазначеного пристосування. З GB 726521 відоме пристосування для закупорки пляшок, що має: круглу пробку з інертного до напою матеріалу, яка в робочому положенні вставлена в горловину пляшки так, що її частина виступає над торцем горловини, і ковпачок, який виготовлений з матеріалу, що перевищує за твердістю й жорсткістю матеріал пробки, і складається з юбки й окремої кришки, накладеної на торець пробки. Юбка оснащена внутрішньою різьбою, яка охоплює виступаючу над горловиною частину пробки щонайменше одним витком. Це пристосування також є лише модифікацією штопора, тому що споживачі при його використанні змушені щільно притискати зазначену юбку до торця горловини відкорковуваної пляшки, щоб вигвинтити пробку. При цьому зазначена кришка піднімається разом з вигвинчуваною пробкою й тому не може служити підтвердженням незайнятості вмісту пляшки до її відкорковування законним покупцем. Однак описаний вище принцип кінематичного зв'язку ковпачка й пробки дозволив створити таке пристосування для закупорки пляшок, яке одночасно забезпечує зручне відкорковування пляшки без зовнішніх екстракторів і захищає спиртний напій від несанкціонованого доступу (див. WO 2006/115467). Це пристосування має: круглу пробку з інертного до напою матеріалу, яка в робочому положенні вставлена в горловину пляшки так, що її частина виступає над торцем горловини, і ковпачок, що містить юбку й торцеву кришку, які виготовлені з матеріалу, що перевищує за твердістю й жорсткістю матеріал пробки. Торцева кришка ковпачка жорстко зв'язана з юбкою й має вікно, діаметр якого достатній для проходу пробки при відкорковуванні пляшки. Юбка ковпачка складається з нижньої частини із гладкою усередині стінкою, яка частково охоплює горловину пляшки й допускає вільне обертання ковпачка щодо цієї горловини при відкорковуванні пляшки, і верхньої частини із внутрішньою (щонайменше однозахідною, а переважно двозахідною) різьбою з округленим кутом профілю. Ця верхня частина юбки в робочому положенні виступає над торцем горловини пляшки й охоплює згадану виступаючу над горловиною частину пробки щонайменше одним витком. Таке пристосування забезпечує відкорковування пляшки простим обертанням ковпачка навколо горловини. При цьому для встановлення факту несанкціонованого відкорковування 1 UA 83504 U 5 10 15 20 25 30 35 40 45 50 55 60 пляшки досить виявити сліди відгвинчування на більшій частині висоти пробки, якщо - при підозрі - вона буде витягнута зовнішнім екстрактором. Однак практика застосування таких пристосувань показала, що в деяких випадках при відкорковуванні пляшок верхня частина пробки з видавленою різьбою вислизає з різьбової частини юбки або відривається від гладкої нижньої частини пробки. Це змушує відкорковувати пляшку за допомогою якого-небудь зовнішнього інструмента. В основу корисної моделі поставлена задача шляхом удосконалення різьбової частини юбки підвищити експлуатаційну надійність пристосування для закупорки пляшок. Ця задача вирішена тим, що в пристосуванні для закупорки пляшок зі спиртними напоями, що має круглу пробку з інертного до напою матеріалу, яка в робочому положенні вставлена в горловину пляшки так, що її частина виступає над торцем горловини, і ковпачок, що містить юбку й торцеву кришку, які виготовлені з матеріалу, що перевищує за твердістю й жорсткістю матеріал пробки, причому торцева кришка ковпачка жорстко зв'язана з юбкою й має вікно, діаметр якого достатній для проходу пробки при відкорковуванні пляшки, а юбка ковпачка складається з нижньої частини із гладкою усередині стінкою, яка частково охоплює горловину пляшки й допускає вільне обертання ковпачка щодо цієї горловини при відкорковуванні пляшки, і верхньої частини, яка має внутрішню різьбу з округленим кутом профілю й у робочому положенні виступає над торцем горловини пляшки, охоплюючи згадану виступаючу над горловиною частину пробки щонайменше одним витком, згідно з винахідницьким задумом кут профілю різьби має величину не менше 15°, а кут підйому різьби вибраний в діапазоні від 7° до 11°. Зазначена величина кута профілю різьби виключає підрізання тіла пробки, а зазначений діапазон кута підйому різьби дозволяє на відносно короткій (від 7 до 12 мм) частині пробки сформувати при монтажі пристосування не менше двох витків різьби. Це виключає вислизання верхньої частини пробки з різьбової частини юбки або її відрив від гладкої нижньої частини пробки. Додаткова відмінність полягає в тому, що радіус округлення кута профілю різьби вибраний в діапазоні від 0,1 до 0,2 мм. Цього цілком достатньо для видавлювання, а не нарізування, різьби на пробці при монтажі запропонованого пристосування на горловині пляшки й під час її відкорковування. Далі суть корисної моделі пояснюється докладним описом її конструкції й способу використання з посиланнями на креслення, де зображені на: фіг. 1 - пристосування для закупорки пляшок, що має ковпачок зі складеною юбкою (поздовжній розріз площиною, що проходить через вісь симетрії горловини пляшки); фіг. 2 - профіль різьбової частини юбки ковпачка в масштабі 1:1. Пристосування для закупорки пляшок (див. фіг. 1) має: круглу пробку 1 з інертного до спиртного напою матеріалу (як правило, із цільної кори або пресованої крихти кори коркового дуба) і ковпачок 2, що полягає з жорстко зв'язаних між собою юбки 3 і торцевої кришки 4 з вікном 5, діаметр якого достатній для проходу пробки 1 і яке звичайно перекрите розривною або відривною сигнальною перегородкою 6. Ковпачок 2 виготовлений з матеріалу, твердість і жорсткість якого перевищують твердість і жорсткість матеріалу пробки 1, наприклад, з поліетилену високої густини, співполімерів на основі стиролу, поліпропілену, полікарбонату або поліформальдегіду. Юбка 3 ковпачка 2 має нижню частину 7 з гладкою усередині стінкою й верхню частину 8 із щонайменше однозахідною (а переважно двозахідною або тризахідною) внутрішньою різьбою 9 з округленим кутом профілю. Нижня частина 7 юбки 3 може мати тонкостінний циліндричний відривний сигнальний елемент 10, який після монтажу пристосування розташований нижче не позначеного особливо вінчика горловини 11 пляшки. Як показано на фіг. 2, кут  профілю різьби має величину не менше 15°, а кут  підйому різьби вибраний в діапазоні від 7° до 11°. Радіус R округлення профілю різьби має величину щонайменше 0,1 мм (і бажано - не більш 0,2 мм). Висота профілю різьби, як правило, знаходиться в діапазоні від 1,7 до 3,6 мм. Зазначені параметри були визначені в результаті випробувань дослідних партій поліпропіленових ковпачків у кількості 100 штук кожна. При цьому зазначені параметри мали такі величини: у першій партії - менше нижньої межі; у другій партії на нижній межі; у третій партії - усередині діапазону; у четвертій партії - на верхній межі; у п'ятій партії - більше верхньої межі. Описане пристосування застосовують у такий спосіб. 2 UA 83504 U 5 10 15 Під час закупорки пляшки пробку 1 вставляють у її горловину 11 так, що частина пробки 1 виступає над торцем цієї горловини 11. Далі на цей виступ частково нагвинчують ковпачок 2. При цьому різьба 9 у верхній частині юбки 3 видавлює на бічній поверхні виступу пробки 1 щонайменше один повний виток, а переважно два витки відповідної різьби, а нижня частина 7 юбки 3 (разом з відривним елементом 10, якщо він передбачений) частково охоплює горловину 11 по висоті. При відкорковуванні пляшки ковпачок 2 обертають навколо горловини 11. Зазначена різьба 9 у верхній частині юбки 3 у міру вдавлювання в бічну стінку пробки 1 формує продовження відповідної різьби і забезпечує відкорковування пляшки. Пробка 1 проходить через вікно 5 (розриваючи або відриваючи сигнальну перегородку 6, якщо вона була використана). Після видалення пробки 1 ковпачок 2 разом з нею може бути знятий з горловини 11 (з відривом показаного на фіг. 1 сигнального елемента 10, якщо він був використаний). Описане пристосування можна масово виготовляти й використовувати для закупорки пляшок на звичайному устаткуванні. Зокрема, пластмасові ковпачки можна виробляти литтям під тиском, а пробки вирізати з кори коркового дуба або пресувати із крихти такої кори. Пристосування можна встановлювати на горловини звичайних скляних і керамічних пляшок на існуючих автоматичних лініях розливу й закупорки спиртних напоїв. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Пристосування для закупорки пляшок зі спиртними напоями, що має круглу пробку з інертного до напою матеріалу, яка в робочому положенні вставлена в горловину пляшки так, що її частина виступає над торцем горловини, і ковпачок, що містить юбку й торцеву кришку, які виготовлені з матеріалу, що перевищує за твердістю й жорсткістю матеріал пробки, причому торцева кришка ковпачка жорстко зв'язана з юбкою й має вікно, діаметр якого достатній для проходу пробки при відкорковуванні пляшки, а юбка ковпачка складається з нижньої частини із гладкою усередині стінкою, яка частково охоплює горловину пляшки й допускає вільне обертання ковпачка щодо цієї горловини при відкорковуванні пляшки, і верхньої частини, яка має внутрішню різьбу з округленим кутом профілю й у робочому положенні виступає над торцем горловини пляшки, охоплюючи згадану виступаючу над горловиною частину пробки щонайменше одним витком, яке відрізняється тим, що кут профілю різьби має величину не менше 15°, а кут підйому різьби вибраний в діапазоні від 7° до 11°. 2. Пристосування за п. 1, яке відрізняється тим, що радіус округлення кута профілю різьби вибраний в діапазоні від 0,1 до 0,2 мм. 3 UA 83504 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
