Пристрій для визначення різниці механічних напруг у феромагнітних конструкціях

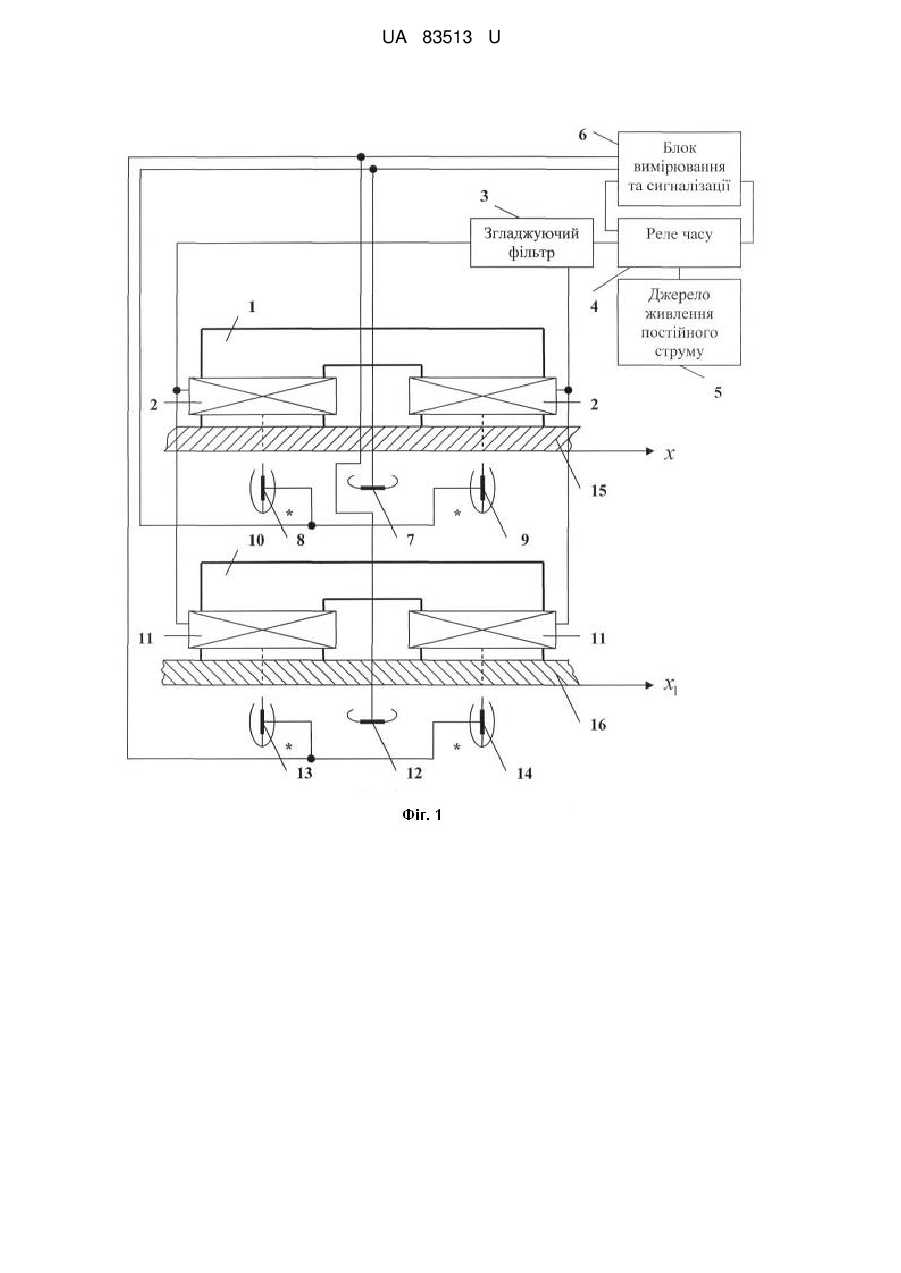

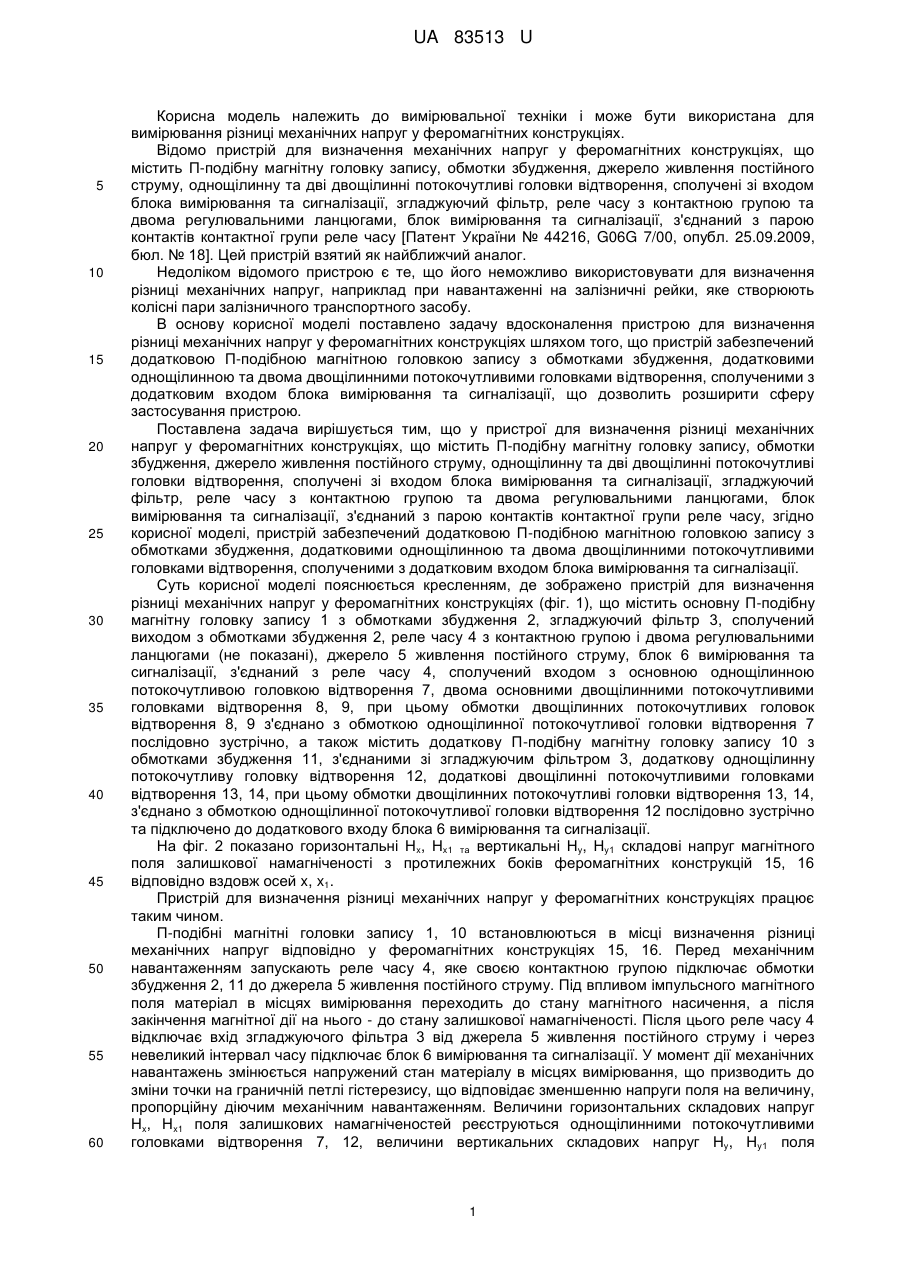

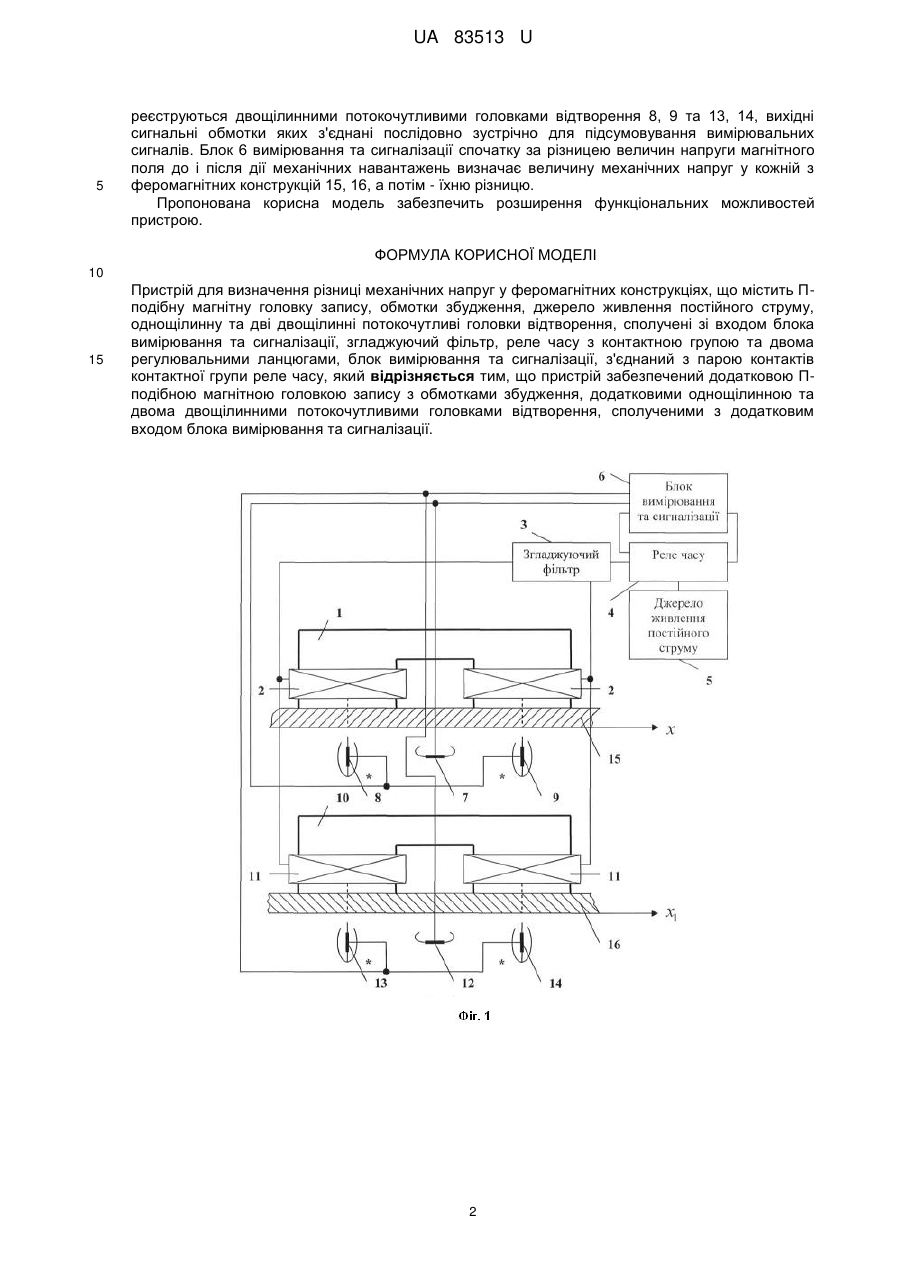

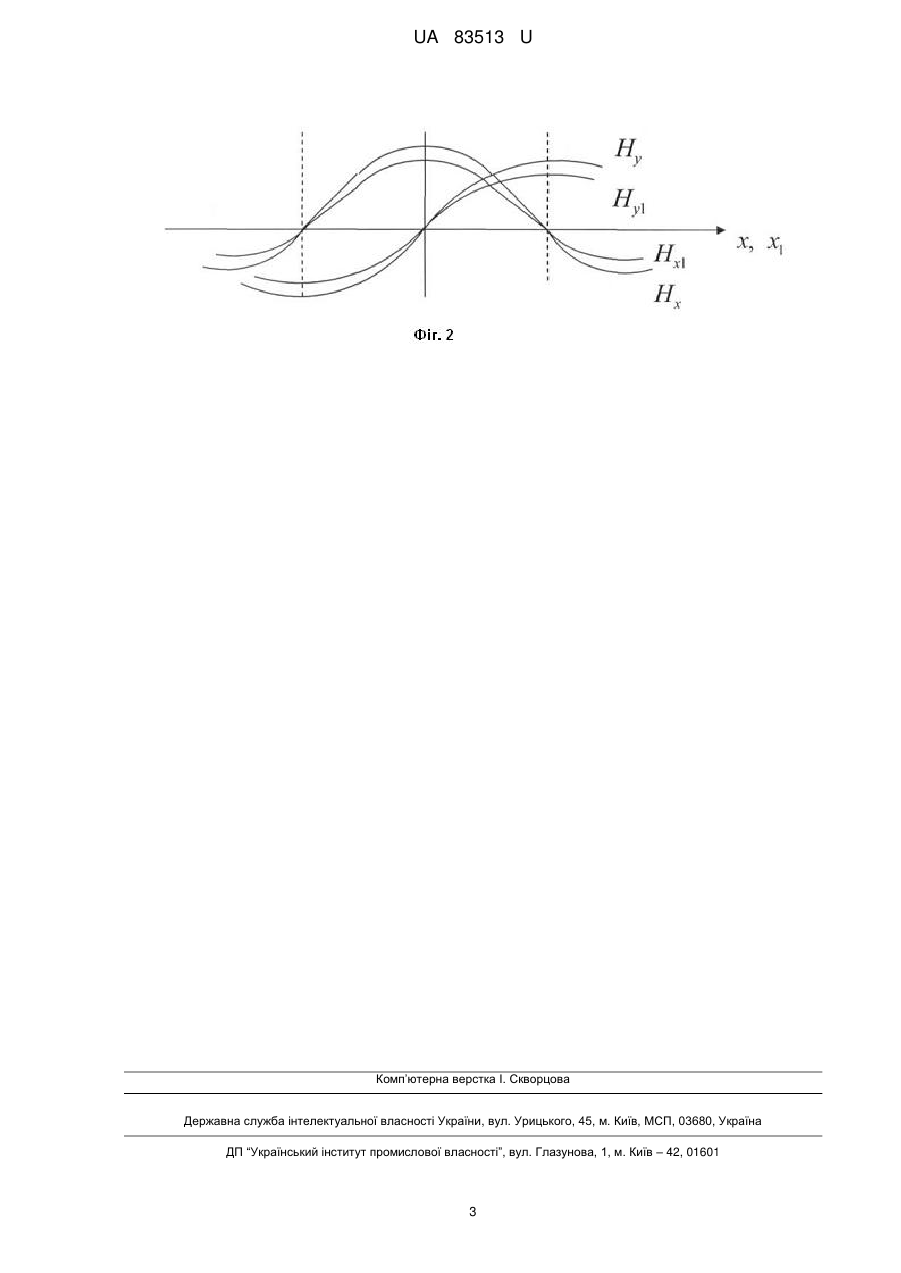

Реферат: Пристрій для визначення різниці механічних напруг у феромагнітних конструкціях містить Пподібну магнітну головку запису, обмотки збудження, джерело живлення постійного струму, однощілинну та дві двощілинні потокочутливі головки відтворення, сполучені зі входом блока вимірювання та сигналізації, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу. Пристрій забезпечений додатковою П-подібною магнітною головкою запису з обмотками збудження, додатковими однощілинною та двома двощілинними потокочутливими головками відтворення, сполученими з додатковим входом блока вимірювання та сигналізації. UA 83513 U (12) UA 83513 U UA 83513 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальної техніки і може бути використана для вимірювання різниці механічних напруг у феромагнітних конструкціях. Відомо пристрій для визначення механічних напруг у феромагнітних конструкціях, що містить П-подібну магнітну головку запису, обмотки збудження, джерело живлення постійного струму, однощілинну та дві двощілинні потокочутливі головки відтворення, сполучені зі входом блока вимірювання та сигналізації, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу [Патент України № 44216, G06G 7/00, опубл. 25.09.2009, бюл. № 18]. Цей пристрій взятий як найближчий аналог. Недоліком відомого пристрою є те, що його неможливо використовувати для визначення різниці механічних напруг, наприклад при навантаженні на залізничні рейки, яке створюють колісні пари залізничного транспортного засобу. В основу корисної моделі поставлено задачу вдосконалення пристрою для визначення різниці механічних напруг у феромагнітних конструкціях шляхом того, що пристрій забезпечений додатковою П-подібною магнітною головкою запису з обмотками збудження, додатковими однощілинною та двома двощілинними потокочутливими головками відтворення, сполученими з додатковим входом блока вимірювання та сигналізації, що дозволить розширити сферу застосування пристрою. Поставлена задача вирішується тим, що у пристрої для визначення різниці механічних напруг у феромагнітних конструкціях, що містить П-подібну магнітну головку запису, обмотки збудження, джерело живлення постійного струму, однощілинну та дві двощілинні потокочутливі головки відтворення, сполучені зі входом блока вимірювання та сигналізації, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, згідно корисної моделі, пристрій забезпечений додатковою П-подібною магнітною головкою запису з обмотками збудження, додатковими однощілинною та двома двощілинними потокочутливими головками відтворення, сполученими з додатковим входом блока вимірювання та сигналізації. Суть корисної моделі пояснюється кресленням, де зображено пристрій для визначення різниці механічних напруг у феромагнітних конструкціях (фіг. 1), що містить основну П-подібну магнітну головку запису 1 з обмотками збудження 2, згладжуючий фільтр 3, сполучений виходом з обмотками збудження 2, реле часу 4 з контактною групою і двома регулювальними ланцюгами (не показані), джерело 5 живлення постійного струму, блок 6 вимірювання та сигналізації, з'єднаний з реле часу 4, сполучений входом з основною однощілинною потокочутливою головкою відтворення 7, двома основними двощілинними потокочутливими головками відтворення 8, 9, при цьому обмотки двощілинних потокочутливих головок відтворення 8, 9 з'єднано з обмоткою однощілинної потокочутливої головки відтворення 7 послідовно зустрічно, а також містить додаткову П-подібну магнітну головку запису 10 з обмотками збудження 11, з'єднаними зі згладжуючим фільтром 3, додаткову однощілинну потокочутливу головку відтворення 12, додаткові двощілинні потокочутливими головками відтворення 13, 14, при цьому обмотки двощілинних потокочутливі головки відтворення 13, 14, з'єднано з обмоткою однощілинної потокочутливої головки відтворення 12 послідовно зустрічно та підключено до додаткового входу блока 6 вимірювання та сигналізації. На фіг. 2 показано горизонтальні Нx, Нx1 та вертикальні Ну, Ну1 складові напруг магнітного поля залишкової намагніченості з протилежних боків феромагнітних конструкцій 15, 16 відповідно вздовж осейx, x1. Пристрій для визначення різниці механічних напруг у феромагнітних конструкціях працює таким чином. П-подібні магнітні головки запису 1, 10 встановлюються в місці визначення різниці механічних напруг відповідно у феромагнітних конструкціях 15, 16. Перед механічним навантаженням запускають реле часу 4, яке своєю контактною групою підключає обмотки збудження 2, 11 до джерела 5 живлення постійного струму. Під впливом імпульсного магнітного поля матеріал в місцях вимірювання переходить до стану магнітного насичення, а після закінчення магнітної дії на нього - до стану залишкової намагніченості. Після цього реле часу 4 відключає вхід згладжуючого фільтра 3 від джерела 5 живлення постійного струму і через невеликий інтервал часу підключає блок 6 вимірювання та сигналізації. У момент дії механічних навантажень змінюється напружений стан матеріалу в місцях вимірювання, що призводить до зміни точки на граничній петлі гістерезису, що відповідає зменшенню напруги поля на величину, пропорційну діючим механічним навантаженням. Величини горизонтальних складових напруг Нx, Нx1 поля залишкових намагніченостей реєструються однощілинними потокочутливими головками відтворення 7, 12, величини вертикальних складових напруг Ну, Ну1 поля 1 UA 83513 U 5 реєструються двощілинними потокочутливими головками відтворення 8, 9 та 13, 14, вихідні сигнальні обмотки яких з'єднані послідовно зустрічно для підсумовування вимірювальних сигналів. Блок 6 вимірювання та сигналізації спочатку за різницею величин напруги магнітного поля до і після дії механічних навантажень визначає величину механічних напруг у кожній з феромагнітних конструкцій 15, 16, а потім - їхню різницю. Пропонована корисна модель забезпечить розширення функціональних можливостей пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для визначення різниці механічних напруг у феромагнітних конструкціях, що містить Пподібну магнітну головку запису, обмотки збудження, джерело живлення постійного струму, однощілинну та дві двощілинні потокочутливі головки відтворення, сполучені зі входом блока вимірювання та сигналізації, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, який відрізняється тим, що пристрій забезпечений додатковою Пподібною магнітною головкою запису з обмотками збудження, додатковими однощілинною та двома двощілинними потокочутливими головками відтворення, сполученими з додатковим входом блока вимірювання та сигналізації. 2 UA 83513 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
