Пристрій для визначення різниці механічних напруг у феромагнітних конструкціях

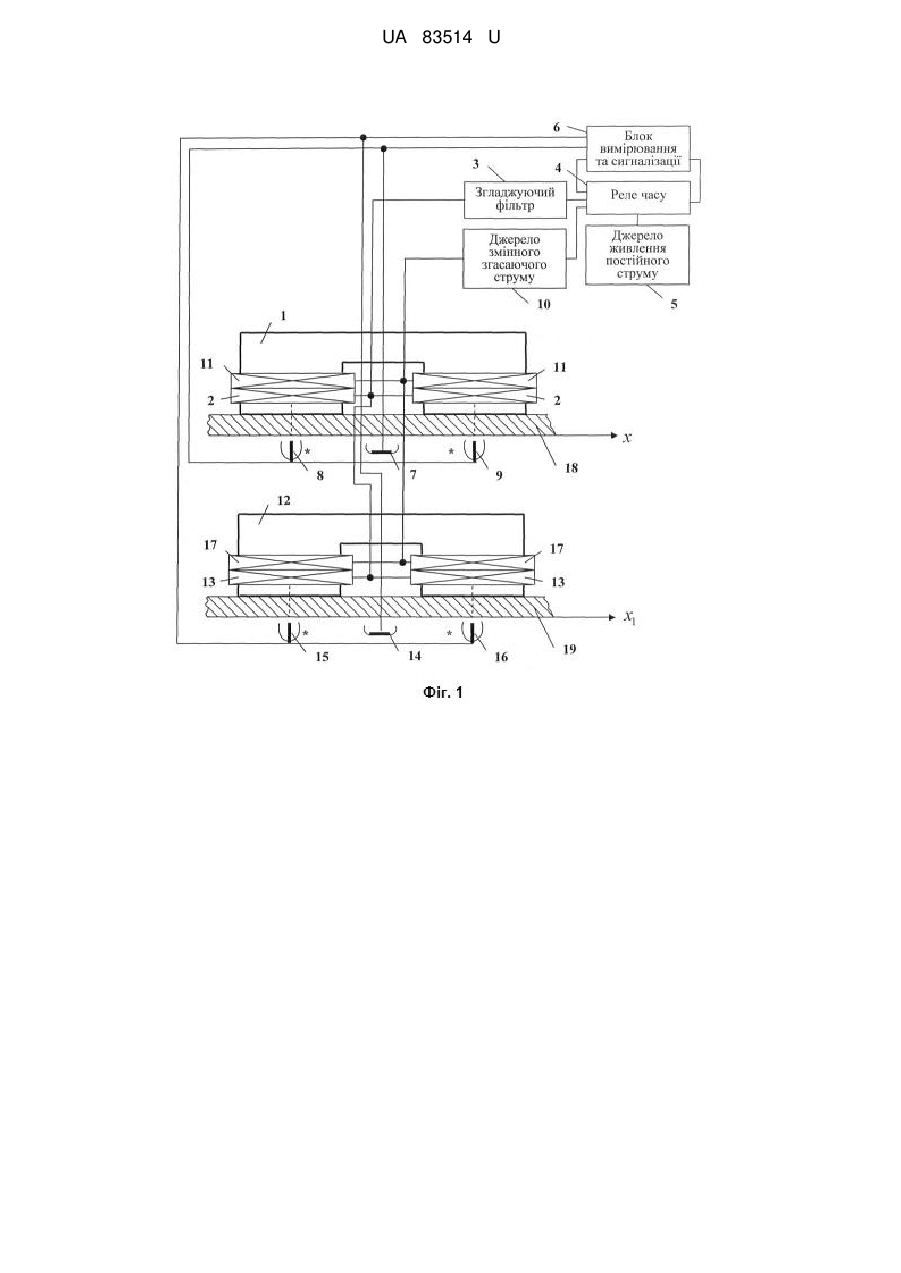

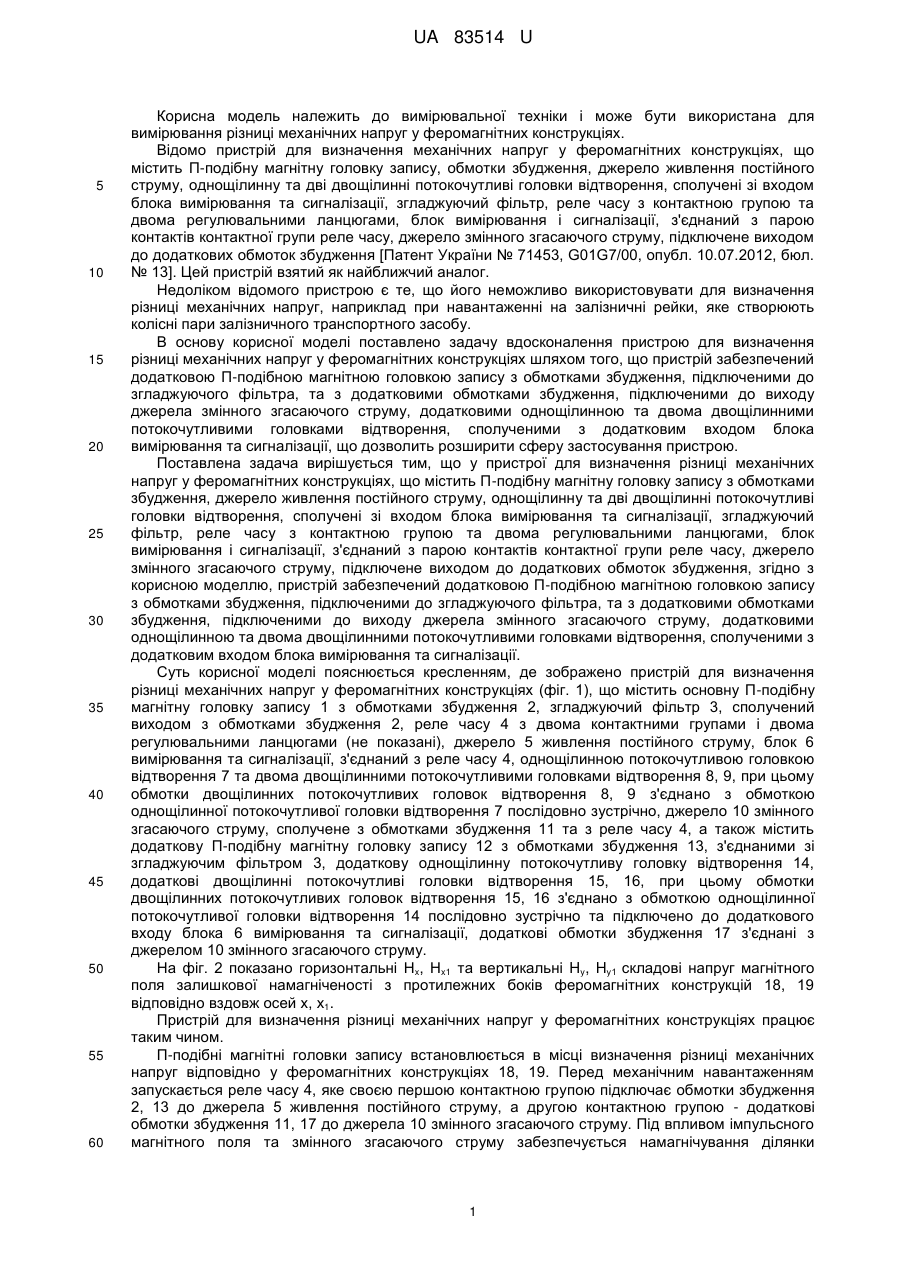

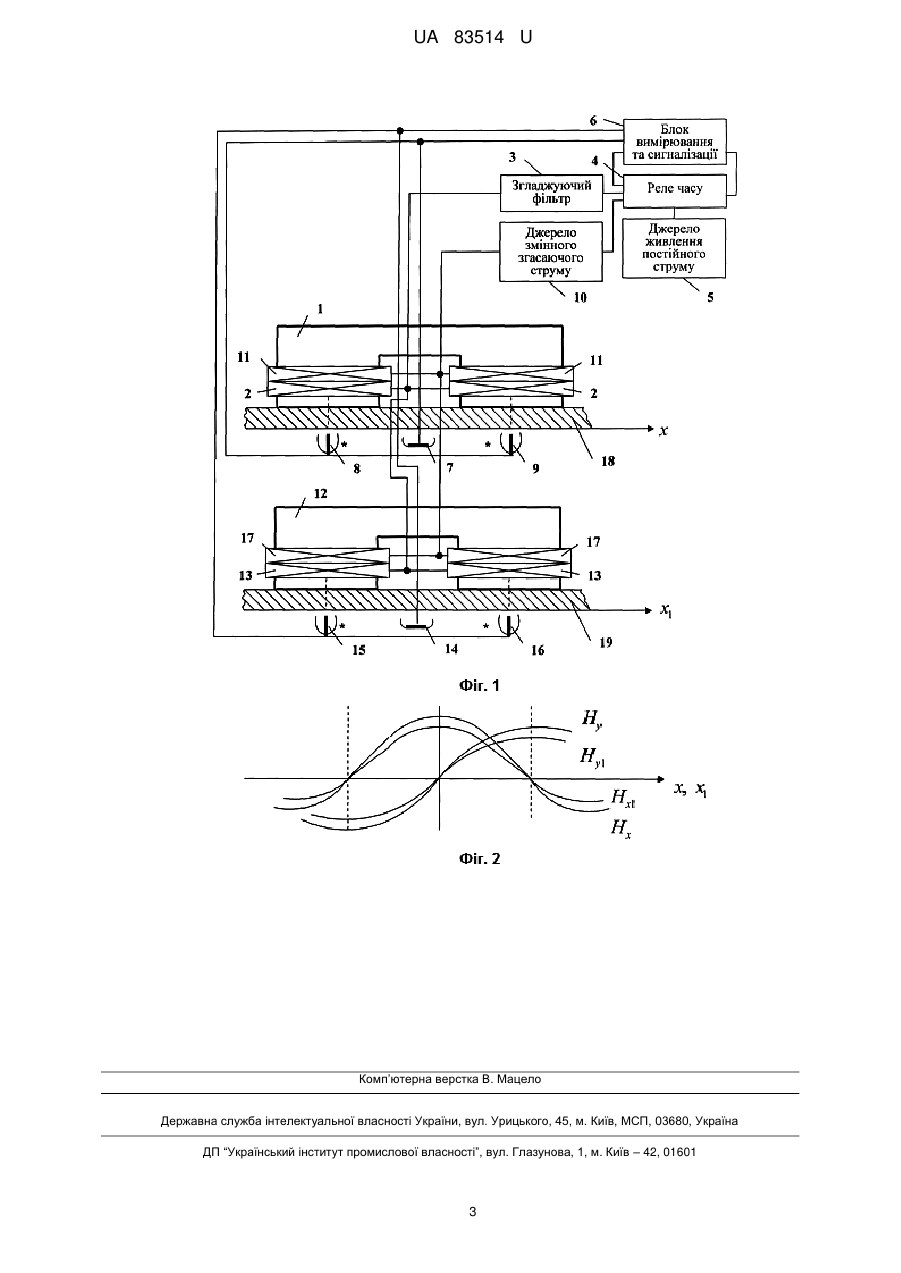

Реферат: Пристрій для визначення різниці механічних напруг у феромагнітних конструкціях містить Пподібну магнітну головку запису з обмотками збудження, джерело живлення постійного струму, однощілинну та дві двощілинні потокочутливі головки відтворення, сполучені зі входом блоку вимірювання та сигналізації, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання і сигналізації, з'єднаний з парою контактів контактної групи реле часу, джерело змінного згасаючого струму, підключене виходом до додаткових обмоток збудження. Пристрій забезпечений додатковою П-подібною магнітною головкою запису з обмотками збудження, підключеними до згладжуючого фільтра, та з додатковими обмотками збудження, підключеними до виходу джерела змінного згасаючого струму, додатковими однощілинною та двома двощілинними потокочутливими головками відтворення, сполученими з додатковим входом блока вимірювання та сигналізації. UA 83514 U (12) UA 83514 U UA 83514 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальної техніки і може бути використана для вимірювання різниці механічних напруг у феромагнітних конструкціях. Відомо пристрій для визначення механічних напруг у феромагнітних конструкціях, що містить П-подібну магнітну головку запису, обмотки збудження, джерело живлення постійного струму, однощілинну та дві двощілинні потокочутливі головки відтворення, сполучені зі входом блока вимірювання та сигналізації, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання і сигналізації, з'єднаний з парою контактів контактної групи реле часу, джерело змінного згасаючого струму, підключене виходом до додаткових обмоток збудження [Патент України № 71453, G01G7/00, опубл. 10.07.2012, бюл. № 13]. Цей пристрій взятий як найближчий аналог. Недоліком відомого пристрою є те, що його неможливо використовувати для визначення різниці механічних напруг, наприклад при навантаженні на залізничні рейки, яке створюють колісні пари залізничного транспортного засобу. В основу корисної моделі поставлено задачу вдосконалення пристрою для визначення різниці механічних напруг у феромагнітних конструкціях шляхом того, що пристрій забезпечений додатковою П-подібною магнітною головкою запису з обмотками збудження, підключеними до згладжуючого фільтра, та з додатковими обмотками збудження, підключеними до виходу джерела змінного згасаючого струму, додатковими однощілинною та двома двощілинними потокочутливими головками відтворення, сполученими з додатковим входом блока вимірювання та сигналізації, що дозволить розширити сферу застосування пристрою. Поставлена задача вирішується тим, що у пристрої для визначення різниці механічних напруг у феромагнітних конструкціях, що містить П-подібну магнітну головку запису з обмотками збудження, джерело живлення постійного струму, однощілинну та дві двощілинні потокочутливі головки відтворення, сполучені зі входом блока вимірювання та сигналізації, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання і сигналізації, з'єднаний з парою контактів контактної групи реле часу, джерело змінного згасаючого струму, підключене виходом до додаткових обмоток збудження, згідно з корисною моделлю, пристрій забезпечений додатковою П-подібною магнітною головкою запису з обмотками збудження, підключеними до згладжуючого фільтра, та з додатковими обмотками збудження, підключеними до виходу джерела змінного згасаючого струму, додатковими однощілинною та двома двощілинними потокочутливими головками відтворення, сполученими з додатковим входом блока вимірювання та сигналізації. Суть корисної моделі пояснюється кресленням, де зображено пристрій для визначення різниці механічних напруг у феромагнітних конструкціях (фіг. 1), що містить основну П-подібну магнітну головку запису 1 з обмотками збудження 2, згладжуючий фільтр 3, сполучений виходом з обмотками збудження 2, реле часу 4 з двома контактними групами і двома регулювальними ланцюгами (не показані), джерело 5 живлення постійного струму, блок 6 вимірювання та сигналізації, з'єднаний з реле часу 4, однощілинною потокочутливою головкою відтворення 7 та двома двощілинними потокочутливими головками відтворення 8, 9, при цьому обмотки двощілинних потокочутливих головок відтворення 8, 9 з'єднано з обмоткою однощілинної потокочутливої головки відтворення 7 послідовно зустрічно, джерело 10 змінного згасаючого струму, сполучене з обмотками збудження 11 та з реле часу 4, а також містить додаткову П-подібну магнітну головку запису 12 з обмотками збудження 13, з'єднаними зі згладжуючим фільтром 3, додаткову однощілинну потокочутливу головку відтворення 14, додаткові двощілинні потокочутливі головки відтворення 15, 16, при цьому обмотки двощілинних потокочутливих головок відтворення 15, 16 з'єднано з обмоткою однощілинної потокочутливої головки відтворення 14 послідовно зустрічно та підключено до додаткового входу блока 6 вимірювання та сигналізації, додаткові обмотки збудження 17 з'єднані з джерелом 10 змінного згасаючого струму. На фіг. 2 показано горизонтальні Нx, Нx1 та вертикальні Hу, Hу1 складові напруг магнітного поля залишкової намагніченості з протилежних боків феромагнітних конструкцій 18, 19 відповідно вздовж осей х, х1. Пристрій для визначення різниці механічних напруг у феромагнітних конструкціях працює таким чином. П-подібні магнітні головки запису встановлюється в місці визначення різниці механічних напруг відповідно у феромагнітних конструкціях 18, 19. Перед механічним навантаженням запускається реле часу 4, яке своєю першою контактною групою підключає обмотки збудження 2, 13 до джерела 5 живлення постійного струму, а другою контактною групою - додаткові обмотки збудження 11, 17 до джерела 10 змінного згасаючого струму. Під впливом імпульсного магнітного поля та змінного згасаючого струму забезпечується намагнічування ділянки 1 UA 83514 U 5 10 15 20 25 30 феромагнітних конструкцій 18, 19 по безгістерезісній кривій намагнічування, у результаті чого ділянка феромагнітних конструкцій в місці вимірювання переходить до стану магнітного насичення, а після закінчення магнітної дії на них - до стану залишкової намагніченості. Після цього реле часу 4 відключає вхід згладжуючого фільтра 3 від джерела 5 живлення постійного струму, а джерело 10 змінного згасаючого струму від додаткових обмоток збудження 11, 17 і через невеликий інтервал часу підключає блок 6 вимірювання та сигналізації. У момент дії механічних навантажень змінюється напружений стан матеріалу в місцях вимірювання, що призводить до зміни точки на граничній петлі гістерезису, що відповідає зменшенню напруг поля на величини, пропорційні діючим механічним навантаженням. Величини горизонтальних складових напруг Нx, Нх1 поля залишкових намагніченостей реєструються однощілинними потокочутливими головками відтворення 7, 14, величини вертикальних складових напруг Ну, Ну1 поля реєструються двощілинними потокочутливими головками відтворення 8, 9 та 15, 16, вихідні сигнальні обмотки яких з'єднані послідовно зустрічно для підсумовування вимірювальних сигналів. Блок 6 вимірювання та сигналізації спочатку за різницею величин напруги магнітного поля до і після дії механічних навантажень визначає величину механічних напруг у кожній з феромагнітних конструкцій 18, 19, а потім - їхню різницю. Пропонована корисна модель забезпечить розширення функціональних можливостей пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для визначення різниці механічних напруг у феромагнітних конструкціях, що містить Пподібну магнітну головку запису з обмотками збудження, джерело живлення постійного струму, однощілинну та дві двощілинні потокочутливі головки відтворення, сполучені зі входом блоку вимірювання та сигналізації, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання і сигналізації, з'єднаний з парою контактів контактної групи реле часу, джерело змінного згасаючого струму, підключене виходом до додаткових обмоток збудження, який відрізняється тим, що пристрій забезпечений додатковою П-подібною магнітною головкою запису з обмотками збудження, підключеними до згладжуючого фільтра, та з додатковими обмотками збудження, підключеними до виходу джерела змінного згасаючого струму, додатковими однощілинною та двома двощілинними потокочутливими головками відтворення, сполученими з додатковим входом блока вимірювання та сигналізації. 2 UA 83514 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
