Пристрій для зчитування двійкової інформації

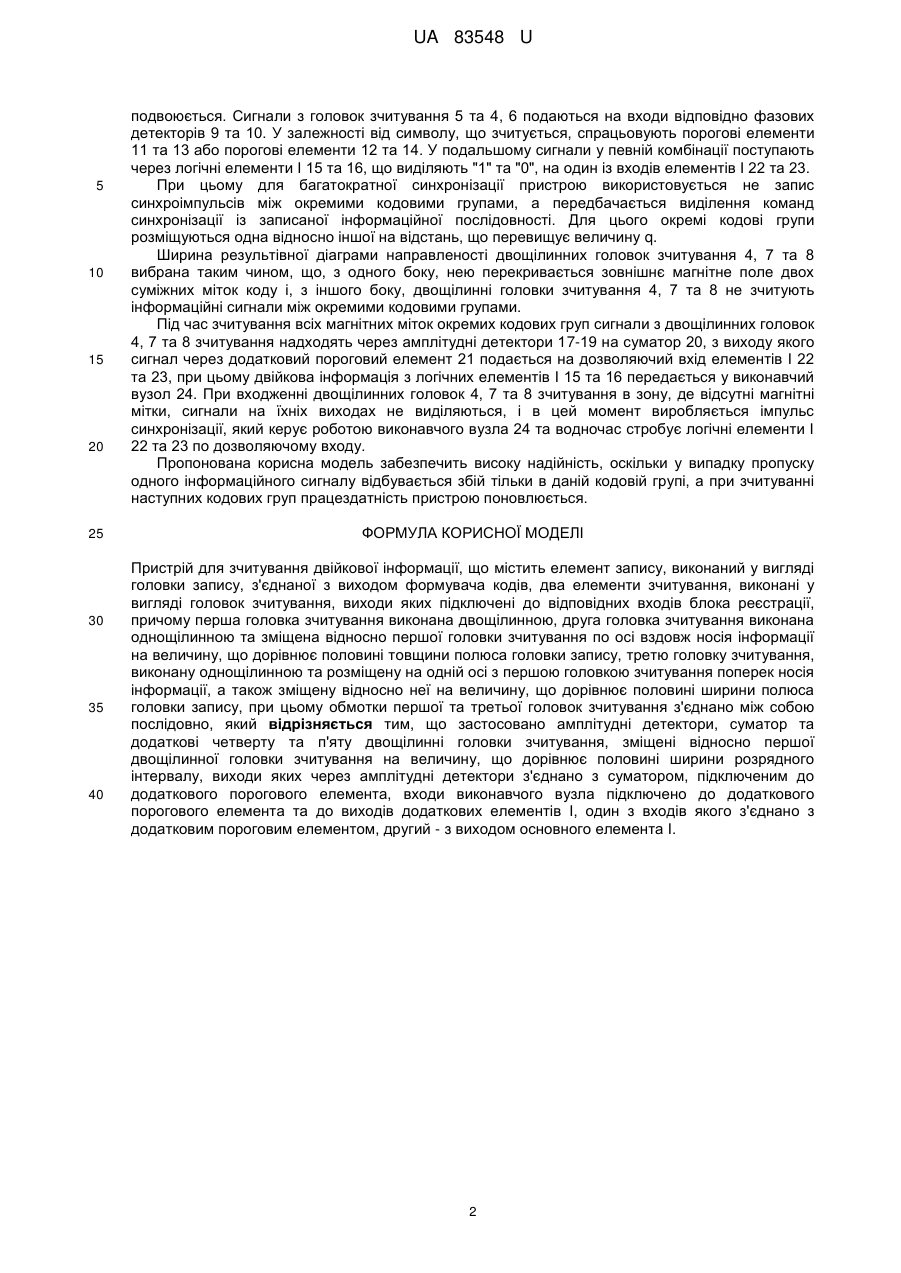

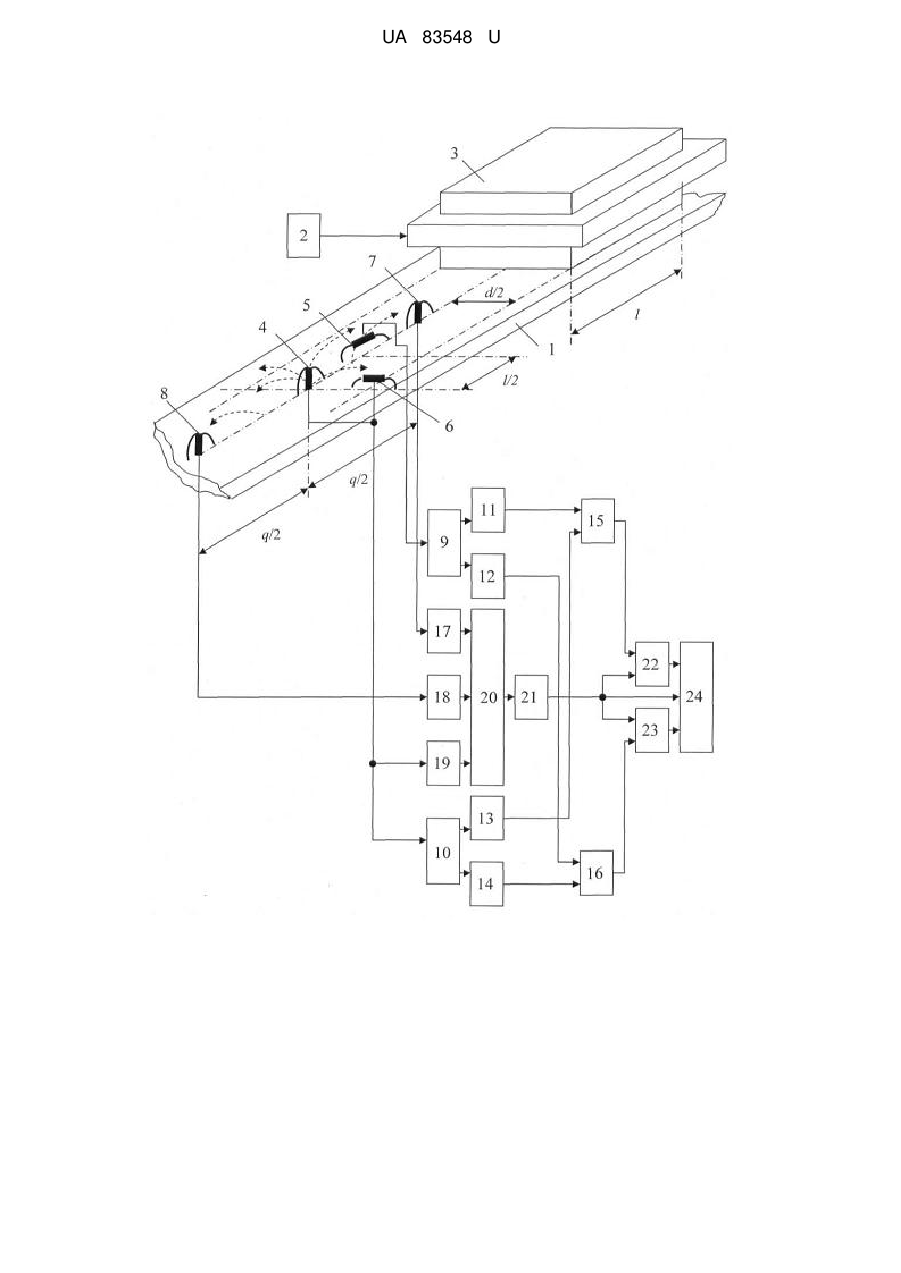

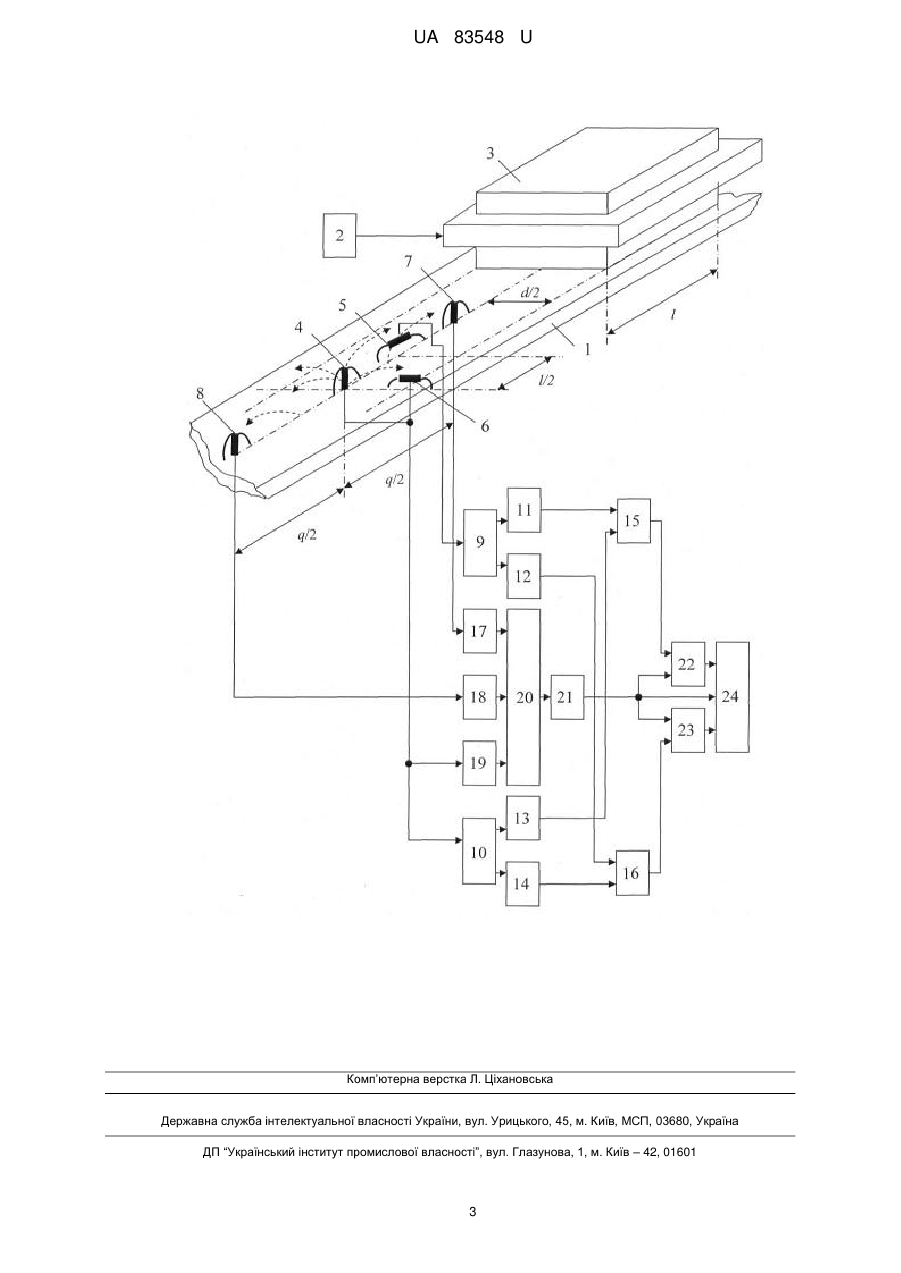

Реферат: UA 83548 U UA 83548 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до промислової автоматики, а саме до техніки магнітного запису цифрової інформації на неспеціальні магнітоносії (сталеві канати, труби, рейки, прокат тощо). Відомо пристрій для зчитування двійкової інформації, що містить елемент запису, виконаний у вигляді головки запису, з'єднаної з виходом формувача кодів, два елементи зчитування, виконані у вигляді головок зчитування, виходи яких підключені до відповідних входів блока реєстрації, причому перша головка зчитування виконана двощілинною, друга головка зчитування виконана однощілинною та зміщена відносно першої головки зчитування по осі вздовж носія інформації на величину, що дорівнює половині товщини полюса головки запису, застосовано додаткову третю головку зчитування, виконану однощілинною та розміщену на одній осі з першою головкою зчитування поперек носія інформації, а також зміщену відносно неї на величину, що дорівнює половині ширини полюса головки запису, при цьому обмотки першої та третьої головок зчитування з'єднано між собою послідовно [див. патент України 57025, G06K 7/08, опубл. 10.02.2011, бюл. № 3]. Цей пристрій обрано за прототип. Недоліком відомого пристрою є те, що пристрій має низьку надійність через одноразову синхронізацію роботи тільки на початку зчитування цифрової інформації. В основу корисної моделі поставлено задачу вдосконалення пристрою для запису та зчитування інформації з магнітного носія шляхом того, що пристрій забезпечений додатковими двощілинними головками зчитування, розташованими симетрично відносно основної двощілинної головки зчитування на відстані, що дорівнює половині ширини розрядного інтервалу, що завдяки реалізації режиму багатократної самосинхронізації із записаної інформації дозволить підвищити перешкодозахищеність та надійність пристрою. Поставлена задача вирішується тим, що у пристрої для зчитування двійкової інформації, що містить елемент запису, виконаний у вигляді головки запису, з'єднаної з виходом формувача кодів, два елементи зчитування, виконані у вигляді головок зчитування, виходи яких підключені до відповідних входів блока реєстрації, причому перша головка зчитування виконана двощілинною, друга головка зчитування виконана однощілинною та зміщена відносно першої головки зчитування по осі вздовж носія інформації на величину, що дорівнює половині товщини полюса головки запису, третю головку зчитування, виконану однощілинною та розміщену на одній осі з першою головкою зчитування поперек носія інформації, а також зміщену відносно неї на величину, що дорівнює половині ширини полюса головки запису, при цьому обмотки першої та третьої головок зчитування з'єднано між собою послідовно, згідно з корисною моделлю, застосовано амплітудні детектори, суматор та додаткові четверту та п'яту двощілинні головки зчитування, зміщені відносно першої двощілинної головки зчитування на величину, що дорівнює половині ширини розрядного інтервалу, виходи яких через амплітудні детектори з'єднано з суматором, підключеним до додаткового порогового елемента, входи виконавчого вузла підключено до додаткового порогового елемента та до виходів додаткових елементів І, один з входів якого з'єднано з додатковим пороговим елементом, другий - з виходом основного елемента І. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування двійкової інформації, що містить магнітоносій 1, формувач кодів 2, головку запису 3, першу двощілинну головку зчитування 4, другу та третю однощілинні головки зчитування 5 та 6, четверту та п'яту двощілинні головки зчитування 7 та 8, блок реєстрації, до складу якого входять фазові детектори 9 та 10, порогові елементи 11-14 та логічні елементи I 15 та 16, амплітудні детектори 17-19, суматор 20, логічні елементи І 22 та 23 та виконавчий вузол 24. Друга головка зчитування 5 розміщена по осі вздовж магнітоносія 1 на відстані від першої головки зчитування 4 на величину, що дорівнює половині l/2 товщини полюса головки запису 3, третя головка зчитування 6 розміщена на одній осі з першою головкою зчитування 4 поперек магнітоносія 1 та зміщена відносно неї на величину, що дорівнює половині d/2 ширини полюса головки запису 3, а четверта та п'ята двощілинні головки зчитування 7 та 8 - по осі вздовж магнітоносія 1 відносно першої двощілинної головки зчитування 4 на величину, що дорівнює половині ширини q/2 розрядного інтервалу. Пристрій для зчитування двійкової інформації працює наступним чином. За допомогою формувача кодів 2 та головки запису 3 з товщиною l та шириною d полюса двійкова інформація наноситься способом "з поверненням до нуля" з певним міжрозрядним інтервалом q на магнітоносій 1. При взаємному переміщенні магнітоносія 1 та головок зчитування 4-8 на виході першої двощілинної головки зчитування 4, що зчитує вертикальну складову напруженості магнітного поля, та на виходах другої та третьої однощілинних головок зчитування 5 та 6, що зчитують горизонтальні складові напруженості магнітного поля, з'являються сигнали з максимальними значеннями в центрі магнітних міток. При цьому результівний сигнал головок зчитування 4 та 6 1 UA 83548 U 5 10 15 20 25 30 35 40 подвоюється. Сигнали з головок зчитування 5 та 4, 6 подаються на входи відповідно фазових детекторів 9 та 10. У залежності від символу, що зчитується, спрацьовують порогові елементи 11 та 13 або порогові елементи 12 та 14. У подальшому сигнали у певній комбінації поступають через логічні елементи І 15 та 16, що виділяють "1" та "0", на один із входів елементів І 22 та 23. При цьому для багатократної синхронізації пристрою використовується не запис синхроімпульсів між окремими кодовими групами, а передбачається виділення команд синхронізації із записаної інформаційної послідовності. Для цього окремі кодові групи розміщуються одна відносно іншої на відстань, що перевищує величину q. Ширина результівної діаграми направленості двощілинних головок зчитування 4, 7 та 8 вибрана таким чином, що, з одного боку, нею перекривається зовнішнє магнітне поле двох суміжних міток коду і, з іншого боку, двощілинні головки зчитування 4, 7 та 8 не зчитують інформаційні сигнали між окремими кодовими групами. Під час зчитування всіх магнітних міток окремих кодових груп сигнали з двощілинних головок 4, 7 та 8 зчитування надходять через амплітудні детектори 17-19 на суматор 20, з виходу якого сигнал через додатковий пороговий елемент 21 подається на дозволяючий вхід елементів І 22 та 23, при цьому двійкова інформація з логічних елементів І 15 та 16 передається у виконавчий вузол 24. При входженні двощілинних головок 4, 7 та 8 зчитування в зону, де відсутні магнітні мітки, сигнали на їхніх виходах не виділяються, і в цей момент виробляється імпульс синхронізації, який керує роботою виконавчого вузла 24 та водночас стробує логічні елементи І 22 та 23 по дозволяючому входу. Пропонована корисна модель забезпечить високу надійність, оскільки у випадку пропуску одного інформаційного сигналу відбувається збій тільки в даній кодовій групі, а при зчитуванні наступних кодових груп працездатність пристрою поновлюється. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для зчитування двійкової інформації, що містить елемент запису, виконаний у вигляді головки запису, з'єднаної з виходом формувача кодів, два елементи зчитування, виконані у вигляді головок зчитування, виходи яких підключені до відповідних входів блока реєстрації, причому перша головка зчитування виконана двощілинною, друга головка зчитування виконана однощілинною та зміщена відносно першої головки зчитування по осі вздовж носія інформації на величину, що дорівнює половині товщини полюса головки запису, третю головку зчитування, виконану однощілинною та розміщену на одній осі з першою головкою зчитування поперек носія інформації, а також зміщену відносно неї на величину, що дорівнює половині ширини полюса головки запису, при цьому обмотки першої та третьої головок зчитування з'єднано між собою послідовно, який відрізняється тим, що застосовано амплітудні детектори, суматор та додаткові четверту та п'яту двощілинні головки зчитування, зміщені відносно першої двощілинної головки зчитування на величину, що дорівнює половині ширини розрядного інтервалу, виходи яких через амплітудні детектори з'єднано з суматором, підключеним до додаткового порогового елемента, входи виконавчого вузла підключено до додаткового порогового елемента та до виходів додаткових елементів І, один з входів якого з'єднано з додатковим пороговим елементом, другий - з виходом основного елемента І. 2 UA 83548 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
