Диференціальний індуктивний датчик зусиль

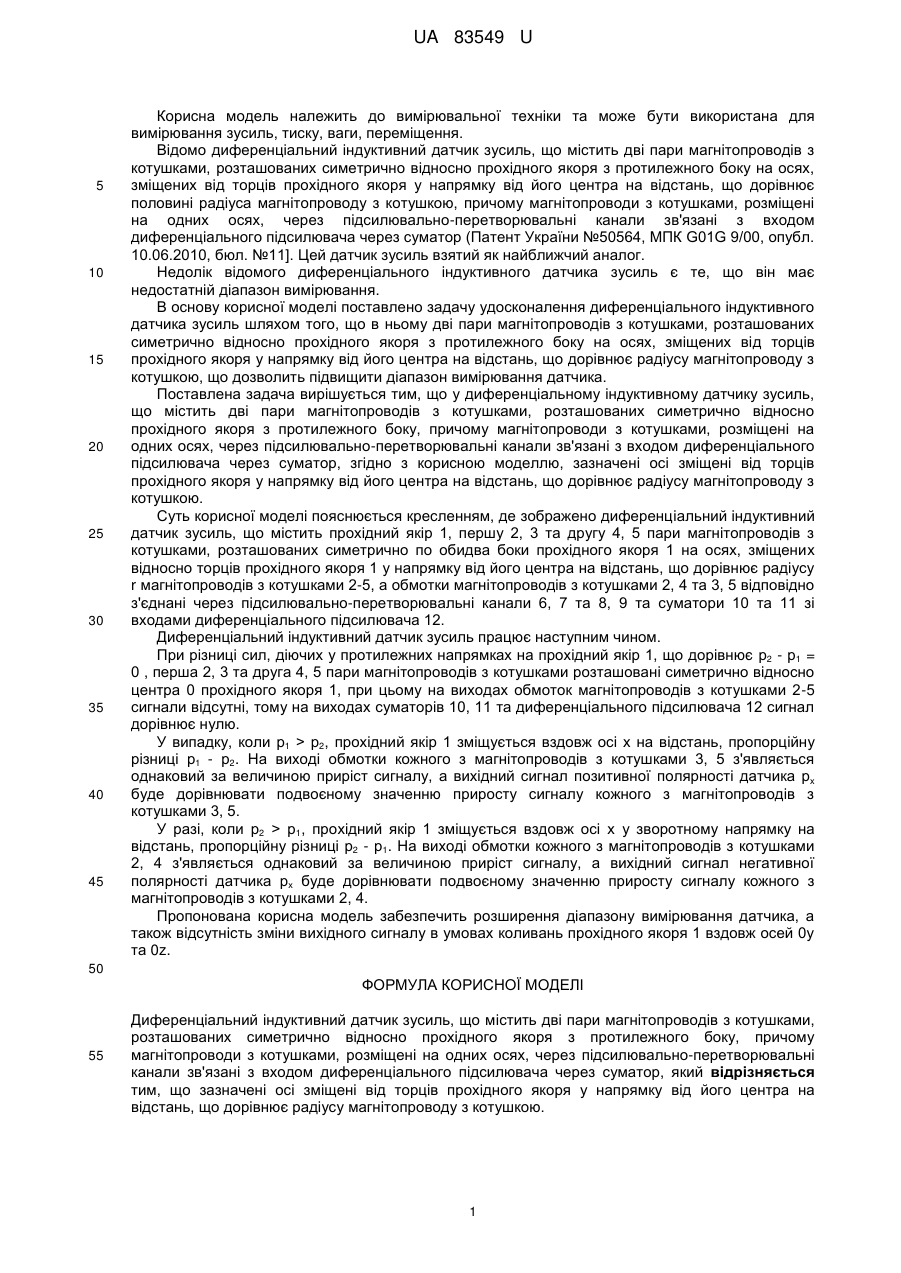

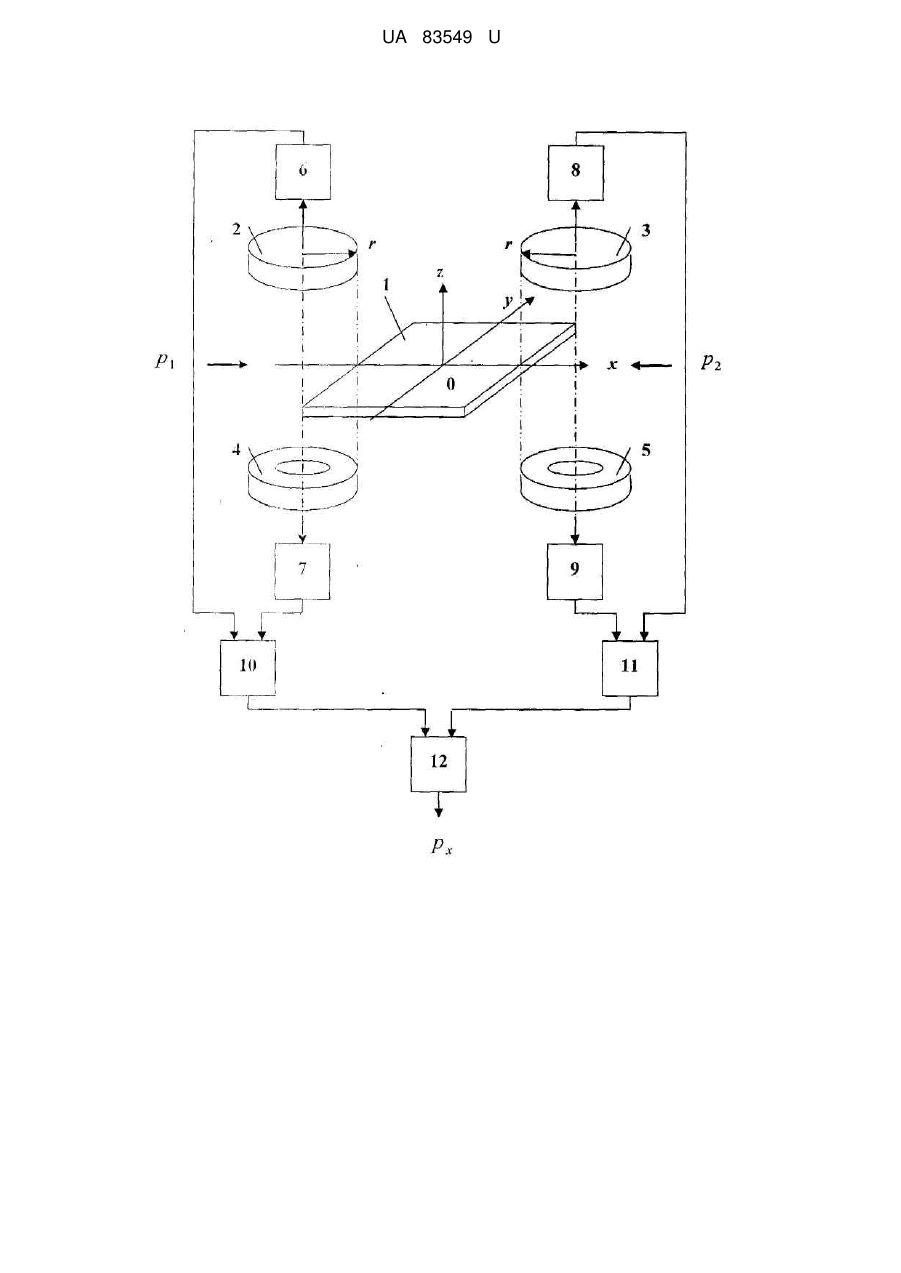

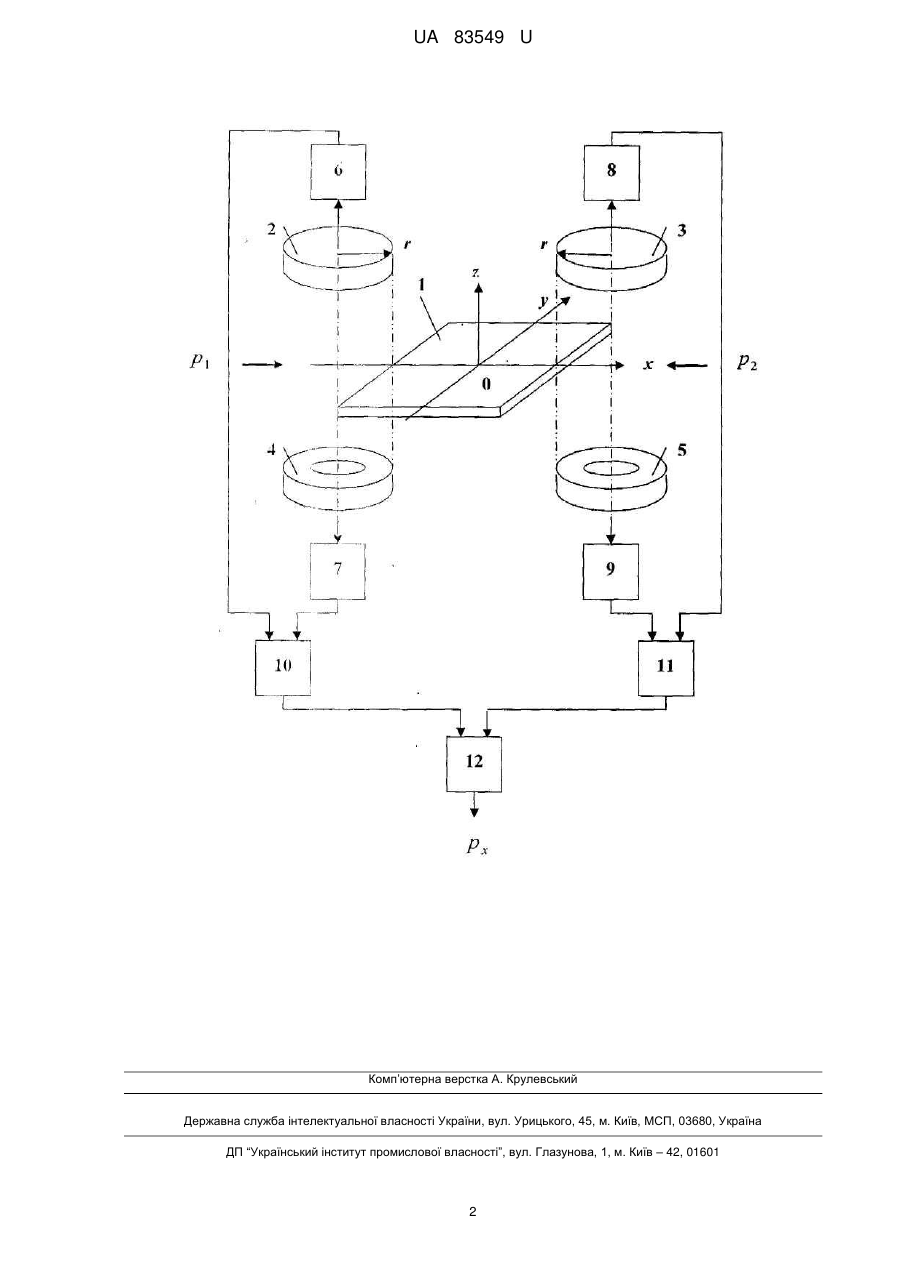

Реферат: UA 83549 U UA 83549 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання зусиль, тиску, ваги, переміщення. Відомо диференціальний індуктивний датчик зусиль, що містить дві пари магнітопроводів з котушками, розташованих симетрично відносно прохідного якоря з протилежного боку на осях, зміщених від торців прохідного якоря у напрямку від його центра на відстань, що дорівнює половині радіуса магнітопроводу з котушкою, причому магнітопроводи з котушками, розміщені на одних осях, через підсилювально-перетворювальні канали зв'язані з входом диференціального підсилювача через суматор (Патент України №50564, МПК G01G 9/00, опубл. 10.06.2010, бюл. №11]. Цей датчик зусиль взятий як найближчий аналог. Недолік відомого диференціального індуктивного датчика зусиль є те, що він має недостатній діапазон вимірювання. В основу корисної моделі поставлено задачу удосконалення диференціального індуктивного датчика зусиль шляхом того, що в ньому дві пари магнітопроводів з котушками, розташованих симетрично відносно прохідного якоря з протилежного боку на осях, зміщених від торців прохідного якоря у напрямку від його центра на відстань, що дорівнює радіусу магнітопроводу з котушкою, що дозволить підвищити діапазон вимірювання датчика. Поставлена задача вирішується тим, що у диференціальному індуктивному датчику зусиль, що містить дві пари магнітопроводів з котушками, розташованих симетрично відносно прохідного якоря з протилежного боку, причому магнітопроводи з котушками, розміщені на одних осях, через підсилювально-перетворювальні канали зв'язані з входом диференціального підсилювача через суматор, згідно з корисною моделлю, зазначені осі зміщені від торців прохідного якоря у напрямку від його центра на відстань, що дорівнює радіусу магнітопроводу з котушкою. Суть корисної моделі пояснюється кресленням, де зображено диференціальний індуктивний датчик зусиль, що містить прохідний якір 1, першу 2, 3 та другу 4, 5 пари магнітопроводів з котушками, розташованих симетрично по обидва боки прохідного якоря 1 на осях, зміщених відносно торців прохідного якоря 1 у напрямку від його центра на відстань, що дорівнює радіусу r магнітопроводів з котушками 2-5, а обмотки магнітопроводів з котушками 2, 4 та 3, 5 відповідно з'єднані через підсилювально-перетворювальні канали 6, 7 та 8, 9 та суматори 10 та 11 зі входами диференціального підсилювача 12. Диференціальний індуктивний датчик зусиль працює наступним чином. При різниці сил, діючих у протилежних напрямках на прохідний якір 1, що дорівнює р2 - р1 = 0 , перша 2, 3 та друга 4, 5 пари магнітопроводів з котушками розташовані симетрично відносно центра 0 прохідного якоря 1, при цьому на виходах обмоток магнітопроводів з котушками 2-5 сигнали відсутні, тому на виходах суматорів 10, 11 та диференціального підсилювача 12 сигнал дорівнює нулю. У випадку, коли р1 > р2, прохідний якір 1 зміщується вздовж осі х на відстань, пропорційну різниці р1 - р2. На виході обмотки кожного з магнітопроводів з котушками 3, 5 з'являється однаковий за величиною приріст сигналу, а вихідний сигнал позитивної полярності датчика рх буде дорівнювати подвоєному значенню приросту сигналу кожного з магнітопроводів з котушками 3, 5. У разі, коли р2 > р1, прохідний якір 1 зміщується вздовж осі х у зворотному напрямку на відстань, пропорційну різниці р2 - р1. На виході обмотки кожного з магнітопроводів з котушками 2, 4 з'являється однаковий за величиною приріст сигналу, а вихідний сигнал негативної полярності датчика рх буде дорівнювати подвоєному значенню приросту сигналу кожного з магнітопроводів з котушками 2, 4. Пропонована корисна модель забезпечить розширення діапазону вимірювання датчика, а також відсутність зміни вихідного сигналу в умовах коливань прохідного якоря 1 вздовж осей 0у та 0z. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Диференціальний індуктивний датчик зусиль, що містить дві пари магнітопроводів з котушками, розташованих симетрично відносно прохідного якоря з протилежного боку, причому магнітопроводи з котушками, розміщені на одних осях, через підсилювально-перетворювальні канали зв'язані з входом диференціального підсилювача через суматор, який відрізняється тим, що зазначені осі зміщені від торців прохідного якоря у напрямку від його центра на відстань, що дорівнює радіусу магнітопроводу з котушкою. 1 UA 83549 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
