Лак “сінма-м+v” для покриття поверхонь металевих конструкцій зубних протезів

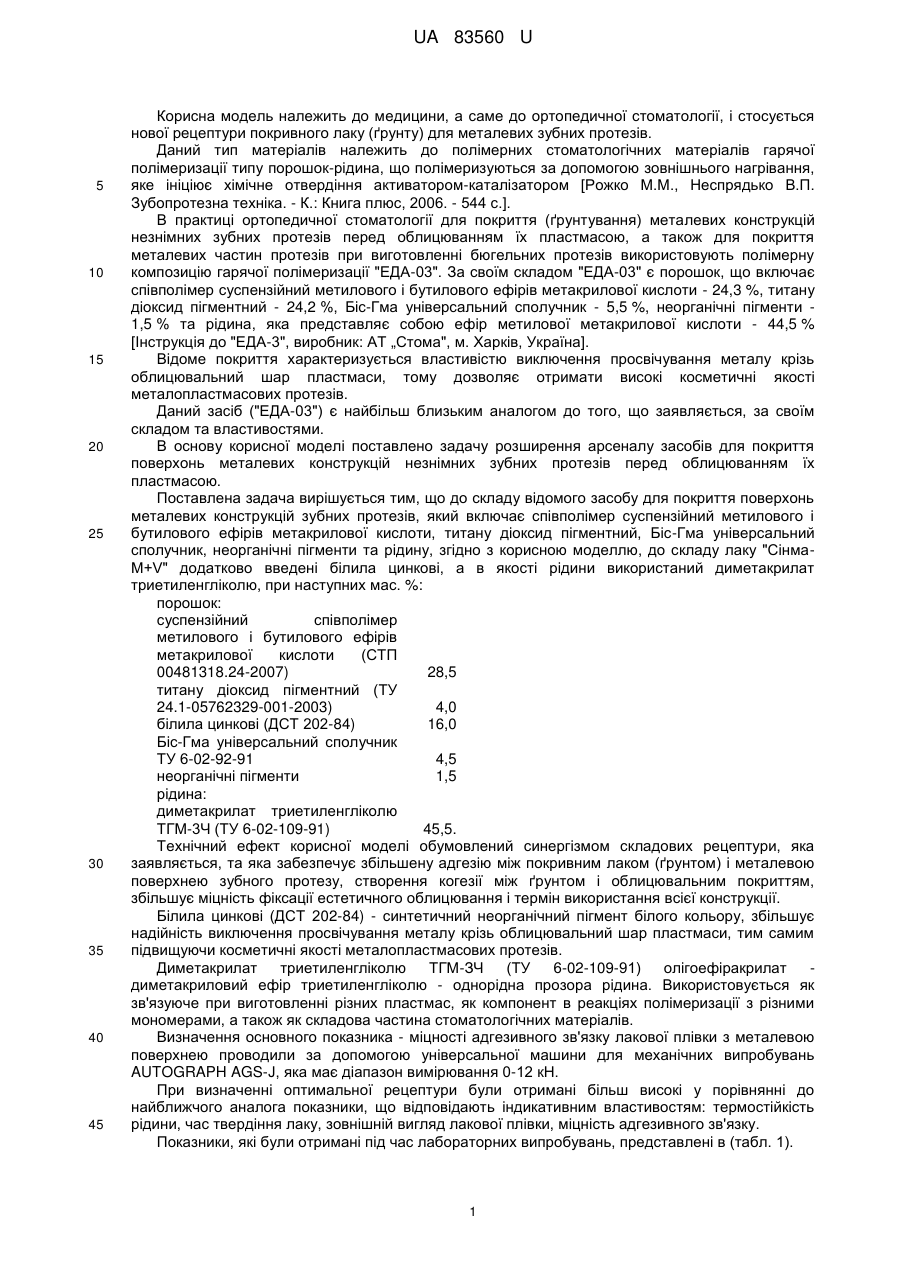

Реферат: Лак для покриття поверхонь металевих конструкцій зубних протезів містить співполімер суспензійний метилового і бутилового ефірів метакрилової кислоти, титану діоксид пігментний, Біс-Гма універсальний сполучник, неорганічні пігменти та рідину, білила цинкові. Як рідину використовують диметакрилат триетиленгліколю. UA 83560 U (12) UA 83560 U UA 83560 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медицини, а саме до ортопедичної стоматології, і стосується нової рецептури покривного лаку (ґрунту) для металевих зубних протезів. Даний тип матеріалів належить до полімерних стоматологічних матеріалів гарячої полімеризації типу порошок-рідина, що полімеризуються за допомогою зовнішнього нагрівання, яке ініціює хімічне отвердіння активатором-каталізатором [Рожко М.М., Неспрядько В.П. Зубопротезна техніка. - К.: Книга плюс, 2006. - 544 с.]. В практиці ортопедичної стоматології для покриття (ґрунтування) металевих конструкцій незнімних зубних протезів перед облицюванням їх пластмасою, а також для покриття металевих частин протезів при виготовленні бюгельних протезів використовують полімерну композицію гарячої полімеризації "ЕДА-03". За своїм складом "ЕДА-03" є порошок, що включає співполімер суспензійний метилового і бутилового ефірів метакрилової кислоти - 24,3 %, титану діоксид пігментний - 24,2 %, Біс-Гма універсальний сполучник - 5,5 %, неорганічні пігменти 1,5 % та рідина, яка представляє собою ефір метилової метакрилової кислоти - 44,5 % [Інструкція до "ЕДА-3", виробник: AT „Стома", м. Харків, Україна]. Відоме покриття характеризується властивістю виключення просвічування металу крізь облицювальний шар пластмаси, тому дозволяє отримати високі косметичні якості металопластмасових протезів. Даний засіб ("ЕДА-03") є найбільш близьким аналогом до того, що заявляється, за своїм складом та властивостями. В основу корисної моделі поставлено задачу розширення арсеналу засобів для покриття поверхонь металевих конструкцій незнімних зубних протезів перед облицюванням їх пластмасою. Поставлена задача вирішується тим, що до складу відомого засобу для покриття поверхонь металевих конструкцій зубних протезів, який включає співполімер суспензійний метилового і бутилового ефірів метакрилової кислоти, титану діоксид пігментний, Біс-Гма універсальний сполучник, неорганічні пігменти та рідину, згідно з корисною моделлю, до складу лаку "СінмаM+V" додатково введені білила цинкові, а в якості рідини використаний диметакрилат триетиленгліколю, при наступних мас. %: порошок: суспензійний співполімер метилового і бутилового ефірів метакрилової кислоти (СТП 00481318.24-2007) 28,5 титану діоксид пігментний (ТУ 24.1-05762329-001-2003) 4,0 білила цинкові (ДСТ 202-84) 16,0 Біс-Гма універсальний сполучник ТУ 6-02-92-91 4,5 неорганічні пігменти 1,5 рідина: диметакрилат триетиленгліколю ТГМ-3Ч (ТУ 6-02-109-91) 45,5. Технічний ефект корисної моделі обумовлений синергізмом складових рецептури, яка заявляється, та яка забезпечує збільшену адгезію між покривним лаком (ґрунтом) і металевою поверхнею зубного протезу, створення когезії між ґрунтом і облицювальним покриттям, збільшує міцність фіксації естетичного облицювання і термін використання всієї конструкції. Білила цинкові (ДСТ 202-84) - синтетичний неорганічний пігмент білого кольору, збільшує надійність виключення просвічування металу крізь облицювальний шар пластмаси, тим самим підвищуючи косметичні якості металопластмасових протезів. Диметакрилат триетиленгліколю ТГМ-ЗЧ (ТУ 6-02-109-91) олігоефіракрилат диметакриловий ефір триетиленгліколю - однорідна прозора рідина. Використовується як зв'язуюче при виготовленні різних пластмас, як компонент в реакціях полімеризації з різними мономерами, а також як складова частина стоматологічних матеріалів. Визначення основного показника - міцності адгезивного зв'язку лакової плівки з металевою поверхнею проводили за допомогою універсальної машини для механічних випробувань AUTOGRAPH AGS-J, яка має діапазон вимірювання 0-12 кН. При визначенні оптимальної рецептури були отримані більш високі у порівнянні до найближчого аналога показники, що відповідають індикативним властивостям: термостійкість рідини, час твердіння лаку, зовнішній вигляд лакової плівки, міцність адгезивного зв'язку. Показники, які були отримані під час лабораторних випробувань, представлені в (табл. 1). 1 UA 83560 U Таблиця 1 Фізико-механічні показники нового вітчизняного покривного лаку "Сінма M+V" та їх відповідність вимогам № п/п 1 2 3 4 5 Вид випробувань №№ п/п вимог проекту ТУ.У.24.400481318-061:2008 Не повинна густіти після нагрівання при температурі Термостійкість рідини (60±2)°С і відсутності світла протягом (24±1) годин Час твердіння лаку, хв. Не більше 3 хв. Зовнішній вигляд лакової Однорідна плівка, що не просвічує плівки метал Міцність адгезивного Не менше 3,5 зв'язку, МПа Результати випробувань зразків "Сінма-M+V" Не загусла 3 хв. Однорідна плівка, що не просвічує метал 7,2±0,1 Було встановлено, що переваги покривного лаку "Сінма-M+V" для покриття поверхонь металевих конструкцій незнімних зубних протезів перед облицюванням їх пластмасою полягають в посиленні адгезивного зв'язку між покривним лаком (ґрунтом) і металевою поверхнею зубного протезу. Базові властивості лаку, виготовленого за трьома рецептурами, досліджено на 90 експериментальних зразках, а відбір оптимальної рецептури виконано у відповідності до вимог ТУ 24.4-00481318-061:2008 (табл. 2). 10 Таблиця 2 Компонентна структура прописів нового матеріалу для адгезивного зв'язку та маскування металевого каркасу незнімного протезу Назва компонентів облицювального матеріалу для незнімних конструкцій зубних протезів 1. Суспензійний співполімер метилового і бутилового ефірів метакрилової кислоти (СТП 00481318.24-2007) 2. Титану діоксид пігментний (ТУ 24.1-05762329Порошок 001-2003) 3. Білила цинкові (ДСТ 202-84) 4. Неорганічні пігменти 5. Біс-Гма універсальний сполучник ТУ 6-02-92-91 Рідина 15 20 6. Диметакрилат триетиленгліколю ТГМ-3Ч (ТУ 602-109-91) Матеріали за авторською рецептурою (мас %) рецептура рецептура рецептура №1 №2 №3 28,5 30,0 27,0 4,0 5,0 3,0 16,0 1,5 4,5 17,0 2,0 5,0 15,0 1,0 4,0 45,5 47,0 44,0 Проведений аналіз даних щодо базових властивостей лаку, виготовленого відповідно різних варіантів рецептурних композицій, дозволив з'ясувати, що "рецептура 3" не відповідає вимогам за показником "час твердіння лаку" - (5,4±0,08) хв. (згідно ТУ час твердіння повинен бути не більше 3 хв.), та показником "міцність адгезивного зв'язку" - (3,1±0,05) МПа (згідно ТУ повинно бути не менше 3,5 МПа). Названа невідповідність рецептури 3 вказувала на недосконалі міцністні якості даної рецептури, у зв'язку з чим подальший лабораторний розгляд цього зразка та клінічне застосування було припинено. Лак за "рецептурою 2" також характеризувався негативними показниками з часу твердіння лаку та міцності адгезивного зв'язку. Цей зразок експериментальної рецептури лаку покривного також виключено з подальшого порівняльного вивчення та клінічного застосування. Лак за рецептурою 1 має добрі показники за всіма характеристиками щодо даного типу матеріалів. Тобто "час твердіння" складає 3 хв., що цілком 2 UA 83560 U 5 10 відповідає ТУ, показник міцності адгезивного зв'язку лакової плівки з металевою поверхнею складає 7,2±0,1 МПа, що згідно ТУ на 3.5 МПа вище за норму та достовірно р
