Фреза з регульованими гнучкими ріжучими елементами

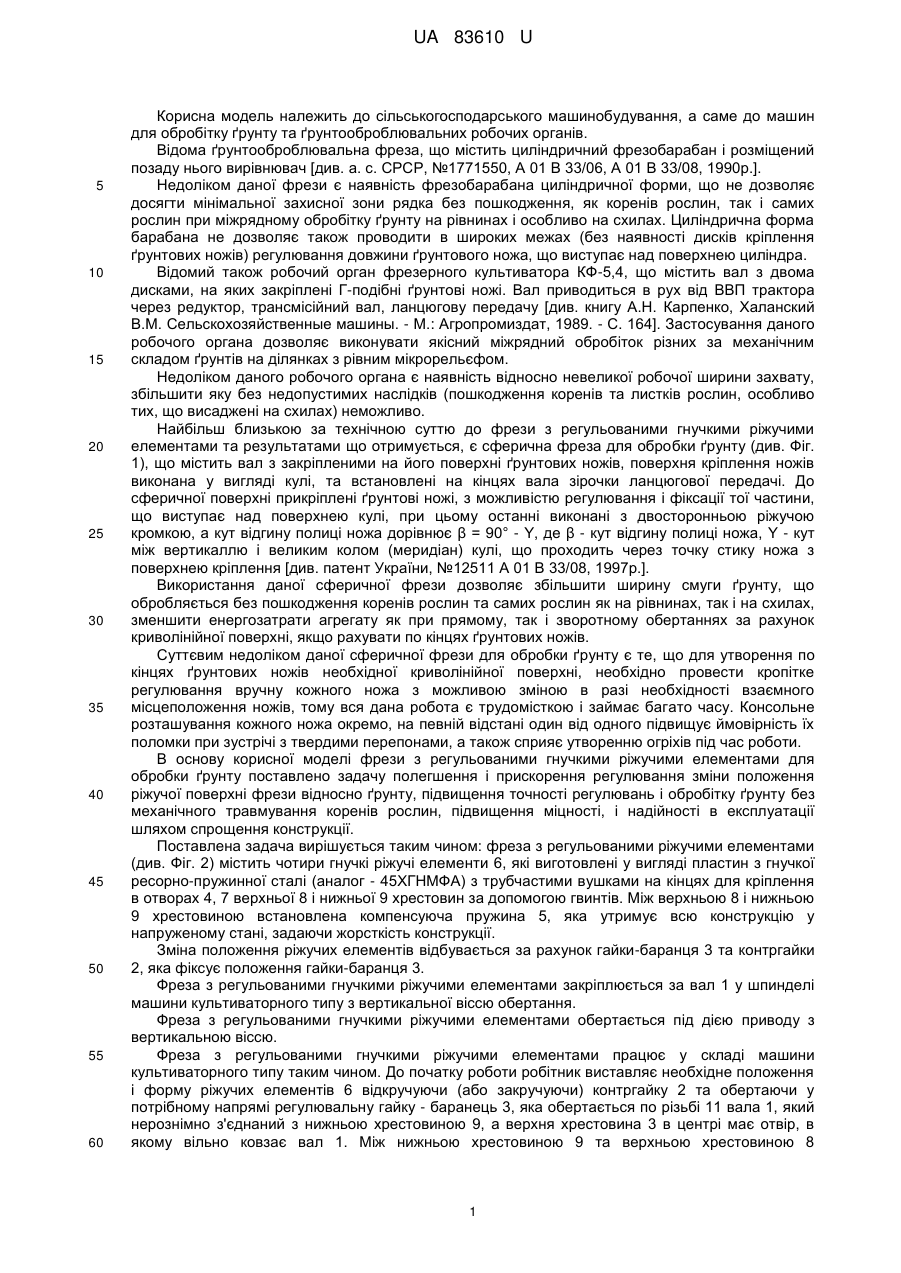

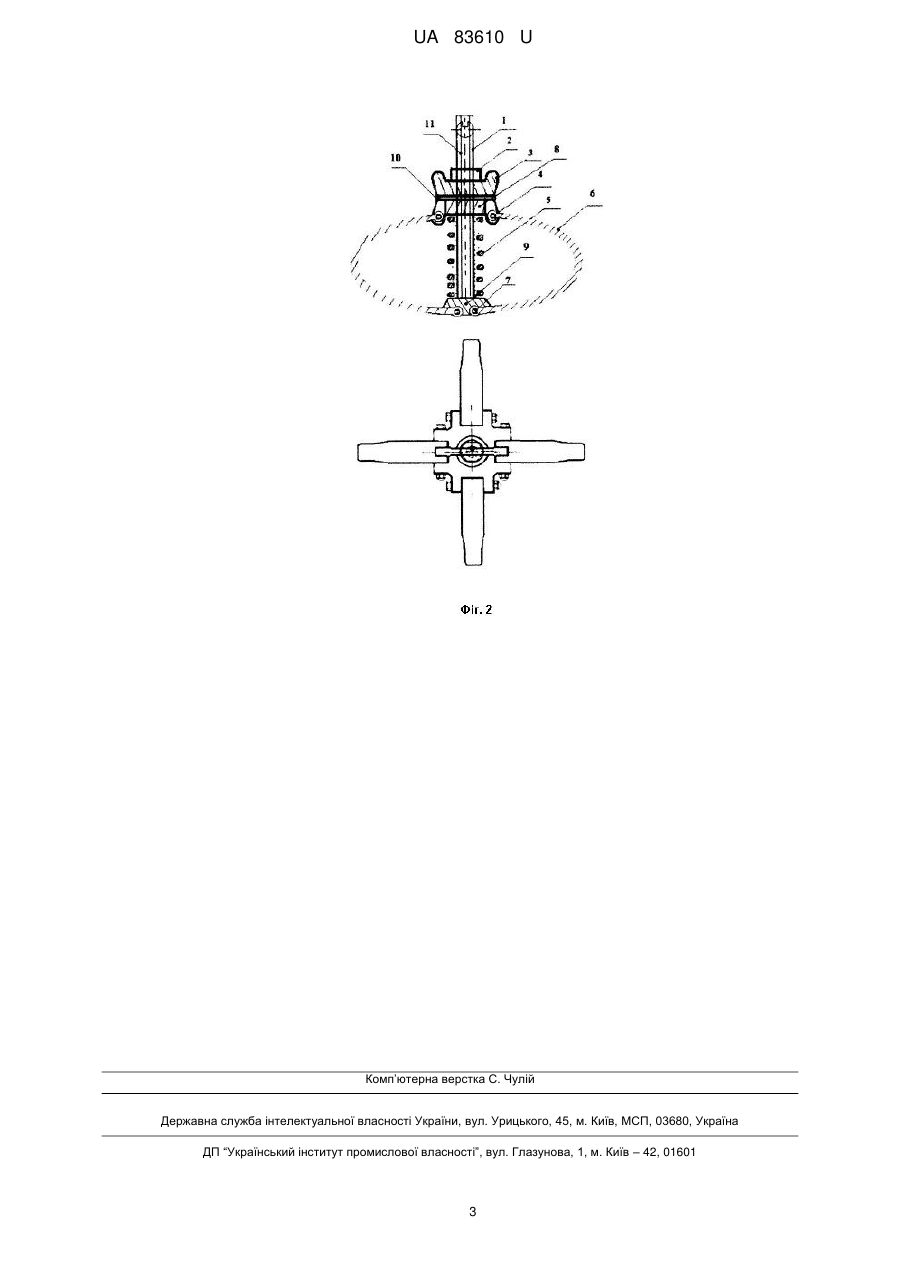

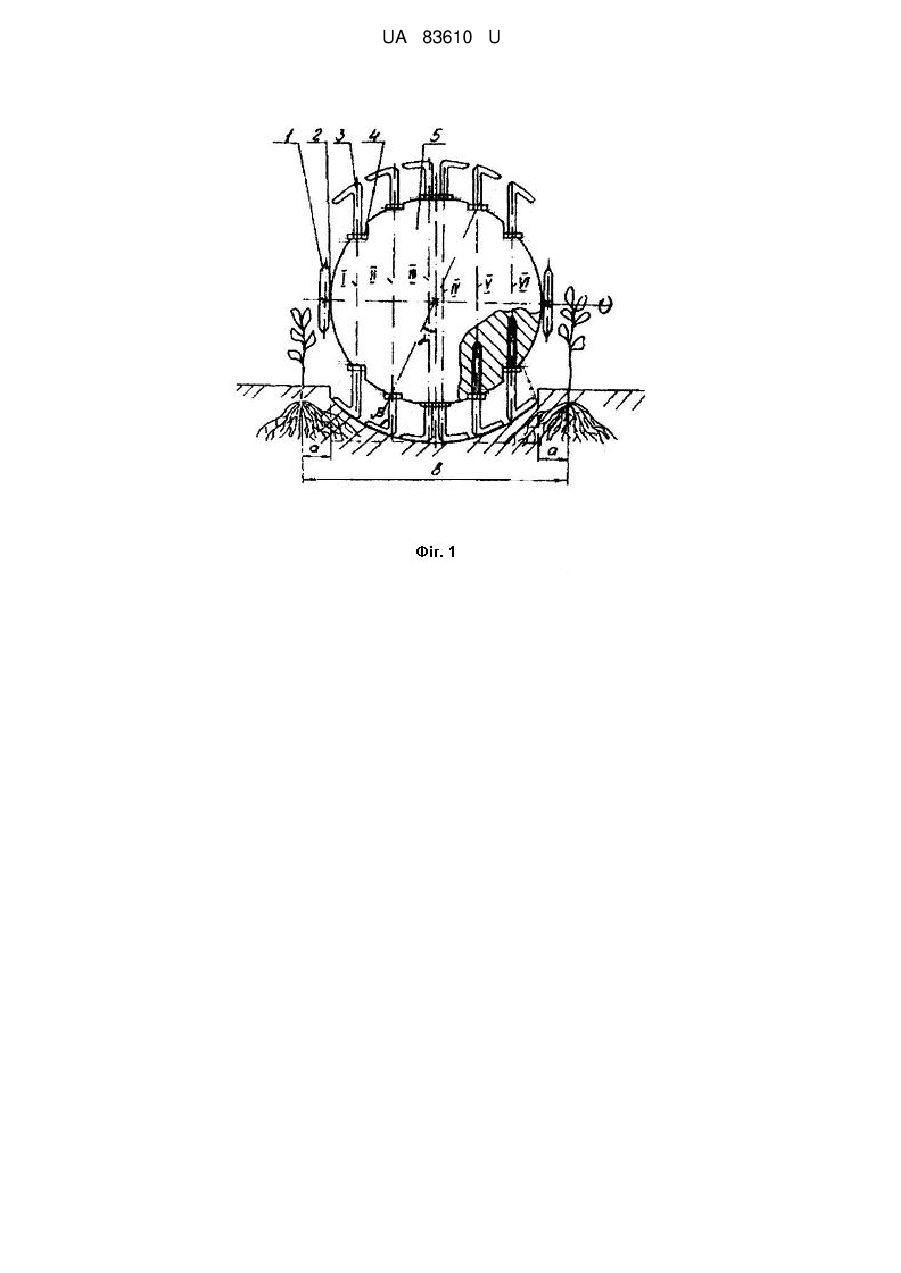

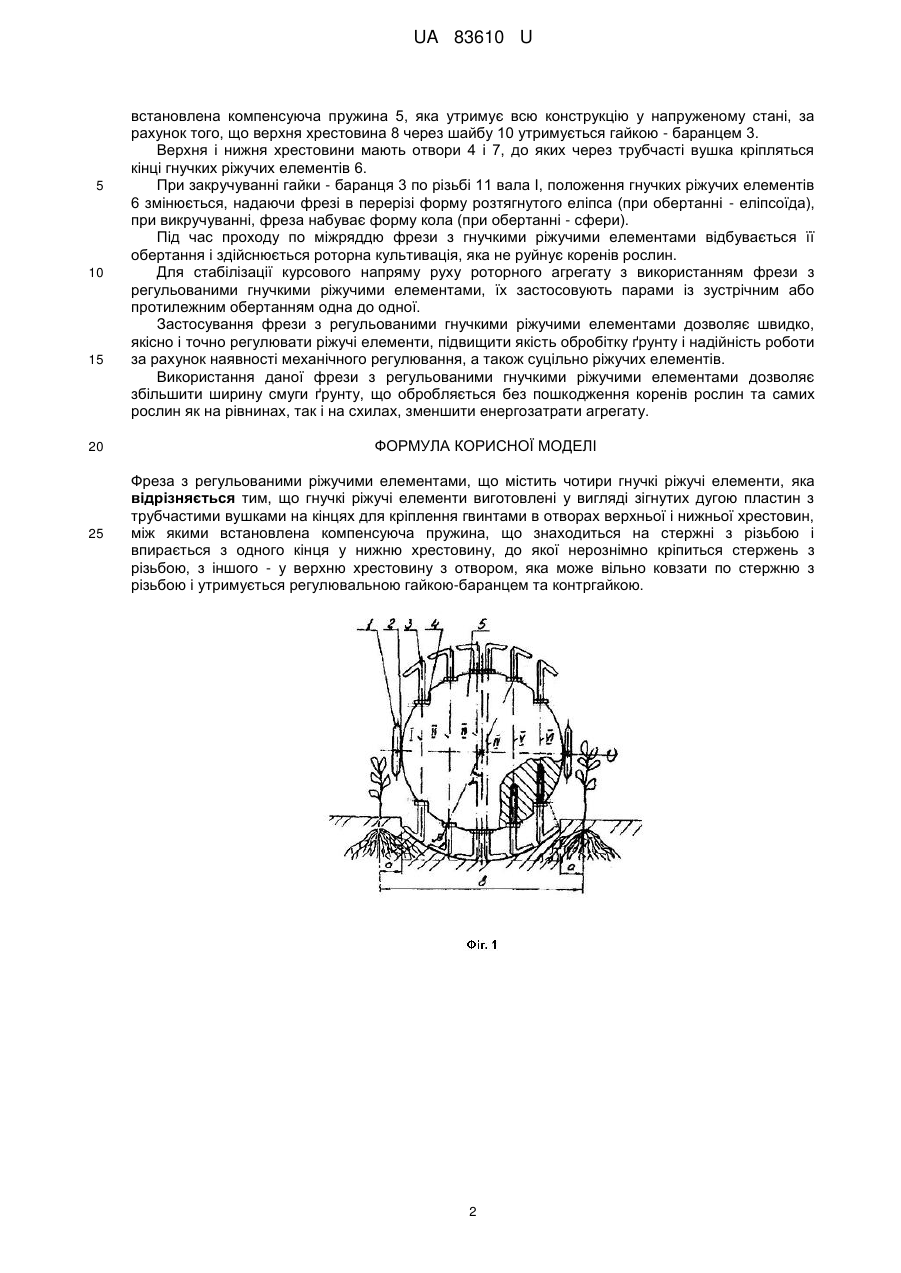

Реферат: Фреза з регульованими ріжучими елементами містить чотири гнучкі ріжучі елементи, які виготовлені у вигляді зігнутих дугою пластин з трубчастими вушками на кінцях для кріплення гвинтами в отворах верхньої і нижньої хрестовин. Між хрестовинами встановлена компенсуюча пружина, що знаходиться на стержні з різьбою. Пружина впирається з одного кінця у нижню хрестовину, до якої нерознімно кріпиться стержень з різьбою, з іншого - у верхню хрестовину з отвором, яка може вільно ковзати по стержню з різьбою і утримується регулювальною гайкоюбаранцем та контргайкою. UA 83610 U (54) ФРЕЗА З РЕГУЛЬОВАНИМИ ГНУЧКИМИ РІЖУЧИМИ ЕЛЕМЕНТАМИ UA 83610 U UA 83610 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для обробітку ґрунту та ґрунтооброблювальних робочих органів. Відома ґрунтооброблювальна фреза, що містить циліндричний фрезобарабан і розміщений позаду нього вирівнювач [див. а. с. СРСР, №1771550, А 01 В 33/06, А 01 В 33/08, 1990р.]. Недоліком даної фрези є наявність фрезобарабана циліндричної форми, що не дозволяє досягти мінімальної захисної зони рядка без пошкодження, як коренів рослин, так і самих рослин при міжрядному обробітку ґрунту на рівнинах і особливо на схилах. Циліндрична форма барабана не дозволяє також проводити в широких межах (без наявності дисків кріплення ґрунтових ножів) регулювання довжини ґрунтового ножа, що виступає над поверхнею циліндра. Відомий також робочий орган фрезерного культиватора КФ-5,4, що містить вал з двома дисками, на яких закріплені Г-подібні ґрунтові ножі. Вал приводиться в рух від ВВП трактора через редуктор, трансмісійний вал, ланцюгову передачу [див. книгу А.Н. Карпенко, Халанский В.М. Сельскохозяйственные машины. - Μ.: Агропромиздат, 1989. - С. 164]. Застосування даного робочого органа дозволяє виконувати якісний міжрядний обробіток різних за механічним складом ґрунтів на ділянках з рівним мікрорельєфом. Недоліком даного робочого органа є наявність відносно невеликої робочої ширини захвату, збільшити яку без недопустимих наслідків (пошкодження коренів та листків рослин, особливо тих, що висаджені на схилах) неможливо. Найбільш близькою за технічною суттю до фрези з регульованими гнучкими ріжучими елементами та результатами що отримується, є сферична фреза для обробки ґрунту (див. Фіг. 1), що містить вал з закріпленими на його поверхні ґрунтових ножів, поверхня кріплення ножів виконана у вигляді кулі, та встановлені на кінцях вала зірочки ланцюгової передачі. До сферичної поверхні прикріплені ґрунтові ножі, з можливістю регулювання і фіксації тої частини, що виступає над поверхнею кулі, при цьому останні виконані з двосторонньою ріжучою кромкою, а кут відгину полиці ножа дорівнює β = 90° - Υ, де β - кут відгину полиці ножа, Υ - кут між вертикаллю і великим колом (меридіан) кулі, що проходить через точку стику ножа з поверхнею кріплення [див. патент України, №12511 А 01 В 33/08, 1997р.]. Використання даної сферичної фрези дозволяє збільшити ширину смуги ґрунту, що обробляється без пошкодження коренів рослин та самих рослин як на рівнинах, так і на схилах, зменшити енергозатрати агрегату як при прямому, так і зворотному обертаннях за рахунок криволінійної поверхні, якщо рахувати по кінцях ґрунтових ножів. Суттєвим недоліком даної сферичної фрези для обробки ґрунту є те, що для утворення по кінцях ґрунтових ножів необхідної криволінійної поверхні, необхідно провести кропітке регулювання вручну кожного ножа з можливою зміною в разі необхідності взаємного місцеположення ножів, тому вся дана робота є трудомісткою і займає багато часу. Консольне розташування кожного ножа окремо, на певній відстані один від одного підвищує ймовірність їх поломки при зустрічі з твердими перепонами, а також сприяє утворенню огріхів під час роботи. В основу корисної моделі фрези з регульованими гнучкими ріжучими елементами для обробки ґрунту поставлено задачу полегшення і прискорення регулювання зміни положення ріжучої поверхні фрези відносно ґрунту, підвищення точності регулювань і обробітку ґрунту без механічного травмування коренів рослин, підвищення міцності, і надійності в експлуатації шляхом спрощення конструкції. Поставлена задача вирішується таким чином: фреза з регульованими ріжучими елементами (див. Фіг. 2) містить чотири гнучкі ріжучі елементи 6, які виготовлені у вигляді пластин з гнучкої ресорно-пружинної сталі (аналог - 45ХГНМФА) з трубчастими вушками на кінцях для кріплення в отворах 4, 7 верхньої 8 і нижньої 9 хрестовин за допомогою гвинтів. Між верхньою 8 і нижньою 9 хрестовиною встановлена компенсуюча пружина 5, яка утримує всю конструкцію у напруженому стані, задаючи жорсткість конструкції. Зміна положення ріжучих елементів відбувається за рахунок гайки-баранця 3 та контргайки 2, яка фіксує положення гайки-баранця 3. Фреза з регульованими гнучкими ріжучими елементами закріплюється за вал 1 у шпинделі машини культиваторного типу з вертикальної віссю обертання. Фреза з регульованими гнучкими ріжучими елементами обертається під дією приводу з вертикальною віссю. Фреза з регульованими гнучкими ріжучими елементами працює у складі машини культиваторного типу таким чином. До початку роботи робітник виставляє необхідне положення і форму ріжучих елементів 6 відкручуючи (або закручуючи) контргайку 2 та обертаючи у потрібному напрямі регулювальну гайку - баранець 3, яка обертається по різьбі 11 вала 1, який нерознімно з'єднаний з нижньою хрестовиною 9, а верхня хрестовина 3 в центрі має отвір, в якому вільно ковзає вал 1. Між нижньою хрестовиною 9 та верхньою хрестовиною 8 1 UA 83610 U 5 10 15 20 25 встановлена компенсуюча пружина 5, яка утримує всю конструкцію у напруженому стані, за рахунок того, що верхня хрестовина 8 через шайбу 10 утримується гайкою - баранцем 3. Верхня і нижня хрестовини мають отвори 4 і 7, до яких через трубчасті вушка кріпляться кінці гнучких ріжучих елементів 6. При закручуванні гайки - баранця 3 по різьбі 11 вала І, положення гнучких ріжучих елементів 6 змінюється, надаючи фрезі в перерізі форму розтягнутого еліпса (при обертанні - еліпсоїда), при викручуванні, фреза набуває форму кола (при обертанні - сфери). Під час проходу по міжряддю фрези з гнучкими ріжучими елементами відбувається її обертання і здійснюється роторна культивація, яка не руйнує коренів рослин. Для стабілізації курсового напряму руху роторного агрегату з використанням фрези з регульованими гнучкими ріжучими елементами, їх застосовують парами із зустрічним або протилежним обертанням одна до одної. Застосування фрези з регульованими гнучкими ріжучими елементами дозволяє швидко, якісно і точно регулювати ріжучі елементи, підвищити якість обробітку ґрунту і надійність роботи за рахунок наявності механічного регулювання, а також суцільно ріжучих елементів. Використання даної фрези з регульованими гнучкими ріжучими елементами дозволяє збільшити ширину смуги ґрунту, що обробляється без пошкодження коренів рослин та самих рослин як на рівнинах, так і на схилах, зменшити енергозатрати агрегату. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Фреза з регульованими ріжучими елементами, що містить чотири гнучкі ріжучі елементи, яка відрізняється тим, що гнучкі ріжучі елементи виготовлені у вигляді зігнутих дугою пластин з трубчастими вушками на кінцях для кріплення гвинтами в отворах верхньої і нижньої хрестовин, між якими встановлена компенсуюча пружина, що знаходиться на стержні з різьбою і впирається з одного кінця у нижню хрестовину, до якої нерознімно кріпиться стержень з різьбою, з іншого - у верхню хрестовину з отвором, яка може вільно ковзати по стержню з різьбою і утримується регулювальною гайкою-баранцем та контргайкою. 2 UA 83610 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
