Пристрій захисту від струмів короткого замикання
Номер патенту: 18074
Опубліковано: 16.10.2006
Автори: Дзюбан Віталій Серафимович, Іорданов Ігор Вячеславович, Басов Микола Мусійович
Формула / Реферат
1 Пристрій захисту від струмів короткого замикання, який містить щонайменше один трансформатор струму, вторинна обмотка якого приєднана до блока захисту, що містить вимірювальний та виконавчий елементи, який відрізняється тим, що паралельно вищенаведеній вторинній обмотці трансформатора струму увімкнений змінний резистор.
2. Пристрій за п. 1, який відрізняється тим, що змінний резистор складений з двох частин - постійного і змінного резисторів.
Текст

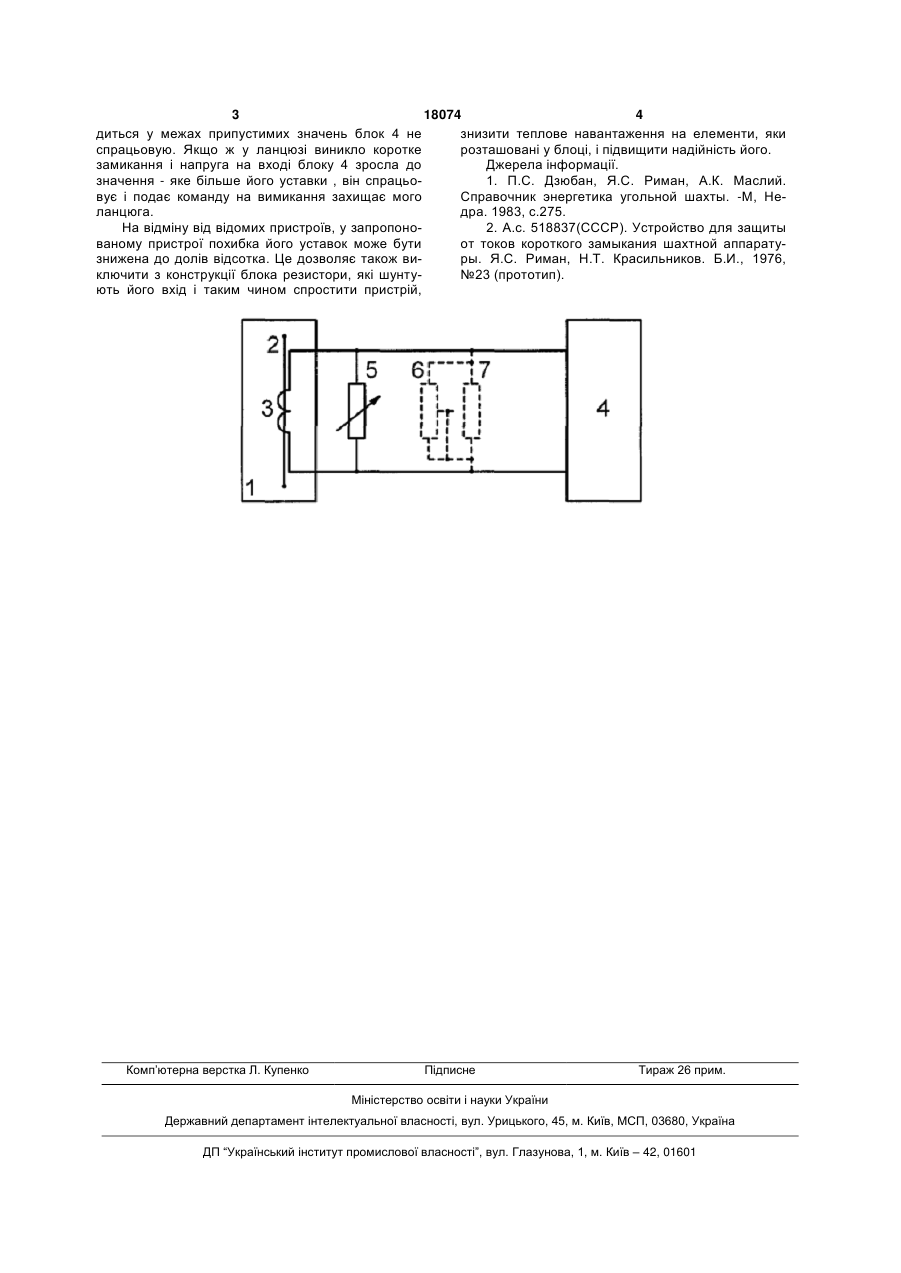

1 Пристрій захисту від струмів короткого замикання, який містить щонайменше один трансфор 3 18074 4 диться у межах припустимих значень блок 4 не знизити теплове навантаження на елементи, яки спрацьовую. Якщо ж у ланцюзі виникло коротке розташовані у блоці, і підвищити надійність його. замикання і напруга на вході блoку 4 зросла до Джерела інформації. значення - яке більше його уставки , він спрацьо1. П.С. Дзюбан, Я.С. Риман, А.К. Маслий. вує і подає команду на вимикання захищає мого Справочник энергетика угольной шахты. -М, Неланцюга. дра. 1983, с.275. На відміну від відомих пристроїв, у запропоно2. А.с. 518837(СССР). Устройство для защиты ваному пристрої похибка його уставок може бути от токов короткого замыкания шахтной аппаратузнижена до долів відсотка. Це дoзвoляє також виры. Я.С. Риман, Н.Т. Красильников. Б.И., 1976, ключити з конструкції блока резистори, які шунту№23 (прототип). ють його вхід і таким чином спростити пристрій, Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for protection against short-circuit currents
Автори англійськоюBasov Mykola Musiiovych, Dziuban Vitalii Serafymovych, Iordanov Ihor Viacheslavovych
Назва патенту російськоюУстройство для защиты от токов короткого замыкания
Автори російськоюБасов Николай Моисеевич, Дзюбан Виталий Серафимович, Иорданов Игорь Вячеславович
МПК / Мітки
МПК: H02H 7/00
Мітки: короткого, струмів, замикання, захисту, пристрій
