Дискова борона

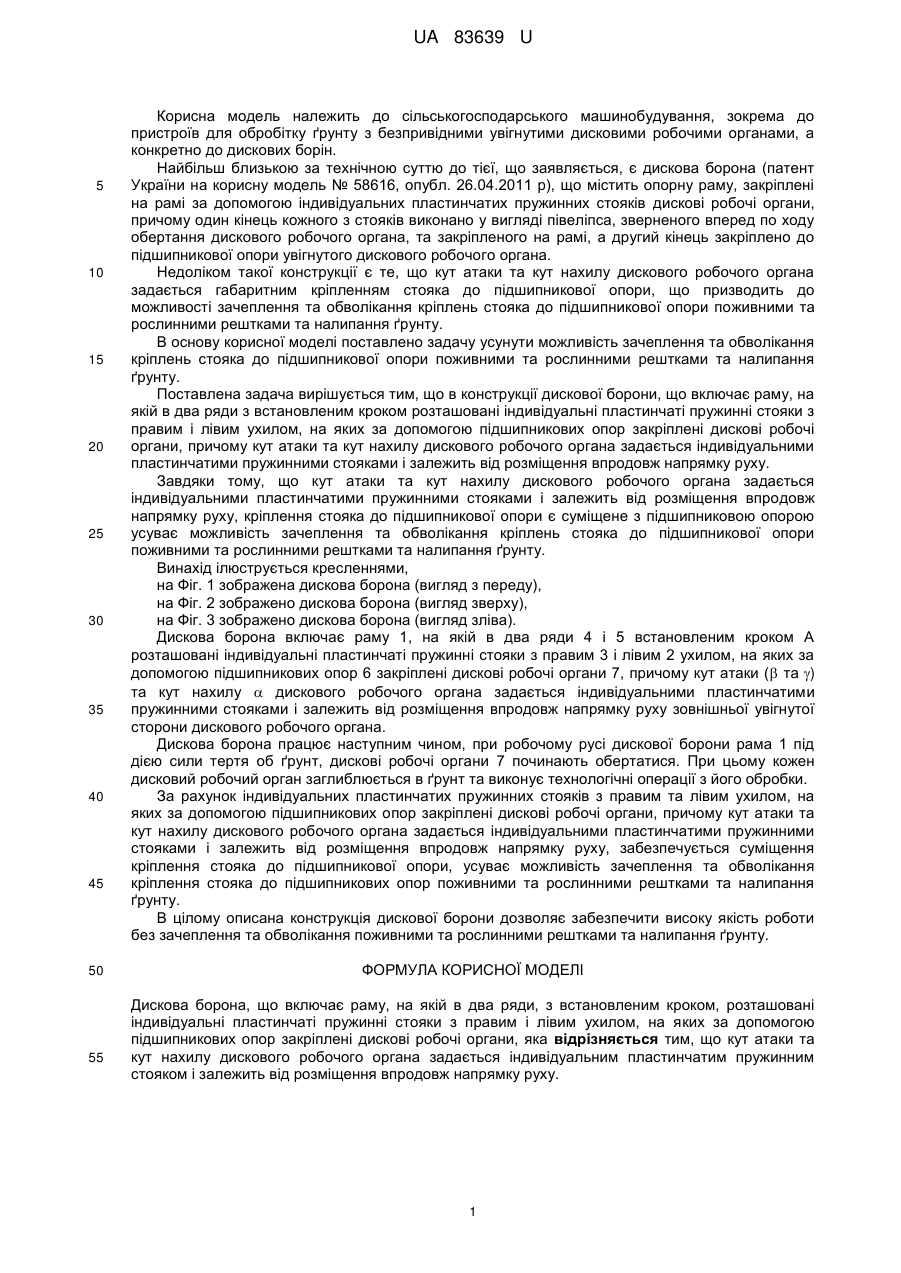

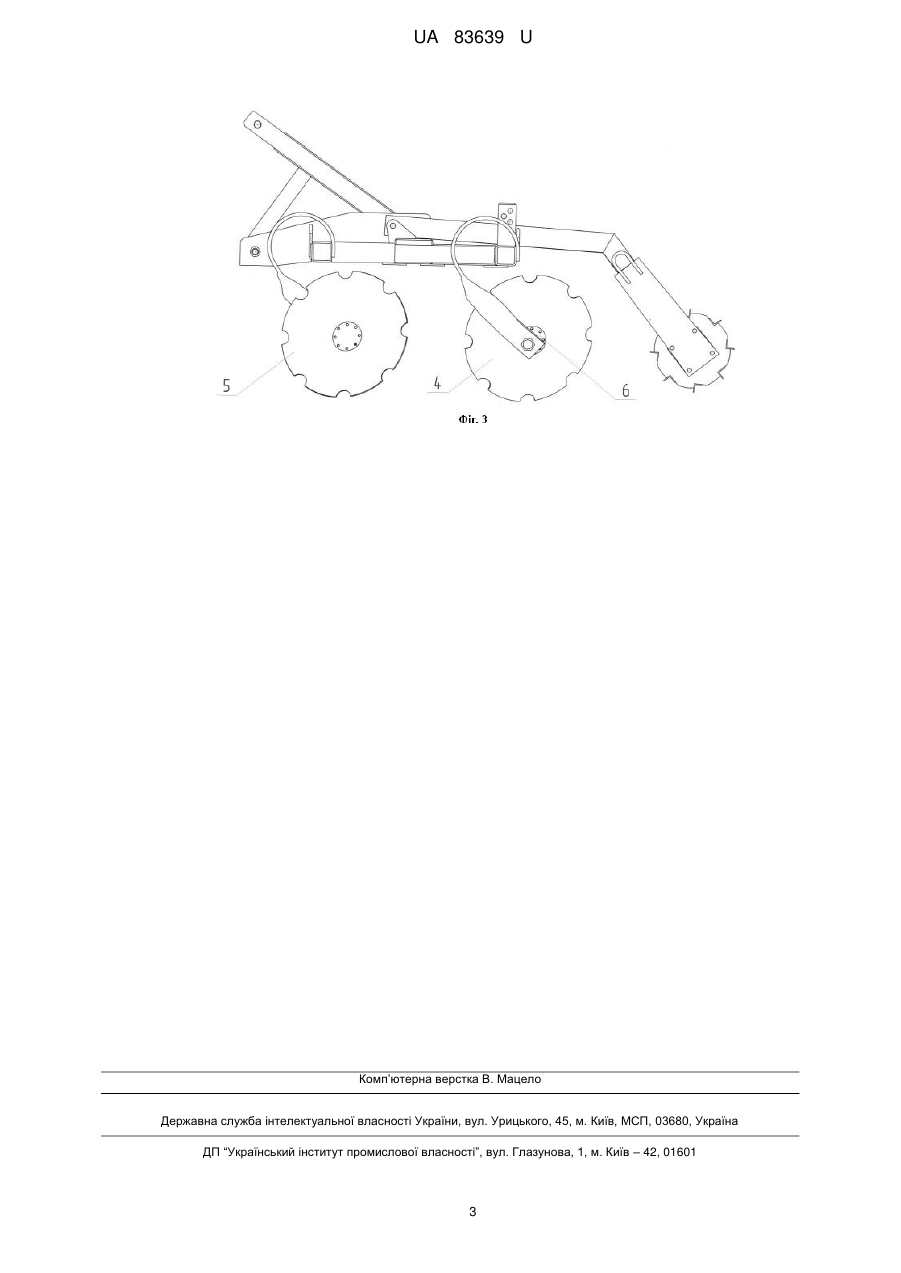

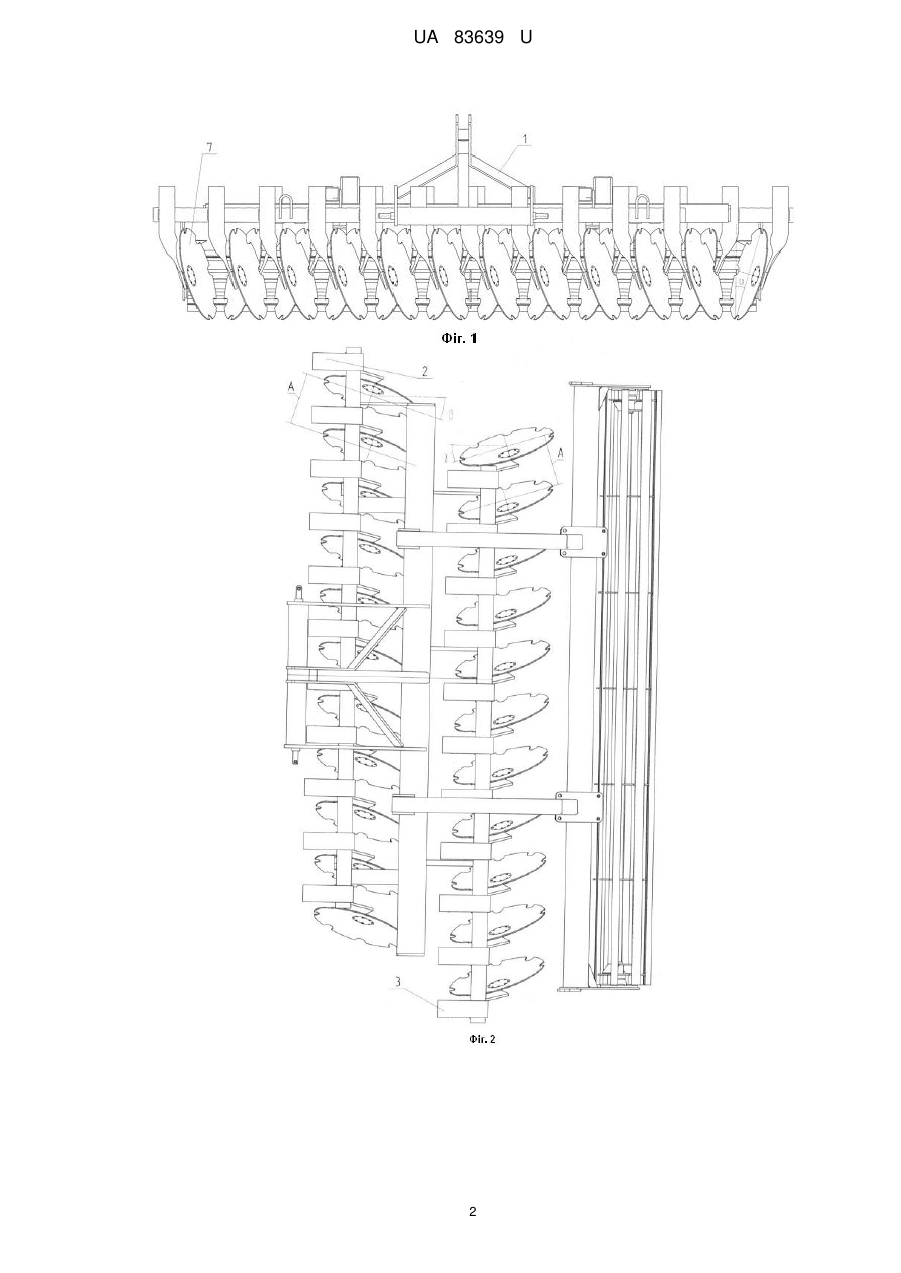

Реферат: UA 83639 U UA 83639 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема до пристроїв для обробітку ґрунту з безпривідними увігнутими дисковими робочими органами, а конкретно до дискових борін. Найбільш близькою за технічною суттю до тієї, що заявляється, є дискова борона (патент України на корисну модель № 58616, опубл. 26.04.2011 р), що містить опорну раму, закріплені на рамі за допомогою індивідуальних пластинчатих пружинних стояків дискові робочі органи, причому один кінець кожного з стояків виконано у вигляді півеліпса, зверненого вперед по ходу обертання дискового робочого органа, та закріпленого на рамі, а другий кінець закріплено до підшипникової опори увігнутого дискового робочого органа. Недоліком такої конструкції є те, що кут атаки та кут нахилу дискового робочого органа задається габаритним кріпленням стояка до підшипникової опори, що призводить до можливості зачеплення та обволікання кріплень стояка до підшипникової опори поживними та рослинними рештками та налипання ґрунту. В основу корисної моделі поставлено задачу усунути можливість зачеплення та обволікання кріплень стояка до підшипникової опори поживними та рослинними рештками та налипання ґрунту. Поставлена задача вирішується тим, що в конструкції дискової борони, що включає раму, на якій в два ряди з встановленим кроком розташовані індивідуальні пластинчаті пружинні стояки з правим і лівим ухилом, на яких за допомогою підшипникових опор закріплені дискові робочі органи, причому кут атаки та кут нахилу дискового робочого органа задається індивідуальними пластинчатими пружинними стояками і залежить від розміщення впродовж напрямку руху. Завдяки тому, що кут атаки та кут нахилу дискового робочого органа задається індивідуальними пластинчатими пружинними стояками і залежить від розміщення впродовж напрямку руху, кріплення стояка до підшипникової опори є суміщене з підшипниковою опорою усуває можливість зачеплення та обволікання кріплень стояка до підшипникової опори поживними та рослинними рештками та налипання ґрунту. Винахід ілюструється кресленнями, на Фіг. 1 зображена дискова борона (вигляд з переду), на Фіг. 2 зображено дискова борона (вигляд зверху), на Фіг. 3 зображено дискова борона (вигляд зліва). Дискова борона включає раму 1, на якій в два ряди 4 і 5 встановленим кроком А розташовані індивідуальні пластинчаті пружинні стояки з правим 3 і лівим 2 ухилом, на яких за допомогою підшипникових опор 6 закріплені дискові робочі органи 7, причому кут атаки ( та ) та кут нахилу  дискового робочого органа задається індивідуальними пластинчатими пружинними стояками і залежить від розміщення впродовж напрямку руху зовнішньої увігнутої сторони дискового робочого органа. Дискова борона працює наступним чином, при робочому русі дискової борони рама 1 під дією сили тертя об ґрунт, дискові робочі органи 7 починають обертатися. При цьому кожен дисковий робочий орган заглиблюється в ґрунт та виконує технологічні операції з його обробки. За рахунок індивідуальних пластинчатих пружинних стояків з правим та лівим ухилом, на яких за допомогою підшипникових опор закріплені дискові робочі органи, причому кут атаки та кут нахилу дискового робочого органа задається індивідуальними пластинчатими пружинними стояками і залежить від розміщення впродовж напрямку руху, забезпечується суміщення кріплення стояка до підшипникової опори, усуває можливість зачеплення та обволікання кріплення стояка до підшипникових опор поживними та рослинними рештками та налипання ґрунту. В цілому описана конструкція дискової борони дозволяє забезпечити високу якість роботи без зачеплення та обволікання поживними та рослинними рештками та налипання ґрунту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Дискова борона, що включає раму, на якій в два ряди, з встановленим кроком, розташовані індивідуальні пластинчаті пружинні стояки з правим і лівим ухилом, на яких за допомогою підшипникових опор закріплені дискові робочі органи, яка відрізняється тим, що кут атаки та кут нахилу дискового робочого органа задається індивідуальним пластинчатим пружинним стояком і залежить від розміщення впродовж напрямку руху. 1 UA 83639 U 2 UA 83639 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
