Борона дискова

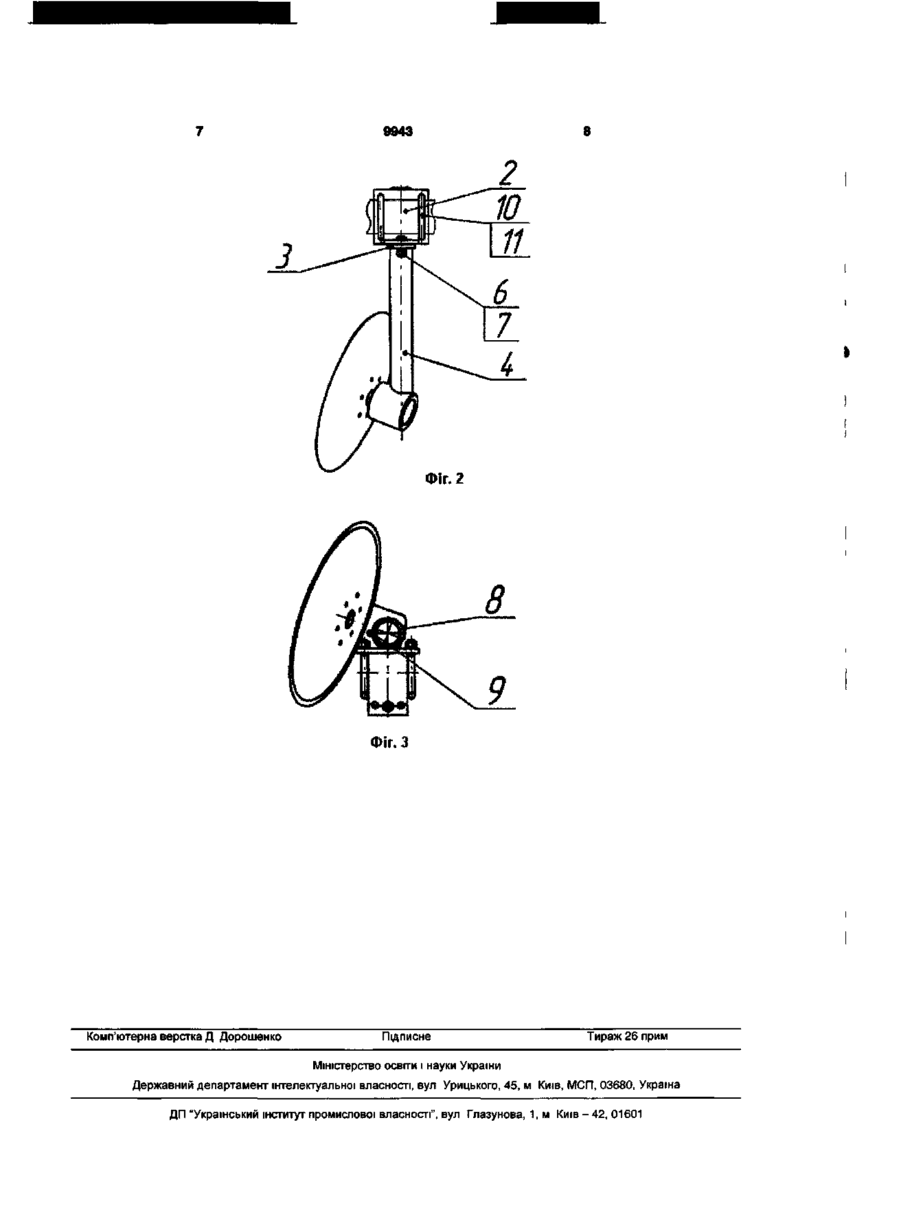

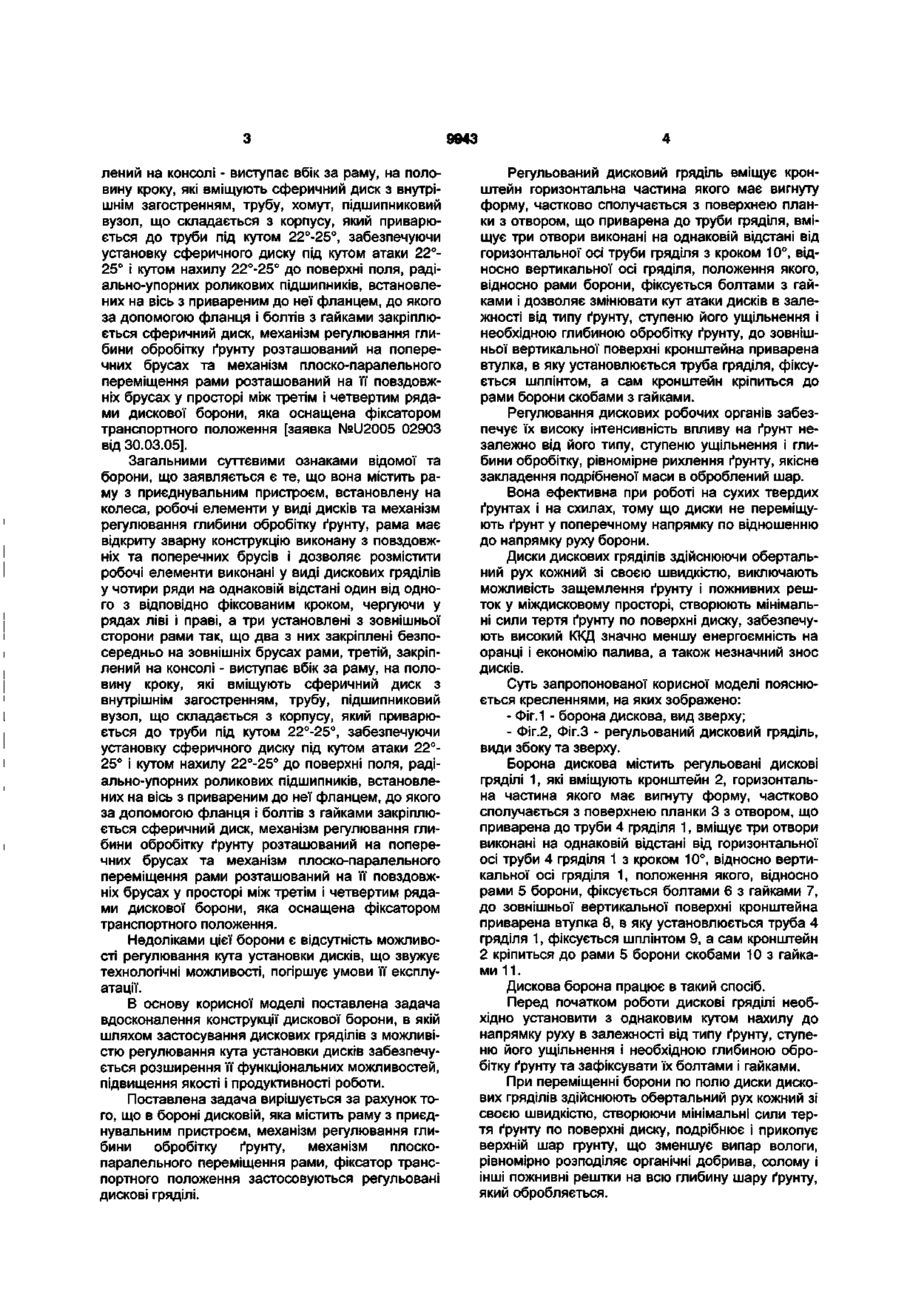

Борона дискова, що містить раму з приєднувальним пристроєм, встановлену на опорнотранспортні колеса, робочі елементи у вигляді дискових гряділів та механізм регулювання глибини обробітку ґрунту, рама має відкриту зварну конструкцію, виконану з повздовжніх та поперечних брусів і дозволяє розмістити робочі елементи у чотири ряди на однаковій відстані один від одного з ВІДПОВІДНО фіксованим кроком, чергуючи у рядах ЛІВІ і праві, а три установлені з зовнішньої сторони рами так, що два з них закріплені безпосередньо на ЗОВНІШНІХ брусах рами, третій, закріплений на консолі, виступає вбік за раму, на половину кроку, які вміщують сферичний диск з внутрішнім загостренням, трубу, підшипниковий вузол, що складається з корпусу, який приварюється до труби під кутом 22°-25°, забезпечуючи установку сферичного диска під кутом атаки 22° 25° і кутом нахилу 22°-25° до поверхні поля, радіально-упорних роликових ПІДШИПНИКІВ, встановлених на вісь з привареним до неї фланцем, до якого за допомогою фланця і болтів з гайками закріплюється сферичний диск, механізм регулювання глибини обробітку грунту розташований на поперечних брусах та механізм плоско-паралельного переміщення рами розташований на м повздовжніх брусах у просторі між третім і четвертим рядами дискової борони, яка оснащена фіксатором транспортного положення, яка відрізняється тим, що регульовані дискові гряділі вміщують кронштейн, горизонтальна частина якого має вигнуту форму, частково сполучається з поверхнею планки з отвором, що приварена до труби гряділя, вміщує три отвори, виконані на однаковій відстані від горизонтальної осі труби гряділя з кроком 10°, відносно вертикальної осі гряділя, положення якого, відносно рами борони, фіксується болтами з гайками, до зовнішньої вертикальної поверхні кронштейна приварена втулка, в яку установлюється труба гряділя, фіксується шплінтом, а сам кронштейн кріпиться до рами борони скобами з гайками Корисна модель відноситься до галузі сільськогосподарського машинобудування, а саме до знарядь для оранки ґрунту усіх типів, і може бути використана у сільському і лісовому господарствах для роздрібнення, розпушування ґрунту, подрібнення залишок крупностеблових культур та оброблення задернілих шарів ґрунтів Відомий ґрунтообробний агрегат, який містить раму, на якій нерухомо без регулювання в два ряди закріплені кронштейни з криволінійними дисками з ВІДПОВІДНО фіксованим кроком і з ухилом до вертикалі і забезпечують кут атаки криволінійних дисків 22°-30°, на кронштейнах установлені пристрої для очистки ввігнутої площини криволінійних дисків, а в другому ряду з випуклої сторони криволінійних дисків додатково установлено криволінійний диск, який має діаметр 0,6-0,8 діаметра криволінійних дисків і виступає вбік за криволінійний диск, який розташований в першому ряду на половину кроку, криволінійні диски мають по периметру загострення з увігнутої площини, спереду рами розташований приєднувальний пристрій, а з протилежного боку рами розташований опорний каток з механізмом регулювання його положення [Патент України №51783 по заявці №99105436 від 06 10 1999, опуб 16 12 2002] Найбільш близьким аналогом борони дискової що заявляється, вибраним як прототип, є борона дискова, що містить раму з приєднувальним пристроєм, встановлену на колеса, робочі елементи у виді дисків та механізм регулювання глибини обробітку ґрунту Рама має відкриту зварну конструкцію виконану з повздовжніх та поперечних брусів і дозволяє нерухомо без регулювання розмістити робочі елементи виконані у виді дискових гряділів у чотири ряди на однаковій відстані один від одного з ВІДПОВІДНО фіксованим кроком, чергуючи у рядах ЛІВІ і праві, а три установлені з зовнішньої сторони рами так, що два з них закріплені безпосередньо на ЗОВНІШНІХ брусах рами, третій, закріп СО О) О) 9943 лений на консолі - виступає вбік за раму, на половину кроку, які вміщують сферичний диск з внутрішнім загостренням, трубу, хомут, підшипниковий вузол, що складається з корпусу, який приварюється до труби під кутом 22°-25°, забезпечуючи установку сферичного диску під кутом атаки 22°25° і кутом нахилу 22°-25° до поверхні поля, радіально-упорних роликових підшипників, встановлених на вісь з привареним до неї фланцем, до якого за допомогою фланця і болтів з гайками закріплюється сферичний диск, механізм регулювання глибини обробітку ґрунту розташований на поперечних брусах та механізм плоско-паралельного переміщення рами розташований на її повздовжніх брусах у просторі між третім і четвертим рядами дискової борони, яка оснащена фіксатором транспортного положення [заявка №112005 02903 від 30.03.05]. Загальними суттєвими ознаками відомої та борони, що заявляється є те, що вона містить раму з приєднувальним пристроєм, встановлену на колеса, робочі елементи у виді дисків та механізм регулювання глибини обробітку ґрунту, рама має відкриту зварну конструкцію виконану з повздовжніх та поперечних брусів і дозволяє розмістити робочі елементи виконані у виді дискових гряділів у чотири ряди на однаковій відстані один від одного з відповідно фіксованим кроком, чергуючи у рядах ліві і праві, а три установлені з зовнішньої сторони рами так, що два з них закріплені безпосередньо на зовнішніх брусах рами, третій, закріплений на консолі - виступає вбік за раму, на половину кроку, які вміщують сферичний диск з внутрішнім загостренням, трубу, підшипниковий вузол, що складається з корпусу, який приварюється до труби під кутом 22°-25°, забезпечуючи установку сферичного диску під кутом атаки 22°25° і кутом нахилу 22°-25° до поверхні поля, радіально-упорних роликових підшипників, встановлених на вісь з привареним до неї фланцем, до якого за допомогою фланця і болтів з гайками закріплюється сферичний диск, механізм регулювання глибини обробітку ґрунту розташований на поперечних брусах та механізм плоско-паралельного переміщення рами розташований на її повздовжніх брусах у просторі між третім і четвертим рядами дискової борони, яка оснащена фіксатором транспортного положення. Недоліками цієї борони є відсутність можливості регулювання кута установки дисків, що звужує технологічні можливості, погіршує умови її експлуатації. В основу корисної моделі поставлена задача вдосконалення конструкції дискової борони, в якій шляхом застосування дискових гряділів з можливістю регулювання кута установки дисків забезпечується розширення її функціональних можливостей, підвищення якості і продуктивності роботи. Поставлена задача вирішується за рахунок того, що в бороні дисковій, яка містить раму з приєднувальним пристроєм, механізм регулювання глибини обробітку ґрунту, механізм плоскопаралельного переміщення рами, фіксатор транспортного положення застосовуються регульовані дискові гряділі. Регульований дисковий гряділь вміщує кронштейн горизонтальна частина якого має вигнуту форму, частково сполучається з поверхнею планки з отвором, що приварена до труби гряділя, вміщує три отвори виконані на однаковій відстані від горизонтальної осі труби гряділя з кроком 10°, відносно вертикальної осі гряділя, положення якого, відносно рами борони, фіксується болтами з гайками і дозволяє змінювати кут атаки дисків в залежності від типу ґрунту, ступеню його ущільнення і необхідною глибиною обробітку ґрунту, до зовнішньої вертикальної поверхні кронштейна приварена втулка, в яку установлюється труба гряділя, фіксується шплінтом, а сам кронштейн кріпиться до рами борони скобами з гайками. Регулювання дискових робочих органів забезпечує їх високу інтенсивність впливу на ґрунт незалежно від його типу, ступеню ущільнення і глибини обробітку, рівномірне рихлення ґрунту, якісне закладення подрібненої маси в оброблений шар. Вона ефективна при роботі на сухих твердих ґрунтах і на схилах, тому що диски не переміщують ґрунт у поперечному напрямку по відношенню до напрямку руху борони. Диски дискових гряділів здійснюючи обертальний рух кожний зі своєю швидкістю, виключають можливість защемлення ґрунту і пожнивних решток у міждисковому просторі, створюють мінімальні сили тертя ґрунту по поверхні диску, забезпечують високий ККД значно меншу енергоємність на оранці і економію палива, а також незначний знос дисків. Суть запропонованої корисної моделі пояснюється кресленнями, на яких зображено: - Фіг.1 - борона дискова, вид зверху; - Фіг.2, Фіг.З - регульований дисковий гряділь, види збоку та зверху. Борона дискова містить регульовані дискові гряділі 1, які вміщують кронштейн 2, горизонтальна частина якого має вигнуту форму, частково сполучається з поверхнею планки 3 з отвором, що приварена до труби 4 гряділя 1, вміщує три отвори виконані на однаковій відстані від горизонтальної осі труби 4 гряділя 1 з кроком 10°, відносно вертикальної осі гряділя 1, положення якого, відносно рами 5 борони, фіксується болтами 6 з гайками 7, до зовнішньої вертикальної поверхні кронштейна приварена втулка 8, в яку установлюється труба 4 гряділя 1, фіксується шплінтом 9, а сам кронштейн 2 кріпиться до рами 5 борони скобами 10 з гайками 11. Дискова борона працює в такий спосіб. Перед початком роботи дискові гряділі необхідно установити з однаковим кутом нахилу до напрямку руху в залежності від типу ґрунту, ступеню його ущільнення і необхідною глибиною обробітку ґрунту та зафіксувати їх болтами і гайками. При переміщенні борони по полю диски дискових гряділів здійснюють обертальний рух кожний зі своєю швидкістю, створюючи мінімальні сили тертя ґрунту по поверхні диску, подрібнює і прикопує верхній шар грунту, що зменшує випар вологи, рівномірно розподіляє органічні добрива, солому і інші пожнивні рештки на всю глибину шару ґрунту, який обробляється. Г-ЧФ 9943 ФІГ. 2 8 Фіг. З Комп'ютерна верстка Д Дорошенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
