Ліжко-колиска
Формула / Реферат

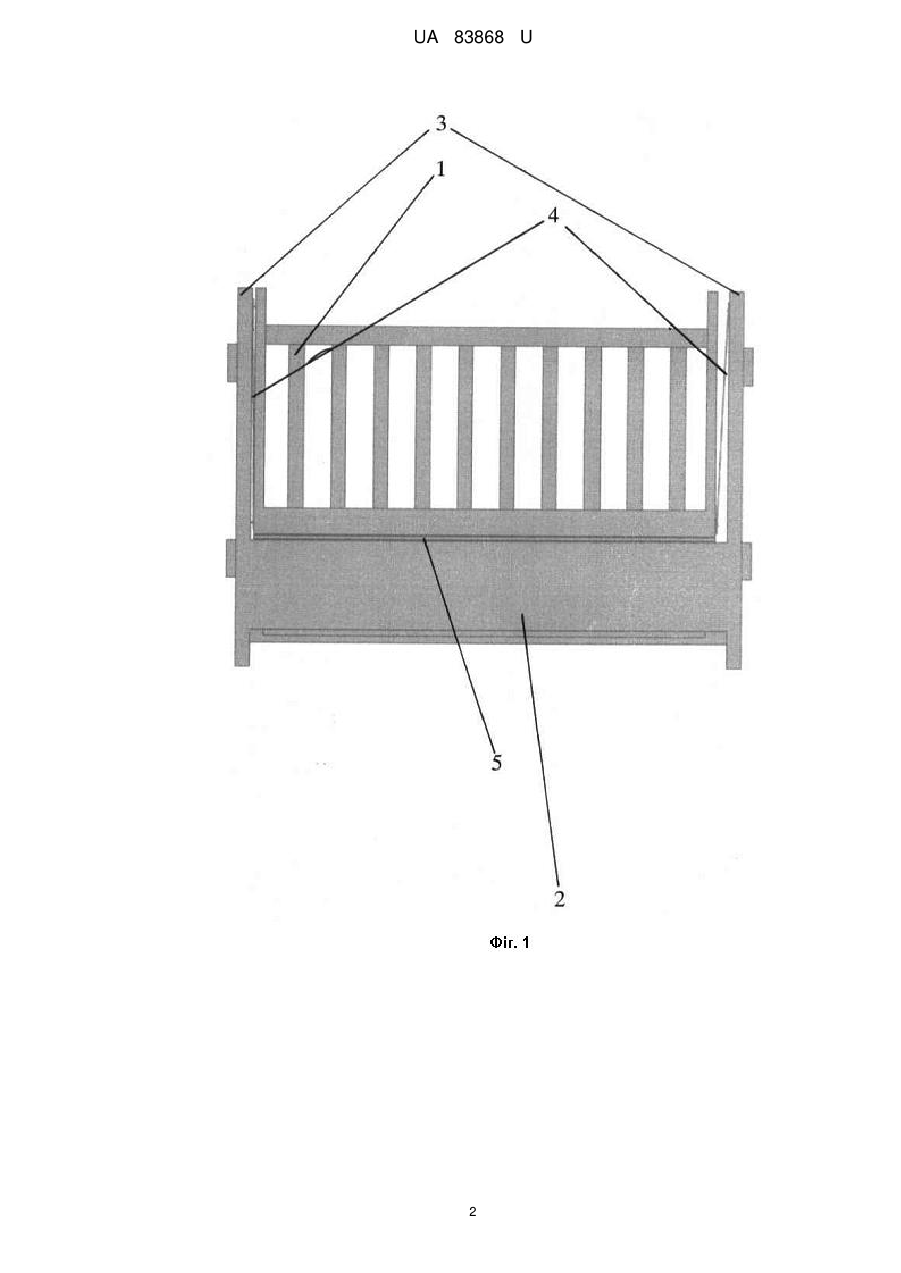

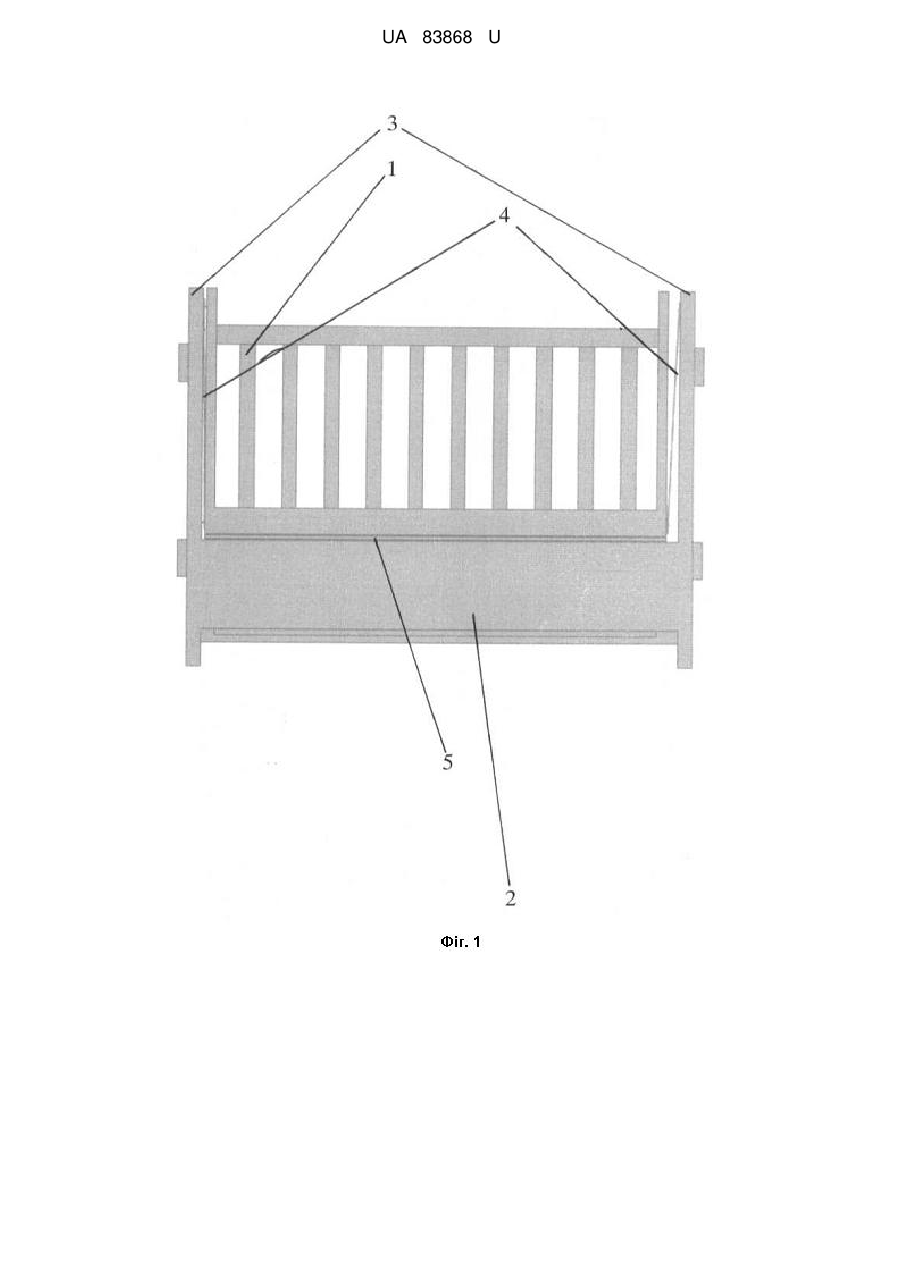

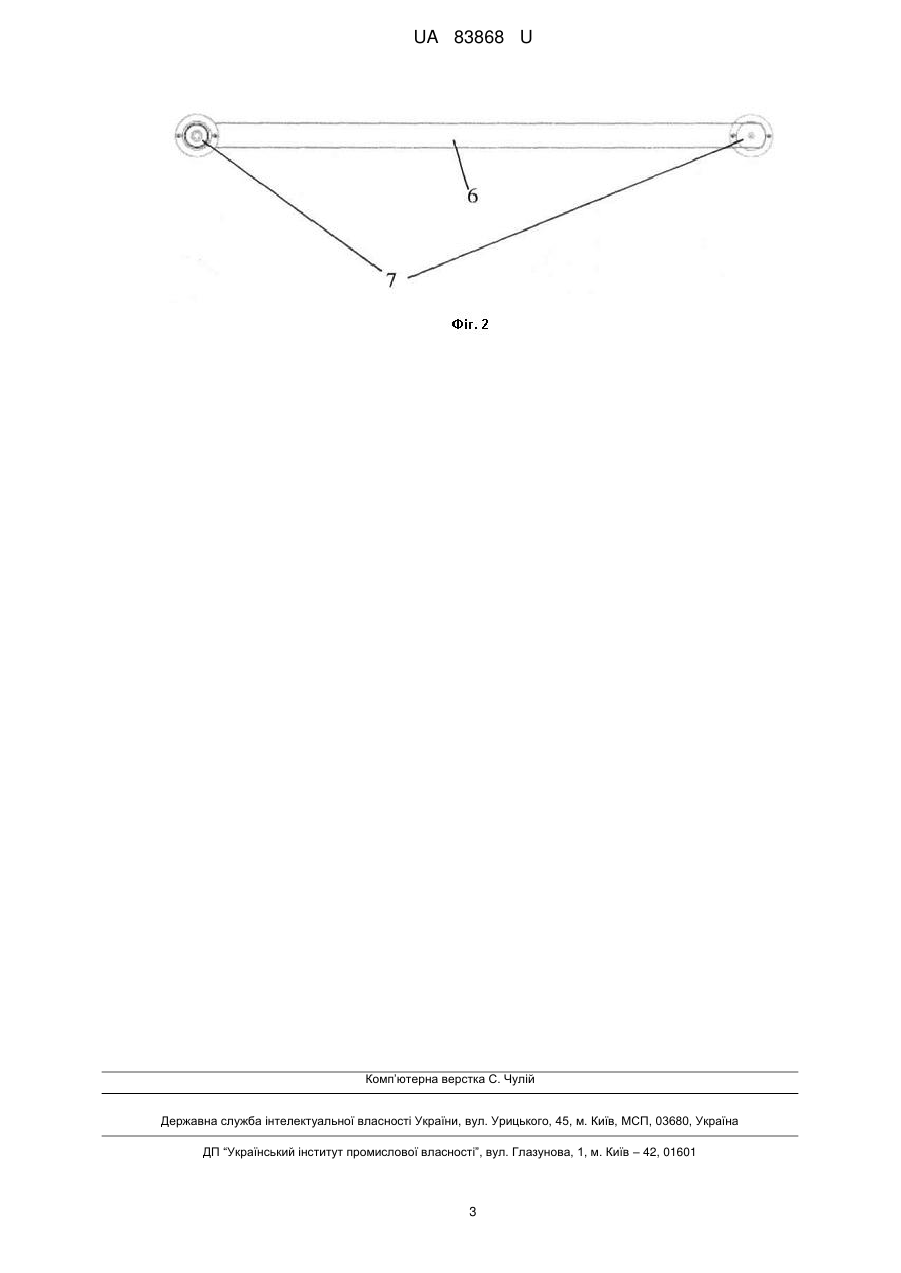

1. Ліжко-колиска, що містить дві спинки та раму прямокутної форми з бічними сторонами та дном, де спинки та рама з'єднані рухомими механізмами, яке відрізняється тим, що рухомі механізми являють собою металеві планки, які кріпляться з обох боків підшипниками, ліжко-колиска містить додатково основу, яка з'єднана зі спинками, та дві рухомі планки, що кріпляться одним краєм до верхньої частини основи, а іншим до дна рами.
2. Ліжко-колиска за п. 1, яке відрізняється тим, що основа додатково містить щонайменше одну ємність для зберігання предметів.
3. Ліжко-колиска за п. 1, яке відрізняється тим, що рухомі планки кріпляться до основи і до рами шурупами, які вгвинчено в отвори з пластиковими втулками.
Текст

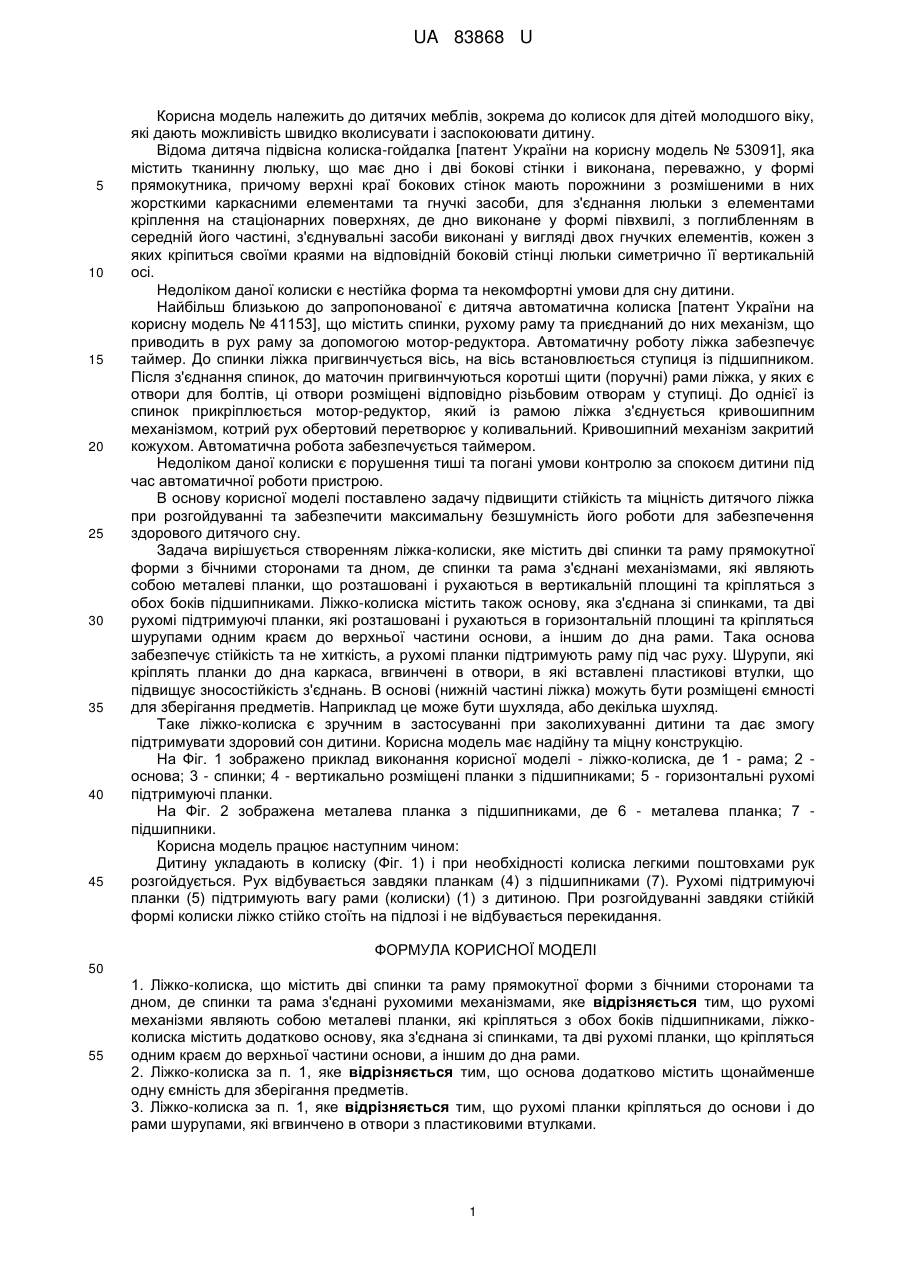

Реферат: UA 83868 U UA 83868 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до дитячих меблів, зокрема до колисок для дітей молодшого віку, які дають можливість швидко вколисувати і заспокоювати дитину. Відома дитяча підвісна колиска-гойдалка [патент України на корисну модель № 53091], яка містить тканинну люльку, що має дно і дві бокові стінки і виконана, переважно, у формі прямокутника, причому верхні краї бокових стінок мають порожнини з розмішеними в них жорсткими каркасними елементами та гнучкі засоби, для з'єднання люльки з елементами кріплення на стаціонарних поверхнях, де дно виконане у формі півхвилі, з поглибленням в середній його частині, з'єднувальні засоби виконані у вигляді двох гнучких елементів, кожен з яких кріпиться своїми краями на відповідній боковій стінці люльки симетрично її вертикальній осі. Недоліком даної колиски є нестійка форма та некомфортні умови для сну дитини. Найбільш близькою до запропонованої є дитяча автоматична колиска [патент України на корисну модель № 41153], що містить спинки, рухому раму та приєднаний до них механізм, що приводить в рух раму за допомогою мотор-редуктора. Автоматичну роботу ліжка забезпечує таймер. До спинки ліжка пригвинчується вісь, на вісь встановлюється ступиця із підшипником. Після з'єднання спинок, до маточин пригвинчуються коротші щити (поручні) рами ліжка, у яких є отвори для болтів, ці отвори розміщені відповідно різьбовим отворам у ступиці. До однієї із спинок прикріплюється мотор-редуктор, який із рамою ліжка з'єднується кривошипним механізмом, котрий рух обертовий перетворює у коливальний. Кривошипний механізм закритий кожухом. Автоматична робота забезпечується таймером. Недоліком даної колиски є порушення тиші та погані умови контролю за спокоєм дитини під час автоматичної роботи пристрою. В основу корисної моделі поставлено задачу підвищити стійкість та міцність дитячого ліжка при розгойдуванні та забезпечити максимальну безшумність його роботи для забезпечення здорового дитячого сну. Задача вирішується створенням ліжка-колиски, яке містить дві спинки та раму прямокутної форми з бічними сторонами та дном, де спинки та рама з'єднані механізмами, які являють собою металеві планки, що розташовані і рухаються в вертикальній площині та кріпляться з обох боків підшипниками. Ліжко-колиска містить також основу, яка з'єднана зі спинками, та дві рухомі підтримуючі планки, які розташовані і рухаються в горизонтальній площині та кріпляться шурупами одним краєм до верхньої частини основи, а іншим до дна рами. Така основа забезпечує стійкість та не хиткість, а рухомі планки підтримують раму під час руху. Шурупи, які кріплять планки до дна каркаса, вгвинчені в отвори, в які вставлені пластикові втулки, що підвищує зносостійкість з'єднань. В основі (нижній частині ліжка) можуть бути розміщені ємності для зберігання предметів. Наприклад це може бути шухляда, або декілька шухляд. Таке ліжко-колиска є зручним в застосуванні при заколихуванні дитини та дає змогу підтримувати здоровий сон дитини. Корисна модель має надійну та міцну конструкцію. На Фіг. 1 зображено приклад виконання корисної моделі - ліжко-колиска, де 1 - рама; 2 основа; 3 - спинки; 4 - вертикально розміщені планки з підшипниками; 5 - горизонтальні рухомі підтримуючі планки. На Фіг. 2 зображена металева планка з підшипниками, де 6 - металева планка; 7 підшипники. Корисна модель працює наступним чином: Дитину укладають в колиску (Фіг. 1) і при необхідності колиска легкими поштовхами рук розгойдується. Рух відбувається завдяки планкам (4) з підшипниками (7). Рухомі підтримуючі планки (5) підтримують вагу рами (колиски) (1) з дитиною. При розгойдуванні завдяки стійкій формі колиски ліжко стійко стоїть на підлозі і не відбувається перекидання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Ліжко-колиска, що містить дві спинки та раму прямокутної форми з бічними сторонами та дном, де спинки та рама з'єднані рухомими механізмами, яке відрізняється тим, що рухомі механізми являють собою металеві планки, які кріпляться з обох боків підшипниками, ліжкоколиска містить додатково основу, яка з'єднана зі спинками, та дві рухомі планки, що кріпляться одним краєм до верхньої частини основи, а іншим до дна рами. 2. Ліжко-колиска за п. 1, яке відрізняється тим, що основа додатково містить щонайменше одну ємність для зберігання предметів. 3. Ліжко-колиска за п. 1, яке відрізняється тим, що рухомі планки кріпляться до основи і до рами шурупами, які вгвинчено в отвори з пластиковими втулками. 1 UA 83868 U 2 UA 83868 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
МПК / Мітки
МПК: A47D 9/00
Мітки: ліжко-колиска
