Герметичний пакет для інфузійних розчинів і спеціальної рідкої або сипкої продукції

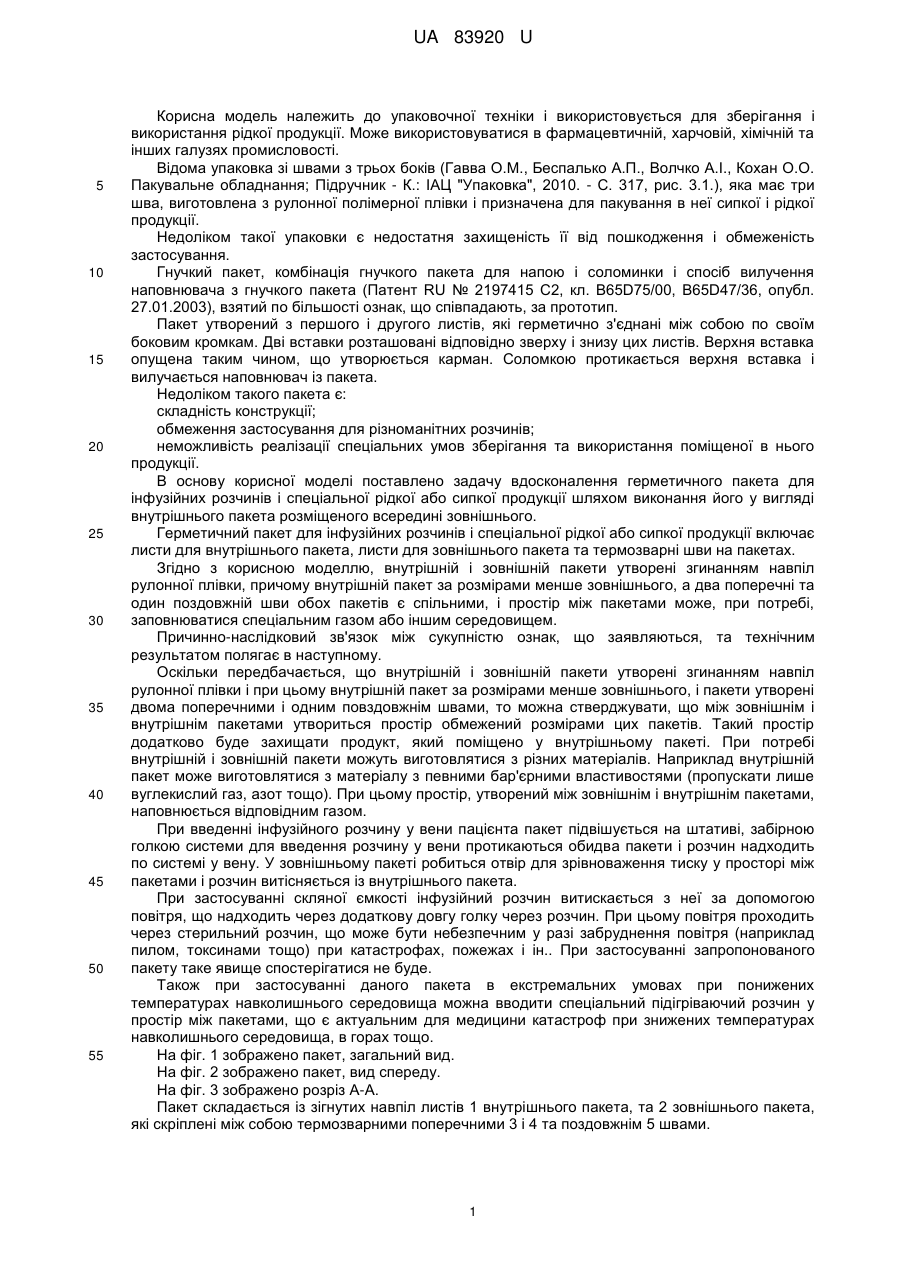

Реферат: Герметичний пакет для інфузійних розчинів і спеціальної рідкої або сипкої продукції включає листи для внутрішнього пакета, листи для зовнішнього пакета та термозварні шви на пакетах. Внутрішній і зовнішній пакети утворені згинанням навпіл рулонної плівки. Внутрішній пакет за розмірами менше зовнішнього. Два поперечних та один поздовжній шви обох пакетів є спільними. Простір між пакетами може, при потребі, заповнюватися спеціальним газом або іншим середовищем. UA 83920 U (12) UA 83920 U UA 83920 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до упаковочної техніки і використовується для зберігання і використання рідкої продукції. Може використовуватися в фармацевтичній, харчовій, хімічній та інших галузях промисловості. Відома упаковка зі швами з трьох боків (Гавва О.М., Беспалько А.П., Волчко А.І., Кохан О.О. Пакувальне обладнання; Підручник - К.: ІАЦ "Упаковка", 2010. - С. 317, рис. 3.1.), яка має три шва, виготовлена з рулонної полімерної плівки і призначена для пакування в неї сипкої і рідкої продукції. Недоліком такої упаковки є недостатня захищеність її від пошкодження і обмеженість застосування. Гнучкий пакет, комбінація гнучкого пакета для напою і соломинки і спосіб вилучення наповнювача з гнучкого пакета (Патент RU № 2197415 С2, кл. B65D75/00, B65D47/36, опубл. 27.01.2003), взятий по більшості ознак, що співпадають, за прототип. Пакет утворений з першого і другого листів, які герметично з'єднані між собою по своїм боковим кромкам. Дві вставки розташовані відповідно зверху і знизу цих листів. Верхня вставка опущена таким чином, що утворюється карман. Соломкою протикається верхня вставка і вилучається наповнювач із пакета. Недоліком такого пакета є: складність конструкції; обмеження застосування для різноманітних розчинів; неможливість реалізації спеціальних умов зберігання та використання поміщеної в нього продукції. В основу корисної моделі поставлено задачу вдосконалення герметичного пакета для інфузійних розчинів і спеціальної рідкої або сипкої продукції шляхом виконання його у вигляді внутрішнього пакета розміщеного всередині зовнішнього. Герметичний пакет для інфузійних розчинів і спеціальної рідкої або сипкої продукції включає листи для внутрішнього пакета, листи для зовнішнього пакета та термозварні шви на пакетах. Згідно з корисною моделлю, внутрішній і зовнішній пакети утворені згинанням навпіл рулонної плівки, причому внутрішній пакет за розмірами менше зовнішнього, а два поперечні та один поздовжній шви обох пакетів є спільними, і простір між пакетами може, при потребі, заповнюватися спеціальним газом або іншим середовищем. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному. Оскільки передбачається, що внутрішній і зовнішній пакети утворені згинанням навпіл рулонної плівки і при цьому внутрішній пакет за розмірами менше зовнішнього, і пакети утворені двома поперечними і одним повздовжнім швами, то можна стверджувати, що між зовнішнім і внутрішнім пакетами утвориться простір обмежений розмірами цих пакетів. Такий простір додатково буде захищати продукт, який поміщено у внутрішньому пакеті. При потребі внутрішній і зовнішній пакети можуть виготовлятися з різних матеріалів. Наприклад внутрішній пакет може виготовлятися з матеріалу з певними бар'єрними властивостями (пропускати лише вуглекислий газ, азот тощо). При цьому простір, утворений між зовнішнім і внутрішнім пакетами, наповнюється відповідним газом. При введенні інфузійного розчину у вени пацієнта пакет підвішується на штативі, забірною голкою системи для введення розчину у вени протикаються обидва пакети і розчин надходить по системі у вену. У зовнішньому пакеті робиться отвір для зрівноваження тиску у просторі між пакетами і розчин витісняється із внутрішнього пакета. При застосуванні скляної ємкості інфузійний розчин витискається з неї за допомогою повітря, що надходить через додаткову довгу голку через розчин. При цьому повітря проходить через стерильний розчин, що може бути небезпечним у разі забруднення повітря (наприклад пилом, токсинами тощо) при катастрофах, пожежах і ін.. При застосуванні запропонованого пакету таке явище спостерігатися не буде. Також при застосуванні даного пакета в екстремальних умовах при понижених температурах навколишнього середовища можна вводити спеціальний підігріваючий розчин у простір між пакетами, що є актуальним для медицини катастроф при знижених температурах навколишнього середовища, в горах тощо. На фіг.1 зображено пакет, загальний вид. На фіг. 2 зображено пакет, вид спереду. На фіг. 3 зображено розріз А-А. Пакет складається із зігнутих навпіл листів 1 внутрішнього пакета, та 2 зовнішнього пакета, які скріплені між собою термозварними поперечними 3 і 4 та поздовжнім 5 швами. 1 UA 83920 U 5 Пакет утворюється наступним чином. Лист зовнішнього пакета 2 згинається навпіл і в нього вводиться, зігнутий навпіл лист 1, внутрішнього пакета таким чином щоб всі чотири вільні краї обох листів співпадали. Далі утворюють два поперечних 3 і 4 шви. Сформована заготовка пакета обробляється стерилізуючими засобами. Після цього у внутрішній пакет вводиться розчин 6 і утворюється поздовжній шов 5. При потребі простір між зовнішнім і внутрішнім пакетами 7 заповнюється спеціальним газом або іншим середовищем. Таке конструктивне виконання герметичного пакета дозволяє спростити його конструкцію, розширити область його застосування та реалізувати спеціальні умови зберігання поміщеного в нього продукту. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Герметичний пакет для інфузійних розчинів і спеціальної рідкої або сипкої продукції, який включає листи для внутрішнього пакета, листи для зовнішнього пакета та термозварні шви на пакетах, який відрізняється тим, що внутрішній і зовнішній пакети утворені згинанням навпіл рулонної плівки, причому внутрішній пакет за розмірами менше зовнішнього, а два поперечних та один поздовжній шви обох пакетів є спільними, і простір між пакетами може, при потребі, заповнюватися спеціальним газом або іншим середовищем. 2 UA 83920 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
