Герметичний пакет для інфузійних розчинів і спеціальної рідкої або сипкої продукції

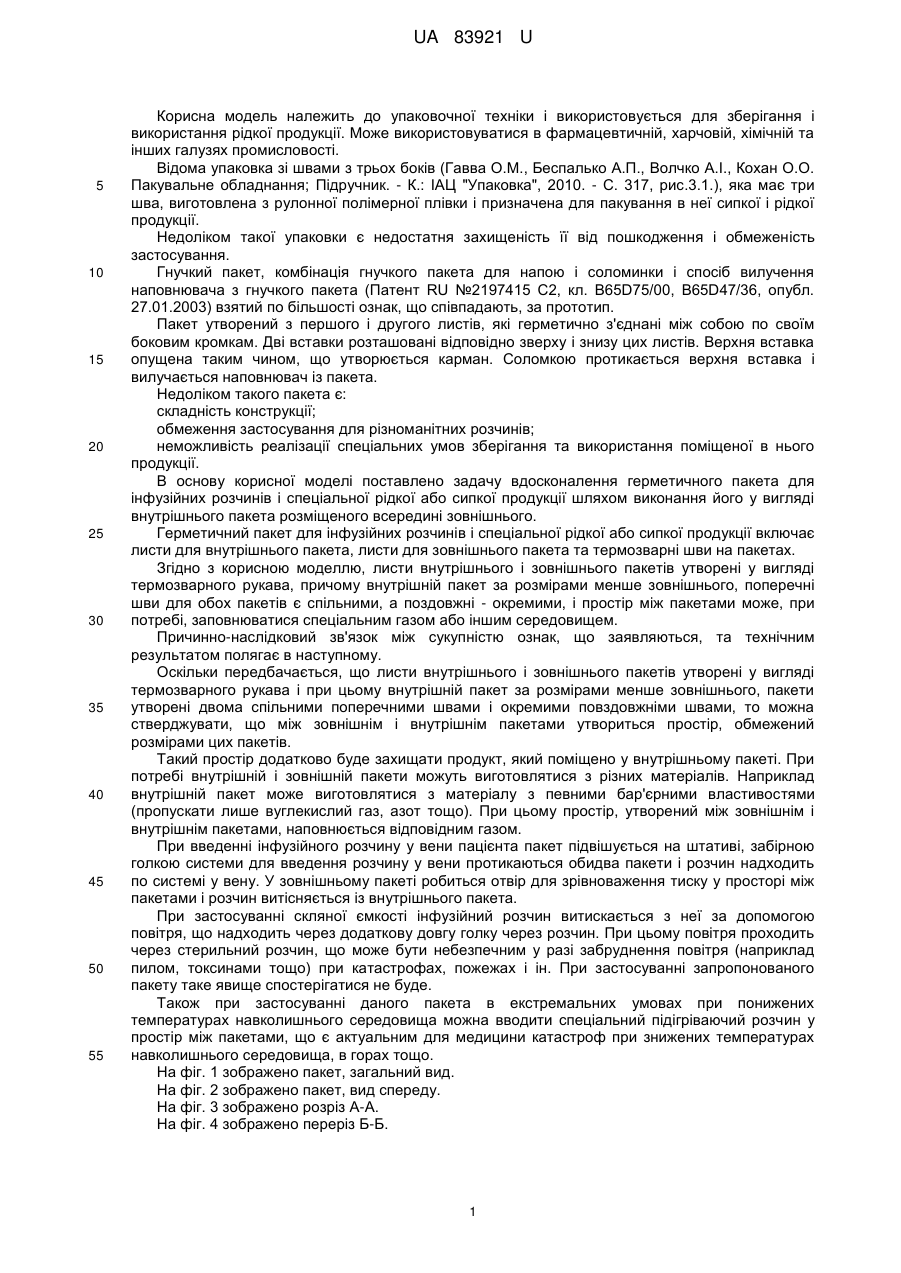

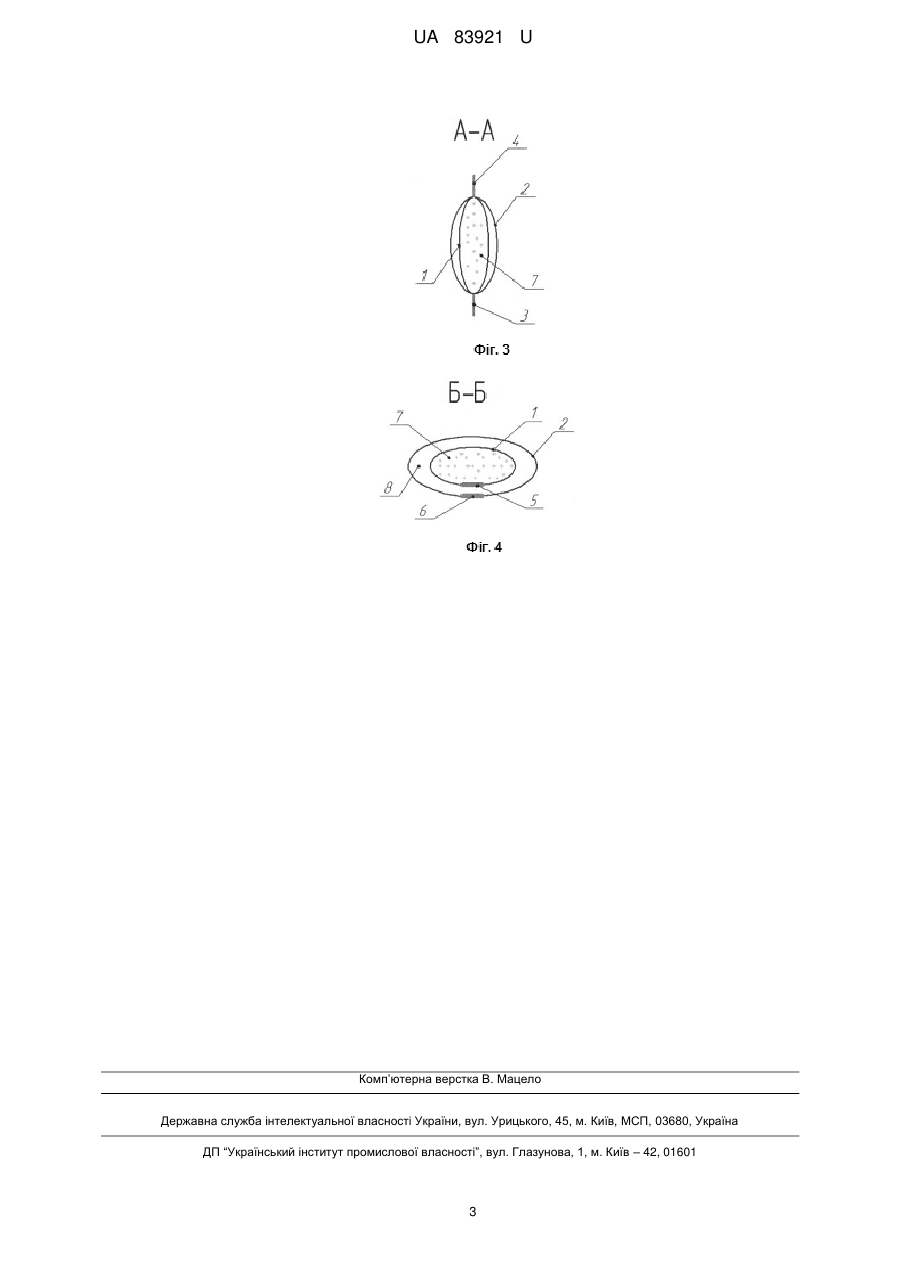

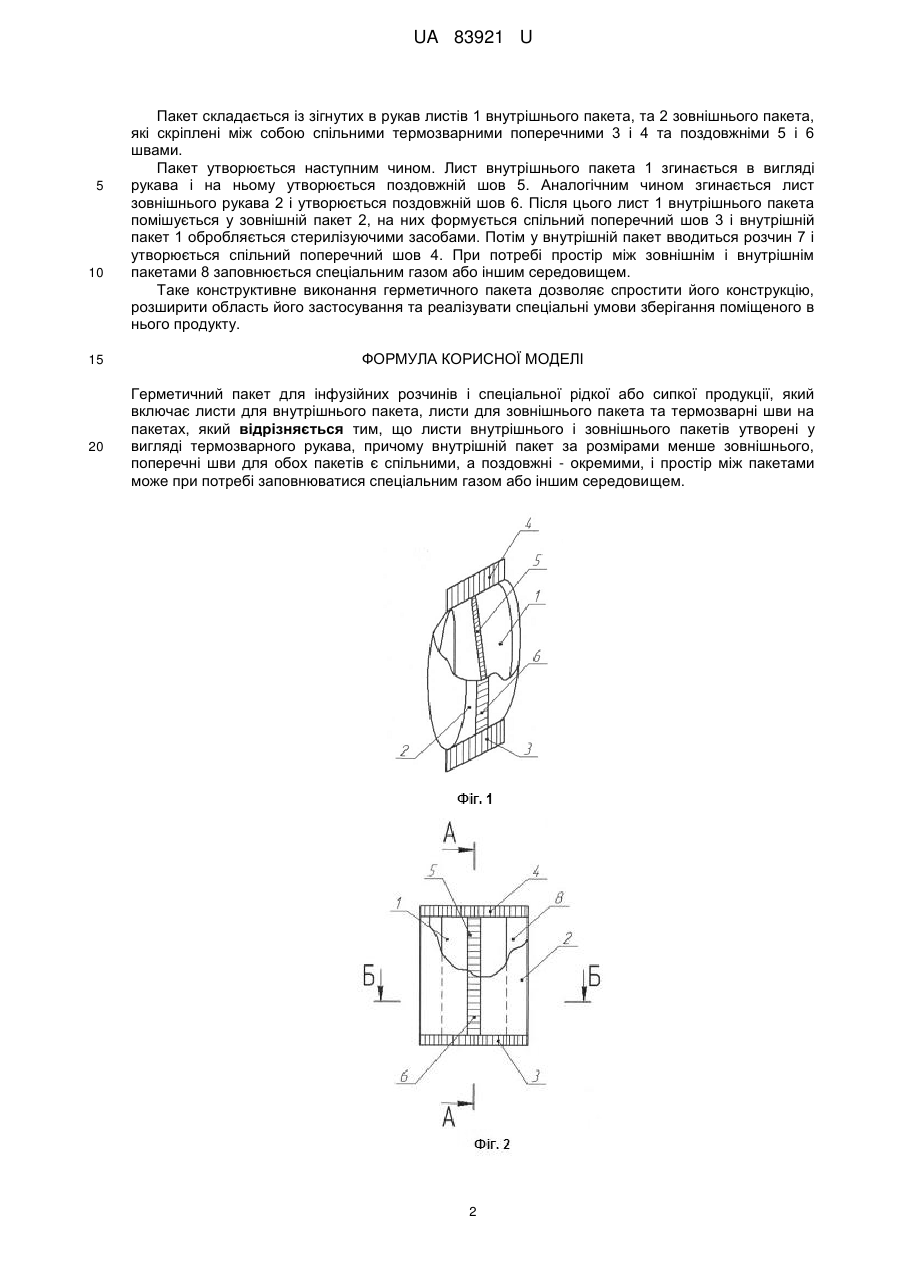

Реферат: Герметичний пакет для інфузійних розчинів і спеціальної рідкої або сипкої продукції включає листи для внутрішнього пакета, листи для зовнішнього пакета та термозварні шви на пакетах. Листи внутрішнього і зовнішнього пакетів утворені у вигляді термозварного рукава. Внутрішній пакет за розмірами менше зовнішнього, поперечні шви для обох пакетів є спільними, а поздовжні - окремими. Простір між пакетами може при потребі заповнюватися спеціальним газом або іншим середовищем. UA 83921 U (12) UA 83921 U UA 83921 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до упаковочної техніки і використовується для зберігання і використання рідкої продукції. Може використовуватися в фармацевтичній, харчовій, хімічній та інших галузях промисловості. Відома упаковка зі швами з трьох боків (Гавва О.М., Беспалько А.П., Волчко А.І., Кохан О.О. Пакувальне обладнання; Підручник. - К.: ІАЦ "Упаковка", 2010. - С. 317, рис.3.1.), яка має три шва, виготовлена з рулонної полімерної плівки і призначена для пакування в неї сипкої і рідкої продукції. Недоліком такої упаковки є недостатня захищеність її від пошкодження і обмеженість застосування. Гнучкий пакет, комбінація гнучкого пакета для напою і соломинки і спосіб вилучення наповнювача з гнучкого пакета (Патент RU №2197415 С2, кл. B65D75/00, B65D47/36, опубл. 27.01.2003) взятий по більшості ознак, що співпадають, за прототип. Пакет утворений з першого і другого листів, які герметично з'єднані між собою по своїм боковим кромкам. Дві вставки розташовані відповідно зверху і знизу цих листів. Верхня вставка опущена таким чином, що утворюється карман. Соломкою протикається верхня вставка і вилучається наповнювач із пакета. Недоліком такого пакета є: складність конструкції; обмеження застосування для різноманітних розчинів; неможливість реалізації спеціальних умов зберігання та використання поміщеної в нього продукції. В основу корисної моделі поставлено задачу вдосконалення герметичного пакета для інфузійних розчинів і спеціальної рідкої або сипкої продукції шляхом виконання його у вигляді внутрішнього пакета розміщеного всередині зовнішнього. Герметичний пакет для інфузійних розчинів і спеціальної рідкої або сипкої продукції включає листи для внутрішнього пакета, листи для зовнішнього пакета та термозварні шви на пакетах. Згідно з корисною моделлю, листи внутрішнього і зовнішнього пакетів утворені у вигляді термозварного рукава, причому внутрішній пакет за розмірами менше зовнішнього, поперечні шви для обох пакетів є спільними, а поздовжні - окремими, і простір між пакетами може, при потребі, заповнюватися спеціальним газом або іншим середовищем. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному. Оскільки передбачається, що листи внутрішнього і зовнішнього пакетів утворені у вигляді термозварного рукава і при цьому внутрішній пакет за розмірами менше зовнішнього, пакети утворені двома спільними поперечними швами і окремими повздовжніми швами, то можна стверджувати, що між зовнішнім і внутрішнім пакетами утвориться простір, обмежений розмірами цих пакетів. Такий простір додатково буде захищати продукт, який поміщено у внутрішньому пакеті. При потребі внутрішній і зовнішній пакети можуть виготовлятися з різних матеріалів. Наприклад внутрішній пакет може виготовлятися з матеріалу з певними бар'єрними властивостями (пропускати лише вуглекислий газ, азот тощо). При цьому простір, утворений між зовнішнім і внутрішнім пакетами, наповнюється відповідним газом. При введенні інфузійного розчину у вени пацієнта пакет підвішується на штативі, забірною голкою системи для введення розчину у вени протикаються обидва пакети і розчин надходить по системі у вену. У зовнішньому пакеті робиться отвір для зрівноваження тиску у просторі між пакетами і розчин витісняється із внутрішнього пакета. При застосуванні скляної ємкості інфузійний розчин витискається з неї за допомогою повітря, що надходить через додаткову довгу голку через розчин. При цьому повітря проходить через стерильний розчин, що може бути небезпечним у разі забруднення повітря (наприклад пилом, токсинами тощо) при катастрофах, пожежах і ін. При застосуванні запропонованого пакету таке явище спостерігатися не буде. Також при застосуванні даного пакета в екстремальних умовах при понижених температурах навколишнього середовища можна вводити спеціальний підігріваючий розчин у простір між пакетами, що є актуальним для медицини катастроф при знижених температурах навколишнього середовища, в горах тощо. На фіг. 1 зображено пакет, загальний вид. На фіг. 2 зображено пакет, вид спереду. На фіг. 3 зображено розріз А-А. На фіг. 4 зображено переріз Б-Б. 1 UA 83921 U 5 10 15 20 Пакет складається із зігнутих в рукав листів 1 внутрішнього пакета, та 2 зовнішнього пакета, які скріплені між собою спільними термозварними поперечними 3 і 4 та поздовжніми 5 і 6 швами. Пакет утворюється наступним чином. Лист внутрішнього пакета 1 згинається в вигляді рукава і на ньому утворюється поздовжній шов 5. Аналогічним чином згинається лист зовнішнього рукава 2 і утворюється поздовжній шов 6. Після цього лист 1 внутрішнього пакета помішується у зовнішній пакет 2, на них формується спільний поперечний шов 3 і внутрішній пакет 1 обробляється стерилізуючими засобами. Потім у внутрішній пакет вводиться розчин 7 і утворюється спільний поперечний шов 4. При потребі простір між зовнішнім і внутрішнім пакетами 8 заповнюється спеціальним газом або іншим середовищем. Таке конструктивне виконання герметичного пакета дозволяє спростити його конструкцію, розширити область його застосування та реалізувати спеціальні умови зберігання поміщеного в нього продукту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Герметичний пакет для інфузійних розчинів і спеціальної рідкої або сипкої продукції, який включає листи для внутрішнього пакета, листи для зовнішнього пакета та термозварні шви на пакетах, який відрізняється тим, що листи внутрішнього і зовнішнього пакетів утворені у вигляді термозварного рукава, причому внутрішній пакет за розмірами менше зовнішнього, поперечні шви для обох пакетів є спільними, а поздовжні - окремими, і простір між пакетами може при потребі заповнюватися спеціальним газом або іншим середовищем. 2 UA 83921 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
