Присадибна кукурудзолущилка “жмеринчанка”

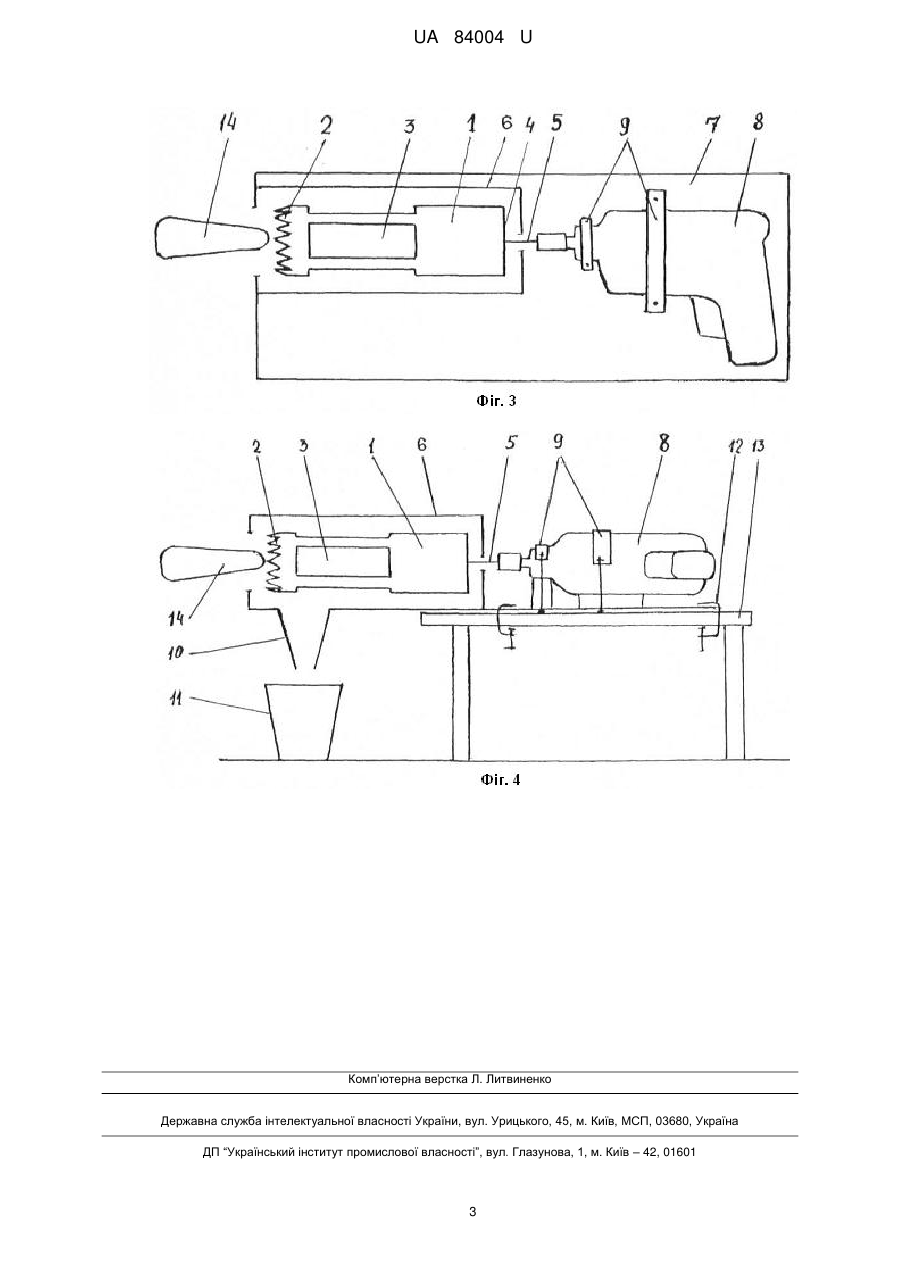

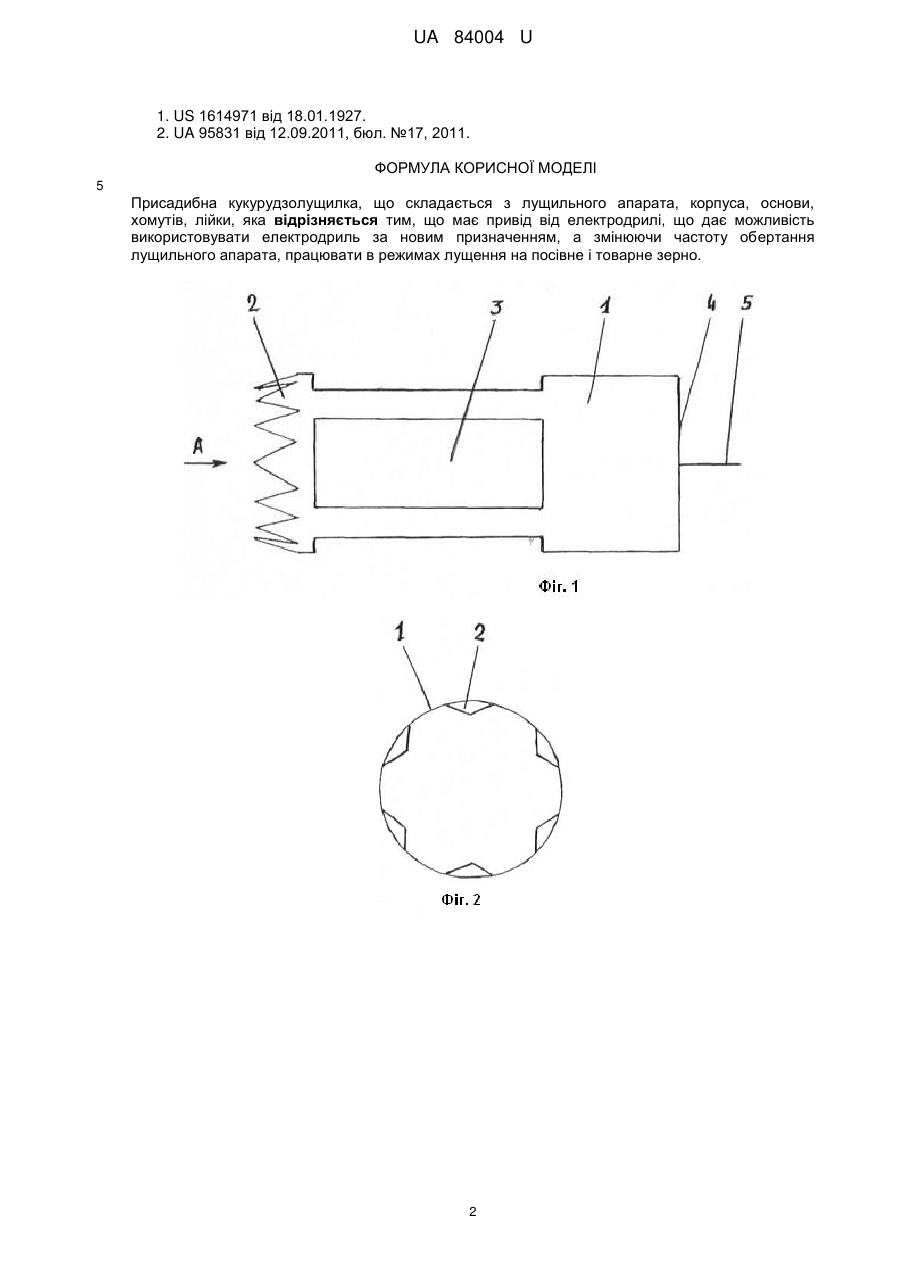

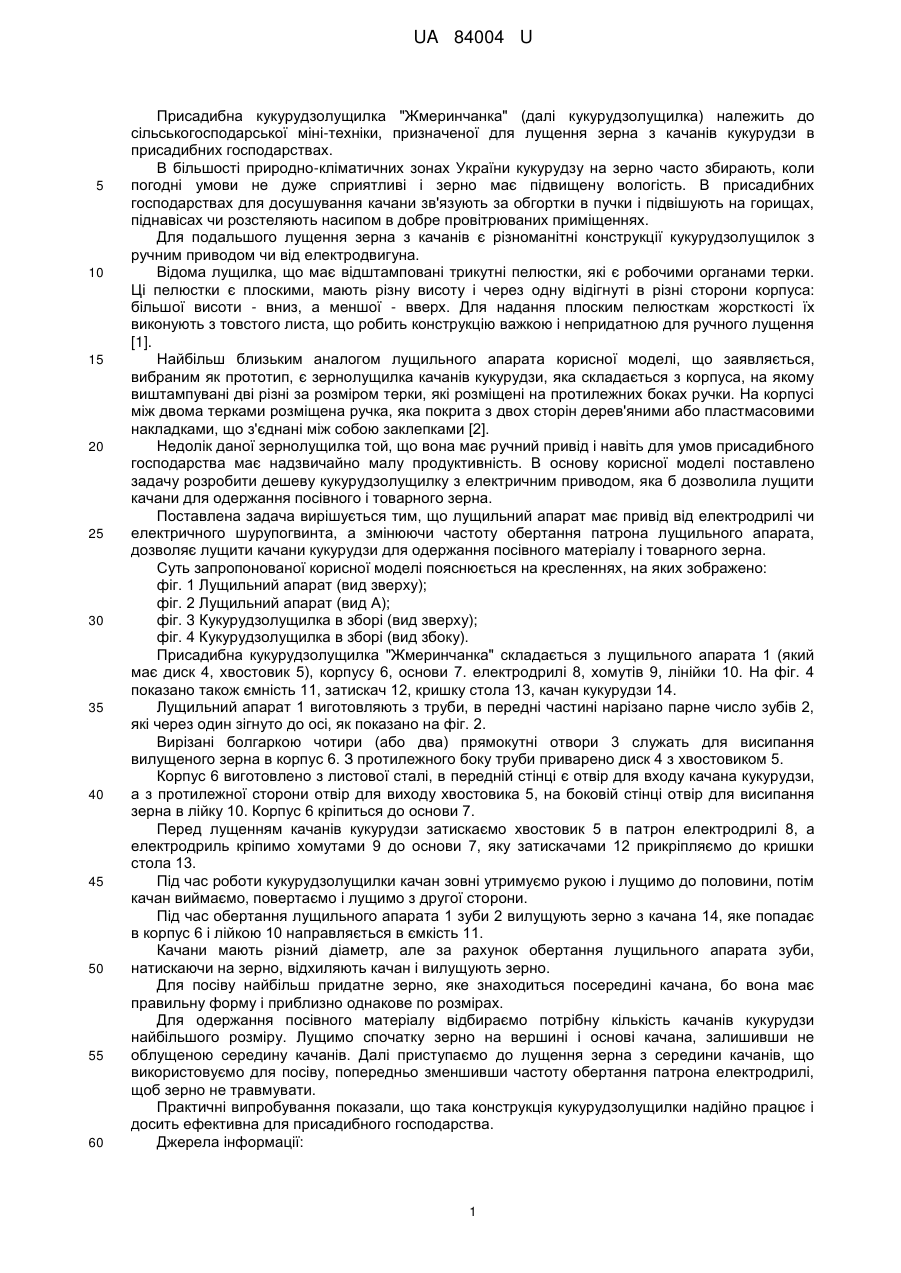

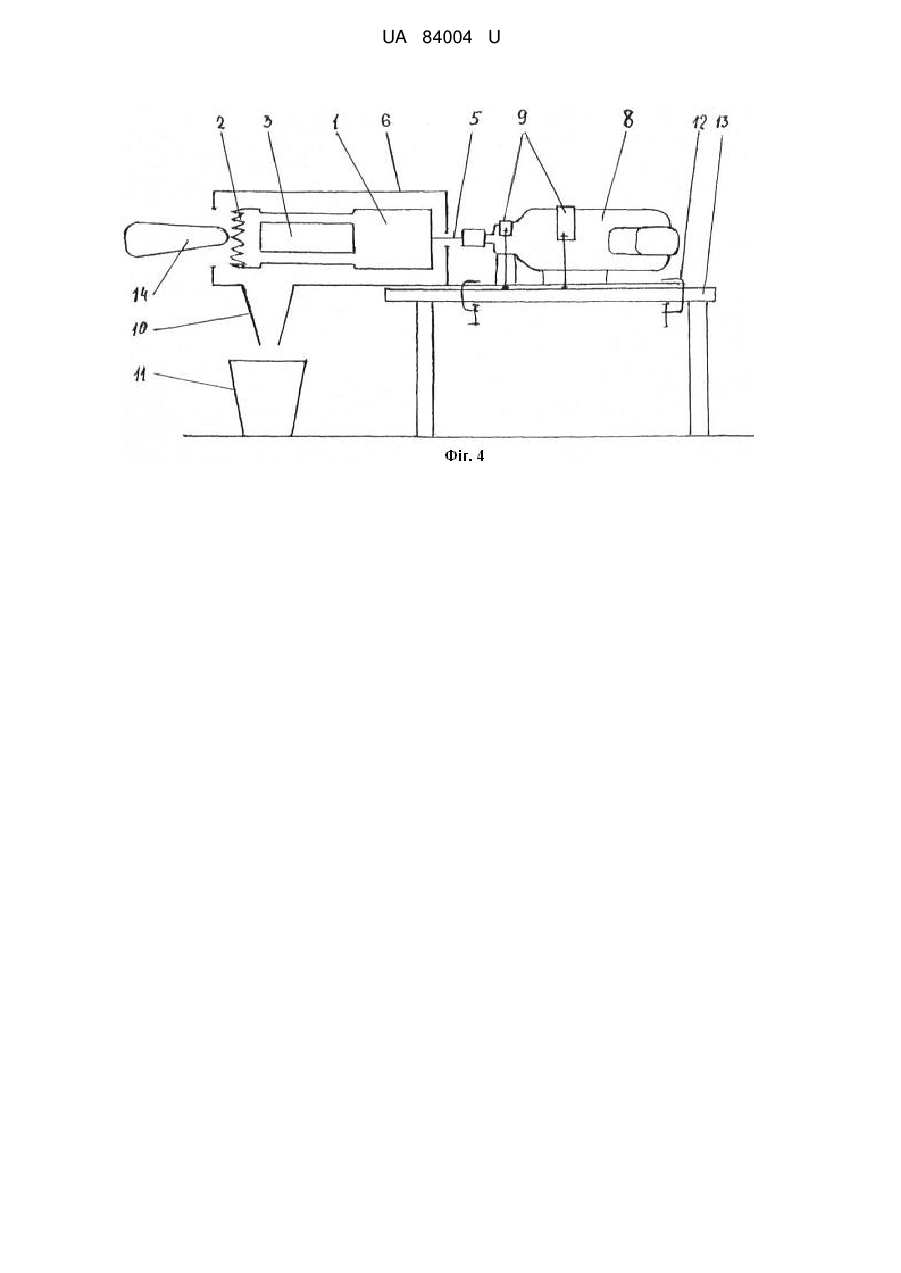

Реферат: Присадибна кукурудзолущилка, що складається з лущильного апарата, корпуса, основи, хомутів, лійки, причому кукурудзолущилка має привід від електродрилі, що дає можливість використовувати електродриль за новим призначенням, а змінюючи частоту обертання лущильного апарата, працювати в режимах лущення на посівне і товарне зерно. UA 84004 U (12) UA 84004 U UA 84004 U 5 10 15 20 25 30 35 40 45 50 55 60 Присадибна кукурудзолущилка "Жмеринчанка" (далі кукурудзолущилка) належить до сільськогосподарської міні-техніки, призначеної для лущення зерна з качанів кукурудзи в присадибних господарствах. В більшості природно-кліматичних зонах України кукурудзу на зерно часто збирають, коли погодні умови не дуже сприятливі і зерно має підвищену вологість. В присадибних господарствах для досушування качани зв'язують за обгортки в пучки і підвішують на горищах, піднавісах чи розстеляють насипом в добре провітрюваних приміщеннях. Для подальшого лущення зерна з качанів є різноманітні конструкції кукурудзолущилок з ручним приводом чи від електродвигуна. Відома лущилка, що має відштамповані трикутні пелюстки, які є робочими органами терки. Ці пелюстки є плоскими, мають різну висоту і через одну відігнуті в різні сторони корпуса: більшої висоти - вниз, а меншої - вверх. Для надання плоским пелюсткам жорсткості їх виконують з товстого листа, що робить конструкцію важкою і непридатною для ручного лущення [1]. Найбільш близьким аналогом лущильного апарата корисної моделі, що заявляється, вибраним як прототип, є зернолущилка качанів кукурудзи, яка складається з корпуса, на якому виштампувані дві різні за розміром терки, які розміщені на протилежних боках ручки. На корпусі між двома терками розміщена ручка, яка покрита з двох сторін дерев'яними або пластмасовими накладками, що з'єднані між собою заклепками [2]. Недолік даної зернолущилка той, що вона має ручний привід і навіть для умов присадибного господарства має надзвичайно малу продуктивність. В основу корисної моделі поставлено задачу розробити дешеву кукурудзолущилку з електричним приводом, яка б дозволила лущити качани для одержання посівного і товарного зерна. Поставлена задача вирішується тим, що лущильний апарат має привід від електродрилі чи електричного шурупогвинта, а змінюючи частоту обертання патрона лущильного апарата, дозволяє лущити качани кукурудзи для одержання посівного матеріалу і товарного зерна. Суть запропонованої корисної моделі пояснюється на кресленнях, на яких зображено: фіг. 1 Лущильний апарат (вид зверху); фіг. 2 Лущильний апарат (вид А); фіг. 3 Кукурудзолущилка в зборі (вид зверху); фіг. 4 Кукурудзолущилка в зборі (вид збоку). Присадибна кукурудзолущилка "Жмеринчанка" складається з лущильного апарата 1 (який має диск 4, хвостовик 5), корпусу 6, основи 7. електродрилі 8, хомутів 9, лінійки 10. На фіг. 4 показано також ємність 11, затискач 12, кришку стола 13, качан кукурудзи 14. Лущильний апарат 1 виготовляють з труби, в передні частині нарізано парне число зубів 2, які через один зігнуто до осі, як показано на фіг. 2. Вирізані болгаркою чотири (або два) прямокутні отвори 3 служать для висипання вилущеного зерна в корпус 6. З протилежного боку труби приварено диск 4 з хвостовиком 5. Корпус 6 виготовлено з листової сталі, в передній стінці є отвір для входу качана кукурудзи, а з протилежної сторони отвір для виходу хвостовика 5, на боковій стінці отвір для висипання зерна в лійку 10. Корпус 6 кріпиться до основи 7. Перед лущенням качанів кукурудзи затискаємо хвостовик 5 в патрон електродрилі 8, а електродриль кріпимо хомутами 9 до основи 7, яку затискачами 12 прикріпляємо до кришки стола 13. Під час роботи кукурудзолущилки качан зовні утримуємо рукою і лущимо до половини, потім качан виймаємо, повертаємо і лущимо з другої сторони. Під час обертання лущильного апарата 1 зуби 2 вилущують зерно з качана 14, яке попадає в корпус 6 і лійкою 10 направляється в ємкість 11. Качани мають різний діаметр, але за рахунок обертання лущильного апарата зуби, натискаючи на зерно, відхиляють качан і вилущують зерно. Для посіву найбільш придатне зерно, яке знаходиться посередині качана, бо вона має правильну форму і приблизно однакове по розмірах. Для одержання посівного матеріалу відбираємо потрібну кількість качанів кукурудзи найбільшого розміру. Лущимо спочатку зерно на вершині і основі качана, залишивши не облущеною середину качанів. Далі приступаємо до лущення зерна з середини качанів, що використовуємо для посіву, попередньо зменшивши частоту обертання патрона електродрилі, щоб зерно не травмувати. Практичні випробування показали, що така конструкція кукурудзолущилки надійно працює і досить ефективна для присадибного господарства. Джерела інформації: 1 UA 84004 U 1. US 1614971 від 18.01.1927. 2. UA 95831 від 12.09.2011, бюл. №17, 2011. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Присадибна кукурудзолущилка, що складається з лущильного апарата, корпуса, основи, хомутів, лійки, яка відрізняється тим, що має привід від електродрилі, що дає можливість використовувати електродриль за новим призначенням, а змінюючи частоту обертання лущильного апарата, працювати в режимах лущення на посівне і товарне зерно. 2 UA 84004 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
