Машина для деформації насіннєвих оболонок

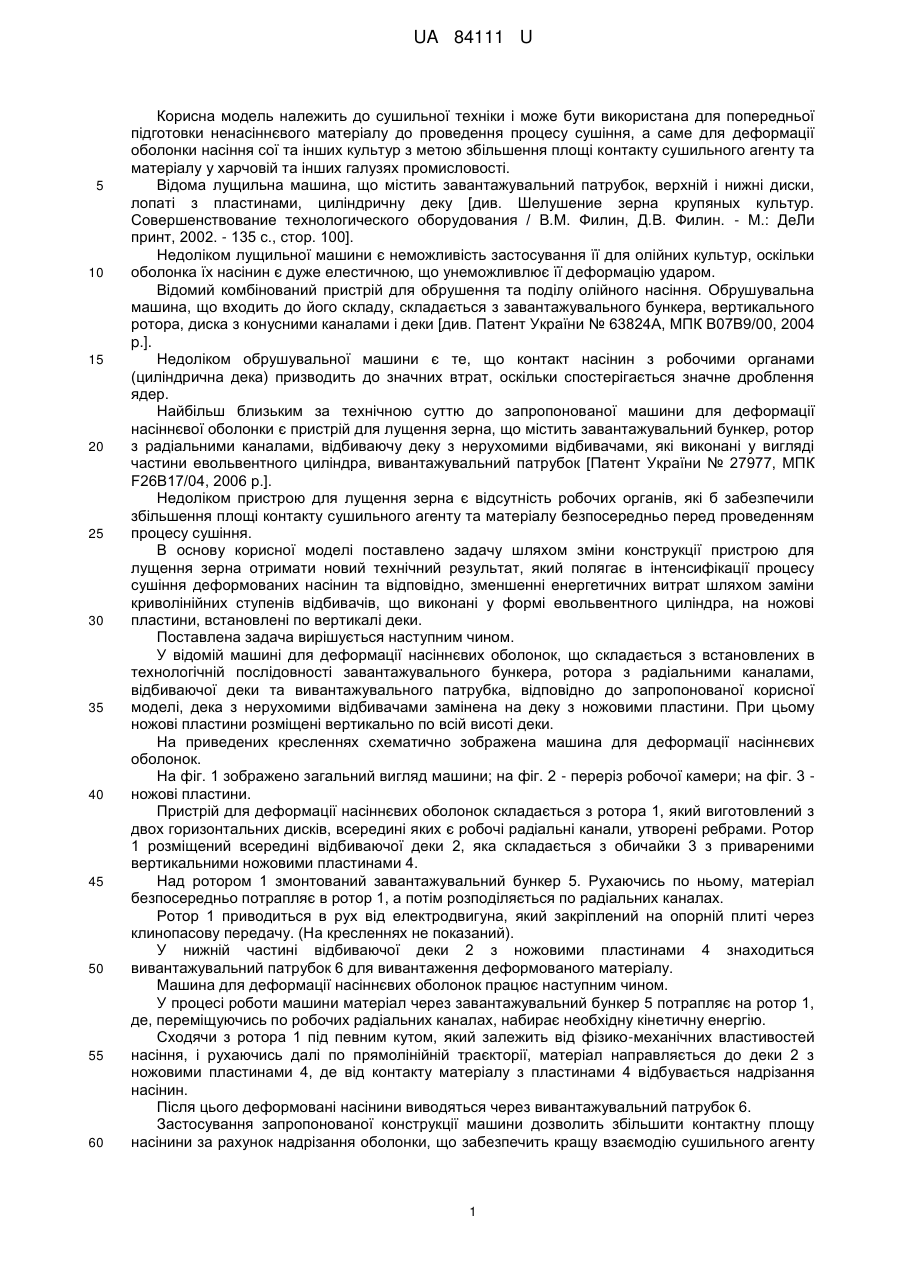

Реферат: UA 84111 U UA 84111 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сушильної техніки і може бути використана для попередньої підготовки ненасіннєвого матеріалу до проведення процесу сушіння, а саме для деформації оболонки насіння сої та інших культур з метою збільшення площі контакту сушильного агенту та матеріалу у харчовій та інших галузях промисловості. Відома лущильна машина, що містить завантажувальний патрубок, верхній і нижні диски, лопаті з пластинами, циліндричну деку [див. Шелушение зерна крупяных культур. Совершенствование технологического оборудования / В.М. Филин, Д.В. Филин. - М.: ДеЛи принт, 2002. - 135 с., стор. 100]. Недоліком лущильної машини є неможливість застосування її для олійних культур, оскільки оболонка їх насінин є дуже елестичною, що унеможливлює її деформацію ударом. Відомий комбінований пристрій для обрушення та поділу олійного насіння. Обрушувальна машина, що входить до його складу, складається з завантажувального бункера, вертикального ротора, диска з конусними каналами і деки [див. Патент України № 63824А, МПК В07В9/00, 2004 p.]. Недоліком обрушувальної машини є те, що контакт насінин з робочими органами (циліндрична дека) призводить до значних втрат, оскільки спостерігається значне дроблення ядер. Найбільш близьким за технічною суттю до запропонованої машини для деформації насіннєвої оболонки є пристрій для лущення зерна, що містить завантажувальний бункер, ротор з радіальними каналами, відбиваючу деку з нерухомими відбивачами, які виконані у вигляді частини евольвентного циліндра, вивантажувальний патрубок [Патент України № 27977, МПК F26B17/04, 2006 р.]. Недоліком пристрою для лущення зерна є відсутність робочих органів, які б забезпечили збільшення площі контакту сушильного агенту та матеріалу безпосередньо перед проведенням процесу сушіння. В основу корисної моделі поставлено задачу шляхом зміни конструкції пристрою для лущення зерна отримати новий технічний результат, який полягає в інтенсифікації процесу сушіння деформованих насінин та відповідно, зменшенні енергетичних витрат шляхом заміни криволінійних ступенів відбивачів, що виконані у формі евольвентного циліндра, на ножові пластини, встановлені по вертикалі деки. Поставлена задача вирішується наступним чином. У відомій машині для деформації насіннєвих оболонок, що складається з встановлених в технологічній послідовності завантажувального бункера, ротора з радіальними каналами, відбиваючої деки та вивантажувального патрубка, відповідно до запропонованої корисної моделі, дека з нерухомими відбивачами замінена на деку з ножовими пластини. При цьому ножові пластини розміщені вертикально по всій висоті деки. На приведених кресленнях схематично зображена машина для деформації насіннєвих оболонок. На фіг. 1 зображено загальний вигляд машини; на фіг. 2 - переріз робочої камери; на фіг. 3 ножові пластини. Пристрій для деформації насіннєвих оболонок складається з ротора 1, який виготовлений з двох горизонтальних дисків, всередині яких є робочі радіальні канали, утворені ребрами. Ротор 1 розміщений всередині відбиваючої деки 2, яка складається з обичайки 3 з привареними вертикальними ножовими пластинами 4. Над ротором 1 змонтований завантажувальний бункер 5. Рухаючись по ньому, матеріал безпосередньо потрапляє в ротор 1, а потім розподіляється по радіальних каналах. Ротор 1 приводиться в рух від електродвигуна, який закріплений на опорній плиті через клинопасову передачу. (На кресленнях не показаний). У нижній частині відбиваючої деки 2 з ножовими пластинами 4 знаходиться вивантажувальний патрубок 6 для вивантаження деформованого матеріалу. Машина для деформації насіннєвих оболонок працює наступним чином. У процесі роботи машини матеріал через завантажувальний бункер 5 потрапляє на ротор 1, де, переміщуючись по робочих радіальних каналах, набирає необхідну кінетичну енергію. Сходячи з ротора 1 під певним кутом, який залежить від фізико-механічних властивостей насіння, і рухаючись далі по прямолінійній траєкторії, матеріал направляється до деки 2 з ножовими пластинами 4, де від контакту матеріалу з пластинами 4 відбувається надрізання насінин. Після цього деформовані насінини виводяться через вивантажувальний патрубок 6. Застосування запропонованої конструкції машини дозволить збільшити контактну площу насінини за рахунок надрізання оболонки, що забезпечить кращу взаємодію сушильного агенту 1 UA 84111 U з матеріалом. Така попередня підготовка матеріалу дозволить зменшити затрати електроенергії на проведення процесу сушіння. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Машина для деформації насіннєвих оболонок, що складається з встановлених в технологічній послідовності завантажувального бункера, ротора з радіальними каналами, відбиваючої деки та вивантажувального патрубка, яка відрізняється тим, що у відбиваючій деці встановлені вертикальні ножові пластини по всій її висоті. 2 UA 84111 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
