Фреза з регульованими гнучкими ріжучими елементами і лопатками

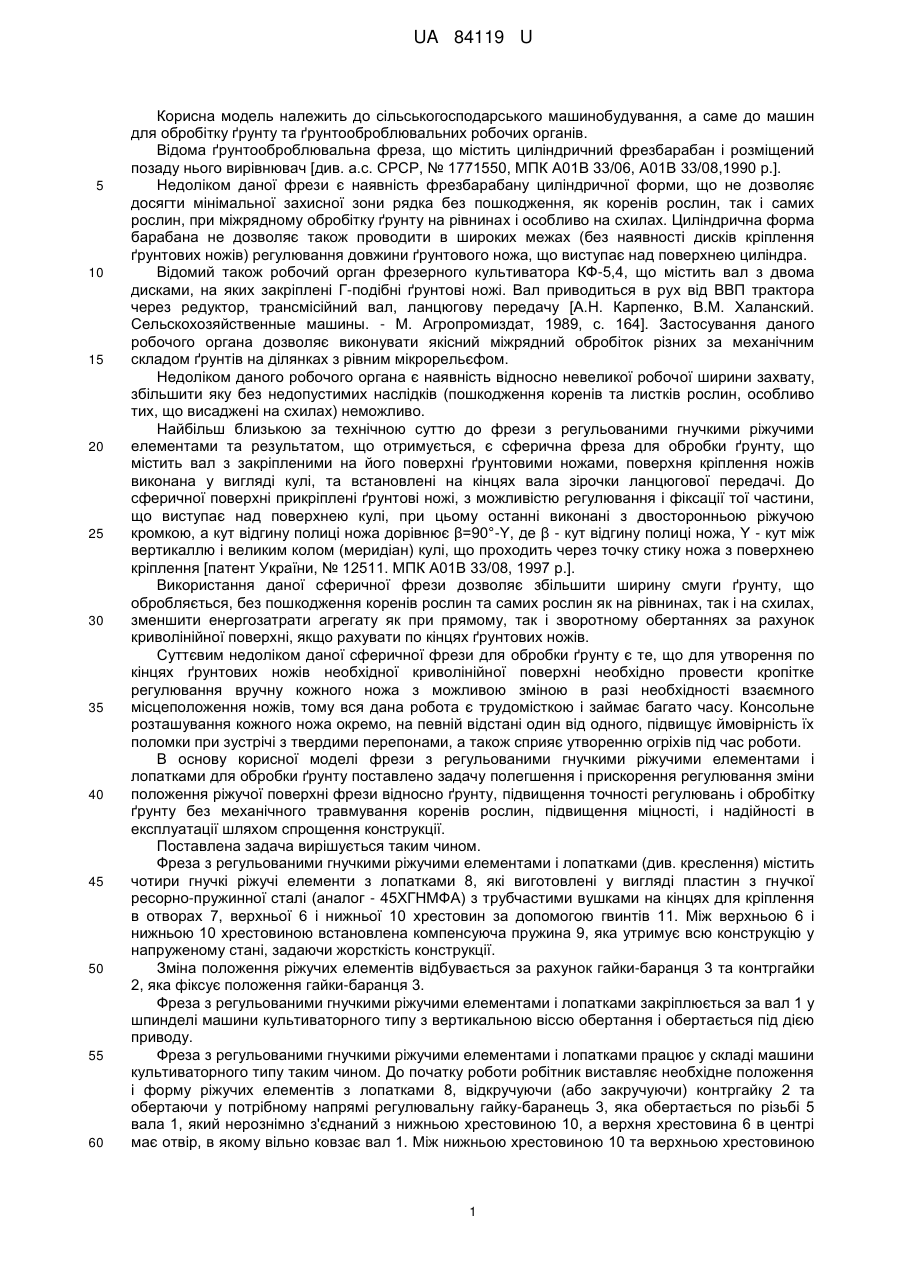

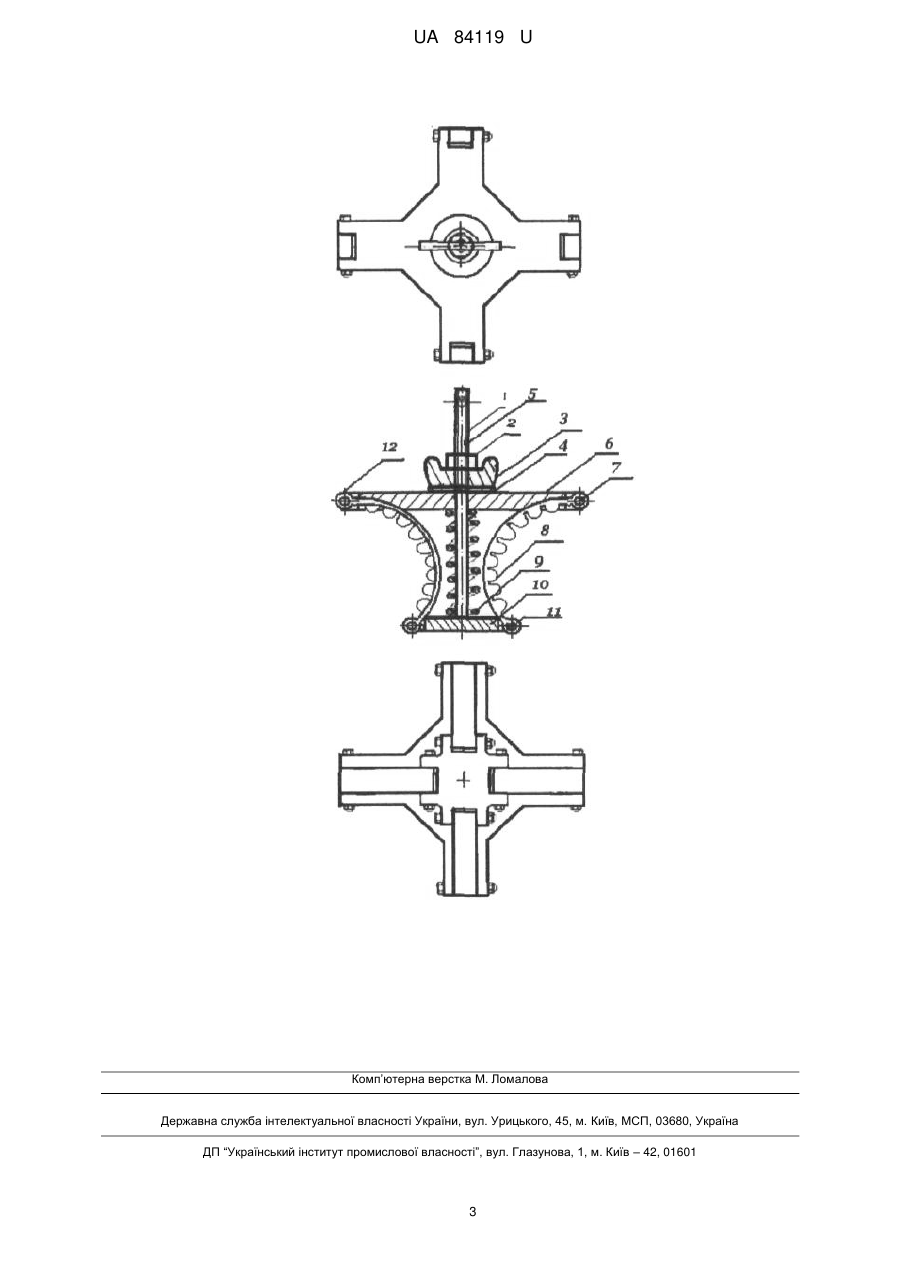

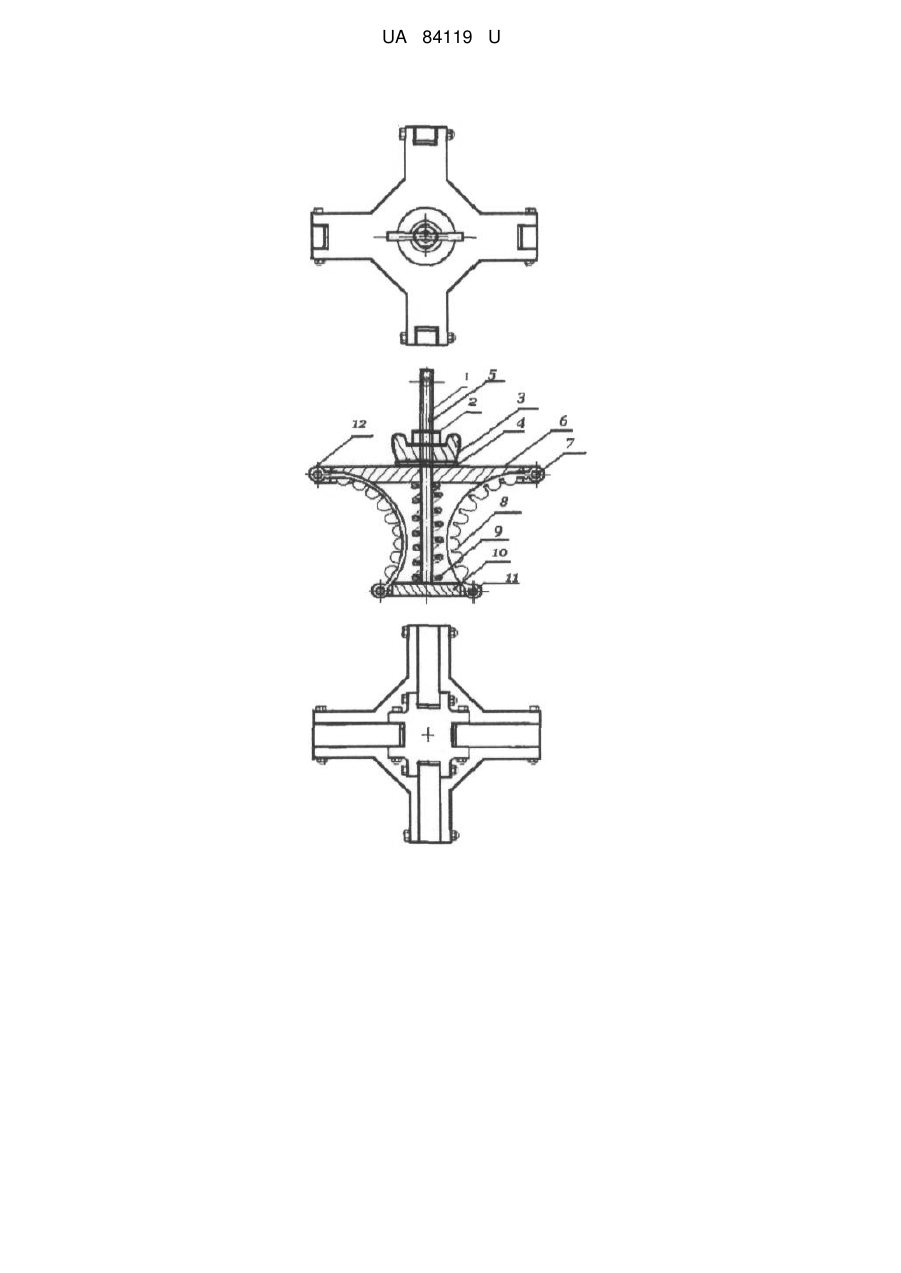

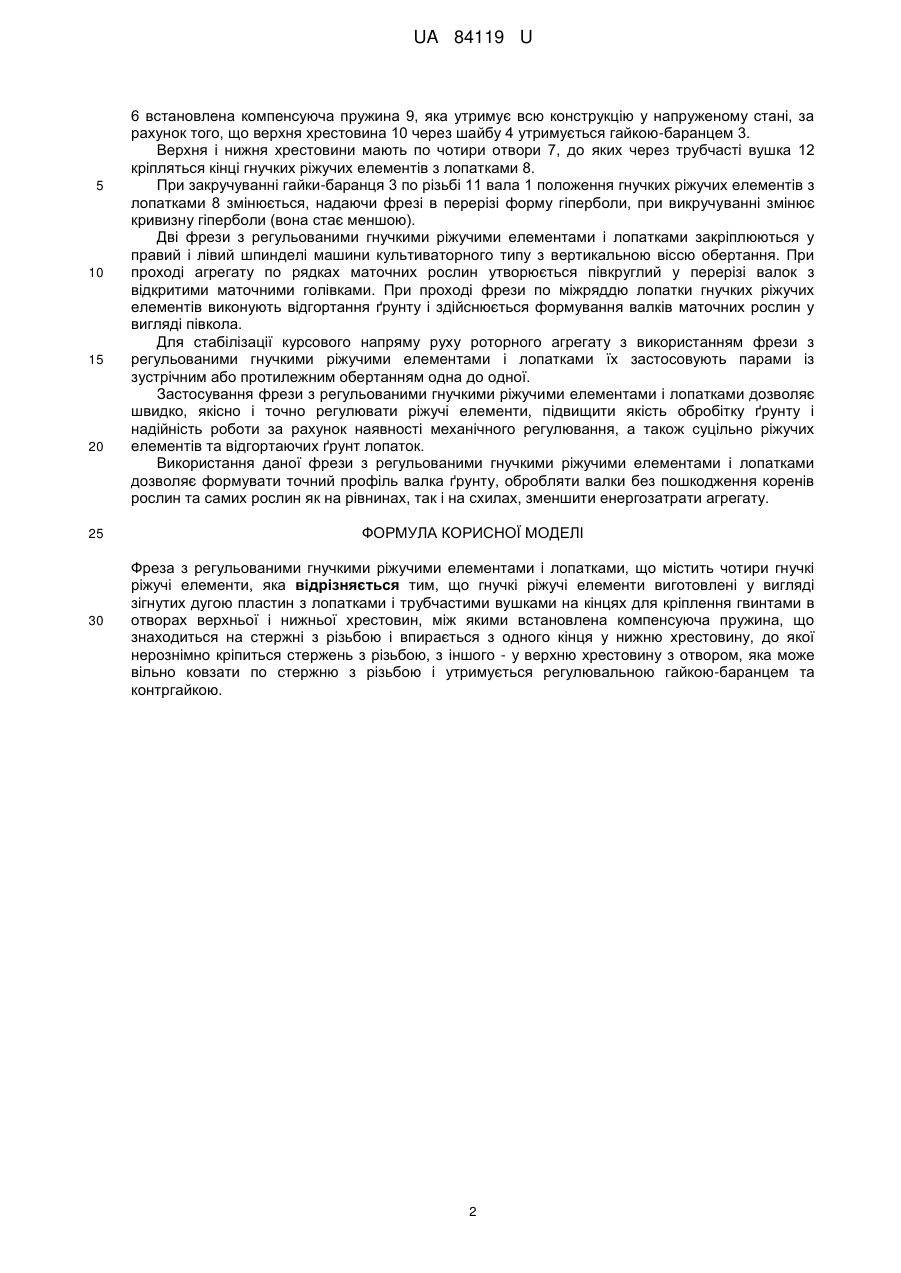

Реферат: Фреза з регульованими гнучкими ріжучими елементами і лопатками містить чотири гнучкі ріжучі елементи у вигляді зігнутих дугою пластин з лопатками і трубчастими вушками на кінцях для кріплення гвинтами в отворах верхньої і нижньої хрестовин. Між верхньою і нижньою хрестовинами встановлена компенсуюча пружина, що знаходиться на стержні з різьбою і впирається з одного кінця у нижню хрестовину, до якої нерознімно кріпиться стержень з різьбою, з іншого - у верхню хрестовину з отвором. Верхня хрестовина може вільно ковзати по стержню з різьбою і утримується регулювальною гайкою-баранцем та контргайкою. UA 84119 U (54) ФРЕЗА З РЕГУЛЬОВАНИМИ ГНУЧКИМИ РІЖУЧИМИ ЕЛЕМЕНТАМИ І ЛОПАТКАМИ UA 84119 U UA 84119 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для обробітку ґрунту та ґрунтооброблювальних робочих органів. Відома ґрунтооброблювальна фреза, що містить циліндричний фрезбарабан і розміщений позаду нього вирівнювач [див. а.с. СРСР, № 1771550, МПК А01В 33/06, А01В 33/08,1990 р.]. Недоліком даної фрези є наявність фрезбарабану циліндричної форми, що не дозволяє досягти мінімальної захисної зони рядка без пошкодження, як коренів рослин, так і самих рослин, при міжрядному обробітку ґрунту на рівнинах і особливо на схилах. Циліндрична форма барабана не дозволяє також проводити в широких межах (без наявності дисків кріплення ґрунтових ножів) регулювання довжини ґрунтового ножа, що виступає над поверхнею циліндра. Відомий також робочий орган фрезерного культиватора КФ-5,4, що містить вал з двома дисками, на яких закріплені Г-подібні ґрунтові ножі. Вал приводиться в рух від ВВП трактора через редуктор, трансмісійний вал, ланцюгову передачу [А.Н. Карпенко, В.М. Халанский. Сельскохозяйственные машины. - М. Агропромиздат, 1989, с. 164]. Застосування даного робочого органа дозволяє виконувати якісний міжрядний обробіток різних за механічним складом ґрунтів на ділянках з рівним мікрорельєфом. Недоліком даного робочого органа є наявність відносно невеликої робочої ширини захвату, збільшити яку без недопустимих наслідків (пошкодження коренів та листків рослин, особливо тих, що висаджені на схилах) неможливо. Найбільш близькою за технічною суттю до фрези з регульованими гнучкими ріжучими елементами та результатом, що отримується, є сферична фреза для обробки ґрунту, що містить вал з закріпленими на його поверхні ґрунтовими ножами, поверхня кріплення ножів виконана у вигляді кулі, та встановлені на кінцях вала зірочки ланцюгової передачі. До сферичної поверхні прикріплені ґрунтові ножі, з можливістю регулювання і фіксації тої частини, що виступає над поверхнею кулі, при цьому останні виконані з двосторонньою ріжучою кромкою, а кут відгину полиці ножа дорівнює β=90°-Y, де β - кут відгину полиці ножа, Y - кут між вертикаллю і великим колом (меридіан) кулі, що проходить через точку стику ножа з поверхнею кріплення [патент України, № 12511. МПК А01В 33/08, 1997 р.]. Використання даної сферичної фрези дозволяє збільшити ширину смуги ґрунту, що обробляється, без пошкодження коренів рослин та самих рослин як на рівнинах, так і на схилах, зменшити енергозатрати агрегату як при прямому, так і зворотному обертаннях за рахунок криволінійної поверхні, якщо рахувати по кінцях ґрунтових ножів. Суттєвим недоліком даної сферичної фрези для обробки ґрунту є те, що для утворення по кінцях ґрунтових ножів необхідної криволінійної поверхні необхідно провести кропітке регулювання вручну кожного ножа з можливою зміною в разі необхідності взаємного місцеположення ножів, тому вся дана робота є трудомісткою і займає багато часу. Консольне розташування кожного ножа окремо, на певній відстані один від одного, підвищує ймовірність їх поломки при зустрічі з твердими перепонами, а також сприяє утворенню огріхів під час роботи. В основу корисної моделі фрези з регульованими гнучкими ріжучими елементами і лопатками для обробки ґрунту поставлено задачу полегшення і прискорення регулювання зміни положення ріжучої поверхні фрези відносно ґрунту, підвищення точності регулювань і обробітку ґрунту без механічного травмування коренів рослин, підвищення міцності, і надійності в експлуатації шляхом спрощення конструкції. Поставлена задача вирішується таким чином. Фреза з регульованими гнучкими ріжучими елементами і лопатками (див. креслення) містить чотири гнучкі ріжучі елементи з лопатками 8, які виготовлені у вигляді пластин з гнучкої ресорно-пружинної сталі (аналог - 45ХГНМФА) з трубчастими вушками на кінцях для кріплення в отворах 7, верхньої 6 і нижньої 10 хрестовин за допомогою гвинтів 11. Між верхньою 6 і нижньою 10 хрестовиною встановлена компенсуюча пружина 9, яка утримує всю конструкцію у напруженому стані, задаючи жорсткість конструкції. Зміна положення ріжучих елементів відбувається за рахунок гайки-баранця 3 та контргайки 2, яка фіксує положення гайки-баранця 3. Фреза з регульованими гнучкими ріжучими елементами і лопатками закріплюється за вал 1 у шпинделі машини культиваторного типу з вертикальною віссю обертання і обертається під дією приводу. Фреза з регульованими гнучкими ріжучими елементами і лопатками працює у складі машини культиваторного типу таким чином. До початку роботи робітник виставляє необхідне положення і форму ріжучих елементів з лопатками 8, відкручуючи (або закручуючи) контргайку 2 та обертаючи у потрібному напрямі регулювальну гайку-баранець 3, яка обертається по різьбі 5 вала 1, який нерознімно з'єднаний з нижньою хрестовиною 10, а верхня хрестовина 6 в центрі має отвір, в якому вільно ковзає вал 1. Між нижньою хрестовиною 10 та верхньою хрестовиною 1 UA 84119 U 5 10 15 20 25 30 6 встановлена компенсуюча пружина 9, яка утримує всю конструкцію у напруженому стані, за рахунок того, що верхня хрестовина 10 через шайбу 4 утримується гайкою-баранцем 3. Верхня і нижня хрестовини мають по чотири отвори 7, до яких через трубчасті вушка 12 кріпляться кінці гнучких ріжучих елементів з лопатками 8. При закручуванні гайки-баранця 3 по різьбі 11 вала 1 положення гнучких ріжучих елементів з лопатками 8 змінюється, надаючи фрезі в перерізі форму гіперболи, при викручуванні змінює кривизну гіперболи (вона стає меншою). Дві фрези з регульованими гнучкими ріжучими елементами і лопатками закріплюються у правий і лівий шпинделі машини культиваторного типу з вертикальною віссю обертання. При проході агрегату по рядках маточних рослин утворюється півкруглий у перерізі валок з відкритими маточними голівками. При проході фрези по міжряддю лопатки гнучких ріжучих елементів виконують відгортання ґрунту і здійснюється формування валків маточних рослин у вигляді півкола. Для стабілізації курсового напряму руху роторного агрегату з використанням фрези з регульованими гнучкими ріжучими елементами і лопатками їх застосовують парами із зустрічним або протилежним обертанням одна до одної. Застосування фрези з регульованими гнучкими ріжучими елементами і лопатками дозволяє швидко, якісно і точно регулювати ріжучі елементи, підвищити якість обробітку ґрунту і надійність роботи за рахунок наявності механічного регулювання, а також суцільно ріжучих елементів та відгортаючих ґрунт лопаток. Використання даної фрези з регульованими гнучкими ріжучими елементами і лопатками дозволяє формувати точний профіль валка ґрунту, обробляти валки без пошкодження коренів рослин та самих рослин як на рівнинах, так і на схилах, зменшити енергозатрати агрегату. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Фреза з регульованими гнучкими ріжучими елементами і лопатками, що містить чотири гнучкі ріжучі елементи, яка відрізняється тим, що гнучкі ріжучі елементи виготовлені у вигляді зігнутих дугою пластин з лопатками і трубчастими вушками на кінцях для кріплення гвинтами в отворах верхньої і нижньої хрестовин, між якими встановлена компенсуюча пружина, що знаходиться на стержні з різьбою і впирається з одного кінця у нижню хрестовину, до якої нерознімно кріпиться стержень з різьбою, з іншого - у верхню хрестовину з отвором, яка може вільно ковзати по стержню з різьбою і утримується регулювальною гайкою-баранцем та контргайкою. 2 UA 84119 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
