Качановідокремлювальний пристрій

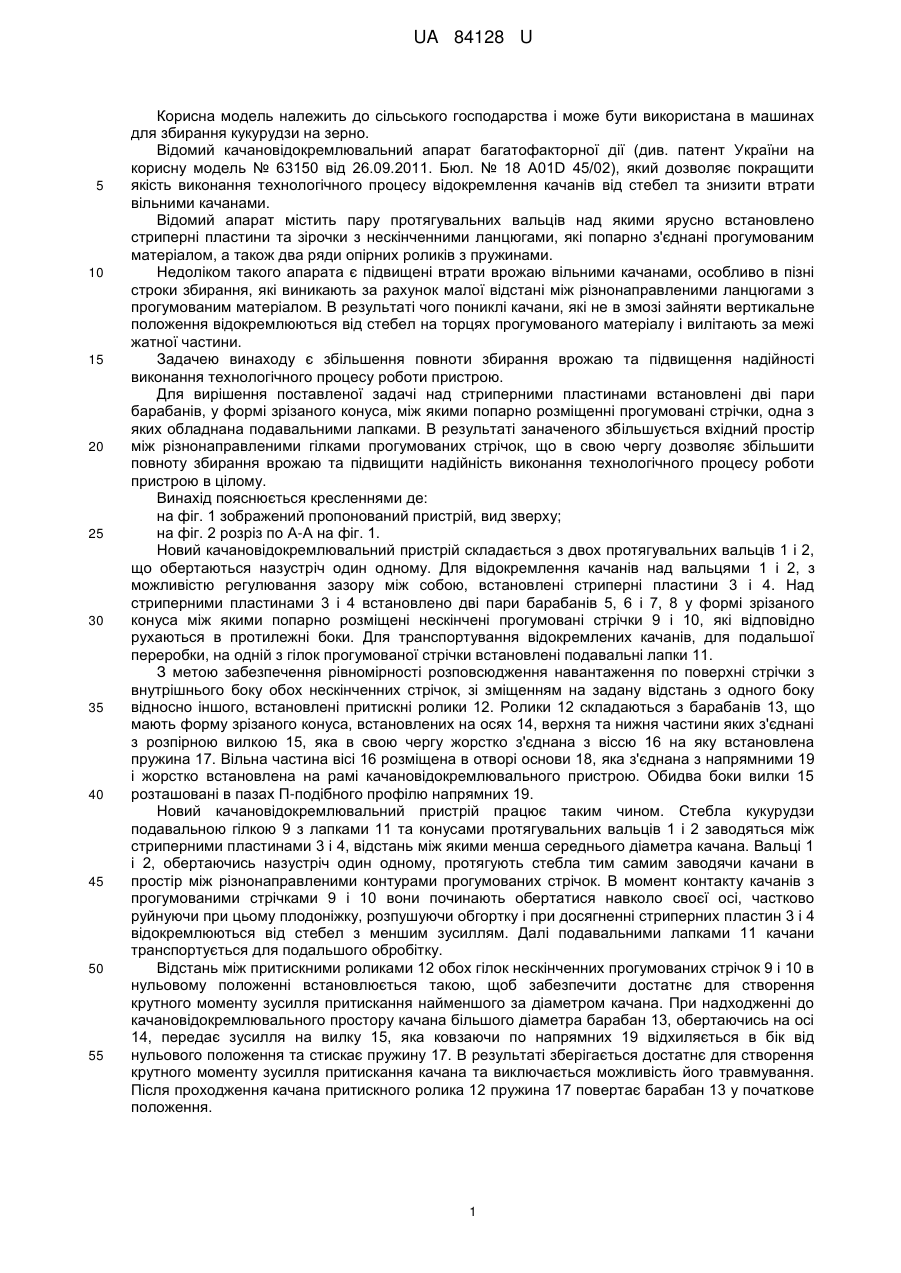

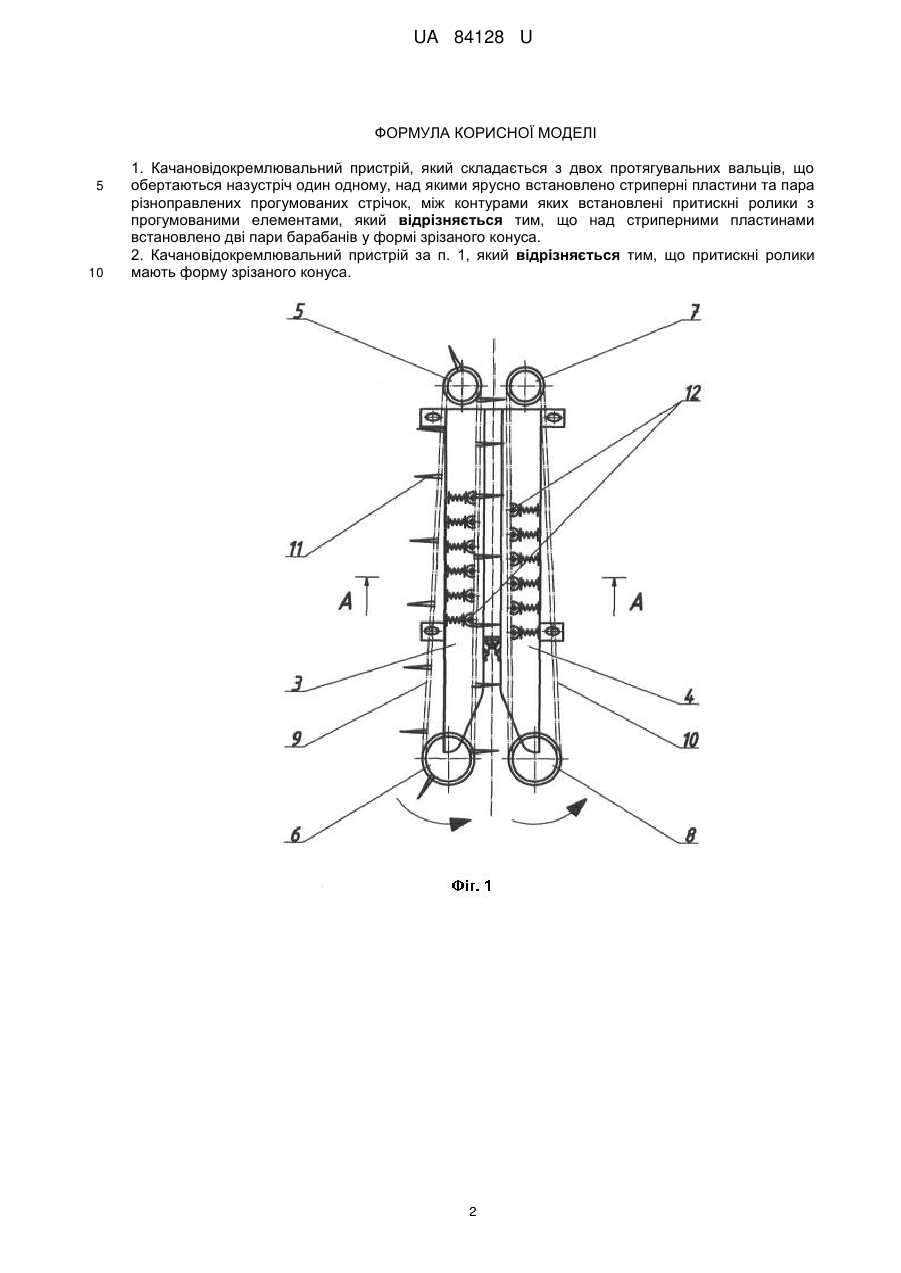

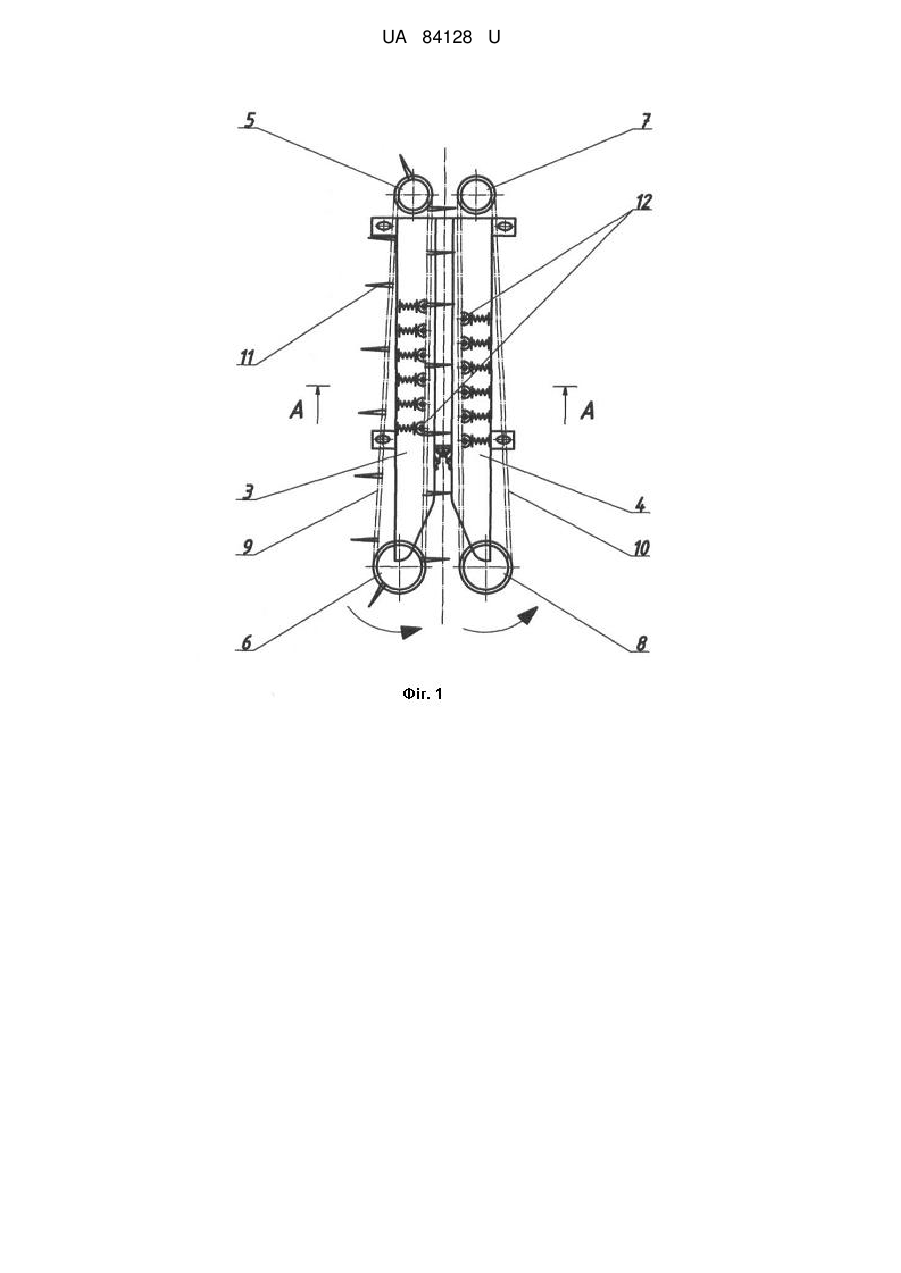

Реферат: UA 84128 U UA 84128 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства і може бути використана в машинах для збирання кукурудзи на зерно. Відомий качановідокремлювальний апарат багатофакторної дії (див. патент України на корисну модель № 63150 від 26.09.2011. Бюл. № 18 А01D 45/02), який дозволяє покращити якість виконання технологічного процесу відокремлення качанів від стебел та знизити втрати вільними качанами. Відомий апарат містить пару протягувальних вальців над якими ярусно встановлено стриперні пластини та зірочки з нескінченними ланцюгами, які попарно з'єднані прогумованим матеріалом, а також два ряди опірних роликів з пружинами. Недоліком такого апарата є підвищені втрати врожаю вільними качанами, особливо в пізні строки збирання, які виникають за рахунок малої відстані між різнонаправленими ланцюгами з прогумованим матеріалом. В результаті чого пониклі качани, які не в змозі зайняти вертикальне положення відокремлюються від стебел на торцях прогумованого матеріалу і вилітають за межі жатної частини. Задачею винаходу є збільшення повноти збирання врожаю та підвищення надійності виконання технологічного процесу роботи пристрою. Для вирішення поставленої задачі над стриперними пластинами встановлені дві пари барабанів, у формі зрізаного конуса, між якими попарно розміщенні прогумовані стрічки, одна з яких обладнана подавальними лапками. В результаті заначеного збільшується вхідний простір між різнонаправленими гілками прогумованих стрічок, що в свою чергу дозволяє збільшити повноту збирання врожаю та підвищити надійність виконання технологічного процесу роботи пристрою в цілому. Винахід пояснюється кресленнями де: на фіг. 1 зображений пропонований пристрій, вид зверху; на фіг. 2 розріз по А-А на фіг. 1. Новий качановідокремлювальний пристрій складається з двох протягувальних вальців 1 і 2, що обертаються назустріч один одному. Для відокремлення качанів над вальцями 1 і 2, з можливістю регулювання зазору між собою, встановлені стриперні пластини 3 і 4. Над стриперними пластинами 3 і 4 встановлено дві пари барабанів 5, 6 і 7, 8 у формі зрізаного конуса між якими попарно розміщені нескінчені прогумовані стрічки 9 і 10, які відповідно рухаються в протилежні боки. Для транспортування відокремлених качанів, для подальшої переробки, на одній з гілок прогумованої стрічки встановлені подавальні лапки 11. З метою забезпечення рівномірності розповсюдження навантаження по поверхні стрічки з внутрішнього боку обох нескінченних стрічок, зі зміщенням на задану відстань з одного боку відносно іншого, встановлені притискні ролики 12. Ролики 12 складаються з барабанів 13, що мають форму зрізаного конуса, встановлених на осях 14, верхня та нижня частини яких з'єднані з розпірною вилкою 15, яка в свою чергу жорстко з'єднана з віссю 16 на яку встановлена пружина 17. Вільна частина вісі 16 розміщена в отворі основи 18, яка з'єднана з напрямними 19 і жорстко встановлена на рамі качановідокремлювального пристрою. Обидва боки вилки 15 розташовані в пазах П-подібного профілю напрямних 19. Новий качановідокремлювальний пристрій працює таким чином. Стебла кукурудзи подавальною гілкою 9 з лапками 11 та конусами протягувальних вальців 1 і 2 заводяться між стриперними пластинами 3 і 4, відстань між якими менша середнього діаметра качана. Вальці 1 і 2, обертаючись назустріч один одному, протягують стебла тим самим заводячи качани в простір між різнонаправленими контурами прогумованих стрічок. В момент контакту качанів з прогумованими стрічками 9 і 10 вони починають обертатися навколо своєї осі, частково руйнуючи при цьому плодоніжку, розпушуючи обгортку і при досягненні стриперних пластин 3 і 4 відокремлюються від стебел з меншим зусиллям. Далі подавальними лапками 11 качани транспортується для подальшого обробітку. Відстань між притискними роликами 12 обох гілок нескінченних прогумованих стрічок 9 і 10 в нульовому положенні встановлюється такою, щоб забезпечити достатнє для створення крутного моменту зусилля притискання найменшого за діаметром качана. При надходженні до качановідокремлювального простору качана більшого діаметра барабан 13, обертаючись на осі 14, передає зусилля на вилку 15, яка ковзаючи по напрямних 19 відхиляється в бік від нульового положення та стискає пружину 17. В результаті зберігається достатнє для створення крутного моменту зусилля притискання качана та виключається можливість його травмування. Після проходження качана притискного ролика 12 пружина 17 повертає барабан 13 у початкове положення. 1 UA 84128 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Качановідокремлювальний пристрій, який складається з двох протягувальних вальців, що обертаються назустріч один одному, над якими ярусно встановлено стриперні пластини та пара різноправлених прогумованих стрічок, між контурами яких встановлені притискні ролики з прогумованими елементами, який відрізняється тим, що над стриперними пластинами встановлено дві пари барабанів у формі зрізаного конуса. 2. Качановідокремлювальний пристрій за п. 1, який відрізняється тим, що притискні ролики мають форму зрізаного конуса. 2 UA 84128 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
