Качановідокремлювальний апарат

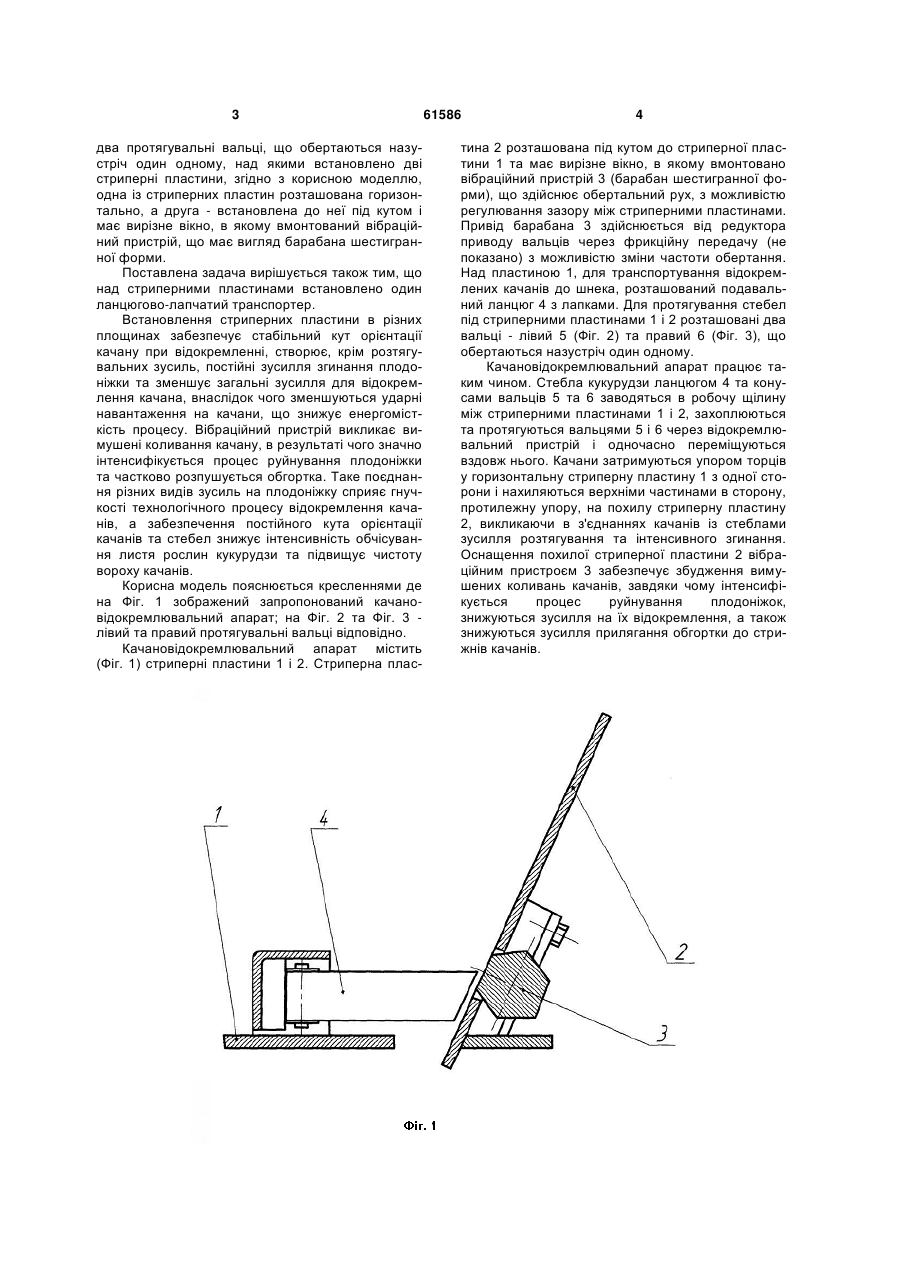

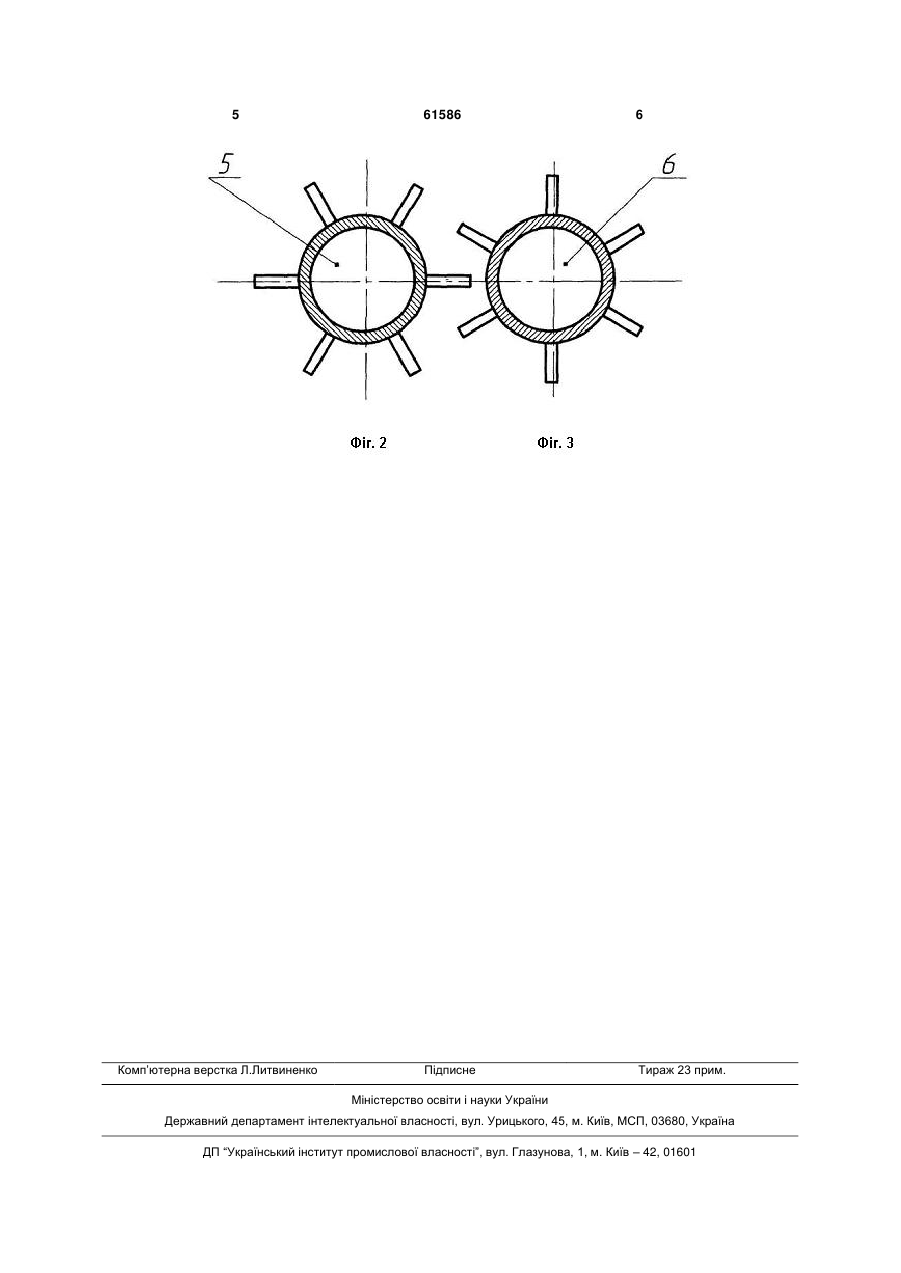

1. Качановідокремлювальний апарат, який містить два протягувальні вальці, що обертаються 3 два протягувальні вальці, що обертаються назустріч один одному, над якими встановлено дві стриперні пластини, згідно з корисною моделлю, одна із стриперних пластин розташована горизонтально, а друга - встановлена до неї під кутом і має вирізне вікно, в якому вмонтований вібраційний пристрій, що має вигляд барабана шестигранної форми. Поставлена задача вирішується також тим, що над стриперними пластинами встановлено один ланцюгово-лапчатий транспортер. Встановлення стриперних пластини в різних площинах забезпечує стабільний кут орієнтації качану при відокремленні, створює, крім розтягувальних зусиль, постійні зусилля згинання плодоніжки та зменшує загальні зусилля для відокремлення качана, внаслідок чого зменшуються ударні навантаження на качани, що знижує енергомісткість процесу. Вібраційний пристрій викликає вимушені коливання качану, в результаті чого значно інтенсифікується процес руйнування плодоніжки та частково розпушується обгортка. Таке поєднання різних видів зусиль на плодоніжку сприяє гнучкості технологічного процесу відокремлення качанів, а забезпечення постійного кута орієнтації качанів та стебел знижує інтенсивність обчісування листя рослин кукурудзи та підвищує чистоту вороху качанів. Корисна модель пояснюється кресленнями де на Фіг. 1 зображений запропонований качановідокремлювальний апарат; на Фіг. 2 та Фіг. 3 лівий та правий протягувальні вальці відповідно. Качановідокремлювальний апарат містить (Фіг. 1) стриперні пластини 1 і 2. Стриперна плас 61586 4 тина 2 розташована під кутом до стриперної пластини 1 та має вирізне вікно, в якому вмонтовано вібраційний пристрій 3 (барабан шестигранної форми), що здійснює обертальний рух, з можливістю регулювання зазору між стриперними пластинами. Привід барабана 3 здійснюється від редуктора приводу вальців через фрикційну передачу (не показано) з можливістю зміни частоти обертання. Над пластиною 1, для транспортування відокремлених качанів до шнека, розташований подавальний ланцюг 4 з лапками. Для протягування стебел під стриперними пластинами 1 і 2 розташовані два вальці - лівий 5 (Фіг. 2) та правий 6 (Фіг. 3), що обертаються назустріч один одному. Качановідокремлювальний апарат працює таким чином. Стебла кукурудзи ланцюгом 4 та конусами вальців 5 та 6 заводяться в робочу щілину між стриперними пластинами 1 і 2, захоплюються та протягуються вальцями 5 і 6 через відокремлювальний пристрій і одночасно переміщуються вздовж нього. Качани затримуються упором торців у горизонтальну стриперну пластину 1 з одної сторони і нахиляються верхніми частинами в сторону, протилежну упору, на похилу стриперну пластину 2, викликаючи в з'єднаннях качанів із стеблами зусилля розтягування та інтенсивного згинання. Оснащення похилої стриперної пластини 2 вібраційним пристроєм 3 забезпечує збудження вимушених коливань качанів, завдяки чому інтенсифікується процес руйнування плодоніжок, знижуються зусилля на їх відокремлення, а також знижуються зусилля прилягання обгортки до стрижнів качанів. 5 Комп’ютерна верстка Л.Литвиненко 61586 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
