Пристрій для внесення гербіцидів у пристовбурно-міжстовбурну смугу саду

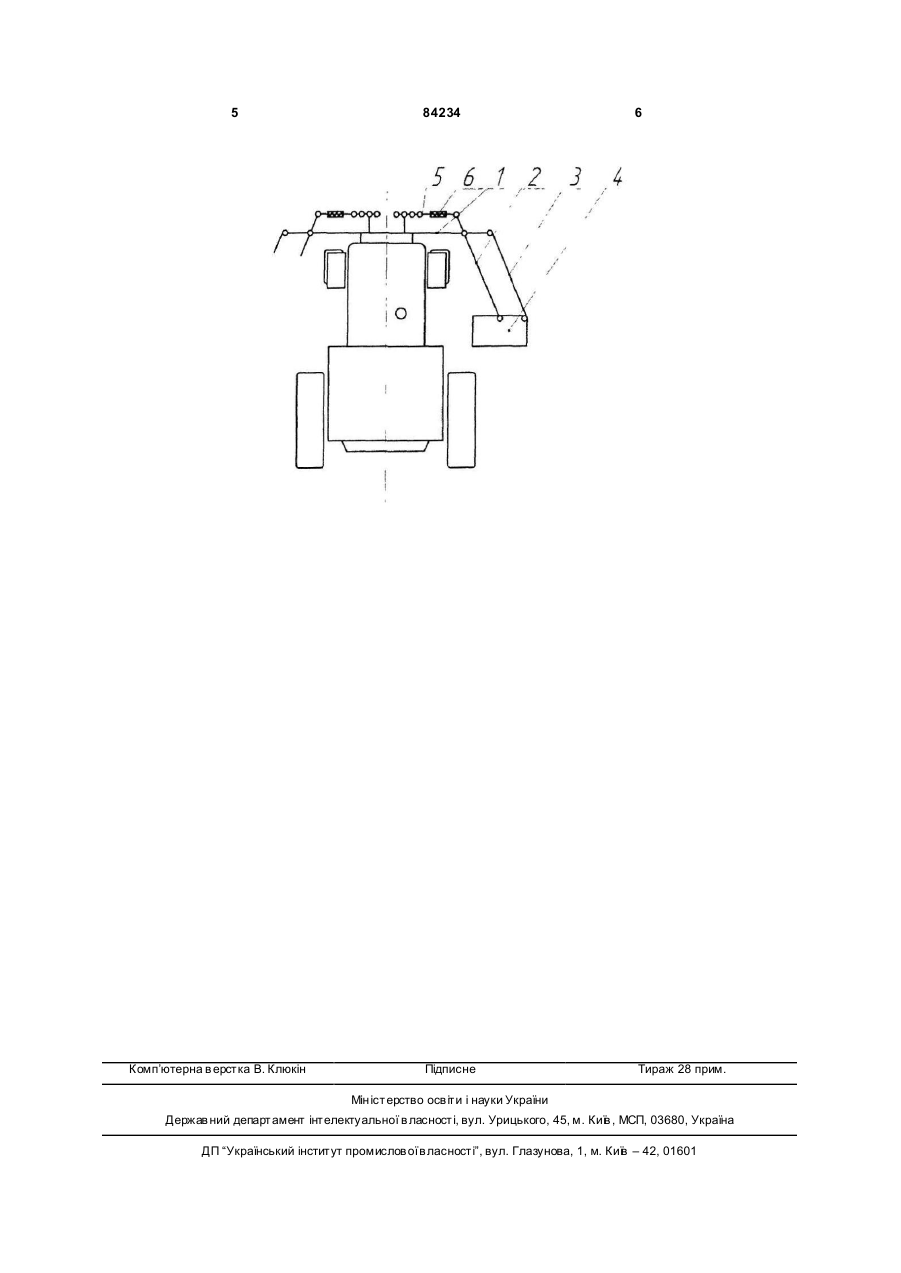

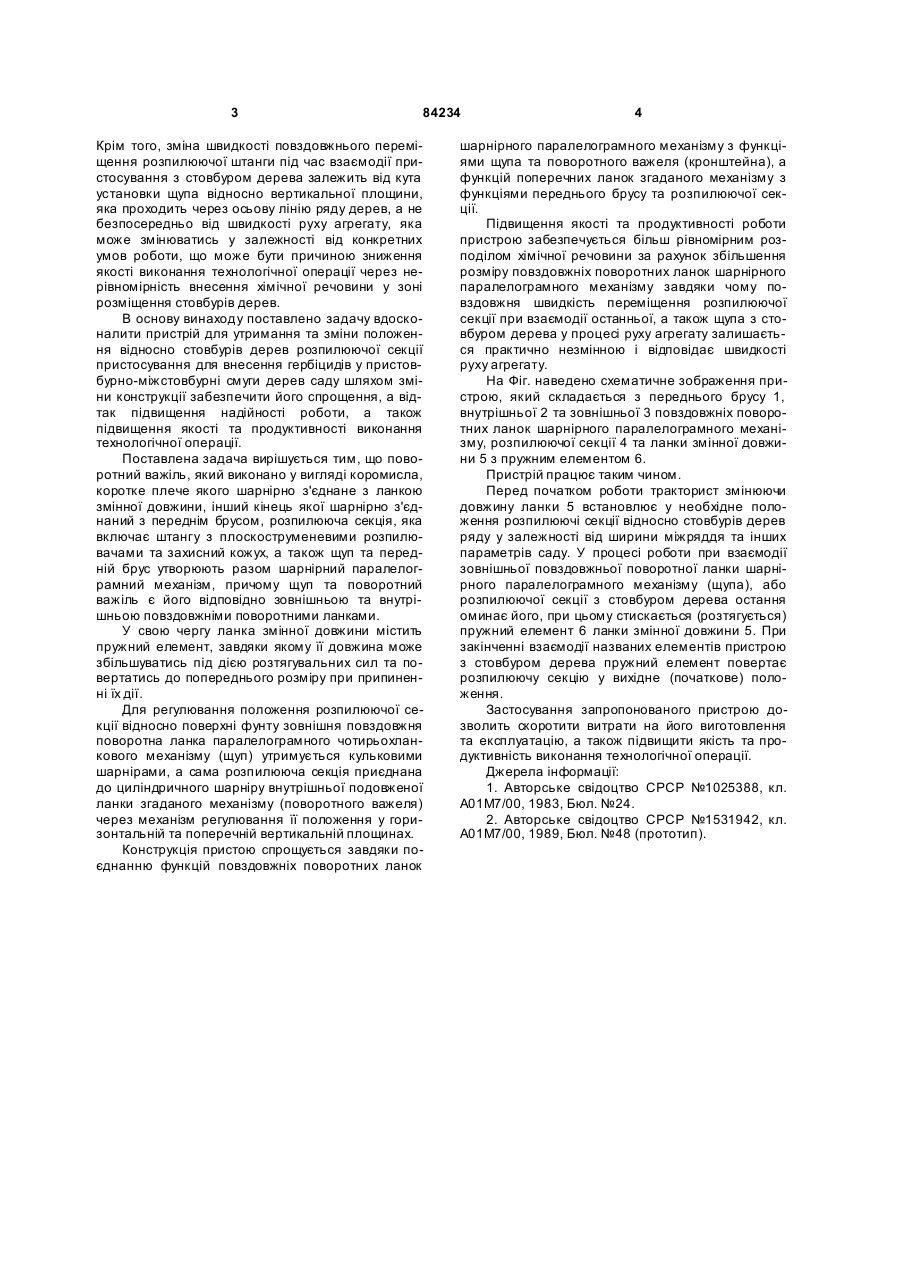

1. Пристрій для внесення гербіцидів у пристовбурно-міжстовбурну смугу саду, який включає передній брус, поворотний важіль, штангу з плоскоструменевими розпилювачами, щуп та за хисний кожух, який відрізняється тим, що поворотний C2 2 (19) 1 3 84234 Крім того, зміна швидкості повздовжнього переміщення розпилюючої штанги під час взаємодії пристосування з стовбуром дерева залежить від кута установки щупа відносно вертикальної площини, яка проходить через осьову лінію ряду дерев, а не безпосередньо від швидкості руху агрегату, яка може змінюватись у залежності від конкретних умов роботи, що може бути причиною зниження якості виконання технологічної операції через нерівномірність внесення хімічної речовини у зоні розміщення стовбурів дерев. В основу винаходу поставлено задачу вдосконалити пристрій для утримання та зміни положення відносно стовбурів дерев розпилюючої секції пристосування для внесення гербіцидів у пристовбурно-міжстовбурні смуги дерев саду шляхом зміни конструкції забезпечити його спрощення, а відтак підвищення надійності роботи, а також підвищення якості та продуктивності виконання технологічної операції. Поставлена задача вирішується тим, що поворотний важіль, який виконано у вигляді коромисла, коротке плече якого шарнірно з'єднане з ланкою змінної довжини, інший кінець якої шарнірно з'єднаний з переднім брусом, розпилююча секція, яка включає штангу з плоскоструменевими розпилювачами та захисний кожух, а також щуп та передній брус утворюють разом шарнірний паралелограмний механізм, причому щуп та поворотний важіль є його відповідно зовнішньою та внутрішньою повздовжніми поворотними ланками. У свою чергу ланка змінної довжини містить пружний елемент, завдяки якому її довжина може збільшуватись під дією розтягувальних сил та повертатись до попереднього розміру при припиненні їх дії. Для регулювання положення розпилюючої секції відносно поверхні фунту зовнішня повздовжня поворотна ланка паралелограмного чотирьохланкового механізму (щуп) утримується кульковими шарнірами, а сама розпилююча секція приєднана до циліндричного шарніру внутрішньої подовженої ланки згаданого механізму (поворотного важеля) через механізм регулювання її положення у горизонтальній та поперечній вертикальній площинах. Конструкція пристою спрощується завдяки поєднанню функцій повздовжніх поворотних ланок 4 шарнірного паралелограмного механізму з функціями щупа та поворотного важеля (кронштейна), а функцій поперечних ланок згаданого механізму з функціями переднього брусу та розпилюючої секції. Підвищення якості та продуктивності роботи пристрою забезпечується більш рівномірним розподілом хімічної речовини за рахунок збільшення розміру повздовжніх поворотних ланок шарнірного паралелограмного механізму завдяки чому повздовжня швидкість переміщення розпилюючої секції при взаємодії останньої, а також щупа з стовбуром дерева у процесі руху агрегату залишається практично незмінною і відповідає швидкості руху агрегату. На Фіг. наведено схематичне зображення пристрою, який складається з переднього брусу 1, внутрішньої 2 та зовнішньої 3 повздовжніх поворотних ланок шарнірного паралелограмного механізму, розпилюючої секції 4 та ланки змінної довжини 5 з пружним елементом 6. Пристрій працює таким чином. Перед початком роботи тракторист змінюючи довжину ланки 5 встановлює у необхідне положення розпилюючі секції відносно стовбурів дерев ряду у залежності від ширини міжряддя та інших параметрів саду. У процесі роботи при взаємодії зовнішньої повздовжньої поворотної ланки шарнірного паралелограмного механізму (щупа), або розпилюючої секції з стовбуром дерева остання оминає його, при цьому стискається (розтягується) пружний елемент 6 ланки змінної довжини 5. При закінченні взаємодії названих елементів пристрою з стовбуром дерева пружний елемент повертає розпилюючу секцію у вихідне (початкове) положення. Застосування запропонованого пристрою дозволить скоротити витрати на його виготовлення та експлуатацію, а також підвищити якість та продуктивність виконання технологічної операції. Джерела інформації: 1. Авторське свідоцтво CPCP №1025388, кл. A01M7/00, 1983, Бюл. №24. 2. Авторське свідоцтво CPCP №1531942, кл. А01M7/00, 1989, Бюл. №48 (прототип). 5 Комп’ютерна в ерстка В. Клюкін 84234 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
