Трифазний пристрій очищення трьох труб від асфальтосмолопарафінових відкладень

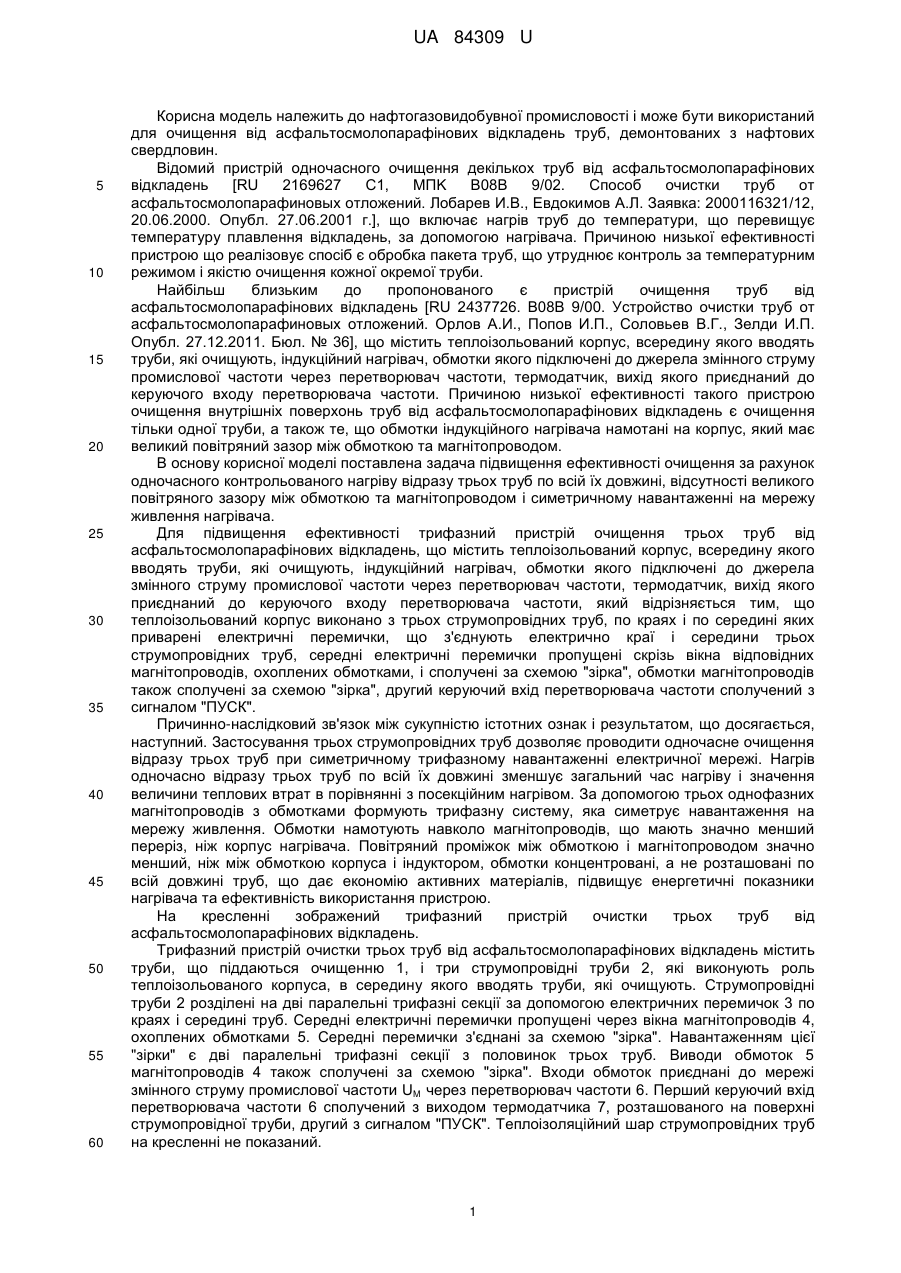

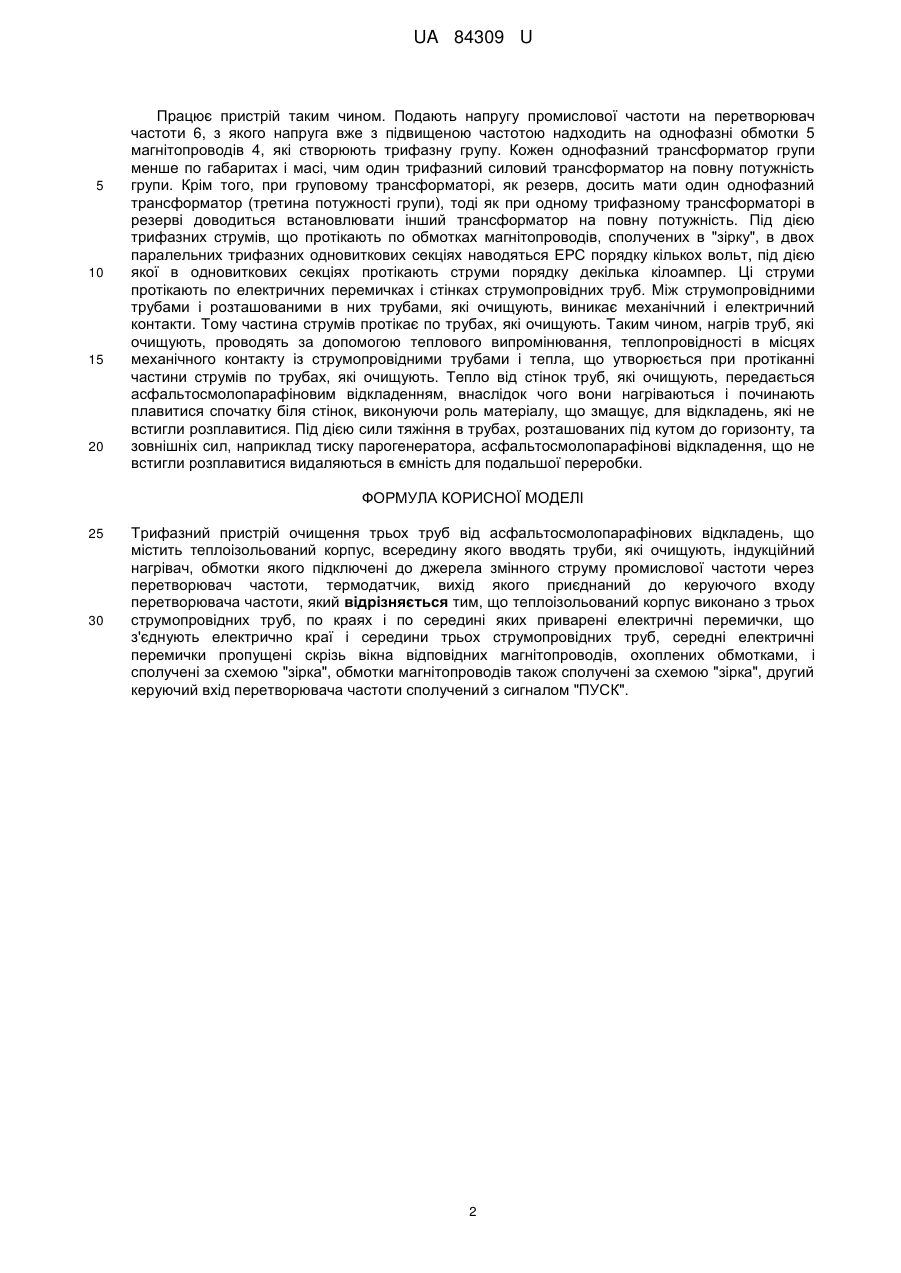

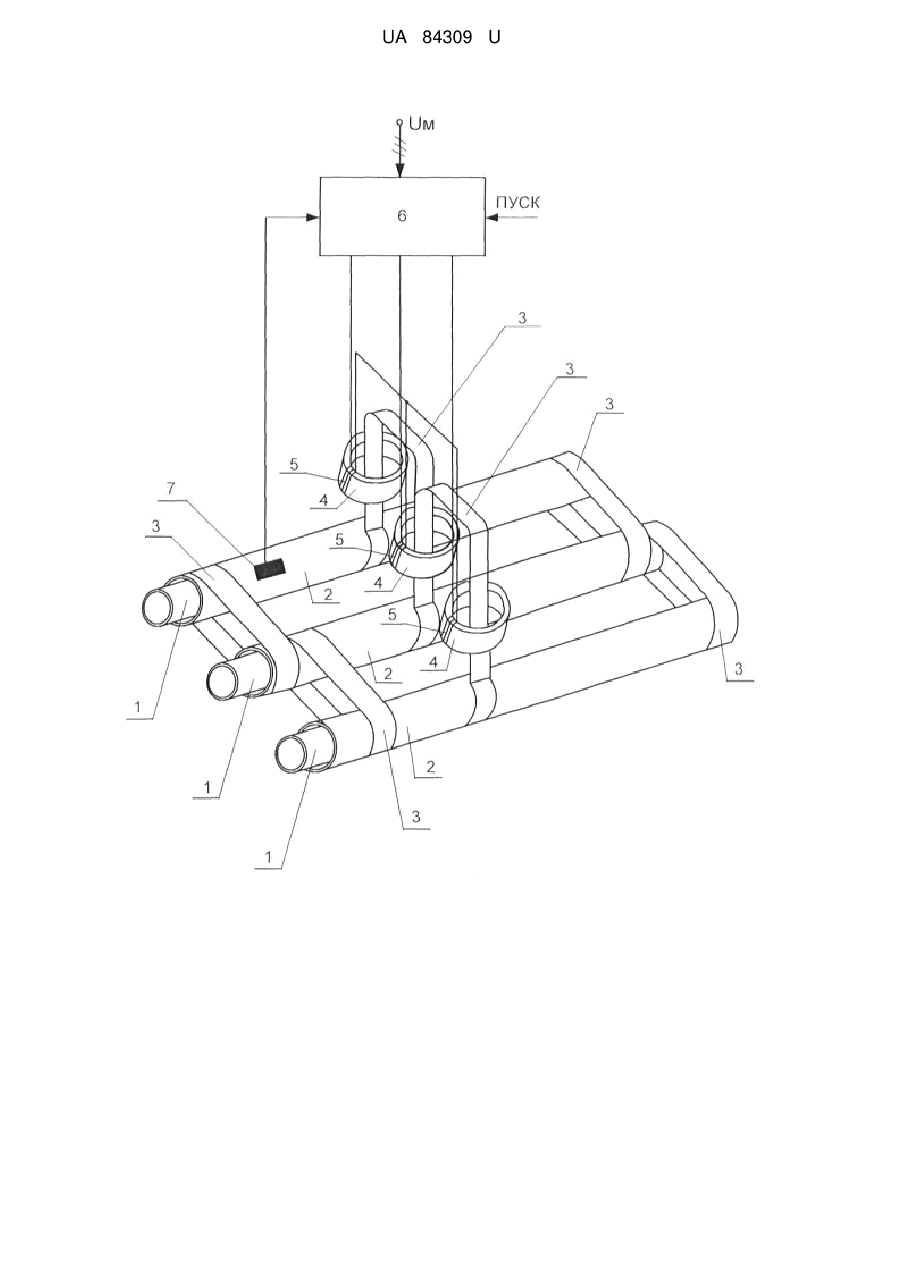

Реферат: Трифазний пристрій очищення трьох труб від асфальтосмолопарафінових відкладень містить теплоізольований корпус, всередину якого вводять труби, які очищують, індукційний нагрівач, обмотки якого підключені до джерела змінного струму промислової частоти через перетворювач частоти, та термодатчик, вихід якого приєднаний до керуючого входу перетворювача частоти. При цьому теплоізольований корпус виконано з трьох струмопровідних труб, по краях і по середині яких приварені електричні перемички, що з'єднують електрично краї і середини трьох струмопровідних труб, середні електричні перемички пропущені скрізь вікна відповідних магнітопроводів, охоплених обмотками, і сполучені за схемою "зірка", обмотки магнітопроводів також сполучені за схемою "зірка", другий керуючий вхід перетворювача частоти сполучений з сигналом "ПУСК". UA 84309 U (12) UA 84309 U UA 84309 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до нафтогазовидобувної промисловості і може бути використаний для очищення від асфальтосмолопарафінових відкладень труб, демонтованих з нафтових свердловин. Відомий пристрій одночасного очищення декількох труб від асфальтосмолопарафінових відкладень [RU 2169627 С1, MПK B08B 9/02. Способ очистки труб от асфальтосмолопарафиновых отложений. Лобарев И.В., Евдокимов А.Л. Заявка: 2000116321/12, 20.06.2000. Опубл. 27.06.2001 г.], що включає нагрів труб до температури, що перевищує температуру плавлення відкладень, за допомогою нагрівача. Причиною низької ефективності пристрою що реалізовує спосіб є обробка пакета труб, що утруднює контроль за температурним режимом і якістю очищення кожної окремої труби. Найбільш близьким до пропонованого є пристрій очищення труб від асфальтосмолопарафінових відкладень [RU 2437726. В08В 9/00. Устройство очистки труб от асфальтосмолопарафиновых отложений. Орлов А.И., Попов И.П., Соловьев В.Г., Зелди И.П. Опубл. 27.12.2011. Бюл. № 36], що містить теплоізольований корпус, всередину якого вводять труби, які очищують, індукційний нагрівач, обмотки якого підключені до джерела змінного струму промислової частоти через перетворювач частоти, термодатчик, вихід якого приєднаний до керуючого входу перетворювача частоти. Причиною низької ефективності такого пристрою очищення внутрішніх поверхонь труб від асфальтосмолопарафінових відкладень є очищення тільки одної труби, а також те, що обмотки індукційного нагрівача намотані на корпус, який має великий повітряний зазор між обмоткою та магнітопроводом. В основу корисної моделі поставлена задача підвищення ефективності очищення за рахунок одночасного контрольованого нагріву відразу трьох труб по всій їх довжині, відсутності великого повітряного зазору між обмоткою та магнітопроводом і симетричному навантаженні на мережу живлення нагрівача. Для підвищення ефективності трифазний пристрій очищення трьох труб від асфальтосмолопарафінових відкладень, що містить теплоізольований корпус, всередину якого вводять труби, які очищують, індукційний нагрівач, обмотки якого підключені до джерела змінного струму промислової частоти через перетворювач частоти, термодатчик, вихід якого приєднаний до керуючого входу перетворювача частоти, який відрізняється тим, що теплоізольований корпус виконано з трьох струмопровідних труб, по краях і по середині яких приварені електричні перемички, що з'єднують електрично краї і середини трьох струмопровідних труб, середні електричні перемички пропущені скрізь вікна відповідних магнітопроводів, охоплених обмотками, і сполучені за схемою "зірка", обмотки магнітопроводів також сполучені за схемою "зірка", другий керуючий вхід перетворювача частоти сполучений з сигналом "ПУСК". Причинно-наслідковий зв'язок між сукупністю істотних ознак і результатом, що досягається, наступний. Застосування трьох струмопровідних труб дозволяє проводити одночасне очищення відразу трьох труб при симетричному трифазному навантаженні електричної мережі. Нагрів одночасно відразу трьох труб по всій їх довжині зменшує загальний час нагріву і значення величини теплових втрат в порівнянні з посекційним нагрівом. За допомогою трьох однофазних магнітопроводів з обмотками формують трифазну систему, яка симетрує навантаження на мережу живлення. Обмотки намотують навколо магнітопроводів, що мають значно менший переріз, ніж корпус нагрівача. Повітряний проміжок між обмоткою і магнітопроводом значно менший, ніж між обмоткою корпуса і індуктором, обмотки концентровані, а не розташовані по всій довжині труб, що дає економію активних матеріалів, підвищує енергетичні показники нагрівача та ефективність використання пристрою. На кресленні зображений трифазний пристрій очистки трьох труб від асфальтосмолопарафінових відкладень. Трифазний пристрій очистки трьох труб від асфальтосмолопарафінових відкладень містить труби, що піддаються очищенню 1, і три струмопровідні труби 2, які виконують роль теплоізольованого корпуса, в середину якого вводять труби, які очищують. Струмопровідні труби 2 розділені на дві паралельні трифазні секції за допомогою електричних перемичок 3 по краях і середині труб. Середні електричні перемички пропущені через вікна магнітопроводів 4, охоплених обмотками 5. Середні перемички з'єднані за схемою "зірка". Навантаженням цієї "зірки" є дві паралельні трифазні секції з половинок трьох труб. Виводи обмоток 5 магнітопроводів 4 також сполучені за схемою "зірка". Входи обмоток приєднані до мережі змінного струму промислової частоти UM через перетворювач частоти 6. Перший керуючий вхід перетворювача частоти 6 сполучений з виходом термодатчика 7, розташованого на поверхні струмопровідної труби, другий з сигналом "ПУСК". Теплоізоляційний шар струмопровідних труб на кресленні не показаний. 1 UA 84309 U 5 10 15 20 Працює пристрій таким чином. Подають напругу промислової частоти на перетворювач частоти 6, з якого напруга вже з підвищеною частотою надходить на однофазні обмотки 5 магнітопроводів 4, які створюють трифазну групу. Кожен однофазний трансформатор групи менше по габаритах і масі, чим один трифазний силовий трансформатор на повну потужність групи. Крім того, при груповому трансформаторі, як резерв, досить мати один однофазний трансформатор (третина потужності групи), тоді як при одному трифазному трансформаторі в резерві доводиться встановлювати інший трансформатор на повну потужність. Під дією трифазних струмів, що протікають по обмотках магнітопроводів, сполучених в "зірку", в двох паралельних трифазних одновиткових секціях наводяться ЕPС порядку кількох вольт, під дією якої в одновиткових секціях протікають струми порядку декілька кілоампер. Ці струми протікають по електричних перемичках і стінках струмопровідних труб. Між струмопровідними трубами і розташованими в них трубами, які очищують, виникає механічний і електричний контакти. Тому частина струмів протікає по трубах, які очищують. Таким чином, нагрів труб, які очищують, проводять за допомогою теплового випромінювання, теплопровідності в місцях механічного контакту із струмопровідними трубами і тепла, що утворюється при протіканні частини струмів по трубах, які очищують. Тепло від стінок труб, які очищують, передається асфальтосмолопарафіновим відкладенням, внаслідок чого вони нагріваються і починають плавитися спочатку біля стінок, виконуючи роль матеріалу, що змащує, для відкладень, які не встигли розплавитися. Під дією сили тяжіння в трубах, розташованих під кутом до горизонту, та зовнішніх сил, наприклад тиску парогенератора, асфальтосмолопарафінові відкладення, що не встигли розплавитися видаляються в ємність для подальшої переробки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Трифазний пристрій очищення трьох труб від асфальтосмолопарафінових відкладень, що містить теплоізольований корпус, всередину якого вводять труби, які очищують, індукційний нагрівач, обмотки якого підключені до джерела змінного струму промислової частоти через перетворювач частоти, термодатчик, вихід якого приєднаний до керуючого входу перетворювача частоти, який відрізняється тим, що теплоізольований корпус виконано з трьох струмопровідних труб, по краях і по середині яких приварені електричні перемички, що з'єднують електрично краї і середини трьох струмопровідних труб, середні електричні перемички пропущені скрізь вікна відповідних магнітопроводів, охоплених обмотками, і сполучені за схемою "зірка", обмотки магнітопроводів також сполучені за схемою "зірка", другий керуючий вхід перетворювача частоти сполучений з сигналом "ПУСК". 2 UA 84309 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
