Вертикальний прес для медичних відходів

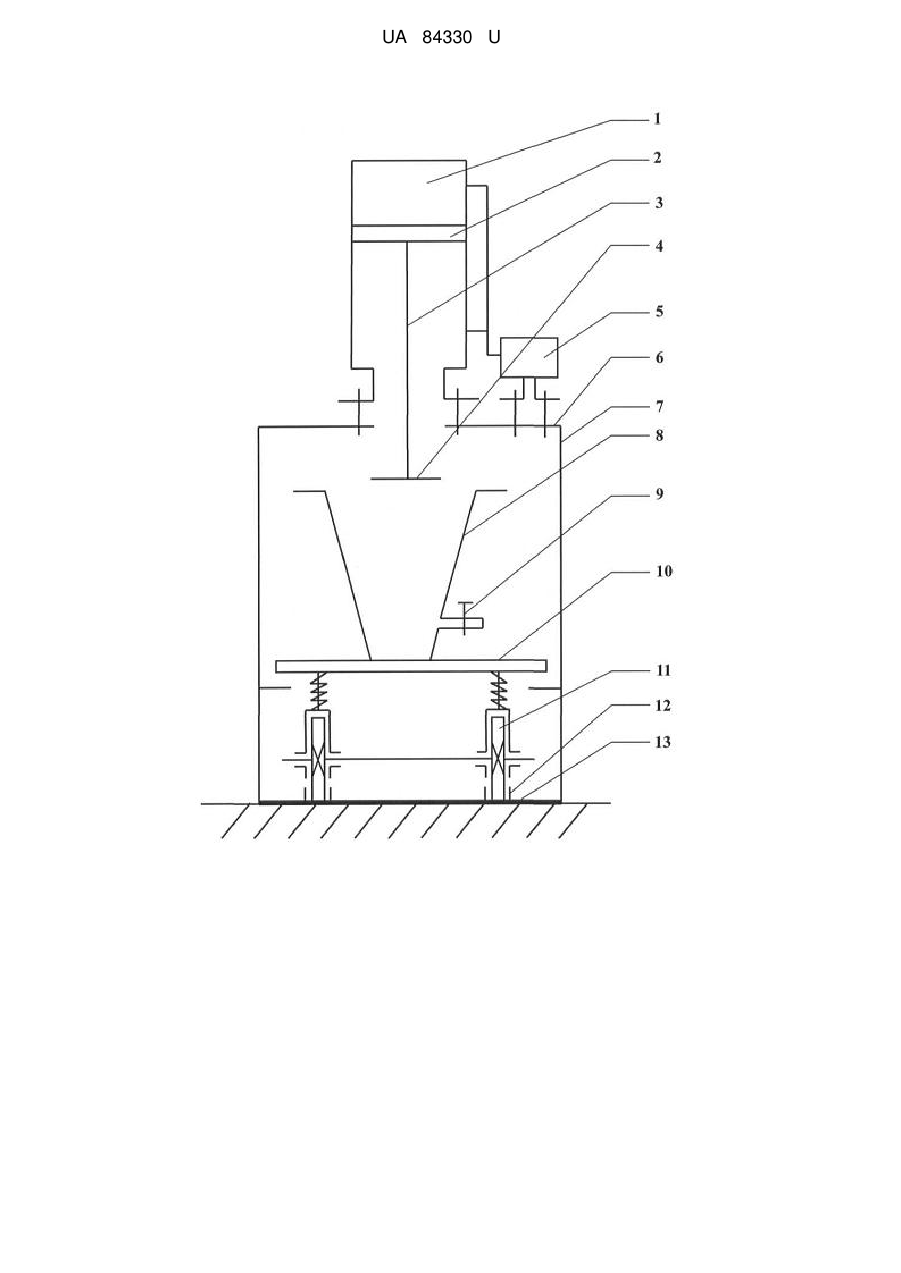

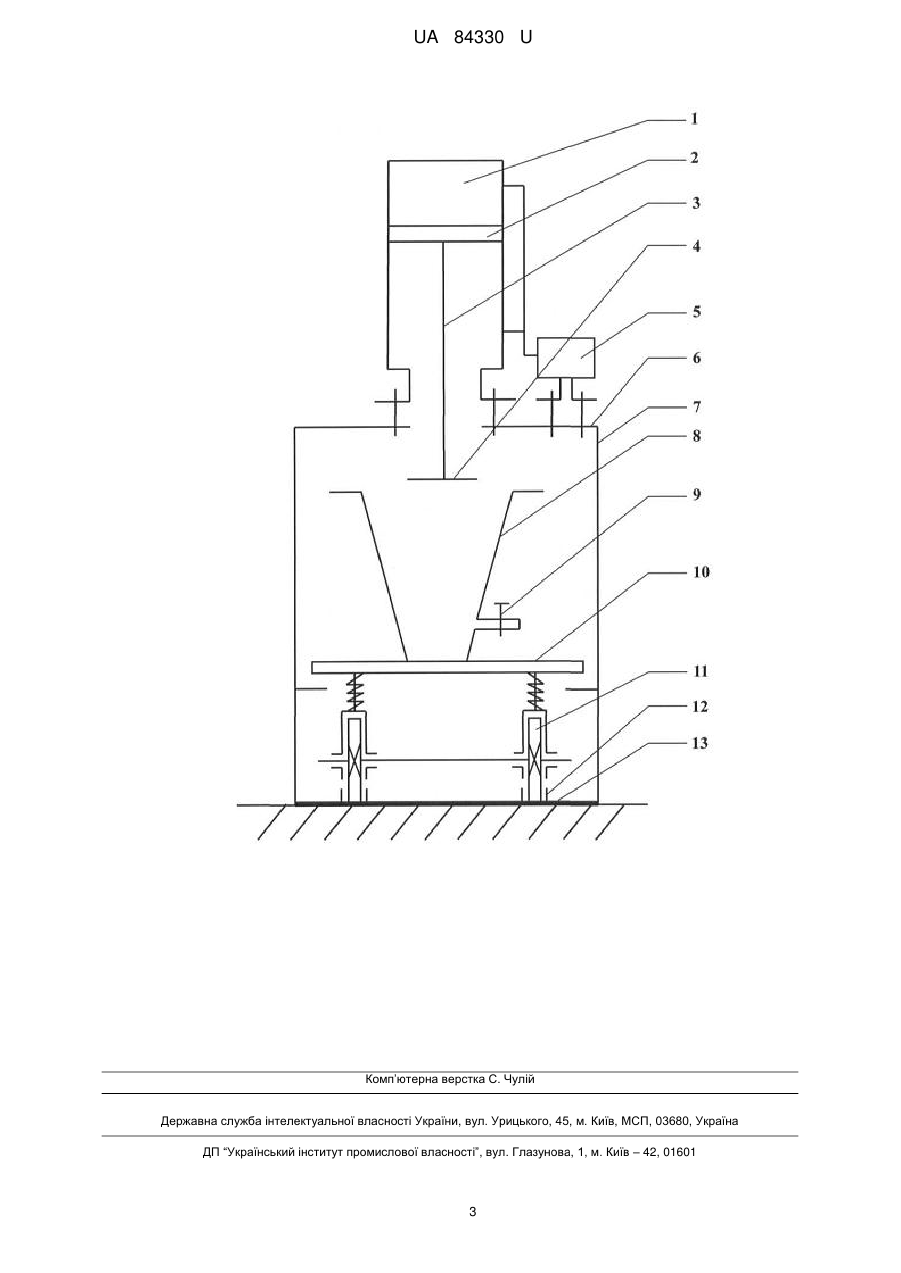

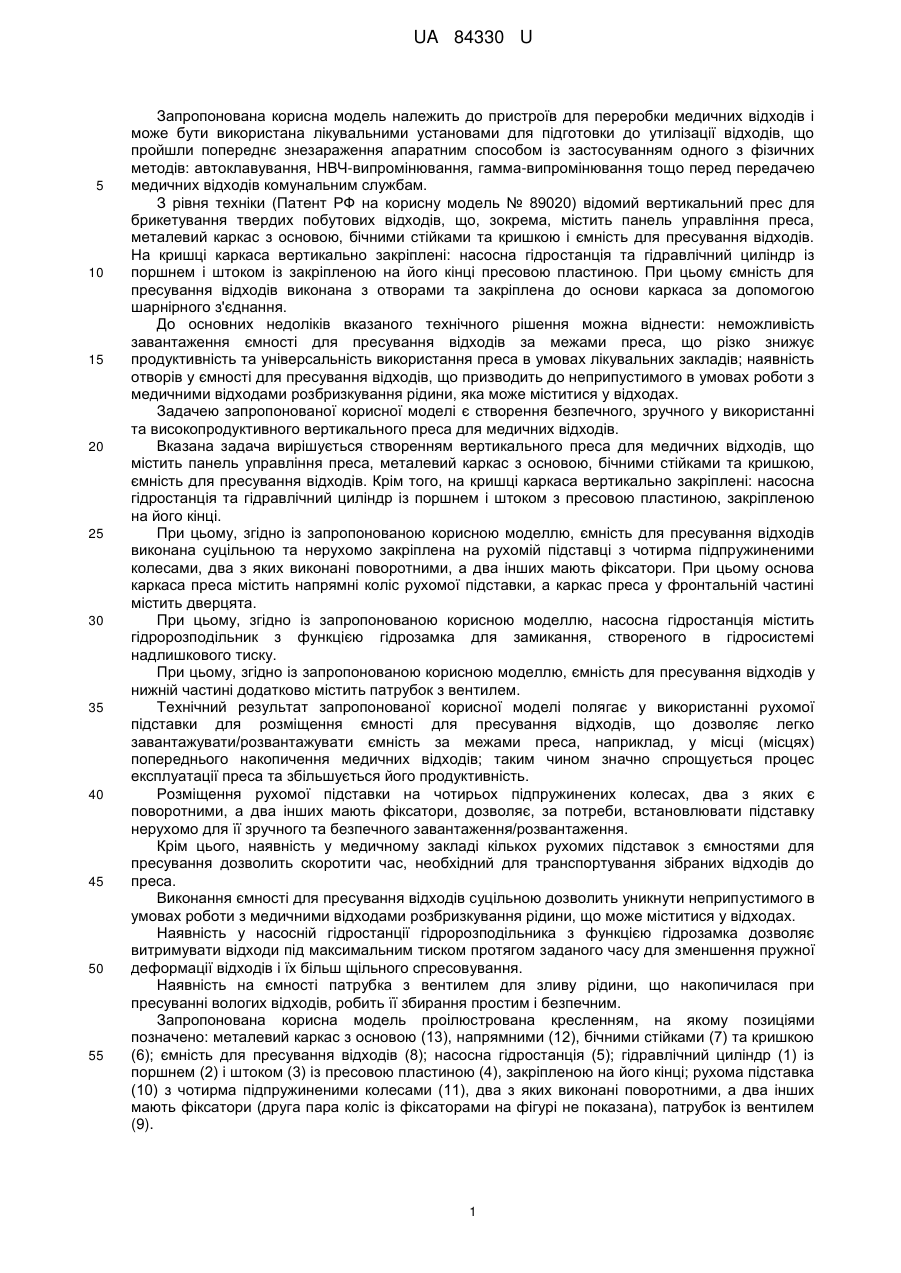

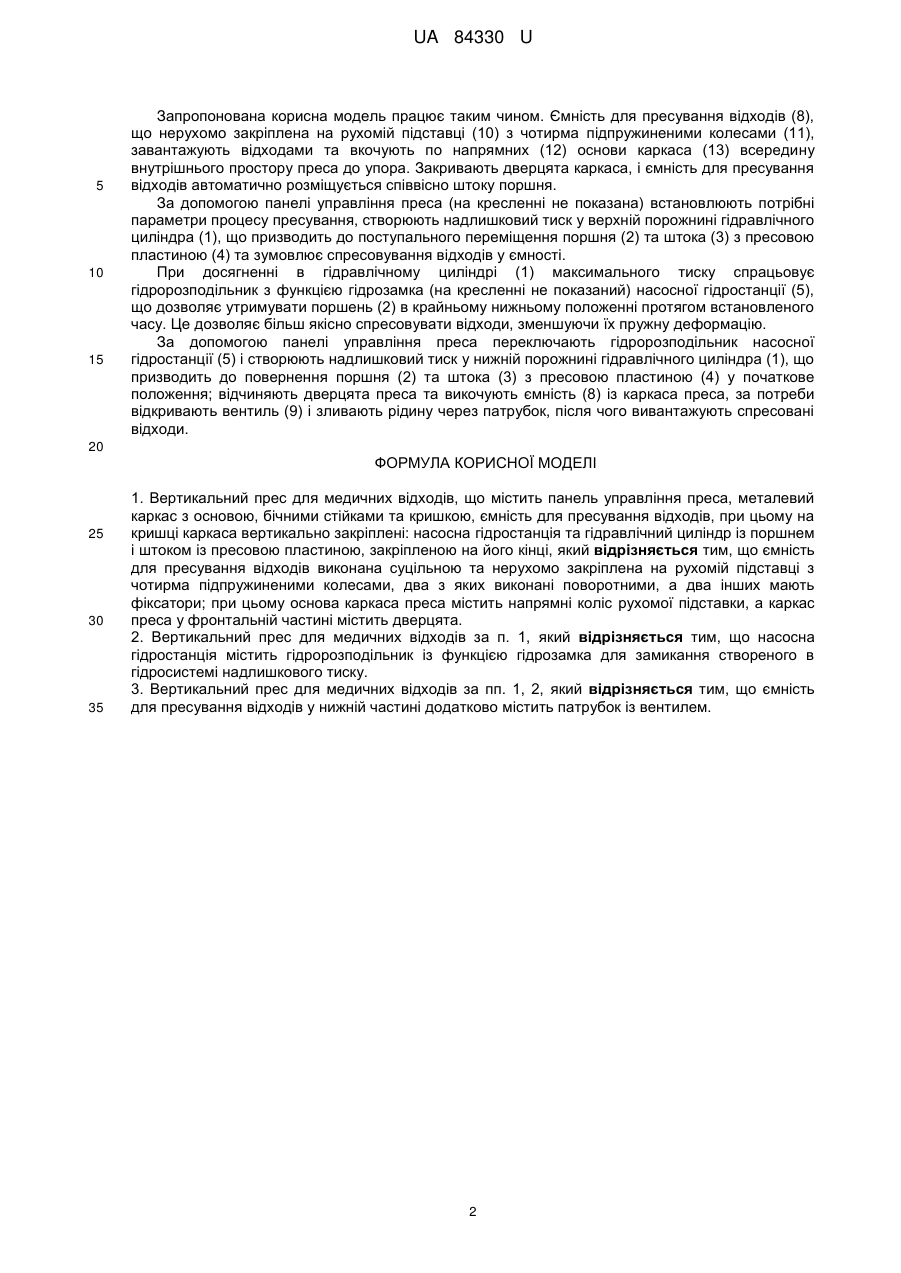

Реферат: Вертикальний прес для медичних відходів містить панель управління преса, металевий каркас з основою, бічними стійками та кришкою, ємність для пресування відходів, при цьому на кришці каркаса вертикально закріплені: насосна гідростанція та гідравлічний циліндр із поршнем і штоком із пресовою пластиною, закріпленою на його кінці. Ємність для пресування відходів виконана суцільною та нерухомо закріплена на рухомій підставці з чотирма підпружиненими колесами, два з яких виконані поворотними, а два інших мають фіксатори; при цьому основа каркаса преса містить напрямні коліс рухомої підставки, а каркас преса у фронтальній частині містить дверцята. UA 84330 U (12) UA 84330 U UA 84330 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до пристроїв для переробки медичних відходів і може бути використана лікувальними установами для підготовки до утилізації відходів, що пройшли попереднє знезараження апаратним способом із застосуванням одного з фізичних методів: автоклавування, НВЧ-випромінювання, гамма-випромінювання тощо перед передачею медичних відходів комунальним службам. З рівня техніки (Патент РФ на корисну модель № 89020) відомий вертикальний прес для брикетування твердих побутових відходів, що, зокрема, містить панель управління преса, металевий каркас з основою, бічними стійками та кришкою і ємність для пресування відходів. На кришці каркаса вертикально закріплені: насосна гідростанція та гідравлічний циліндр із поршнем і штоком із закріпленою на його кінці пресовою пластиною. При цьому ємність для пресування відходів виконана з отворами та закріплена до основи каркаса за допомогою шарнірного з'єднання. До основних недоліків вказаного технічного рішення можна віднести: неможливість завантаження ємності для пресування відходів за межами преса, що різко знижує продуктивність та універсальність використання преса в умовах лікувальних закладів; наявність отворів у ємності для пресування відходів, що призводить до неприпустимого в умовах роботи з медичними відходами розбризкування рідини, яка може міститися у відходах. Задачею запропонованої корисної моделі є створення безпечного, зручного у використанні та високопродуктивного вертикального преса для медичних відходів. Вказана задача вирішується створенням вертикального преса для медичних відходів, що містить панель управління преса, металевий каркас з основою, бічними стійками та кришкою, ємність для пресування відходів. Крім того, на кришці каркаса вертикально закріплені: насосна гідростанція та гідравлічний циліндр із поршнем і штоком з пресовою пластиною, закріпленою на його кінці. При цьому, згідно із запропонованою корисною моделлю, ємність для пресування відходів виконана суцільною та нерухомо закріплена на рухомій підставці з чотирма підпружиненими колесами, два з яких виконані поворотними, а два інших мають фіксатори. При цьому основа каркаса преса містить напрямні коліс рухомої підставки, а каркас преса у фронтальній частині містить дверцята. При цьому, згідно із запропонованою корисною моделлю, насосна гідростанція містить гідророзподільник з функцією гідрозамка для замикання, створеного в гідросистемі надлишкового тиску. При цьому, згідно із запропонованою корисною моделлю, ємність для пресування відходів у нижній частині додатково містить патрубок з вентилем. Технічний результат запропонованої корисної моделі полягає у використанні рухомої підставки для розміщення ємності для пресування відходів, що дозволяє легко завантажувати/розвантажувати ємність за межами преса, наприклад, у місці (місцях) попереднього накопичення медичних відходів; таким чином значно спрощується процес експлуатації преса та збільшується його продуктивність. Розміщення рухомої підставки на чотирьох підпружинених колесах, два з яких є поворотними, а два інших мають фіксатори, дозволяє, за потреби, встановлювати підставку нерухомо для її зручного та безпечного завантаження/розвантаження. Крім цього, наявність у медичному закладі кількох рухомих підставок з ємностями для пресування дозволить скоротити час, необхідний для транспортування зібраних відходів до преса. Виконання ємності для пресування відходів суцільною дозволить уникнути неприпустимого в умовах роботи з медичними відходами розбризкування рідини, що може міститися у відходах. Наявність у насосній гідростанції гідророзподільника з функцією гідрозамка дозволяє витримувати відходи під максимальним тиском протягом заданого часу для зменшення пружної деформації відходів і їх більш щільного спресовування. Наявність на ємності патрубка з вентилем для зливу рідини, що накопичилася при пресуванні вологих відходів, робить її збирання простим і безпечним. Запропонована корисна модель проілюстрована кресленням, на якому позиціями позначено: металевий каркас з основою (13), напрямними (12), бічними стійками (7) та кришкою (6); ємність для пресування відходів (8); насосна гідростанція (5); гідравлічний циліндр (1) із поршнем (2) і штоком (3) із пресовою пластиною (4), закріпленою на його кінці; рухома підставка (10) з чотирма підпружиненими колесами (11), два з яких виконані поворотними, а два інших мають фіксатори (друга пара коліс із фіксаторами на фігурі не показана), патрубок із вентилем (9). 1 UA 84330 U 5 10 15 Запропонована корисна модель працює таким чином. Ємність для пресування відходів (8), що нерухомо закріплена на рухомій підставці (10) з чотирма підпружиненими колесами (11), завантажують відходами та вкочують по напрямних (12) основи каркаса (13) всередину внутрішнього простору преса до упора. Закривають дверцята каркаса, і ємність для пресування відходів автоматично розміщується співвісно штоку поршня. За допомогою панелі управління преса (на кресленні не показана) встановлюють потрібні параметри процесу пресування, створюють надлишковий тиск у верхній порожнині гідравлічного циліндра (1), що призводить до поступального переміщення поршня (2) та штока (3) з пресовою пластиною (4) та зумовлює спресовування відходів у ємності. При досягненні в гідравлічному циліндрі (1) максимального тиску спрацьовує гідророзподільник з функцією гідрозамка (на кресленні не показаний) насосної гідростанції (5), що дозволяє утримувати поршень (2) в крайньому нижньому положенні протягом встановленого часу. Це дозволяє більш якісно спресовувати відходи, зменшуючи їх пружну деформацію. За допомогою панелі управління преса переключають гідророзподільник насосної гідростанції (5) і створюють надлишковий тиск у нижній порожнині гідравлічного циліндра (1), що призводить до повернення поршня (2) та штока (3) з пресовою пластиною (4) у початкове положення; відчиняють дверцята преса та викочують ємність (8) із каркаса преса, за потреби відкривають вентиль (9) і зливають рідину через патрубок, після чого вивантажують спресовані відходи. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Вертикальний прес для медичних відходів, що містить панель управління преса, металевий каркас з основою, бічними стійками та кришкою, ємність для пресування відходів, при цьому на кришці каркаса вертикально закріплені: насосна гідростанція та гідравлічний циліндр із поршнем і штоком із пресовою пластиною, закріпленою на його кінці, який відрізняється тим, що ємність для пресування відходів виконана суцільною та нерухомо закріплена на рухомій підставці з чотирма підпружиненими колесами, два з яких виконані поворотними, а два інших мають фіксатори; при цьому основа каркаса преса містить напрямні коліс рухомої підставки, а каркас преса у фронтальній частині містить дверцята. 2. Вертикальний прес для медичних відходів за п. 1, який відрізняється тим, що насосна гідростанція містить гідророзподільник із функцією гідрозамка для замикання створеного в гідросистемі надлишкового тиску. 3. Вертикальний прес для медичних відходів за пп. 1, 2, який відрізняється тим, що ємність для пресування відходів у нижній частині додатково містить патрубок із вентилем. 2 UA 84330 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
