Спосіб дослідження розподілу деформацій

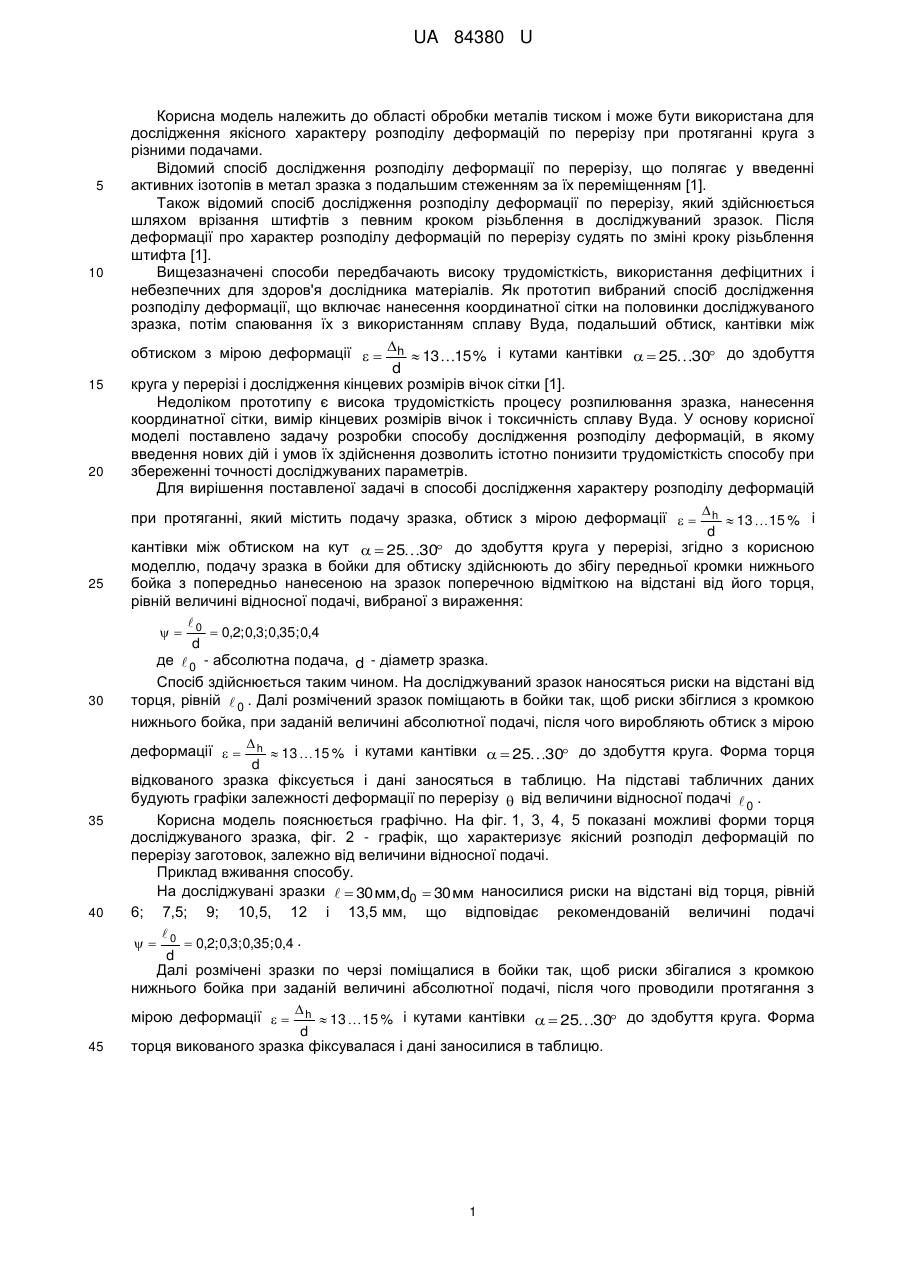

Реферат: Спосіб дослідження характеру розподілу деформацій при протяганні включає подачу зразка,  обтиск з мірою деформації   h  13 15 % і кантівки між обтиском на кут   2530 до d здобуття круга у перерізі, причому подачу зразка в бойки для обтиску здійснюють до збігу передньої кромки нижнього бойка з попередньо нанесеною на зразок поперечною відміткою на відстані від його торця, рівній величині відносної подачі. UA 84380 U (12) UA 84380 U UA 84380 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області обробки металів тиском і може бути використана для дослідження якісного характеру розподілу деформацій по перерізу при протяганні круга з різними подачами. Відомий спосіб дослідження розподілу деформації по перерізу, що полягає у введенні активних ізотопів в метал зразка з подальшим стеженням за їх переміщенням [1]. Також відомий спосіб дослідження розподілу деформації по перерізу, який здійснюється шляхом врізання штифтів з певним кроком різьблення в досліджуваний зразок. Після деформації про характер розподілу деформацій по перерізу судять по зміні кроку різьблення штифта [1]. Вищезазначені способи передбачають високу трудомісткість, використання дефіцитних і небезпечних для здоров'я дослідника матеріалів. Як прототип вибраний спосіб дослідження розподілу деформації, що включає нанесення координатної сітки на половинки досліджуваного зразка, потім спаювання їх з використанням сплаву Вуда, подальший обтиск, кантівки між обтиском з мірою деформації   h  13 15 % і кутами кантівки   2530 до здобуття d круга у перерізі і дослідження кінцевих розмірів вічок сітки [1]. Недоліком прототипу є висока трудомісткість процесу розпилювання зразка, нанесення координатної сітки, вимір кінцевих розмірів вічок і токсичність сплаву Вуда. У основу корисної моделі поставлено задачу розробки способу дослідження розподілу деформацій, в якому введення нових дій і умов їх здійснення дозволить істотно понизити трудомісткість способу при збереженні точності досліджуваних параметрів. Для вирішення поставленої задачі в способі дослідження характеру розподілу деформацій  при протяганні, який містить подачу зразка, обтиск з мірою деформації   h  13 15 % і d кантівки між обтиском на кут   2530 до здобуття круга у перерізі, згідно з корисною моделлю, подачу зразка в бойки для обтиску здійснюють до збігу передньої кромки нижнього бойка з попередньо нанесеною на зразок поперечною відміткою на відстані від його торця, рівній величині відносної подачі, вибраної з вираження:    0  0,2; 0,3; 0,35; 0,4 d де  0 - абсолютна подача, d - діаметр зразка. Спосіб здійснюється таким чином. На досліджуваний зразок наносяться риски на відстані від торця, рівній  0 . Далі розмічений зразок поміщають в бойки так, щоб риски збіглися з кромкою нижнього бойка, при заданій величині абсолютної подачі, після чого виробляють обтиск з мірою  деформації   h  13 15 % і кутами кантівки   2530 до здобуття круга. Форма торця d відкованого зразка фіксується і дані заносяться в таблицю. На підставі табличних даних будують графіки залежності деформації по перерізу  від величини відносної подачі  0 . Корисна модель пояснюється графічно. На фіг. 1, 3, 4, 5 показані можливі форми торця досліджуваного зразка, фіг. 2 - графік, що характеризує якісний розподіл деформацій по перерізу заготовок, залежно від величини відносної подачі. Приклад вживання способу. На досліджувані зразки   30 мм, d0  30 мм наносилися риски на відстані від торця, рівній 6; 7,5; 9; 10,5, 12 і 13,5 мм, що відповідає рекомендованій величині подачі    0  0,2; 0,3; 0,35; 0,4 . d Далі розмічені зразки по черзі поміщалися в бойки так, щоб риски збігалися з кромкою нижнього бойка при заданій величині абсолютної подачі, після чого проводили протягання з  мірою деформації   h  13 15 % і кутами кантівки   2530 до здобуття круга. Форма d торця викованого зразка фіксувалася і дані заносилися в таблицю. 1 UA 84380 U Таблиця Експериментальні дані № 1 2 3 4 5 6 5 10 15 20  0 d 0,2 0,25 0,3 0,35 0,4 0,45 d0 ,мм  0 ,мм ,мм  ц , мм , мм 30 30 30 30 30 30 6 7,5 9 10,5 12 13,5 8,4 9,975 11,34 12,495 13,44 14,175 6 8 10,3 12,5 14,5 16,5 -2,4 -1,975 -1,04 0,005 1,06 2,325  0 -0,4 -0,26 -0,12 0,0 0,09 0,17  На підставі експериментальних даних був побудований графік (див. фіг. 2). З якого виходить, що із збільшенням відносної подачі міра деформації лінійно зростає унаслідок збільшення зміщуваного об'єму. Запропонований спосіб дозволяє отримати картину розподілу деформацій по перерізу заготовок без трудомісткого розпилювання зразків, нанесення координатної сітки, багатократних і трудомістких вимірів вічок за допомогою інструментального мікроскопа і відповідає критерію "новизна" і може бути визнано корисною моделлю. Джерела інформації: 1. Я.М. Охрименко, В.А. Тюрин. Теория процессов ковки. - М.: Высшая школа, 1977. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб дослідження характеру розподілу деформацій при протяганні, який включає подачу  зразка, обтиск з мірою деформації   h  13 15 % і кантівки між обтиском на кут d   2530 до здобуття круга у перерізі, який відрізняється тим, що подачу зразка в бойки для обтиску здійснюють до збігу передньої кромки нижнього бойка з попередньо нанесеною на зразок поперечною відміткою на відстані від його торця, рівній величині відносної подачі, вибраної з вираження:    0  0,2; 0,3; 0,35; 0,4 , d де  0 - абсолютна подача, d - діаметр зразка. 2 UA 84380 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
