Щілиноутворювач

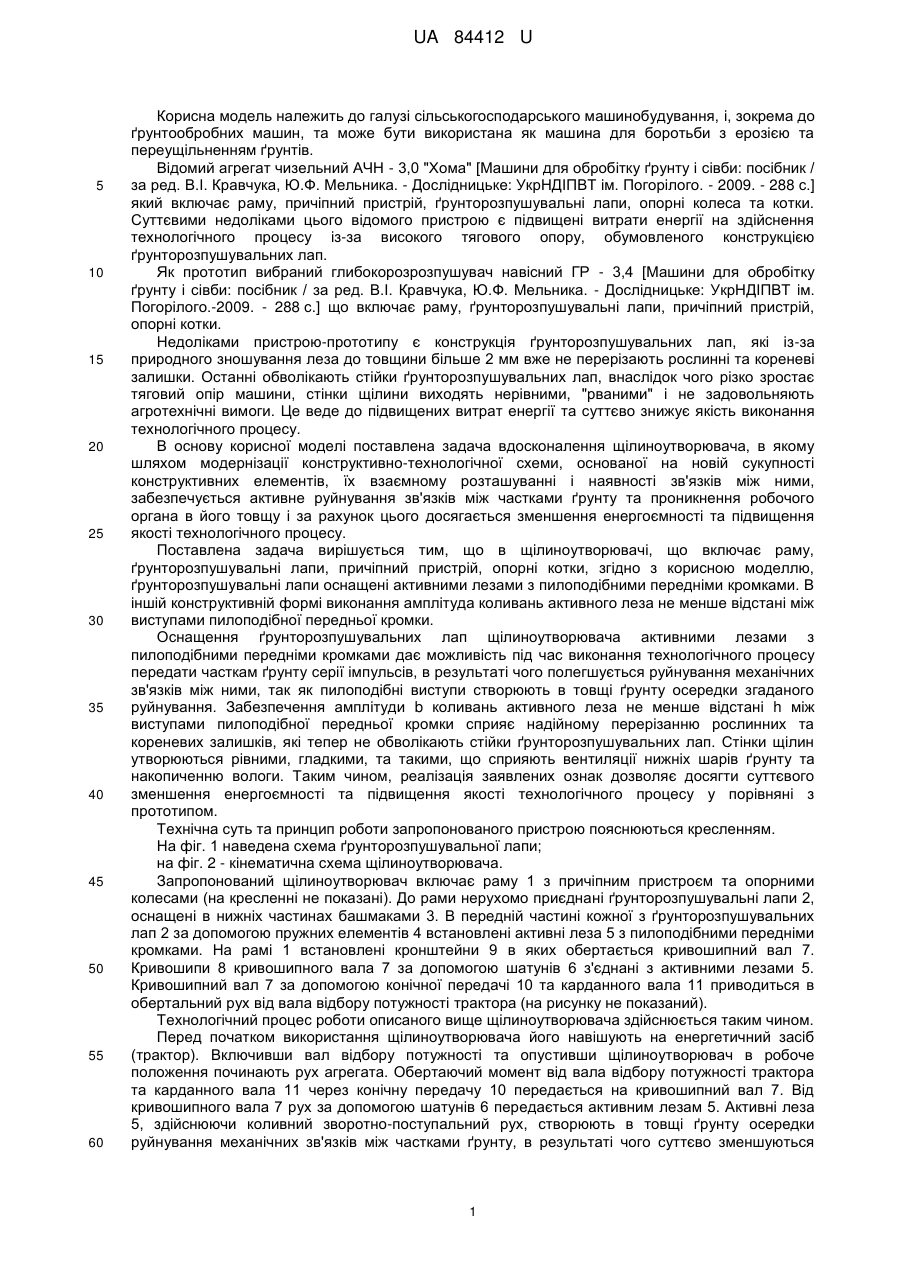

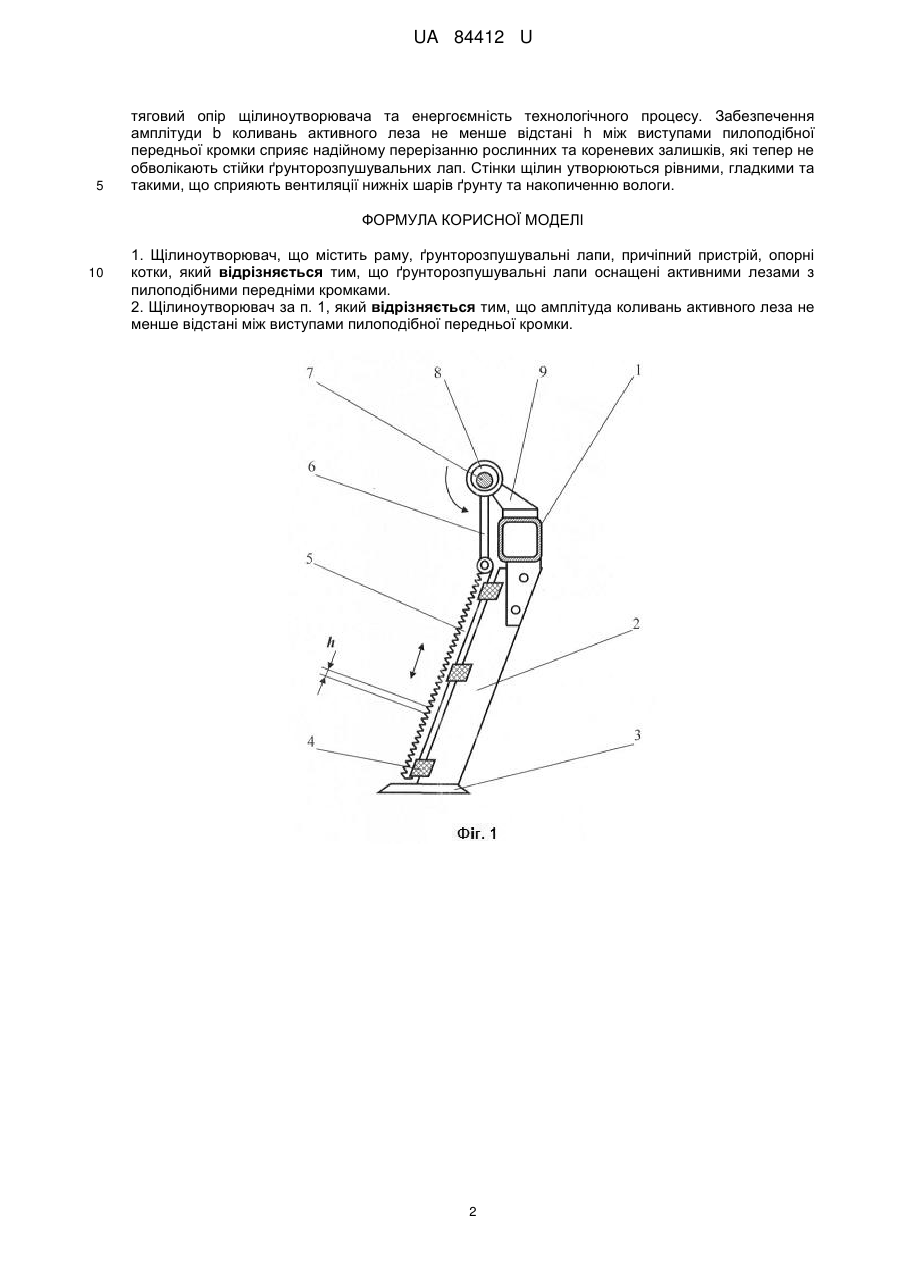

Реферат: UA 84412 U UA 84412 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, і, зокрема до ґрунтообробних машин, та може бути використана як машина для боротьби з ерозією та переущільненням ґрунтів. Відомий агрегат чизельний АЧН - 3,0 "Хома" [Машини для обробітку ґрунту і сівби: посібник / за ред. В.І. Кравчука, Ю.Ф. Мельника. - Дослідницьке: УкрНДІПВТ ім. Погорілого. - 2009. - 288 с.] який включає раму, причіпний пристрій, ґрунторозпушувальні лапи, опорні колеса та котки. Суттєвими недоліками цього відомого пристрою є підвищені витрати енергії на здійснення технологічного процесу із-за високого тягового опору, обумовленого конструкцією ґрунторозпушувальних лап. Як прототип вибраний глибокорозрозпушувач навісний ГР - 3,4 [Машини для обробітку ґрунту і сівби: посібник / за ред. В.І. Кравчука, Ю.Ф. Мельника. - Дослідницьке: УкрНДІПВТ ім. Погорілого.-2009. - 288 с.] що включає раму, ґрунторозпушувальні лапи, причіпний пристрій, опорні котки. Недоліками пристрою-прототипу є конструкція ґрунторозпушувальних лап, які із-за природного зношування леза до товщини більше 2 мм вже не перерізають рослинні та кореневі залишки. Останні обволікають стійки ґрунторозпушувальних лап, внаслідок чого різко зростає тяговий опір машини, стінки щілини виходять нерівними, "рваними" і не задовольняють агротехнічні вимоги. Це веде до підвищених витрат енергії та суттєво знижує якість виконання технологічного процесу. В основу корисної моделі поставлена задача вдосконалення щілиноутворювача, в якому шляхом модернізації конструктивно-технологічної схеми, основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними, забезпечується активне руйнування зв'язків між частками ґрунту та проникнення робочого органа в його товщу і за рахунок цього досягається зменшення енергоємності та підвищення якості технологічного процесу. Поставлена задача вирішується тим, що в щілиноутворювачі, що включає раму, ґрунторозпушувальні лапи, причіпний пристрій, опорні котки, згідно з корисною моделлю, ґрунторозпушувальні лапи оснащені активними лезами з пилоподібними передніми кромками. В іншій конструктивній формі виконання амплітуда коливань активного леза не менше відстані між виступами пилоподібної передньої кромки. Оснащення ґрунторозпушувальних лап щілиноутворювача активними лезами з пилоподібними передніми кромками дає можливість під час виконання технологічного процесу передати часткам ґрунту серії імпульсів, в результаті чого полегшується руйнування механічних зв'язків між ними, так як пилоподібні виступи створюють в товщі ґрунту осередки згаданого руйнування. Забезпечення амплітуди b коливань активного леза не менше відстані h між виступами пилоподібної передньої кромки сприяє надійному перерізанню рослинних та кореневих залишків, які тепер не обволікають стійки ґрунторозпушувальних лап. Стінки щілин утворюються рівними, гладкими, та такими, що сприяють вентиляції нижніх шарів ґрунту та накопиченню вологи. Таким чином, реалізація заявлених ознак дозволяє досягти суттєвого зменшення енергоємності та підвищення якості технологічного процесу у порівняні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На фіг. 1 наведена схема ґрунторозпушувальної лапи; на фіг. 2 - кінематична схема щілиноутворювача. Запропонований щілиноутворювач включає раму 1 з причіпним пристроєм та опорними колесами (на кресленні не показані). До рами нерухомо приєднані ґрунторозпушувальні лапи 2, оснащені в нижніх частинах башмаками 3. В передній частині кожної з ґрунторозпушувальних лап 2 за допомогою пружних елементів 4 встановлені активні леза 5 з пилоподібними передніми кромками. На рамі 1 встановлені кронштейни 9 в яких обертається кривошипний вал 7. Кривошипи 8 кривошипного вала 7 за допомогою шатунів 6 з'єднані з активними лезами 5. Кривошипний вал 7 за допомогою конічної передачі 10 та карданного вала 11 приводиться в обертальний рух від вала відбору потужності трактора (на рисунку не показаний). Технологічний процес роботи описаного вище щілиноутворювача здійснюється таким чином. Перед початком використання щілиноутворювача його навішують на енергетичний засіб (трактор). Включивши вал відбору потужності та опустивши щілиноутворювач в робоче положення починають рух агрегата. Обертаючий момент від вала відбору потужності трактора та карданного вала 11 через конічну передачу 10 передається на кривошипний вал 7. Від кривошипного вала 7 рух за допомогою шатунів 6 передається активним лезам 5. Активні леза 5, здійснюючи коливний зворотно-поступальний рух, створюють в товщі ґрунту осередки руйнування механічних зв'язків між частками ґрунту, в результаті чого суттєво зменшуються 1 UA 84412 U 5 тяговий опір щілиноутворювача та енергоємність технологічного процесу. Забезпечення амплітуди b коливань активного леза не менше відстані h між виступами пилоподібної передньої кромки сприяє надійному перерізанню рослинних та кореневих залишків, які тепер не обволікають стійки ґрунторозпушувальних лап. Стінки щілин утворюються рівними, гладкими та такими, що сприяють вентиляції нижніх шарів ґрунту та накопиченню вологи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 1. Щілиноутворювач, що містить раму, ґрунторозпушувальні лапи, причіпний пристрій, опорні котки, який відрізняється тим, що ґрунторозпушувальні лапи оснащені активними лезами з пилоподібними передніми кромками. 2. Щілиноутворювач за п. 1, який відрізняється тим, що амплітуда коливань активного леза не менше відстані між виступами пилоподібної передньої кромки. 2 UA 84412 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
