Установка для очищення багатокомпонентних підземних вод колонного типу

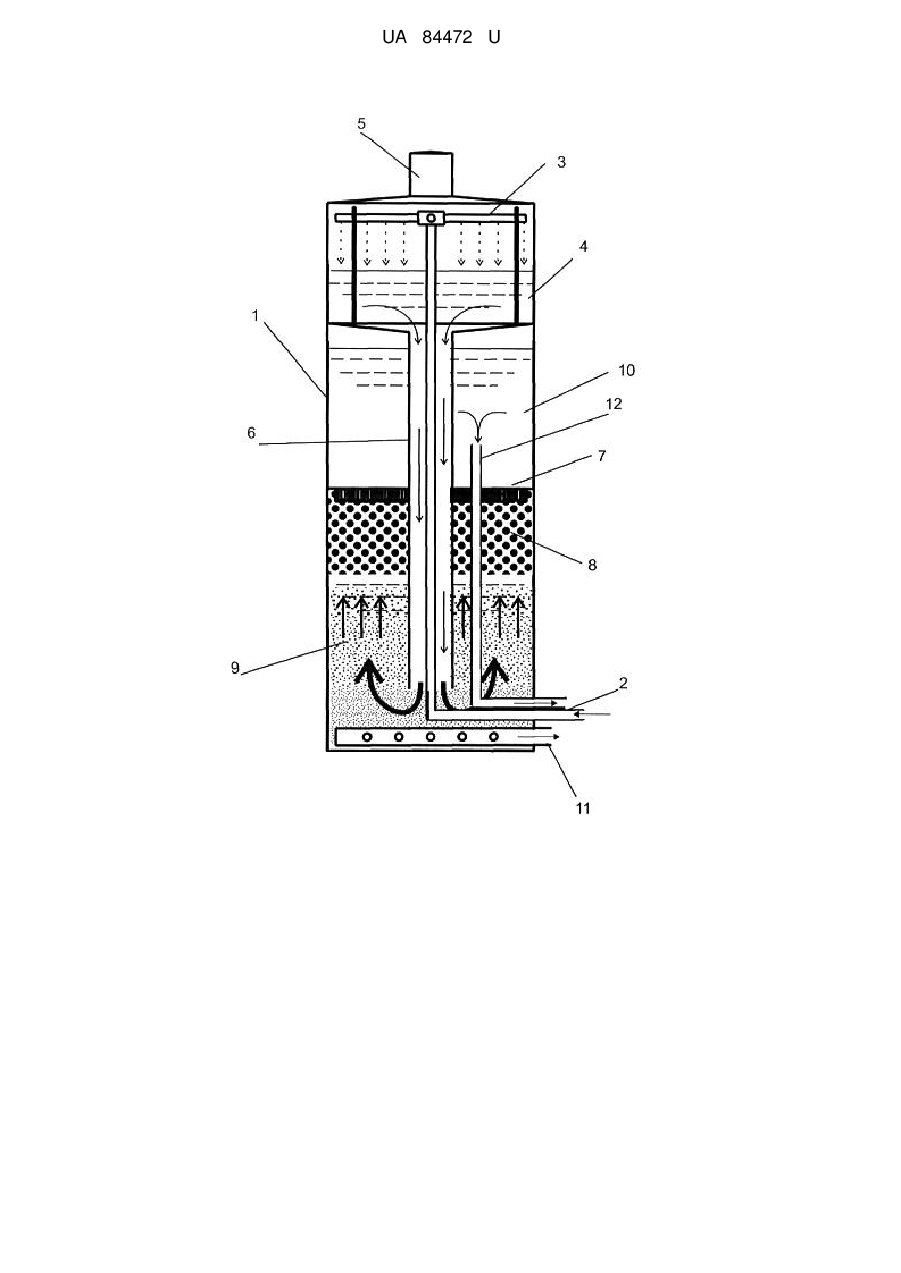

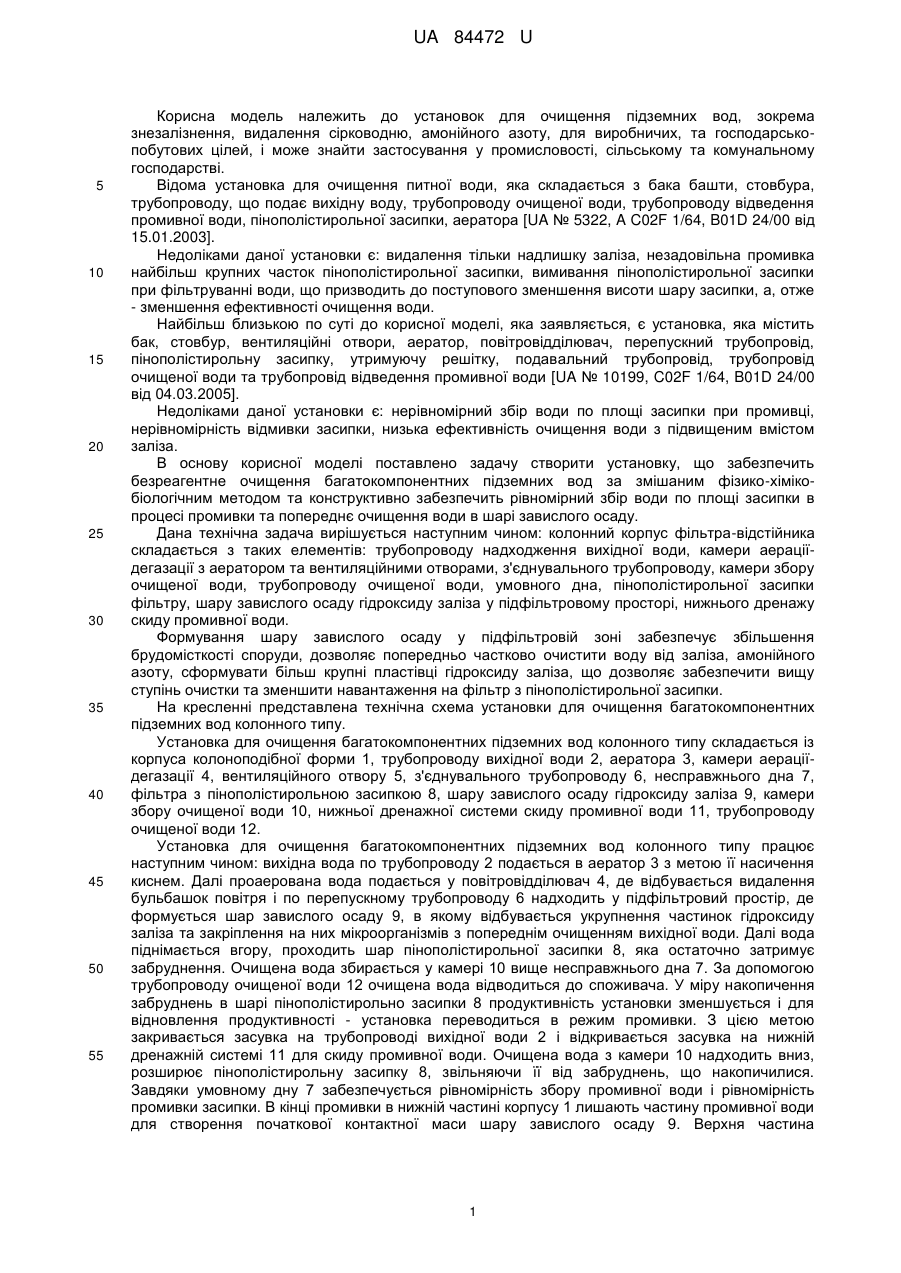

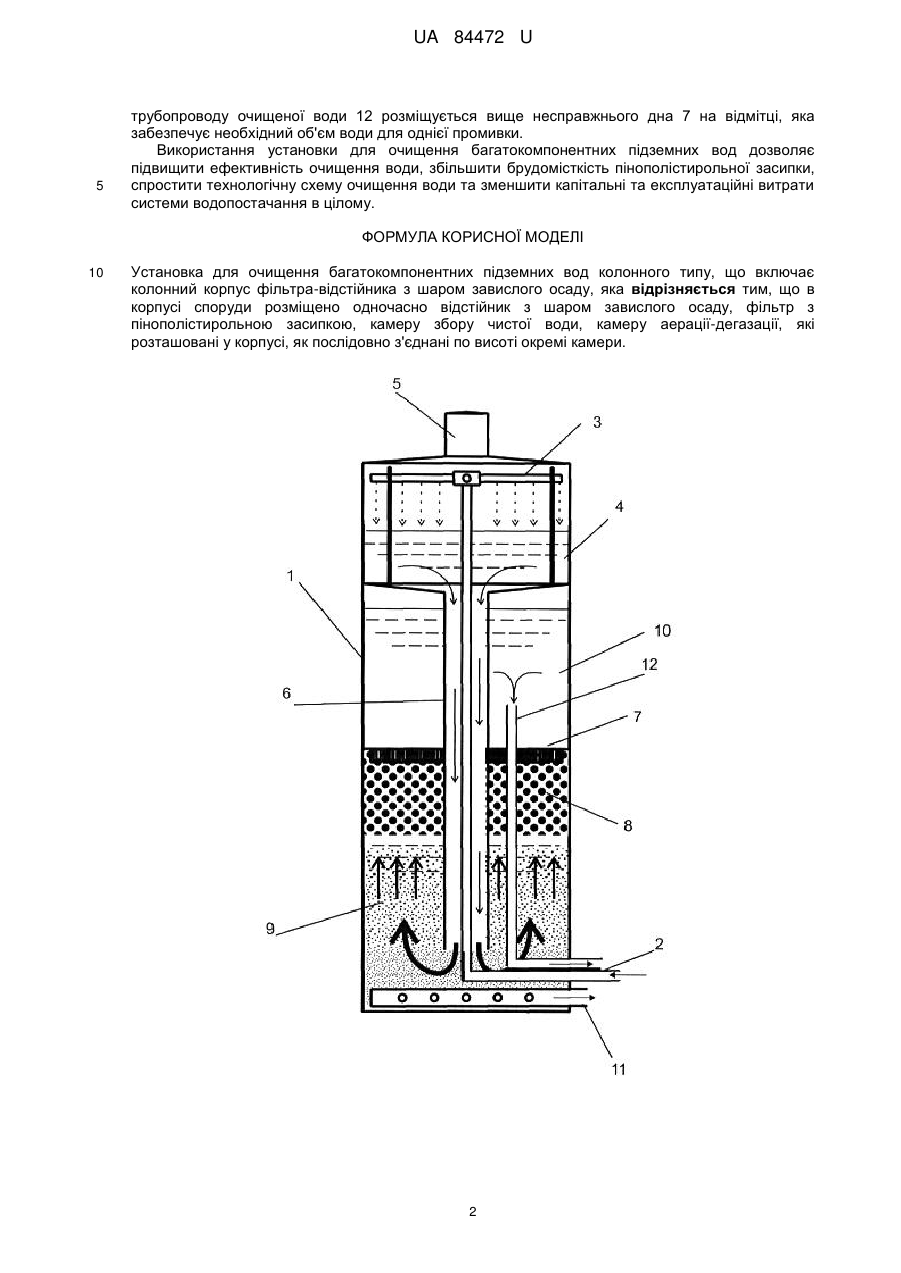

Реферат: Установка для очищення багатокомпонентних підземних вод колонного типу включає колонний корпус фільтра-відстійника з шаром завислого осаду. В корпусі споруди розміщено одночасно відстійник з шаром завислого осаду, фільтр з пінополістирольною засипкою, камеру збору чистої води, камеру аерації-дегазації, які розташовані у корпусі, як послідовно з'єднані по висоті окремі камери. UA 84472 U (54) УСТАНОВКА ДЛЯ ОЧИЩЕННЯ БАГАТОКОМПОНЕНТНИХ ПІДЗЕМНИХ ВОД КОЛОННОГО ТИПУ UA 84472 U UA 84472 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до установок для очищення підземних вод, зокрема знезалізнення, видалення сірководню, амонійного азоту, для виробничих, та господарськопобутових цілей, і може знайти застосування у промисловості, сільському та комунальному господарстві. Відома установка для очищення питної води, яка складається з бака башти, стовбура, трубопроводу, що подає вихідну воду, трубопроводу очищеної води, трубопроводу відведення промивної води, пінополістирольної засипки, аератора [UA № 5322, A C02F 1/64, B01D 24/00 від 15.01.2003]. Недоліками даної установки є: видалення тільки надлишку заліза, незадовільна промивка найбільш крупних часток пінополістирольної засипки, вимивання пінополістирольної засипки при фільтруванні води, що призводить до поступового зменшення висоти шару засипки, а, отже - зменшення ефективності очищення води. Найбільш близькою по суті до корисної моделі, яка заявляється, є установка, яка містить бак, стовбур, вентиляційні отвори, аератор, повітровідділювач, перепускний трубопровід, пінополістирольну засипку, утримуючу решітку, подавальний трубопровід, трубопровід очищеної води та трубопровід відведення промивної води [UA № 10199, C02F 1/64, B01D 24/00 від 04.03.2005]. Недоліками даної установки є: нерівномірний збір води по площі засипки при промивці, нерівномірність відмивки засипки, низька ефективність очищення води з підвищеним вмістом заліза. В основу корисної моделі поставлено задачу створити установку, що забезпечить безреагентне очищення багатокомпонентних підземних вод за змішаним фізико-хімікобіологічним методом та конструктивно забезпечить рівномірний збір води по площі засипки в процесі промивки та попереднє очищення води в шарі завислого осаду. Дана технічна задача вирішується наступним чином: колонний корпус фільтра-відстійника складається з таких елементів: трубопроводу надходження вихідної води, камери аераціїдегазації з аератором та вентиляційними отворами, з'єднувального трубопроводу, камери збору очищеної води, трубопроводу очищеної води, умовного дна, пінополістирольної засипки фільтру, шару завислого осаду гідроксиду заліза у підфільтровому просторі, нижнього дренажу скиду промивної води. Формування шару завислого осаду у підфільтровій зоні забезпечує збільшення брудомісткості споруди, дозволяє попередньо частково очистити воду від заліза, амонійного азоту, сформувати більш крупні пластівці гідроксиду заліза, що дозволяє забезпечити вищу ступінь очистки та зменшити навантаження на фільтр з пінополістирольної засипки. На кресленні представлена технічна схема установки для очищення багатокомпонентних підземних вод колонного типу. Установка для очищення багатокомпонентних підземних вод колонного типу складається із корпуса колоноподібної форми 1, трубопроводу вихідної води 2, аератора 3, камери аераціїдегазації 4, вентиляційного отвору 5, з'єднувального трубопроводу 6, несправжнього дна 7, фільтра з пінополістирольною засипкою 8, шару завислого осаду гідроксиду заліза 9, камери збору очищеної води 10, нижньої дренажної системи скиду промивної води 11, трубопроводу очищеної води 12. Установка для очищення багатокомпонентних підземних вод колонного типу працює наступним чином: вихідна вода по трубопроводу 2 подається в аератор 3 з метою її насичення киснем. Далі проаерована вода подається у повітровідділювач 4, де відбувається видалення бульбашок повітря і по перепускному трубопроводу 6 надходить у підфільтровий простір, де формується шар завислого осаду 9, в якому відбувається укрупнення частинок гідроксиду заліза та закріплення на них мікроорганізмів з попереднім очищенням вихідної води. Далі вода піднімається вгору, проходить шар пінополістирольної засипки 8, яка остаточно затримує забруднення. Очищена вода збирається у камері 10 вище несправжнього дна 7. За допомогою трубопроводу очищеної води 12 очищена вода відводиться до споживача. У міру накопичення забруднень в шарі пінополістирольно засипки 8 продуктивність установки зменшується і для відновлення продуктивності - установка переводиться в режим промивки. З цією метою закривається засувка на трубопроводі вихідної води 2 і відкривається засувка на нижній дренажній системі 11 для скиду промивної води. Очищена вода з камери 10 надходить вниз, розширює пінополістирольну засипку 8, звільняючи її від забруднень, що накопичилися. Завдяки умовному дну 7 забезпечується рівномірність збору промивної води і рівномірність промивки засипки. В кінці промивки в нижній частині корпусу 1 лишають частину промивної води для створення початкової контактної маси шару завислого осаду 9. Верхня частина 1 UA 84472 U 5 трубопроводу очищеної води 12 розміщується вище несправжнього дна 7 на відмітці, яка забезпечує необхідний об'єм води для однієї промивки. Використання установки для очищення багатокомпонентних підземних вод дозволяє підвищити ефективність очищення води, збільшити брудомісткість пінополістирольної засипки, спростити технологічну схему очищення води та зменшити капітальні та експлуатаційні витрати системи водопостачання в цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Установка для очищення багатокомпонентних підземних вод колонного типу, що включає колонний корпус фільтра-відстійника з шаром завислого осаду, яка відрізняється тим, що в корпусі споруди розміщено одночасно відстійник з шаром завислого осаду, фільтр з пінополістирольною засипкою, камеру збору чистої води, камеру аерації-дегазації, які розташовані у корпусі, як послідовно з'єднані по висоті окремі камери. 2 UA 84472 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
