Конструкція кулестійкої перегородки

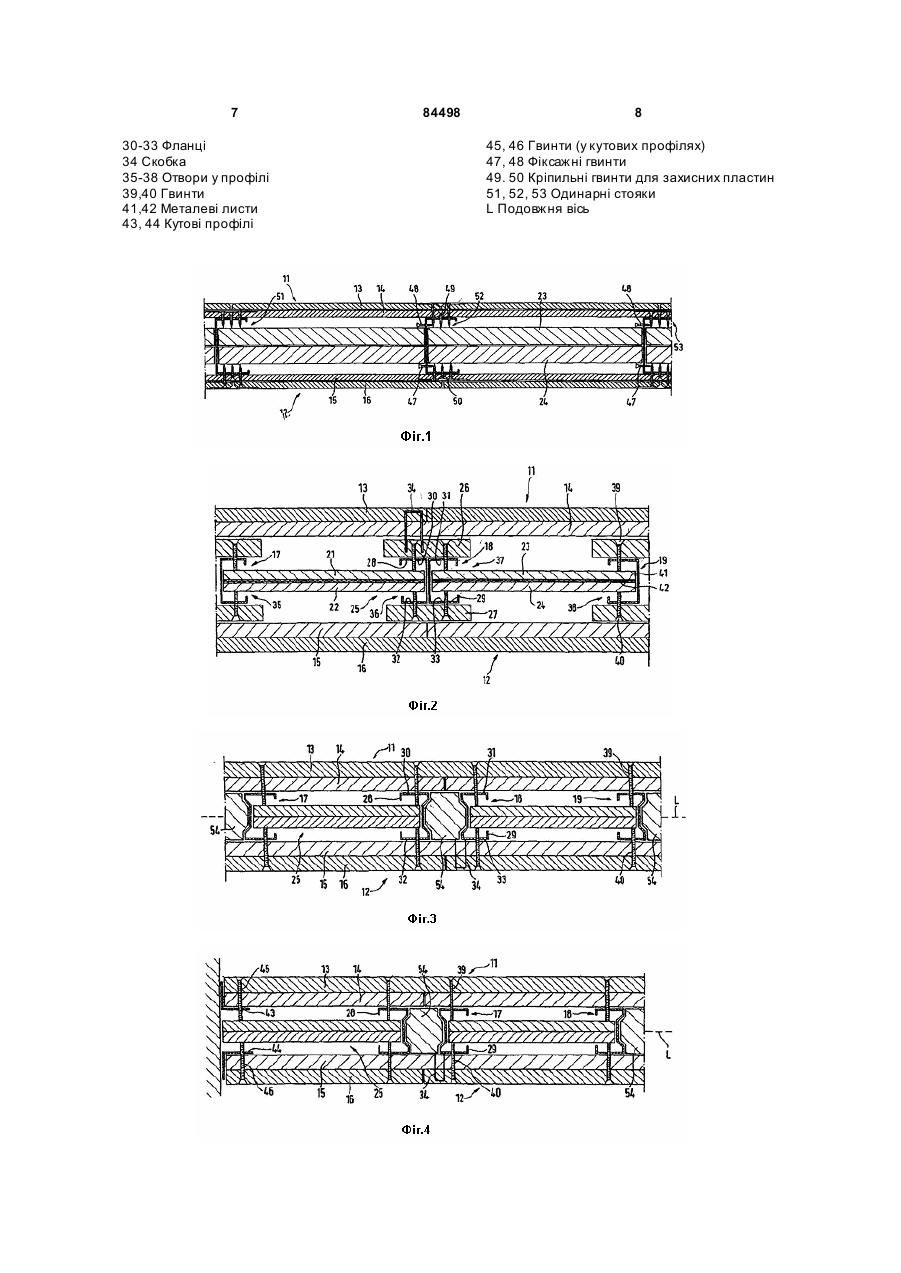

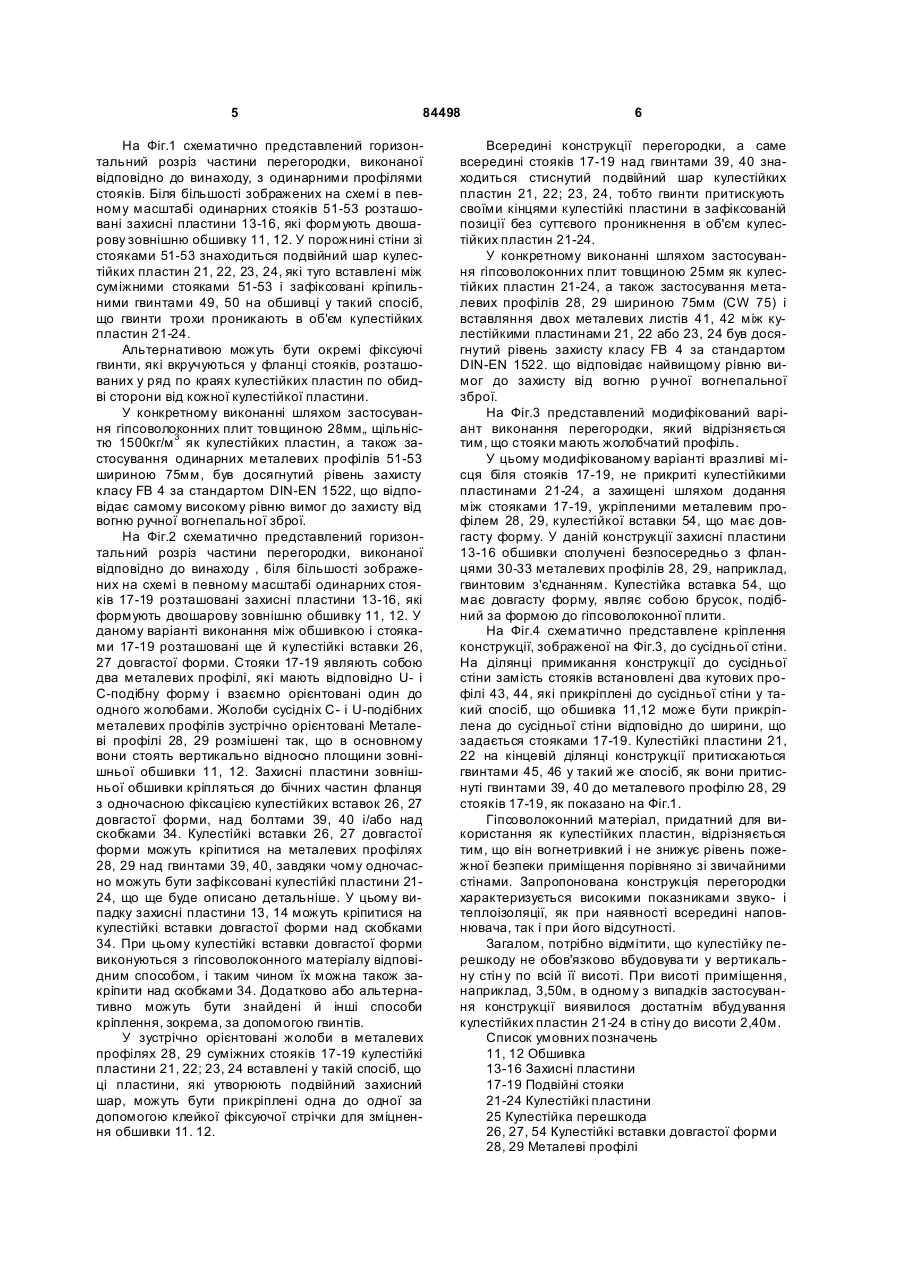

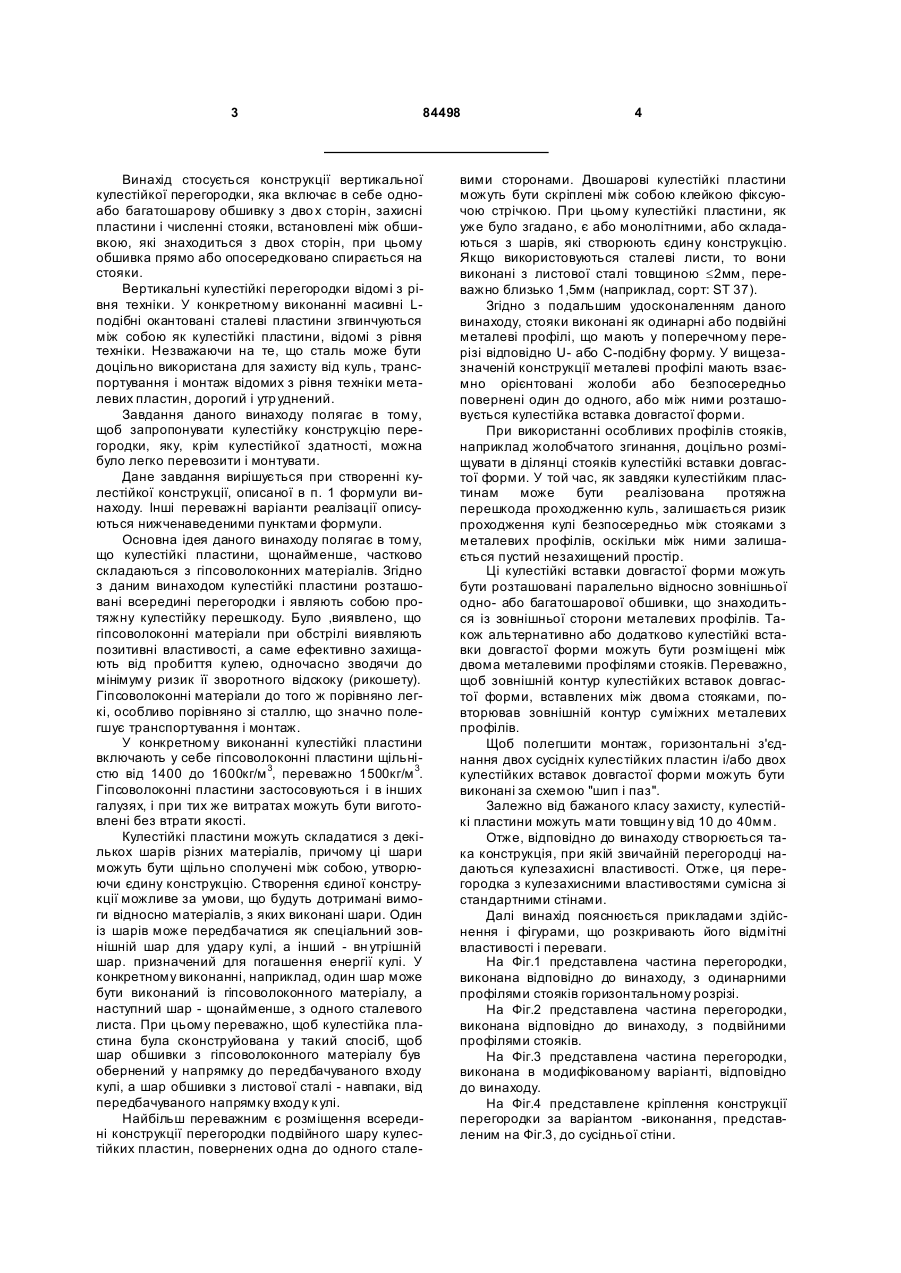

1. Конструкція вертикальної кулестійкої перегородки, яка включає в себе одно- або багатошарову обшивку (11, 12) з двох сторін, захисні пластини (13-16) і стояки (17-19; 51-53), встановлені по порядку між обшивкою (11-12) з двох сторін, у якій обшивка (11, 12) безпосередньо або опосередковано спирається на стояки (17-19; 51-53), при цьому включає кулестійкі пластини (21-24) всередині конструкції вертикальної перегородки, які являють собою протяжну кулестійку перешкоду (25), причому ці кулестійкі пластини (21-24) щонайменше частково складаються з гіпсоволоконних матеріалів. 2. Конструкція кулестійкої перегородки згідно з п. 1, яка відрізняється тим, що кулестійкі пластини (21-24) включають у себе гіпсоволоконні плити або складаються з таких плит. 3. Конструкція кулестійкої перегородки згідно з п. 1 або 2, яка відрізняється тим, що кулестійкі пластини (21-24) включають у себе декілька шарів різних матеріалів, які, скріплені один з одним, утворюють єдину конструкцію. 4. Конструкція кулестійкої перегородки згідно з п. 3, яка відрізняється тим, що між одним шаром гіпсоволоконного матеріалу й іншим його шаром знаходиться принаймні один шар листового металу. 2 (19) 1 3 84498 Винахід стосується конструкції вертикальної кулестійкої перегородки, яка включає в себе одноабо багатошарову обшивку з дво х сторін, захисні пластини і численні стояки, встановлені між обшивкою, які знаходиться з двох сторін, при цьому обшивка прямо або опосередковано спирається на стояки. Вертикальні кулестійкі перегородки відомі з рівня техніки. У конкретному виконанні масивні Lподібні окантовані сталеві пластини згвинчуються між собою як кулестійкі пластини, відомі з рівня техніки. Незважаючи на те, що сталь може бути доцільно використана для захисту від куль, транспортування і монтаж відомих з рівня техніки металевих пластин, дорогий і утр уднений. Завдання даного винаходу полягає в тому, щоб запропонувати кулестійку конструкцію перегородки, яку, крім кулестійкої здатності, можна було легко перевозити і монтувати. Дане завдання вирішується при створенні кулестійкої конструкції, описаної в п. 1 формули винаходу. Інші переважні варіанти реалізації описуються нижченаведеними пунктами формули. Основна ідея даного винаходу полягає в тому, що кулестійкі пластини, щонайменше, частково складаються з гіпсоволоконних матеріалів. Згідно з даним винаходом кулестійкі пластини розташовані всередині перегородки і являють собою протяжну кулестійку перешкоду. Було ,виявлено, що гіпсоволоконні матеріали при обстрілі виявляють позитивні властивості, а саме ефективно захищають від пробиття кулею, одночасно зводячи до мінімуму ризик її зворотного відскоку (рикошету). Гіпсоволоконні матеріали до того ж порівняно легкі, особливо порівняно зі сталлю, що значно полегшує транспортування і монтаж. У конкретному виконанні кулестійкі пластини включають у себе гіпсоволоконні пластини щільністю від 1400 до 1600кг/м 3, переважно 1500кг/м 3. Гіпсоволоконні пластини застосовуються і в інших галузях, і при тих же витратах можуть бути виготовлені без втрати якості. Кулестійкі пластини можуть складатися з декількох шарів різних матеріалів, причому ці шари можуть бути щільно сполучені між собою, утворюючи єдину конструкцію. Створення єдиної конструкції можливе за умови, що будуть дотримані вимоги відносно матеріалів, з яких виконані шари. Один із шарів може передбачатися як спеціальний зовнішній шар для удару кулі, а інший - вн утрішній шар. призначений для погашення енергії кулі. У конкретному виконанні, наприклад, один шар може бути виконаний із гіпсоволоконного матеріалу, а наступний шар - щонайменше, з одного сталевого листа. При цьому переважно, щоб кулестійка пластина була сконструйована у такий спосіб, щоб шар обшивки з гіпсоволоконного матеріалу був обернений у напрямку до передбачуваного входу кулі, а шар обшивки з листової сталі - навпаки, від передбачуваного напрямку входу к улі. Найбільш переважним є розміщення всередині конструкції перегородки подвійного шару кулестійких пластин, повернених одна до одного стале 4 вими сторонами. Двошарові кулестійкі пластини можуть бути скріплені між собою клейкою фіксуючою стрічкою. При цьому кулестійкі пластини, як уже було згадано, є або монолітними, або складаються з шарів, які створюють єдину конструкцію. Якщо використовуються сталеві листи, то вони виконані з листової сталі товщиною £2мм, переважно близько 1,5мм (наприклад, сорт: ST 37). Згідно з подальшим удосконаленням даного винаходу, стояки виконані як одинарні або подвійні металеві профілі, що мають у поперечному перерізі відповідно U- або С-подібну форму. У вищезазначеній конструкції металеві профілі мають взаємно орієнтовані жолоби або безпосередньо повернені один до одного, або між ними розташовується кулестійка вставка довгастої форми. При використанні особливих профілів стояків, наприклад жолобчатого згинання, доцільно розміщувати в ділянці стояків кулестійкі вставки довгастої форми. У той час, як завдяки кулестійким пластинам може бути реалізована протяжна перешкода проходженню куль, залишається ризик проходження кулі безпосередньо між стояками з металевих профілів, оскільки між ними залишається пустий незахищений простір. Ці кулестійкі вставки довгастої форми можуть бути розташовані паралельно відносно зовнішньої одно- або багатошарової обшивки, що знаходиться із зовнішньої сторони металевих профілів. Також альтернативно або додатково кулестійкі вставки довгастої форми можуть бути розміщені між двома металевими профілями стояків. Переважно, щоб зовнішній контур кулестійких вставок довгастої форми, вставлених між двома стояками, повторював зовнішній контур суміжних металевих профілів. Щоб полегшити монтаж, горизонтальні з'єднання двох сусідніх кулестійких пластин і/або двох кулестійких вставок довгастої форми можуть бути виконані за схемою "шип і паз". Залежно від бажаного класу захисту, кулестійкі пластини можуть мати товщин у від 10 до 40мм. Отже, відповідно до винаходу створюється така конструкція, при якій звичайній перегородці надаються кулезахисні властивості. Отже, ця перегородка з кулезахисними властивостями сумісна зі стандартними стінами. Далі винахід пояснюється прикладами здійснення і фігурами, що розкривають його відмітні властивості і переваги. На Фіг.1 представлена частина перегородки, виконана відповідно до винаходу, з одинарними профілями стояків горизонтальному розрізі. На Фіг.2 представлена частина перегородки, виконана відповідно до винаходу, з подвійними профілями стояків. На Фіг.3 представлена частина перегородки, виконана в модифікованому варіанті, відповідно до винаходу. На Фіг.4 представлене кріплення конструкції перегородки за варіантом -виконання, представленим на Фіг.3, до сусідньої стіни. 5 84498 На Фіг.1 схематично представлений горизонтальний розріз частини перегородки, виконаної відповідно до винаходу, з одинарними профілями стояків. Біля більшості зображених на схемі в певному масштабі одинарних стояків 51-53 розташовані захисні пластини 13-16, які формують двошарову зовнішню обшивку 11, 12. У порожнині стіни зі стояками 51-53 знаходиться подвійний шар кулестійких пластин 21, 22, 23, 24, які туго вставлені між суміжними стояками 51-53 і зафіксовані кріпильними гвинтами 49, 50 на обшивці у такий спосіб, що гвинти трохи проникають в об'єм кулестійких пластин 21-24. Альтернативою можуть бути окремі фіксуючі гвинти, які вкручуються у фланці стояків, розташованих у ряд по краях кулестійких пластин по обидві сторони від кожної кулестійкої пластини. У конкретному виконанні шляхом застосування гіпсоволоконних плит товщиною 28мм„ щільністю 1500кг/м 3 як кулестійких пластин, а також застосування одинарних металевих профілів 51-53 шириною 75мм, був досягнутий рівень захисту класу FB 4 за стандартом DIN-EN 1522, що відповідає самому високому рівню вимог до захисту від вогню ручної вогнепальної зброї. На Фіг.2 схематично представлений горизонтальний розріз частини перегородки, виконаної відповідно до винаходу , біля більшості зображених на схемі в певному масштабі одинарних стояків 17-19 розташовані захисні пластини 13-16, які формують двошарову зовнішню обшивку 11, 12. У даному варіанті виконання між обшивкою і стояками 17-19 розташовані ще й кулестійкі вставки 26, 27 довгастої форми. Стояки 17-19 являють собою два металевих профілі, які мають відповідно U- і С-подібну форму і взаємно орієнтовані один до одного жолобами. Жолоби сусідніх C- і U-подібних металевих профілів зустрічно орієнтовані Металеві профілі 28, 29 розмішені так, що в основному вони стоять вертикально відносно площини зовнішньої обшивки 11, 12. Захисні пластини зовнішньої обшивки кріпляться до бічних частин фланця з одночасною фіксацією кулестійких вставок 26, 27 довгастої форми, над болтами 39, 40 і/або над скобками 34. Кулестійкі вставки 26, 27 довгастої форми можуть кріпитися на металевих профілях 28, 29 над гвинтами 39, 40, завдяки чому одночасно можуть бути зафіксовані кулестійкі пластини 2124, що ще буде описано детальніше. У цьому випадку захисні пластини 13, 14 можуть кріпитися на кулестійкі вставки довгастої форми над скобками 34. При цьому кулестійкі вставки довгастої форми виконуються з гіпсоволоконного матеріалу відповідним способом, і таким чином їх можна також закріпити над скобками 34. Додатково або альтернативно можуть бути знайдені й інші способи кріплення, зокрема, за допомогою гвинтів. У зустрічно орієнтовані жолоби в металевих профілях 28, 29 суміжних стояків 17-19 кулестійкі пластини 21, 22; 23, 24 вставлені у такій спосіб, що ці пластини, які утворюють подвійний захисний шар, можуть бути прикріплені одна до одної за допомогою клейкої фіксуючої стрічки для зміцнення обшивки 11. 12. 6 Всередині конструкції перегородки, а саме всередині стояків 17-19 над гвинтами 39, 40 знаходиться стиснутий подвійний шар кулестійких пластин 21, 22; 23, 24, тобто гвинти притискують своїми кінцями кулестійкі пластини в зафіксованій позиції без суттєвого проникнення в об'єм кулестійких пластин 21-24. У конкретному виконанні шляхом застосування гіпсоволоконних плит товщиною 25мм як кулестійких пластин 21-24, а також застосування металевих профілів 28, 29 шириною 75мм (CW 75) і вставляння двох металевих листів 41, 42 між кулестійкими пластинами 21, 22 або 23, 24 був досягнутий рівень захисту класу FB 4 за стандартом DIN-EN 1522. що відповідає найвищому рівню вимог до захисту від вогню р учної вогнепальної зброї. На Фіг.3 представлений модифікований варіант виконання перегородки, який відрізняється тим, що стояки мають жолобчатий профіль. У цьому модифікованому варіанті вразливі місця біля стояків 17-19, не прикриті кулестійкими пластинами 21-24, а захищені шляхом додання між стояками 17-19, укріпленими металевим профілем 28, 29, кулестійкої вставки 54, що має довгасту форму. У даній конструкції захисні пластини 13-16 обшивки сполучені безпосередньо з фланцями 30-33 металевих профілів 28, 29, наприклад, гвинтовим з'єднанням. Кулестійка вставка 54, що має довгасту форму, являє собою брусок, подібний за формою до гіпсоволоконної плити. На Фіг.4 схематично представлене кріплення конструкції, зображеної на Фіг.3, до сусідньої стіни. На ділянці примикання конструкції до сусідньої стіни замість стояків встановлені два кутових профілі 43, 44, які прикріплені до сусідньої стіни у такий спосіб, що обшивка 11,12 може бути прикріплена до сусідньої стіни відповідно до ширини, що задається стояками 17-19. Кулестійкі пластини 21, 22 на кінцевій ділянці конструкції притискаються гвинтами 45, 46 у такий же спосіб, як вони притиснуті гвинтами 39, 40 до металевого профілю 28, 29 стояків 17-19, як показано на Фіг.1. Гіпсоволоконний матеріал, придатний для використання як кулестійких пластин, відрізняється тим, що він вогнетривкий і не знижує рівень пожежної безпеки приміщення порівняно зі звичайними стінами. Запропонована конструкція перегородки характеризується високими показниками звуко- і теплоізоляції, як при наявності всередині наповнювача, так і при його відсутності. Загалом, потрібно відмітити, що кулестійку перешкоду не обов'язково вбудовува ти у вертикальну стін у по всій її висоті. При висоті приміщення, наприклад, 3,50м, в одному з випадків застосування конструкції виявилося достатнім вбудування кулестійких пластин 21-24 в стіну до висоти 2,40м. Список умовних позначень 11, 12 Обшивка 13-16 Захисні пластини 17-19 Подвійні стояки 21-24 Кулестійкі пластини 25 Кулестійка перешкода 26, 27, 54 Кулестійкі вставки довгастої форми 28, 29 Металеві профілі 7 30-33 Фланці 34 Скобка 35-38 Отвори у профілі 39,40 Гвинти 41,42 Металеві листи 43, 44 Кутові профілі 84498 8 45, 46 Гвинти (у кутових профілях) 47, 48 Фіксажні гвинти 49. 50 Кріпильні гвинти для захисних пластин 51, 52, 53 Одинарні стояки L Подовжня вісь 9 Комп’ютерна в ерстка В. Клюкін 84498 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
