Індуктивний датчик

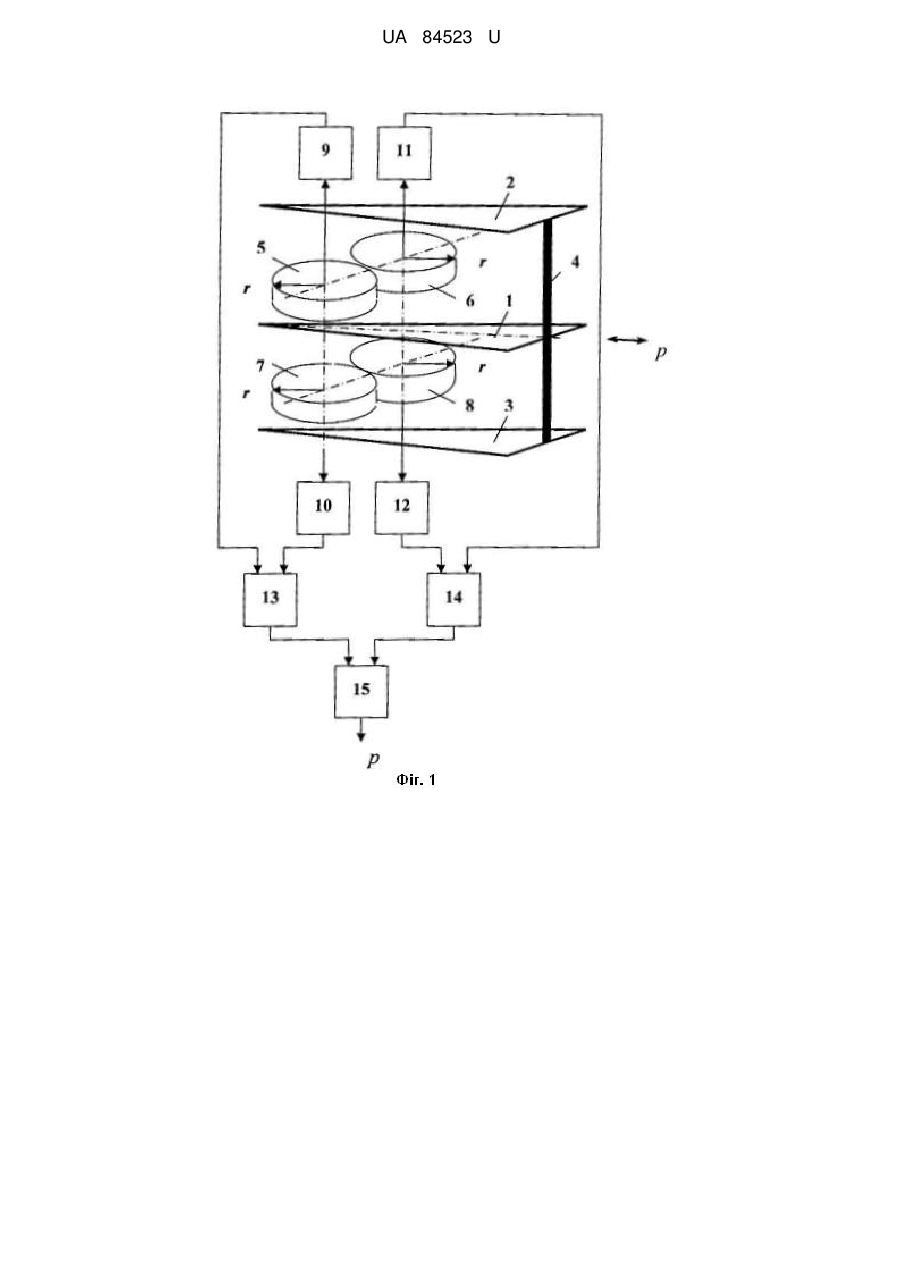

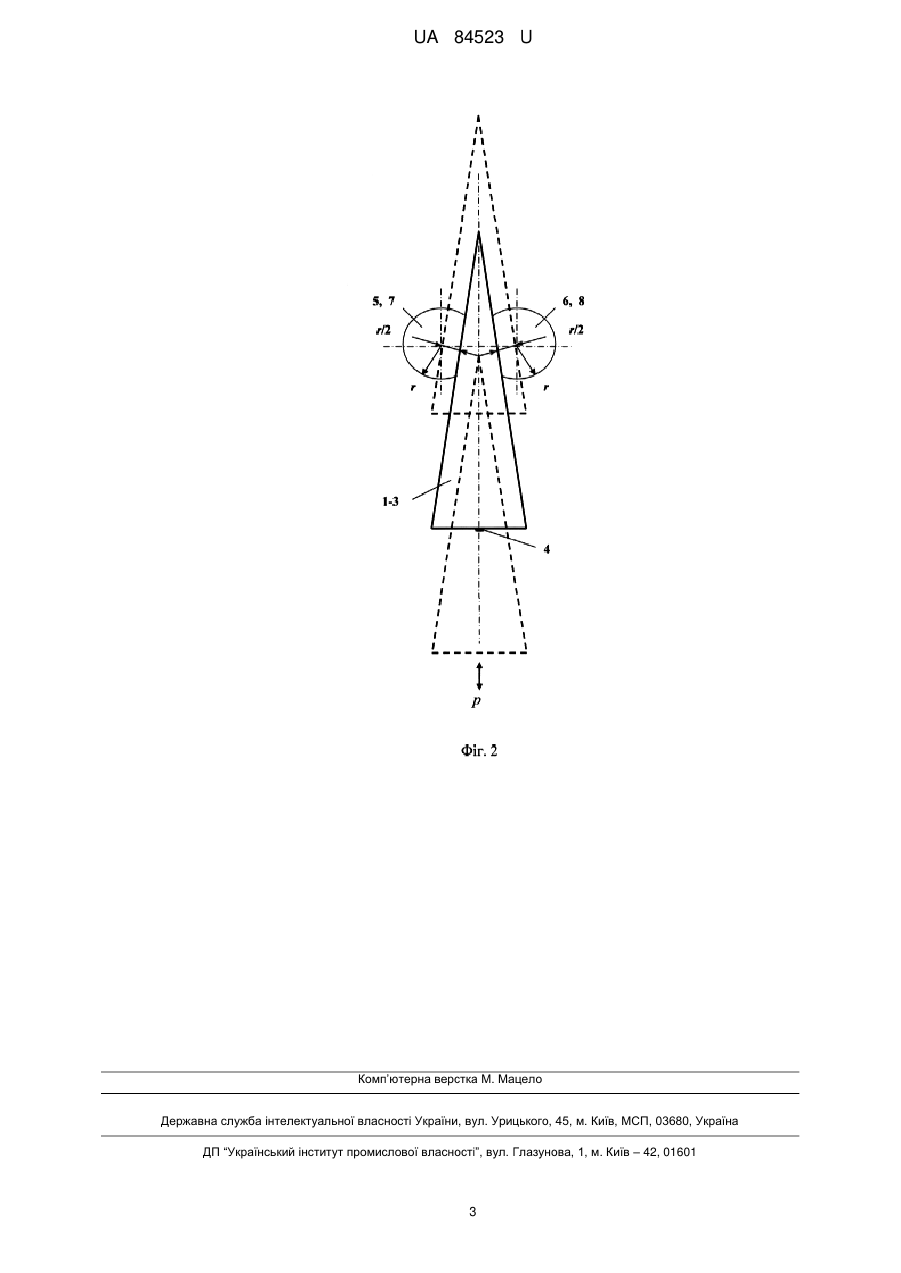

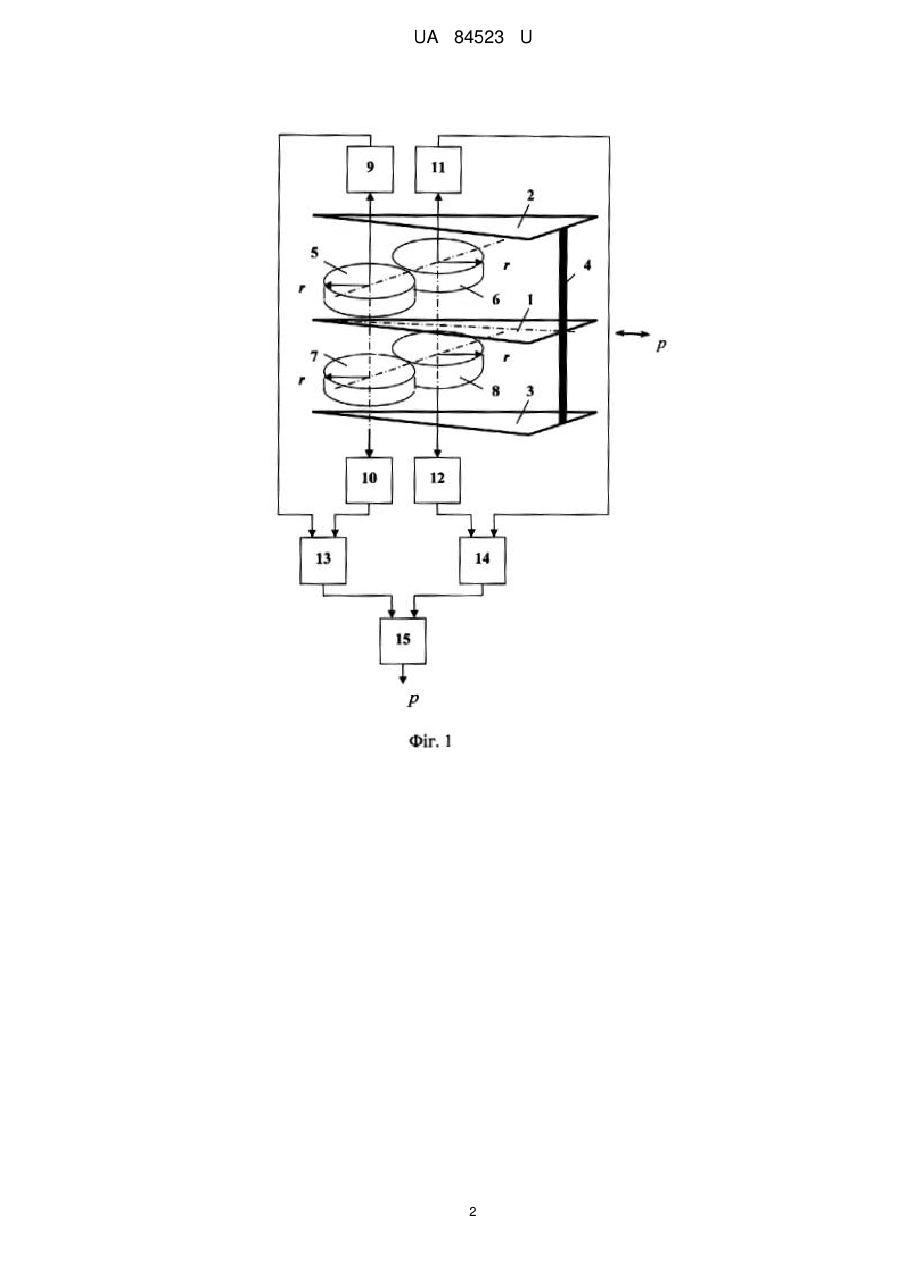

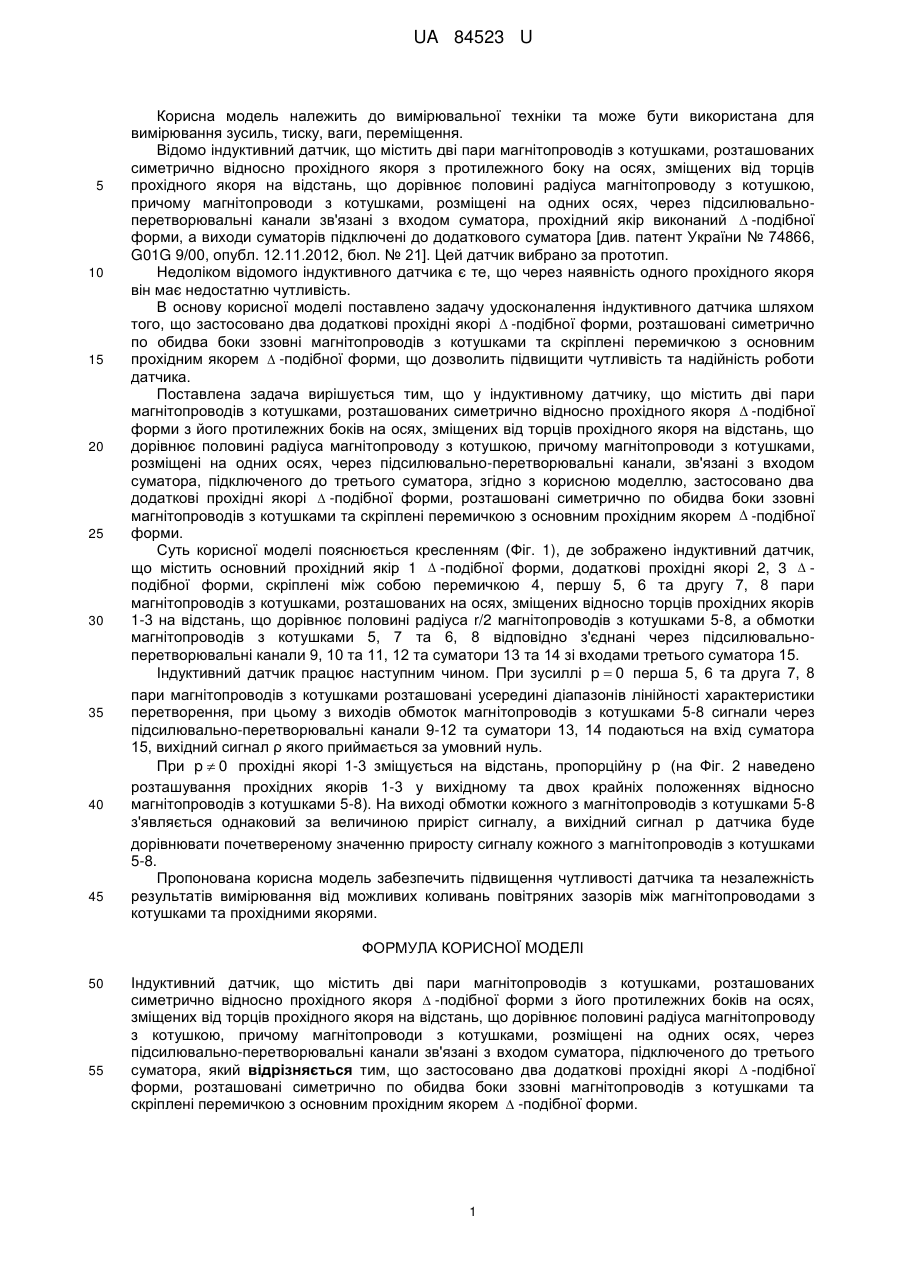

Реферат: UA 84523 U UA 84523 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання зусиль, тиску, ваги, переміщення. Відомо індуктивний датчик, що містить дві пари магнітопроводів з котушками, розташованих симетрично відносно прохідного якоря з протилежного боку на осях, зміщених від торців прохідного якоря на відстань, що дорівнює половині радіуса магнітопроводу з котушкою, причому магнітопроводи з котушками, розміщені на одних осях, через підсилювальноперетворювальні канали зв'язані з входом суматора, прохідний якір виконаний  -подібної форми, а виходи суматорів підключені до додаткового суматора [див. патент України № 74866, G01G 9/00, опубл. 12.11.2012, бюл. № 21]. Цей датчик вибрано за прототип. Недоліком відомого індуктивного датчика є те, що через наявність одного прохідного якоря він має недостатню чутливість. В основу корисної моделі поставлено задачу удосконалення індуктивного датчика шляхом того, що застосовано два додаткові прохідні якорі  -подібної форми, розташовані симетрично по обидва боки ззовні магнітопроводів з котушками та скріплені перемичкою з основним прохідним якорем  -подібної форми, що дозволить підвищити чутливість та надійність роботи датчика. Поставлена задача вирішується тим, що у індуктивному датчику, що містить дві пари магнітопроводів з котушками, розташованих симетрично відносно прохідного якоря  -подібної форми з його протилежних боків на осях, зміщених від торців прохідного якоря на відстань, що дорівнює половині радіуса магнітопроводу з котушкою, причому магнітопроводи з котушками, розміщені на одних осях, через підсилювально-перетворювальні канали, зв'язані з входом суматора, підключеного до третього суматора, згідно з корисною моделлю, застосовано два додаткові прохідні якорі  -подібної форми, розташовані симетрично по обидва боки ззовні магнітопроводів з котушками та скріплені перемичкою з основним прохідним якорем  -подібної форми. Суть корисної моделі пояснюється кресленням (Фіг. 1), де зображено індуктивний датчик, що містить основний прохідний якір 1  -подібної форми, додаткові прохідні якорі 2, 3  подібної форми, скріплені між собою перемичкою 4, першу 5, 6 та другу 7, 8 пари магнiтопроводів з котушками, розташованих на осях, зміщених відносно торців прохідних якорів 1-3 на відстань, що дорівнює половині радіуса r/2 магнiтопроводів з котушками 5-8, а обмотки магнiтопроводів з котушками 5, 7 та 6, 8 відповідно з'єднані через підсилювальноперетворювальні канали 9, 10 та 11, 12 та суматори 13 та 14 зі входами третього суматора 15. Індуктивний датчик працює наступним чином. При зусиллі p  0 перша 5, 6 та друга 7, 8 пари магнiтопроводів з котушками розташовані усередині діапазонів лінійності характеристики перетворення, при цьому з виходів обмоток магнiтопроводів з котушками 5-8 сигнали через підсилювально-перетворювальні канали 9-12 та суматори 13, 14 подаються на вхід суматора 15, вихідний сигнал ρ якого приймається за умовний нуль. При p  0 прохідні якорі 1-3 зміщується на відстань, пропорційну p (на Фіг. 2 наведено розташування прохідних якорів 1-3 у вихідному та двох крайніх положеннях відносно магнiтопроводів з котушками 5-8). На виході обмотки кожного з магнітопроводів з котушками 5-8 з'являється однаковий за величиною приріст сигналу, а вихідний сигнал p датчика буде дорівнювати почетвереному значенню приросту сигналу кожного з магнiтопроводів з котушками 5-8. Пропонована корисна модель забезпечить підвищення чутливості датчика та незалежність результатів вимірювання від можливих коливань повітряних зазорів між магнітопроводами з котушками та прохідними якорями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Індуктивний датчик, що містить дві пари магнітопроводів з котушками, розташованих симетрично відносно прохідного якоря  -подібної форми з його протилежних боків на осях, зміщених від торців прохідного якоря на відстань, що дорівнює половині радіуса магнітопроводу з котушкою, причому магнітопроводи з котушками, розміщені на одних осях, через підсилювально-перетворювальні канали зв'язані з входом суматора, підключеного до третього суматора, який відрізняється тим, що застосовано два додаткові прохідні якорі  -подібної форми, розташовані симетрично по обидва боки ззовні магнітопроводів з котушками та скріплені перемичкою з основним прохідним якорем  -подібної форми. 1 UA 84523 U 2 UA 84523 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
