Диференціальний індуктивний датчик зусиль

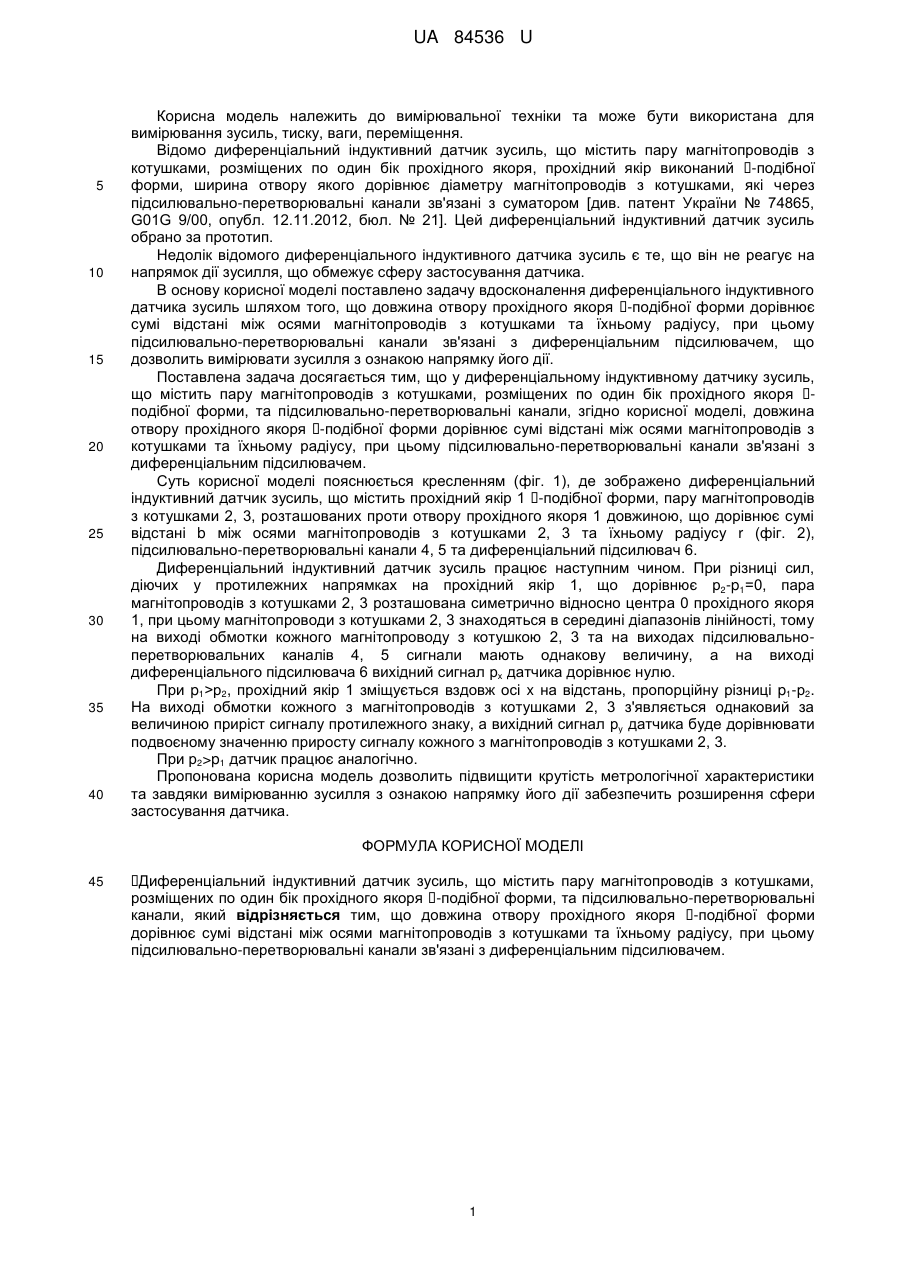

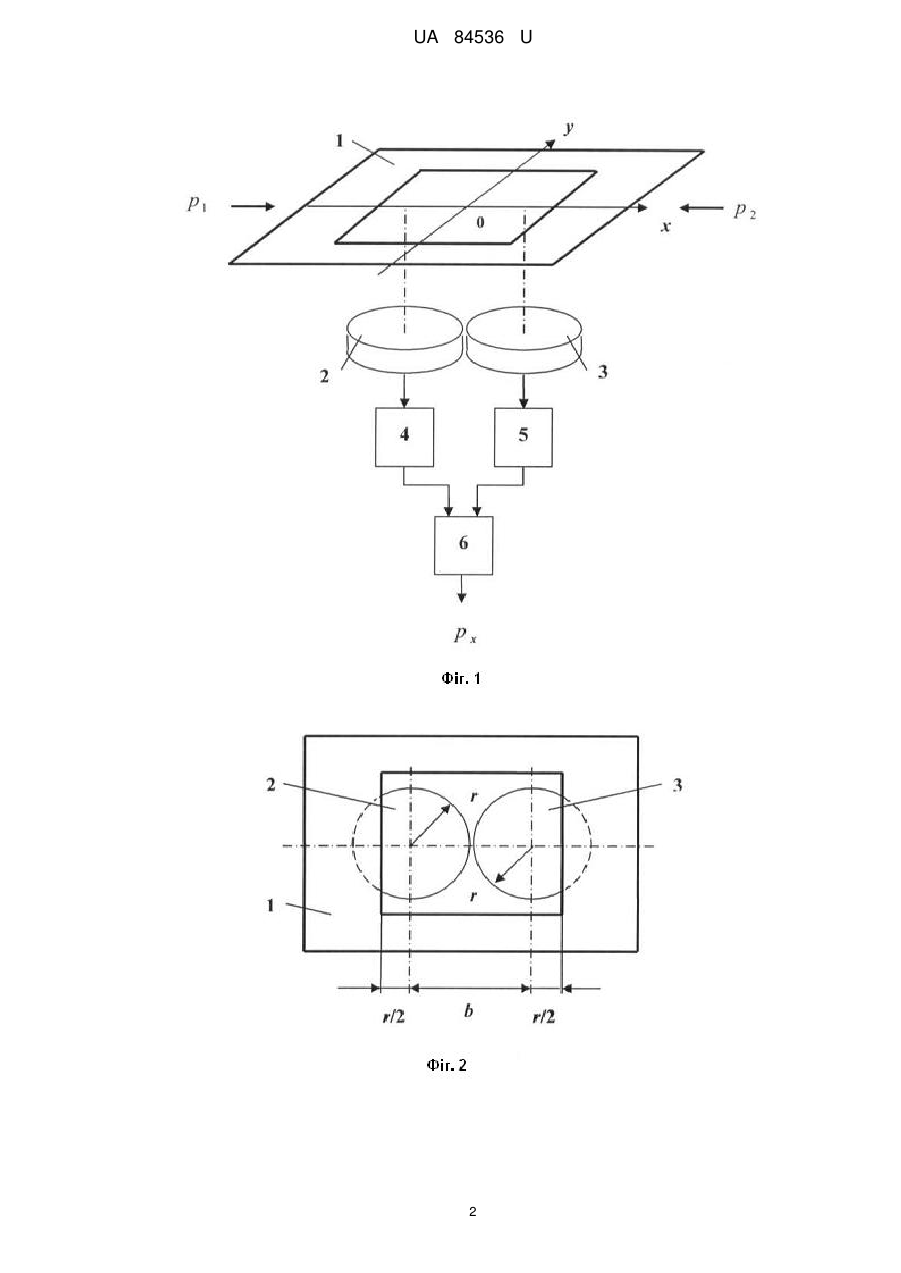

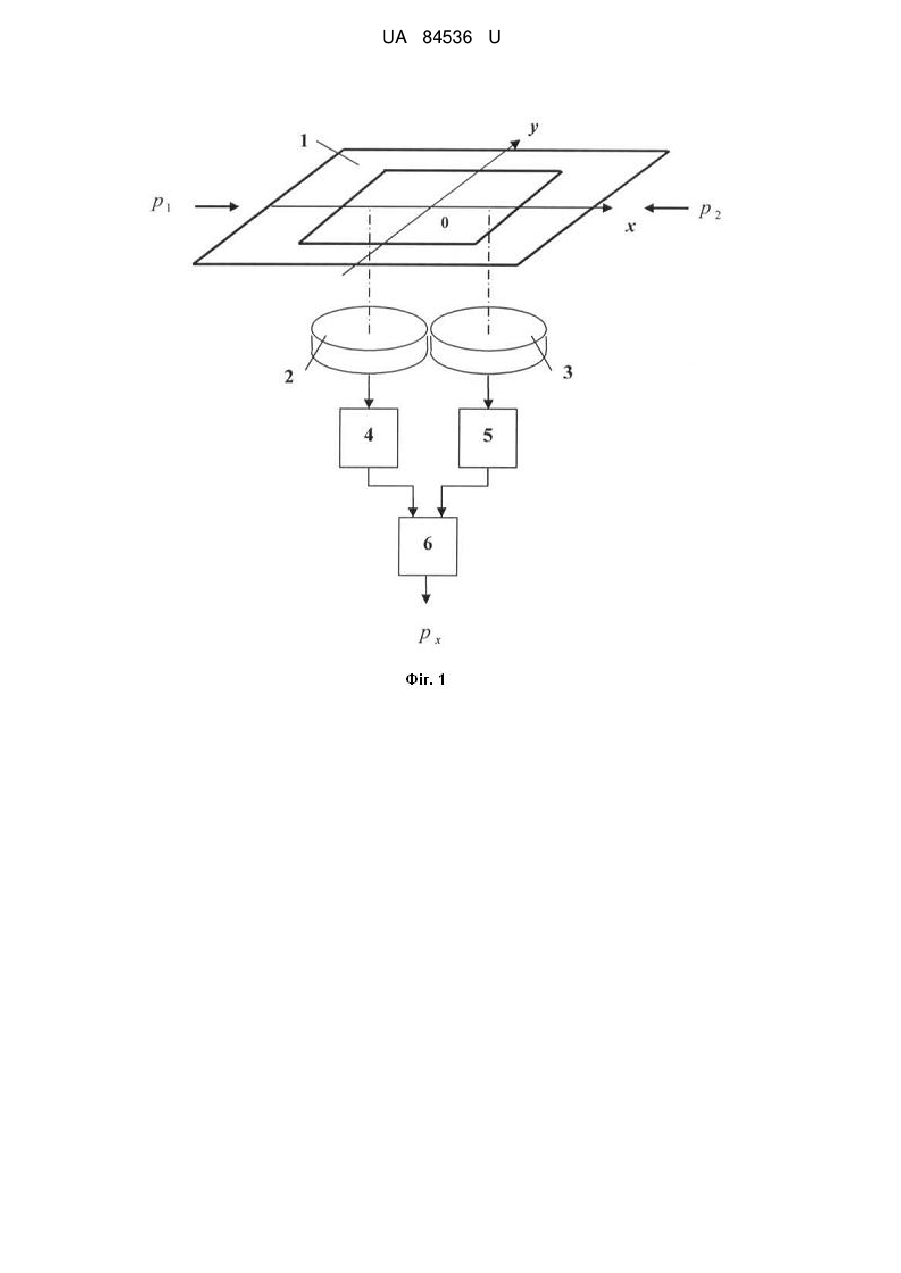

Реферат: UA 84536 U UA 84536 U 5 10 15 20 25 30 35 40 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання зусиль, тиску, ваги, переміщення. Відомо диференціальний індуктивний датчик зусиль, що містить пару магнітопроводів з котушками, розміщених по один бік прохідного якоря, прохідний якір виконаний -подібної форми, ширина отвору якого дорівнює діаметру магнітопроводів з котушками, які через підсилювально-перетворювальні канали зв'язані з суматором [див. патент України № 74865, G01G 9/00, опубл. 12.11.2012, бюл. № 21]. Цей диференціальний індуктивний датчик зусиль обрано за прототип. Недолік відомого диференціального індуктивного датчика зусиль є те, що він не реагує на напрямок дії зусилля, що обмежує сферу застосування датчика. В основу корисної моделі поставлено задачу вдосконалення диференціального індуктивного датчика зусиль шляхом того, що довжина отвору прохідного якоря -подібної форми дорівнює сумі відстані між осями магнітопроводів з котушками та їхньому радіусу, при цьому підсилювально-перетворювальні канали зв'язані з диференціальним підсилювачем, що дозволить вимірювати зусилля з ознакою напрямку його дії. Поставлена задача досягається тим, що у диференціальному індуктивному датчику зусиль, що містить пару магнітопроводів з котушками, розміщених по один бік прохідного якоря подібної форми, та підсилювально-перетворювальні канали, згідно корисної моделі, довжина отвору прохідного якоря -подібної форми дорівнює сумі відстані між осями магнітопроводів з котушками та їхньому радіусу, при цьому підсилювально-перетворювальні канали зв'язані з диференціальним підсилювачем. Суть корисної моделі пояснюється кресленням (фіг. 1), де зображено диференціальний індуктивний датчик зусиль, що містить прохідний якір 1 -подібної форми, пару магнітопроводів з котушками 2, 3, розташованих проти отвору прохідного якоря 1 довжиною, що дорівнює сумі відстані b між осями магнітопроводів з котушками 2, 3 та їхньому радіусу r (фіг. 2), підсилювально-перетворювальні канали 4, 5 та диференціальний підсилювач 6. Диференціальний індуктивний датчик зусиль працює наступним чином. При різниці сил, діючих у протилежних напрямках на прохідний якір 1, що дорівнює р2-p1=0, пара магнітопроводів з котушками 2, 3 розташована симетрично відносно центра 0 прохідного якоря 1, при цьому магнітопроводи з котушками 2, 3 знаходяться в середині діапазонів лінійності, тому на виході обмотки кожного магнітопроводу з котушкою 2, 3 та на виходах підсилювальноперетворювальних каналів 4, 5 сигнали мають однакову величину, а на виході диференціального підсилювача 6 вихідний сигнал рх датчика дорівнює нулю. При p1>р2, прохідний якір 1 зміщується вздовж осі x на відстань, пропорційну різниці p1-р2. На виході обмотки кожного з магнітопроводів з котушками 2, 3 з'являється однаковий за величиною приріст сигналу протилежного знаку, а вихідний сигнал ру датчика буде дорівнювати подвоєному значенню приросту сигналу кожного з магнітопроводів з котушками 2, 3. При р2>p1 датчик працює аналогічно. Пропонована корисна модель дозволить підвищити крутість метрологічної характеристики та завдяки вимірюванню зусилля з ознакою напрямку його дії забезпечить розширення сфери застосування датчика. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Диференціальний індуктивний датчик зусиль, що містить пару магнітопроводів з котушками, розміщених по один бік прохідного якоря -подібної форми, та підсилювально-перетворювальні канали, який відрізняється тим, що довжина отвору прохідного якоря -подібної форми дорівнює сумі відстані між осями магнітопроводів з котушками та їхньому радіусу, при цьому підсилювально-перетворювальні канали зв'язані з диференціальним підсилювачем. 1 UA 84536 U 2 UA 84536 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
