Ручна катапульта рятівника і рибака

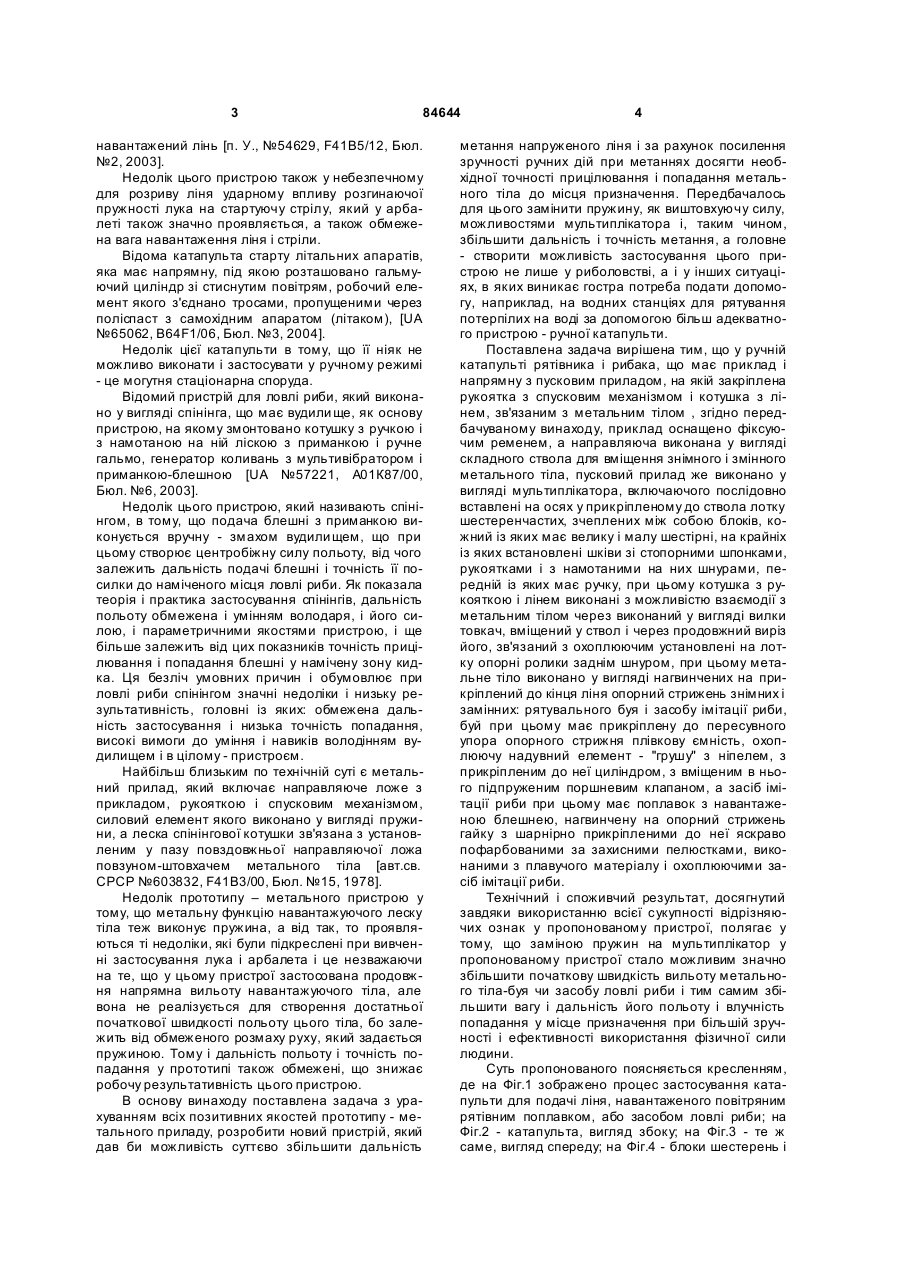

Ручна катапульта рятівника і рибака, що має приклад і напрямну з пусковим приладом метального тіла, на якій закріплена рукоятка з пусковим механізмом і котушка з лінем, зв'язаним з метальним тілом, яка відрізняє ться тим, що приклад оснащений фіксуючим ременем, напрямна виконана у вигляді складного ствола для вміщення знімного і змінного метального тіла, а пусковий прилад виконаний у вигляді мультиплікатора, що C2 2 (19) 1 3 84644 навантажений лінь [п. У., №54629, F41B5/12, Бюл. №2, 2003]. Недолік цього пристрою також у небезпечному для розриву ліня ударному впливу розгинаючої пружності лука на стартуючу стрілу, який у арбалеті також значно проявляється, а також обмежена вага навантаження ліня і стріли. Відома катапульта старту літальних апаратів, яка має напрямну, під якою розташовано гальмуючий циліндр зі стиснутим повітрям, робочий елемент якого з'єднано тросами, пропущеними через поліспаст з самохідним апаратом (літаком), [UA №65062, B64F1/06, Бюл. №3, 2004]. Недолік цієї катапульти в тому, що її ніяк не можливо виконати і застосувати у ручному режимі - це могутня стаціонарна споруда. Відомий пристрій для ловлі риби, який виконано у вигляді спінінга, що має вудили ще, як основу пристрою, на якому змонтовано котушку з ручкою і з намотаною на ній ліскою з приманкою і ручне гальмо, генератор коливань з мультивібратором і приманкою-блешною [UA №57221, А01К87/00, Бюл. №6, 2003]. Недолік цього пристрою, який називають спінінгом, в тому, що подача блешні з приманкою виконується вручну - змахом вудили щем, що при цьому створює центробіжну силу польоту, від чого залежить дальність подачі блешні і точність її посилки до наміченого місця ловлі риби. Як показала теорія і практика застосування спінінгів, дальність польоту обмежена і умінням володаря, і його силою, і параметричними якостями пристрою, і ще більше залежить від цих показників точність прицілювання і попадання блешні у намічену зону кидка. Ця безліч умовних причин і обумовлює при ловлі риби спінінгом значні недоліки і низьку результативність, головні із яких: обмежена дальність застосування і низька точність попадання, високі вимоги до уміння і навиків володінням вудилищем і в цілому - пристроєм. Найбільш близьким по технічній суті є метальний прилад, який включає направляюче ложе з прикладом, рукояткою і спусковим механізмом, силовий елемент якого виконано у вигляді пружини, а леска спінінгової котушки зв'язана з установленим у пазу повздовжньої направляючої ложа повзуном-штовхачем метального тіла [авт.св. СРСР №603832, F41B3/00, Бюл. №15, 1978]. Недолік прототипу – метального пристрою у тому, що метальну функцію навантажуючого леску тіла теж виконує пружина, а від так, то проявляються ті недоліки, які були підкреслені при вивченні застосування лука і арбалета і це незважаючи на те, що у цьому пристрої застосована продовжня напрямна вильоту навантажуючого тіла, але вона не реалізується для створення достатньої початкової швидкості польоту цього тіла, бо залежить від обмеженого розмаху руху, який задається пружиною. Тому і дальність польоту і точність попадання у прототипі також обмежені, що знижає робочу результативність цього пристрою. В основу винаходу поставлена задача з урахуванням всіх позитивних якостей прототипу - метального приладу, розробити новий пристрій, який дав би можливість суттєво збільшити дальність 4 метання напруженого ліня і за рахунок посилення зручності ручних дій при метаннях досягти необхідної точності прицілювання і попадання метального тіла до місця призначення. Передбачалось для цього замінити пружину, як виштовхуючу силу, можливостями мультиплікатора і, таким чином, збільшити дальність і точність метання, а головне - створити можливість застосування цього пристрою не лише у риболовстві, а і у інших ситуаціях, в яких виникає гостра потреба подати допомогу, наприклад, на водних станціях для рятування потерпілих на воді за допомогою більш адекватного пристрою - ручної катапульти. Поставлена задача вирішена тим, що у ручній катапульті рятівника і рибака, що має приклад і напрямну з пусковим приладом, на якій закріплена рукоятка з спусковим механізмом і котушка з лінем, зв'язаним з метальним тілом , згідно передбачуваному винаходу, приклад оснащено фіксуючим ременем, а направляюча виконана у вигляді складного ствола для вміщення знімного і змінного метального тіла, пусковий прилад же виконано у вигляді мультиплікатора, включаючого послідовно вставлені на осях у прикріпленому до ствола лотку шестеренчастих, зчеплених між собою блоків, кожний із яких має велику і малу шестірні, на крайніх із яких встановлені шківи зі стопорними шпонками, рукоятками і з намотаними на них шнурами, передній із яких має ручку, при цьому котушка з рукояткою і лінем виконані з можливістю взаємодії з метальним тілом через виконаний у вигляді вилки товкач, вміщений у ствол і через продовжний виріз його, зв'язаний з охоплюючим установлені на лотку опорні ролики заднім шнуром, при цьому метальне тіло виконано у вигляді нагвинчених на прикріплений до кінця ліня опорний стрижень знімних і замінних: рятувального буя і засобу імітації риби, буй при цьому має прикріплену до пересувного упора опорного стрижня плівкову ємність, охоплюючу надувний елемент - "грушу" з ніпелем, з прикріпленим до неї циліндром, з вміщеним в нього підпруженим поршневим клапаном, а засіб імітації риби при цьому має поплавок з навантаженою блешнею, нагвинчену на опорний стрижень гайку з шарнірно прикріпленими до неї яскраво пофарбованими за захисними пелюстками, виконаними з плавучого матеріалу і охоплюючими засіб імітації риби. Технічний і споживчий результат, досягнутий завдяки використанню всієї сукупності відрізняючих ознак у пропонованому пристрої, полягає у тому, що заміною пружин на мультиплікатор у пропонованому пристрої стало можливим значно збільшити початкову швидкість вильоту метального тіла-буя чи засобу ловлі риби і тим самим збільшити вагу і дальність його польоту і влучність попадання у місце призначення при більшій зручності і ефективності використання фізичної сили людини. Суть пропонованого поясняється кресленням, де на Фіг.1 зображено процес застосування катапульти для подачі ліня, навантаженого повітряним рятівним поплавком, або засобом ловлі риби; на Фіг.2 - катапульта, вигляд збоку; на Фіг.3 - те ж саме, вигляд спереду; на Фіг.4 - блоки шестерень і 5 84644 шківів мультиплікатора, початкового, проміжного і приводного, вигляд спереду; на Фіг.5 - катапульта з розривом і вирвами, збільшено, вигляд збоку; на Фіг.6 - те ж саме, вигляд ззаду; на Фіг.7 - те ж саме, вигляд зверху; на Фіг.8 - штовхач вантажу в каналі ствола, вигляд ззаду; на Фіг.9 - повітряний рятівний поплавок у каналі ствола, вигляд збоку; на Фіг.10 - те ж саме, у польоті; на Фіг.11 - те ж саме, при контакті з водною поверхнею; на Фіг.12 клапанний механізм поплавка у польоті, вигляд збоку, схематично; на Фіг.13 - те ж саме, при контакті з водою; на Фіг.14 - вантаж засобу ловлі риби у каналі ствола і при польоті, вигляд збоку; на Фіг.15 - те ж саме при контакті з водою; на Фіг.16 те ж саме, вигляд спереду захисного короба - усередині і при польоті, зверху і при контакті з водою. Конкретно катапульта має напрямну 1, переломний ствол 2, грудний упор 3 з ременем, мультиплікатор 4, котушк у 5 з лінем 6, навантаженим рятувальним буєм 7, або імітатором риби (приманкою) 8, тяговий шнур 9 з рукояткою 10. Напрямна 1 виконана у вигляді лотка для вміщення шестеренчастих блоків 11 мультиплікатора 4. Позаду напрямної закріплено грудний упор (приклад) 3, а знизу - котушку 5 з лінем 6. Спереду і ззаду напрямної закріплені пружні вушка 12 для вміщення ствола 2, який виконано із двох частин: казенної 13 і відкидної 14, з'єднаної шарніром 15. Обидві частини при з'єднаному положенні мають загальну подовжну прорізь 16 для пропускання ліня 6, а у казенній частині зверху виконане вікно 17 для розміщення у канал ствола рятувального буя 7 і його товкача 18, а позаду прикріплено грудний упор-прилад 3. Мультиплікатор-прилад для збільшення числа обертів 4, виконаний із вміщених у лоток напрямної 1 блоків 11, розташованих повздовж лотка: середні із яких мають монолітне з'єднані між собою єдиною віссю шестірні різного діаметру - великі 19 І малі 20, а крайні - шестірні 17, з'єднані зі шківами - передній 21 і задній 22 (Фіг.2, 4, 5). На кожний шків намотані тягові шнури 9: на передньому з рукояткою 10, а від заднього шнур передається на опорний ролик 23 і далі на ролик 24 і після охоплення його - на вушко 25 товкача 18. Обидва шківи (21, 22) мають фіксуючі на їх вісях шпонки 26 (Фіг.4, 5). Котушка 5 має збоку рукоятку 27 для ручного намотування ліня 6 , який через опорний ролик 28 направлено у канал ствола понад товкачем і прикріплено до рятувального буя 7, або до імітатора риби 8, які виконані знімними і замінними (Фіг.5, 6, 7, 8-16). Кожний буй має надувний елемент - відомий накачующий балончик 29, оснащений велосипедним ніпелем 30 (Фіг.9, 10, 11). Цей балончик має у основі циліндр 31, у якому вміщено поршень 32, який має пересувний клапан 33 і підпряжений до дна циліндра пружиною 34. У дні циліндра виконано отвір 35, через який пропущено пружний упорний стрижень 36, вгвинчений торцем у поршень 32 у ви хідному положенні і при польоті притиснутий до верхньої частини циліндра, де має вихід канал 33. При наближенні до цілі, коли оберти котушки і рух ліня припиняються, поршень 32, по інерції пе 6 реміщається до дна циліндра і відкриває доступ руху повітря через канал із середини "груши" за її межи (Фіг.12, 13). Балончик 29 поміщено у плівкову ємність 37, яка охоплює його разом з стрижнем 36 і закріплена на ньому (Фіг.9, 10). Після старту буя, при наближенні його до поверхні води подача ліня припиняється зупинкою обертів котушки 5, в силу інерції упор 38 наближається до "груші" і притискується до дна її циліндра, що дає можливість заповнити ємність буя випущеним із "груші" повітрям, збільшити її об'єм і плавучість, щоб потерпілий зміг би зачепиться рукою за стрижень 36, або за лінь 6 і утримуватись на поверхні води (Фіг.11). Аналогічним чином спрацьовує і прикріплений до ліня засіб імітації риби 8. Вантажок (грузило) 39 при ударі об воду, або при зупинці обертів котушки, по інерції рухається вперед і витягує за собою ліску з повідком (леєю) 40 і прикріпленою до неї приманкою (блешнею) 41, які прикріплені до гайки 42, нагвинченою на стрижень 36 ліня і шарнірно зв'язаної з зігнутими по формі півсфер охоплюючи ми ці елементи пружними яскраво пофарбованими плавучими пелюстками 43, які слугують здалеку замітним поплавком (Фіг.14, 15, 16). Користуються катапультою для подачі ліня до місця призначення при умові доставки рятувального буя, чи іншого плаваючого засобу, з тим, щоб наступним буксіруванням його притягти потерпілого до берега. Можна застосувати катапульту і для ловлі риби, а також для подачи кінців до віддалених об'єктів (Фіг.1). Для рятування на воді рятівник прикладає приклад 3 до грудей, наводить напрямну 1 зі стволом 2 у напрямок потерпілого, бере рукою рукоятку 10 і швидко, з нарощуванням швидкості, тягне її якомога далі назад. При цьому спрацьовує мультиплікатор 4 і швидкість обертів шестерен у кожному блоці 11, подвоюється і на виході, на останньому блоці суттєво збільшується і, таким чином, обертається з прогресивним нарощуванням швидкості і застопорений шпонкою 25 шків 21, який відповідним чином намотує на себе шнур 9 і переміщає його спочатку назад до лотка напрямної, а потім після опори на ролик 23 - вперед і з відповідним наростанням швидкості переміщує вперед товкача 18, який посилає вперед по каналу ствола вміщений у його казенну частину буй 7. Швидкість руху буя усередині ствола теж прогресивно зростає, бо він супроводжується штовхачем 18, зв'язаним зі шнуром через виконану знизу ствола прорізь 16, і досягає на виході із ствола до максимального значення. Відомо, що чим більша початкова швидкість руху снаряда, тим більша дальність його польоту. Тому для подальшого підвищення начальної швидкості і дальності польоту буя застосовують приєднання відкидної 14 частини ствола (Фіг.4, 5, 6, 7, 8). Польот буя здійснюється по параболі. Тому, це треба ураховувати при прицілюванні катапульти відповідно до місця призначення буя (Фіг.1). У точці призначення розмотувальний при польоті із котушки 5 лінь 6, який тягнеться за буєм, миттєво зупиняють зупинкою обертів котушки. Це призводить до того, що стрижень 35 зупиняється, а "груша" 24 буя зі своїм циліндром 30 продовжує руха 7 84644 ється по траєкторії, і тому поршень переборуючи пружину 33 рухається назад - до дна циліндра, відкриває канал 32 і випускає із "груши" накачане у неї велосипедним насосом (не показано) через ніпель 29 повітря, яке вривається під плівку у ємність 36, роздуває її і забезпечує необхідну плавучість буя на воді (Фіг.9, 10, 11, 12, 13). Потерпілий може скористуватись ним, утримуючись рукою за стрижень 35, або за лінь 6. Потім намотуванням ліня на котушку, застосовуючи р укоятку 26, потерпілий притягується до берега. При ловлі риби замість буя 7 приєднують до ліня засіб імітації риби 8 і таким же чином випускають його до місця призначення по параболі (Фіг.1). В складеному вигляді у вихідному положенні у казьоннику ствола його зображено на Фіг.14. У такому стані він рухається по траєкторії польоту. Перед місцем приводнення его політ зупиняють зупинкою обертів котушки 5. Пелюстки 43 корпуса інерційно розкриваються і зупиняються, а грузило його 38 продовжує польот і витягує повздовж траєкторії польоту ліску з блешнею 41 до входу у воду. У воді грузило 38 встановлює загли 8 блення блешні, а пелюстки 43 залишаються на поверхні води і слугують поплавком-інформатором результативності ловлі риби (Фіг.14, 15, 16). До ліня можливе приєднання і інших приманок і предметів. При вазі навантаження ліня до 0,5кгдальність подачи його може досягти 100м. Технічною перевагою пропонованого пристрою над прототипом є більш широкий діапазон застосування, бо можна його використовувати не тільки при рибній ловлі, а і при рятуванні людей, потерпілих на воді, а також подачи кінцівок на суднах і для іншої мети. До того ж з застосуванням замість пружин-мультиплікатора одержана можливість збільшити вагу метального тіла, дальність його польоту, і влучність попадання у місце призначення, при зручності дій володаря пристрою і збільшення ефективності його силових зусиль при метаннях. Сподіваємося, що такі катапульти найдуть застосування у рятівників, рибаків, альпіністів, спелеологів, верхолазів і інших фа хівців на суші і на воді. 9 Комп’ютерна в ерстка В. Клюкін 84644 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
