Гідроножиці для руйнування бетону

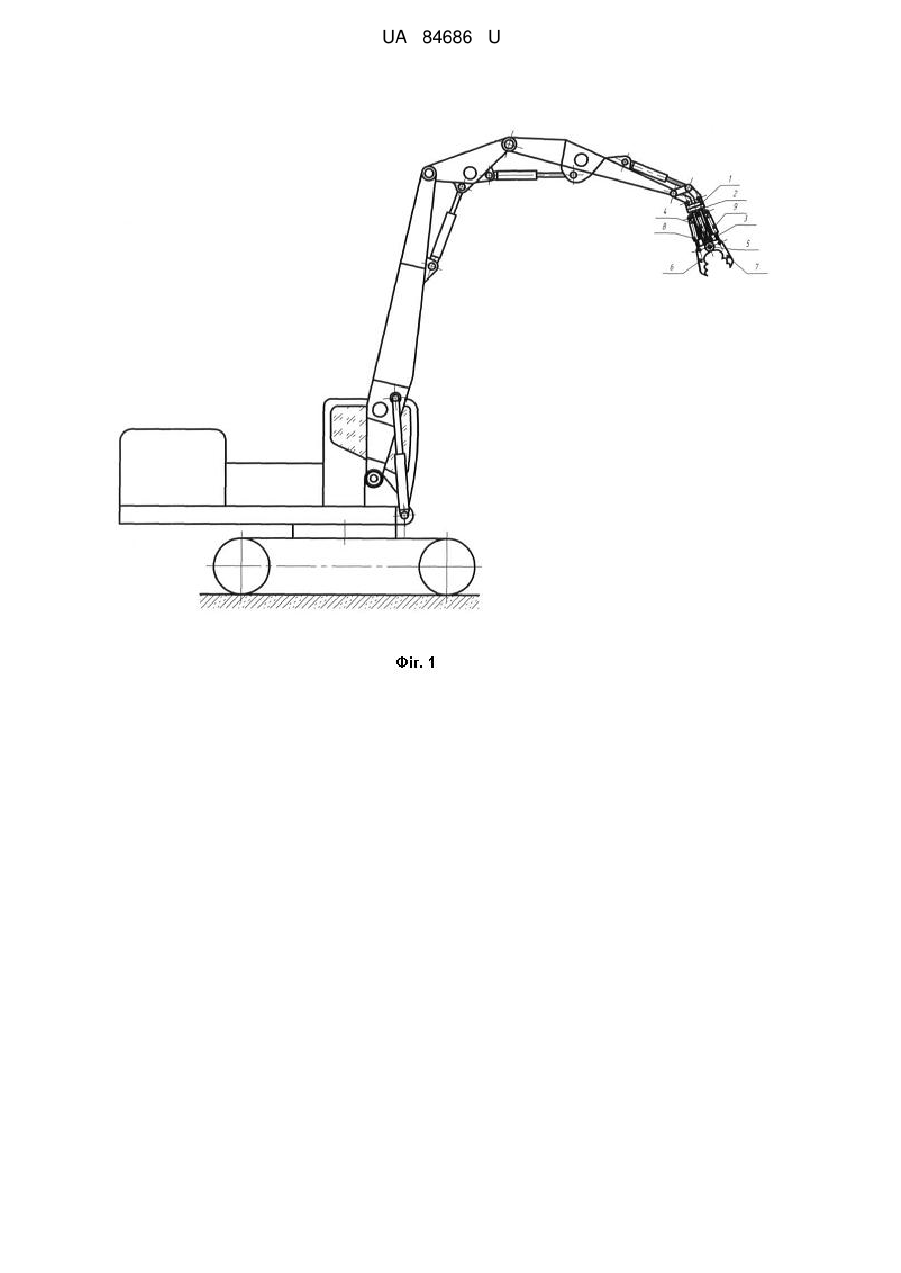

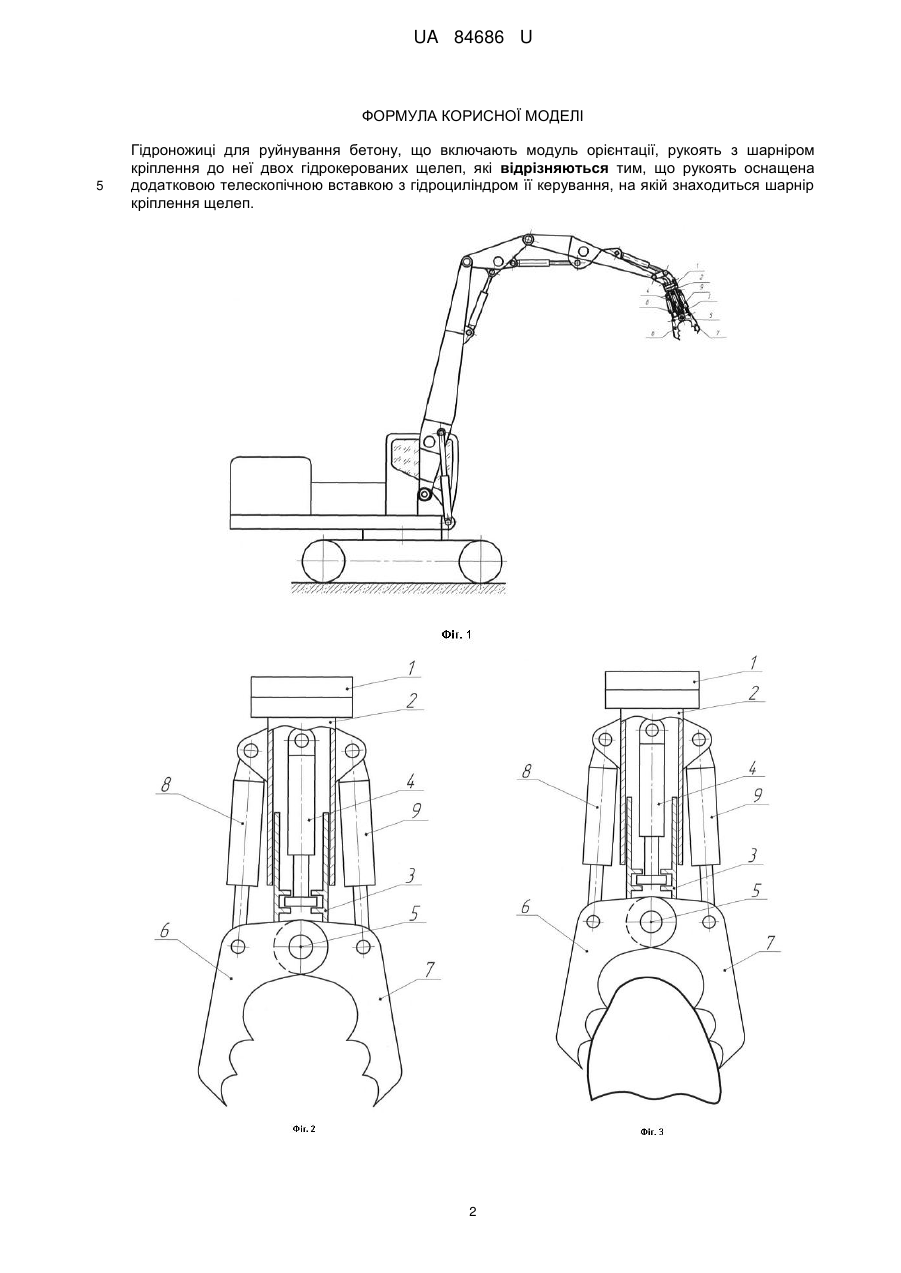

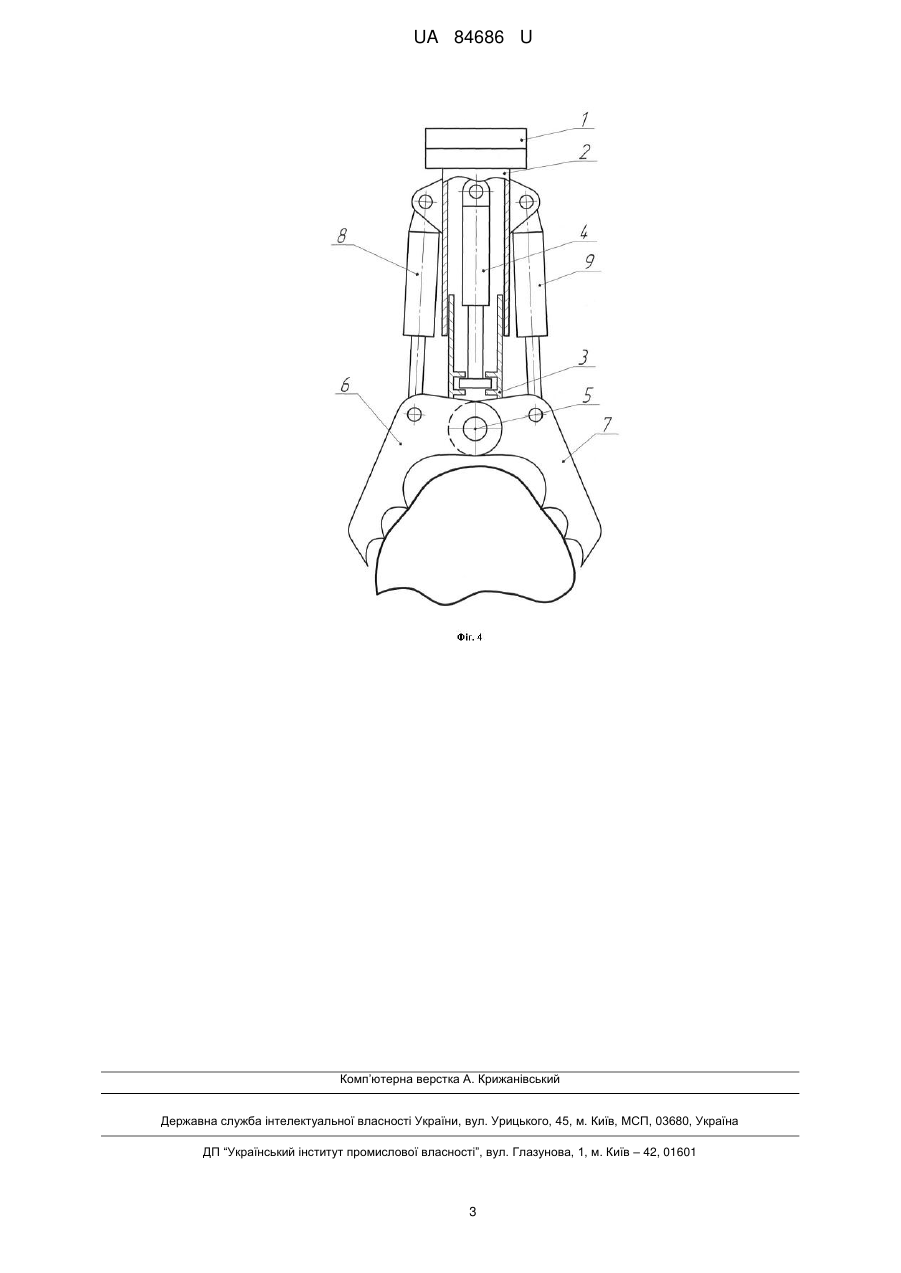

Реферат: UA 84686 U UA 84686 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельних машин, а детальніше - робочого обладнання одноківшевих гідравлічних екскаваторів для виконання ряду технологічних операцій при реконструкції будівель та споруд. Відома конструкція робочого обладнання гідравлічного екскаватора, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації та дві гідрокеровані щелепи [1]. Недоліком такого робочого обладнання є те, що воно може бути використане лише для захоплення та переміщення різних штучних вантажів та елементів конструкції, що руйнуються в процесі реконструкції. Зусилля, яке може бути реалізоване в гідроциліндрах керування щелепами, недостатнє для руйнування конструкцій, що підлягають знесенню. Найбільш близьким технічним рішенням є гідроножиці для руйнування бетону, що містять модуль орієнтації, рукоять та дві гідрокеровані щелепи [2]. Недоліком таких гідроножиць для руйнування бетону є недостатня ефективність процесу руйнування конструкцій, що підлягають знесенню, через те, що кут захоплення уламку гідроножицями обмежений рукояттю та гідроциліндрами. Основою корисної моделі є задача удосконалення гідроножиць для руйнування бетону, для яких за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення ефективності роботи гідроножиць. Поставлена задача вирішується тим, що в гідроножицях для руйнування бетону, що включають модуль орієнтації, рукоять з шарніром кріплення до неї двох гідрокерованих щелеп, які відрізняються тим, що рукоять оснащена додатковою телескопічною вставкою з гідроциліндром її керування, на якій знаходиться шарнір кріплення щелеп. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд гідравлічного екскаватора з гідроножицями для руйнування бетону; на фіг. 2 - загальний вигляд гідроножиць; на фіг. 3 - процес захоплення бетонної конструкції; на фіг. 4 - процес захоплення великої габаритної конструкції. Гідроножиці для руйнування бетону встановлюються на гідравлічному екскаваторі і включають модуль орієнтації 1, рукоять 2, у внутрішній порожнині якої змонтована телескопічна вставка 3 з гідроциліндром 4 її керування, а на кінці цієї телескопічної вставки 3 розташований шарнір 5 кріплення щелеп 6 та 7, які приводяться в дію гідроциліндрами керування 8 та 9. Гідроножиці для руйнування бетону діють наступним чином. Гідравлічний екскаватор, оснащений гідроножицями, переміщує їх в робочу зону, де необхідно здійснювати різноманітні технологічні операції по руйнуванню бетонних конструкцій. За допомогою модуля орієнтації 1 гідроножиці повертаються в необхідне положення для кращої адаптації до виконання певної технологічної операції. При виконанні технологічної операції з руйнування, щелепи 6 та 7 за допомогою гідроциліндрів 8 та 9 повертаються назустріч одна одній відносно шарніра 5, захоплюють бетонну конструкцію і за рахунок стискання здійснюють її руйнування. При захопленні великогабаритних бетонних уламків чи конструкцій, для збільшення кута захоплення щелепами 6 та 7, за допомогою гідроциліндра 4 висувається відносно рукояті 2 телескопічна вставка 3 і разом з нею переміщується шарнір 5, що сприяє більшому розкриттю щелеп 6 та 7. При цьому щелепи 6 та 7 повертаються відносно шарнірів кріплення до гідроциліндрів 8 та 9 в протилежні відносно одна одної сторони, що дає змогу збільшити кут захоплення ними бетонних конструкцій, і, відповідно, підвищити ефективність робіт з їх руйнування, що стосується великогабаритних конструкцій. При втягуванні штока гідроциліндра 4 відбувається переміщення телескопічної вставки 3 всередину рукояті 2, а також переміщення шарніра 5, що забезпечує поворот щелеп 6 та 7 відносно їх шарнірів кріплення до гідроциліндрів 8 та 9 назустріч одна одній. Це сприяє тому, що в процесі руйнування бетону виникають додаткові стискуючі зусилля. Таким чином, на конструкцію, що руйнується, передаються як основні стискуючі зусилля щелеп 6 та 7 за рахунок гідроциліндрів 8 та 9, так і додаткові - за рахунок переміщення шарніра 5 гідроциліндром 4. Використання такої конструкції гідроножиць дозволяє підвищити ефективність технологічних операцій з руйнування бетону, а також розширити технологічні можливості обладнання для реконструктивних робіт Джерела інформації: 1. Френкель Г.Ю. Роботизация процессов в строительстве. - М.: Стройиздат, 1987. - С. 78, рис. 17. 2. Патент Франції № 1113111А1 Гідроножиці дляруйнування бетону E02F 3/99, 1999. 1 UA 84686 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Гідроножиці для руйнування бетону, що включають модуль орієнтації, рукоять з шарніром кріплення до неї двох гідрокерованих щелеп, які відрізняються тим, що рукоять оснащена додатковою телескопічною вставкою з гідроциліндром її керування, на якій знаходиться шарнір кріплення щелеп. 2 UA 84686 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
