Захисний елемент

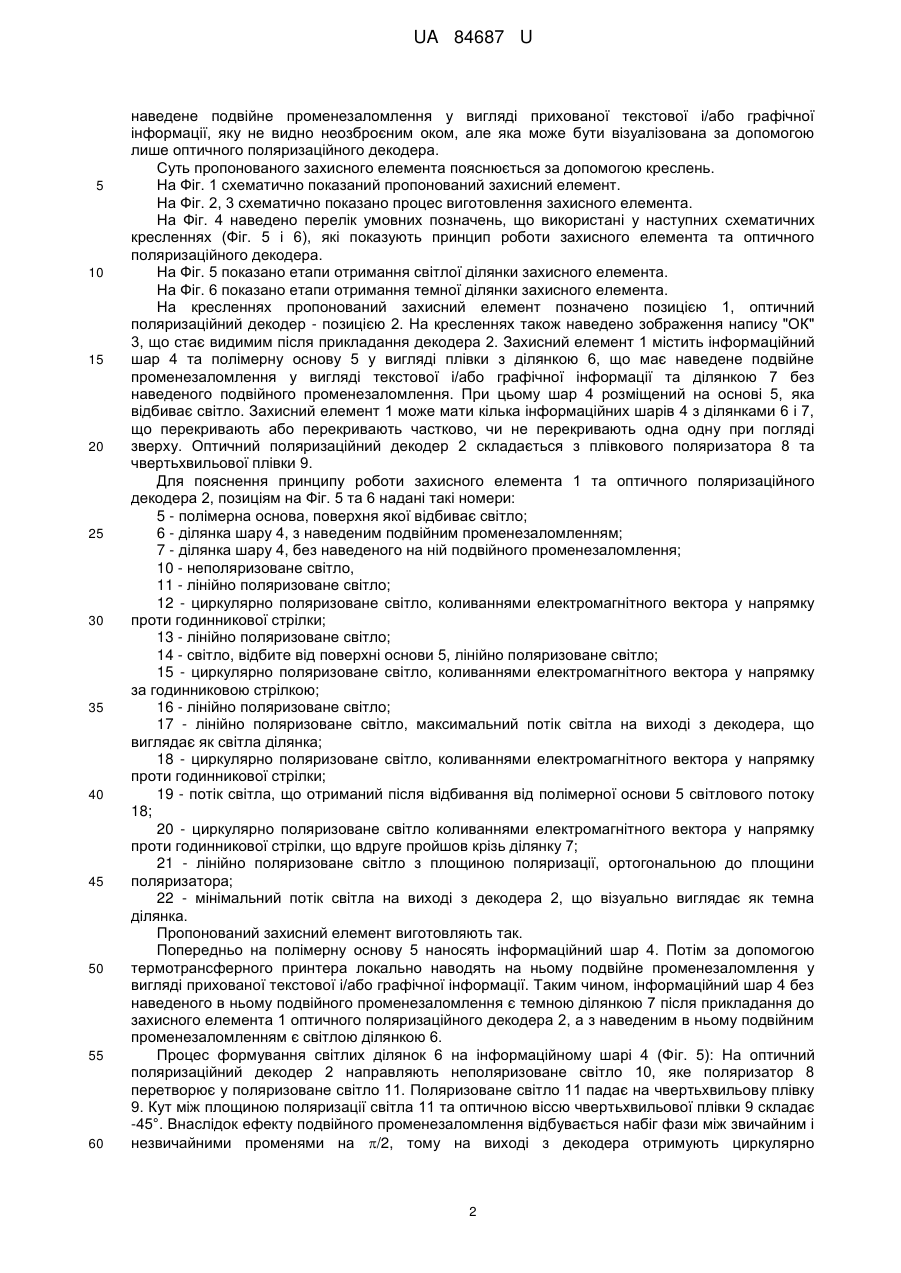

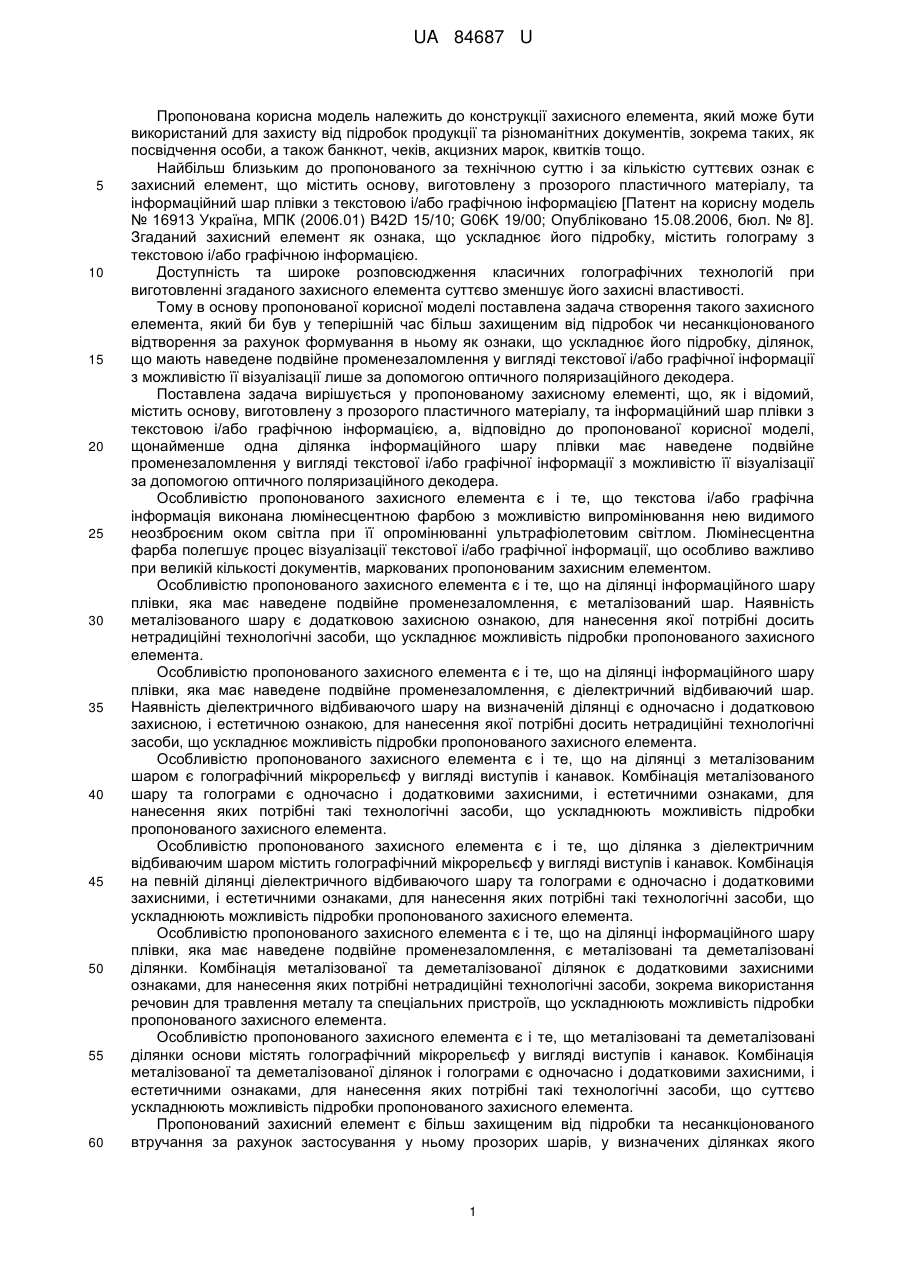

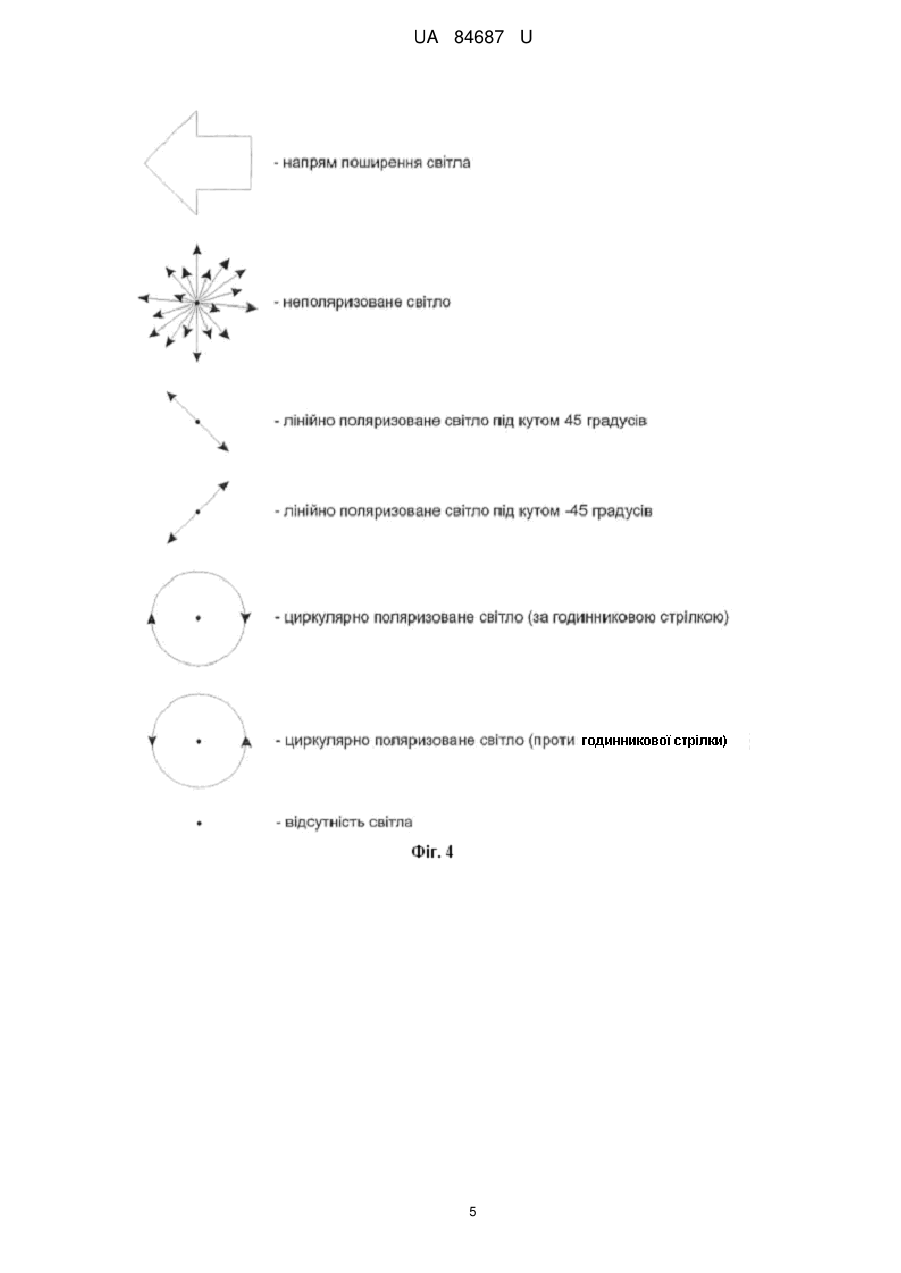

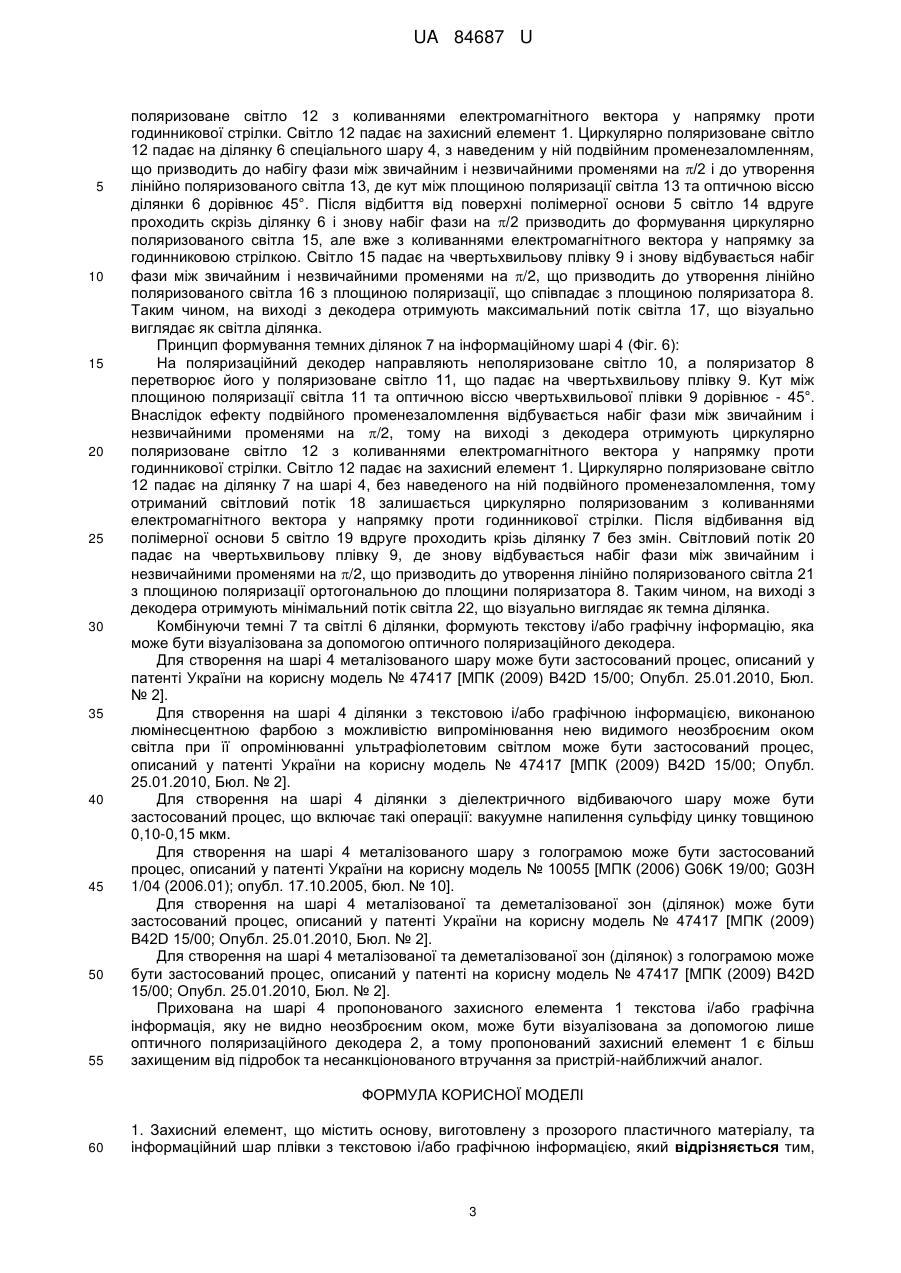

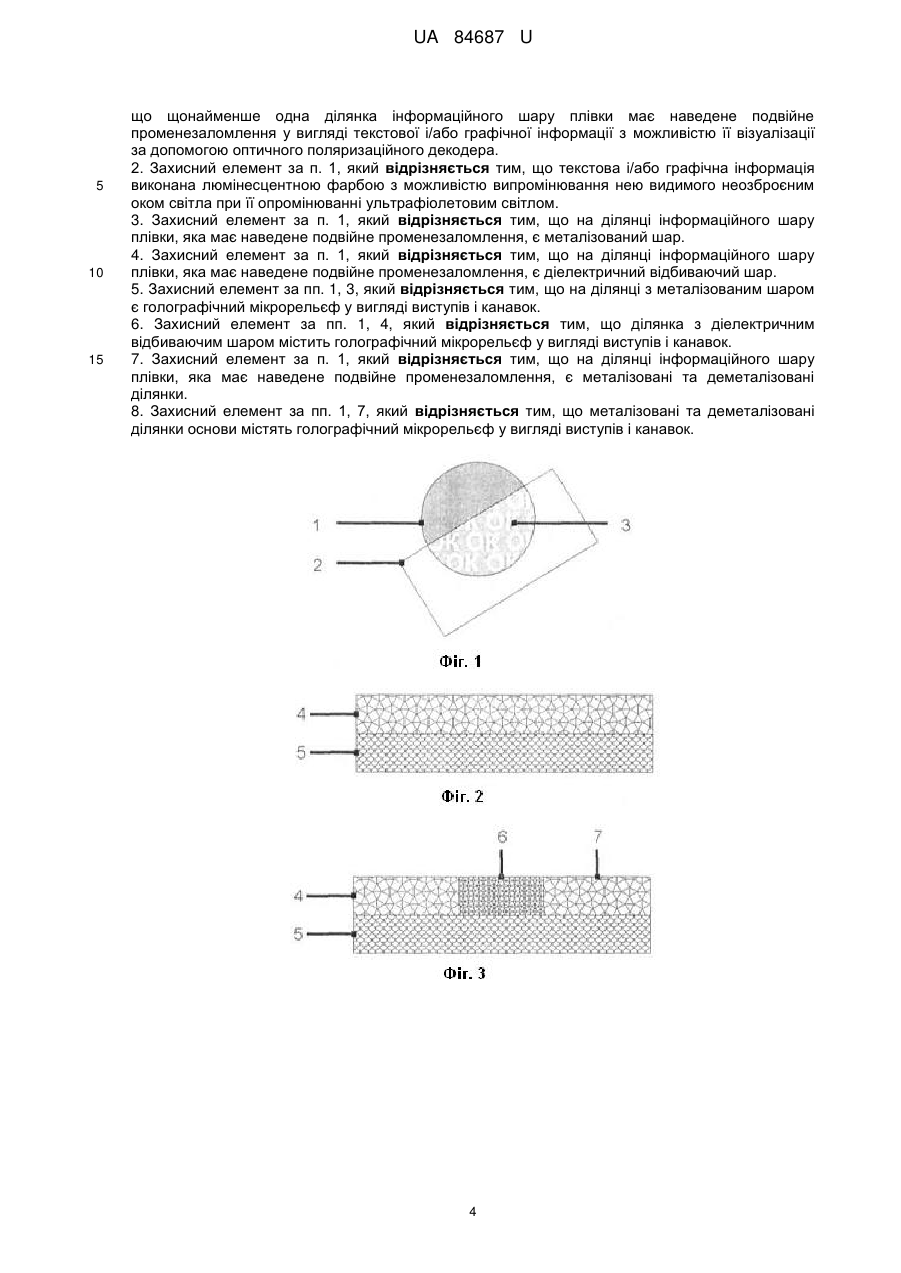

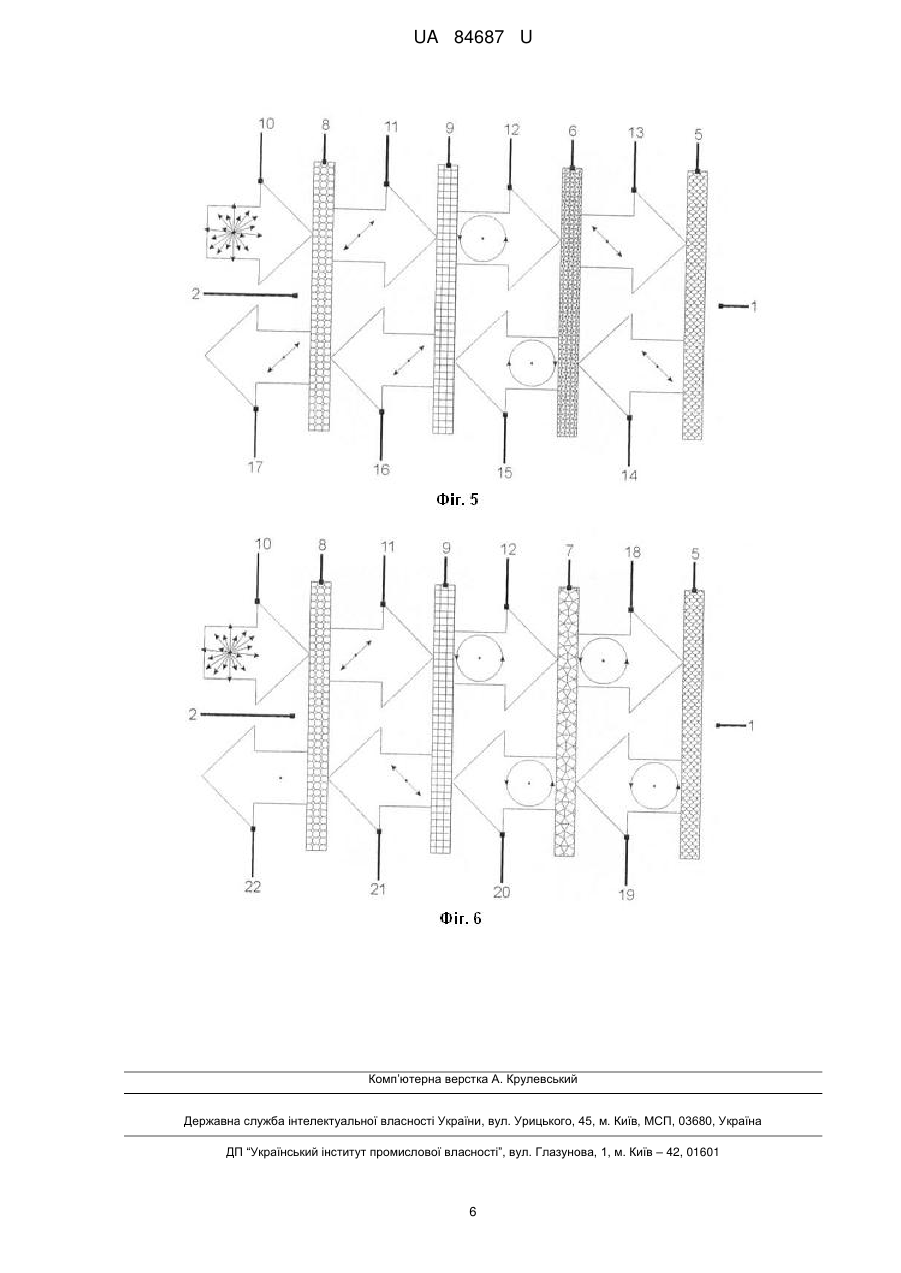

Реферат: Захисний елемент містить основу, виготовлену з прозорого пластичного матеріалу, та інформаційний шар плівки з текстовою і/або графічною інформацією. Щонайменше одна ділянка інформаційного шару плівки має наведене подвійне променезаломлення у вигляді текстової і/або графічної інформації з можливістю її візуалізації за допомогою оптичного поляризаційного декодера. UA 84687 U (12) UA 84687 U UA 84687 U 5 10 15 20 25 30 35 40 45 50 55 60 Пропонована корисна модель належить до конструкції захисного елемента, який може бути використаний для захисту від підробок продукції та різноманітних документів, зокрема таких, як посвідчення особи, а також банкнот, чеків, акцизних марок, квитків тощо. Найбільш близьким до пропонованого за технічною суттю і за кількістю суттєвих ознак є захисний елемент, що містить основу, виготовлену з прозорого пластичного матеріалу, та інформаційний шар плівки з текстовою і/або графічною інформацією [Патент на корисну модель № 16913 Україна, МПК (2006.01) B42D 15/10; G06K 19/00; Опубліковано 15.08.2006, бюл. № 8]. Згаданий захисний елемент як ознака, що ускладнює його підробку, містить голограму з текстовою і/або графічною інформацією. Доступність та широке розповсюдження класичних голографічних технологій при виготовленні згаданого захисного елемента суттєво зменшує його захисні властивості. Тому в основу пропонованої корисної моделі поставлена задача створення такого захисного елемента, який би був у теперішній час більш захищеним від підробок чи несанкціонованого відтворення за рахунок формування в ньому як ознаки, що ускладнює його підробку, ділянок, що мають наведене подвійне променезаломлення у вигляді текстової і/або графічної інформації з можливістю її візуалізації лише за допомогою оптичного поляризаційного декодера. Поставлена задача вирішується у пропонованому захисному елементі, що, як і відомий, містить основу, виготовлену з прозорого пластичного матеріалу, та інформаційний шар плівки з текстовою і/або графічною інформацією, а, відповідно до пропонованої корисної моделі, щонайменше одна ділянка інформаційного шару плівки має наведене подвійне променезаломлення у вигляді текстової і/або графічної інформації з можливістю її візуалізації за допомогою оптичного поляризаційного декодера. Особливістю пропонованого захисного елемента є і те, що текстова і/або графічна інформація виконана люмінесцентною фарбою з можливістю випромінювання нею видимого неозброєним оком світла при її опромінюванні ультрафіолетовим світлом. Люмінесцентна фарба полегшує процес візуалізації текстової і/або графічної інформації, що особливо важливо при великій кількості документів, маркованих пропонованим захисним елементом. Особливістю пропонованого захисного елемента є і те, що на ділянці інформаційного шару плівки, яка має наведене подвійне променезаломлення, є металізований шар. Наявність металізованого шару є додатковою захисною ознакою, для нанесення якої потрібні досить нетрадиційні технологічні засоби, що ускладнює можливість підробки пропонованого захисного елемента. Особливістю пропонованого захисного елемента є і те, що на ділянці інформаційного шару плівки, яка має наведене подвійне променезаломлення, є діелектричний відбиваючий шар. Наявність діелектричного відбиваючого шару на визначеній ділянці є одночасно і додатковою захисною, і естетичною ознакою, для нанесення якої потрібні досить нетрадиційні технологічні засоби, що ускладнює можливість підробки пропонованого захисного елемента. Особливістю пропонованого захисного елемента є і те, що на ділянці з металізованим шаром є голографічний мікрорельєф у вигляді виступів і канавок. Комбінація металізованого шару та голограми є одночасно і додатковими захисними, і естетичними ознаками, для нанесення яких потрібні такі технологічні засоби, що ускладнюють можливість підробки пропонованого захисного елемента. Особливістю пропонованого захисного елемента є і те, що ділянка з діелектричним відбиваючим шаром містить голографічний мікрорельєф у вигляді виступів і канавок. Комбінація на певній ділянці діелектричного відбиваючого шару та голограми є одночасно і додатковими захисними, і естетичними ознаками, для нанесення яких потрібні такі технологічні засоби, що ускладнюють можливість підробки пропонованого захисного елемента. Особливістю пропонованого захисного елемента є і те, що на ділянці інформаційного шару плівки, яка має наведене подвійне променезаломлення, є металізовані та деметалізовані ділянки. Комбінація металізованої та деметалізованої ділянок є додатковими захисними ознаками, для нанесення яких потрібні нетрадиційні технологічні засоби, зокрема використання речовин для травлення металу та спеціальних пристроїв, що ускладнюють можливість підробки пропонованого захисного елемента. Особливістю пропонованого захисного елемента є і те, що металізовані та деметалізовані ділянки основи містять голографічний мікрорельєф у вигляді виступів і канавок. Комбінація металізованої та деметалізованої ділянок і голограми є одночасно і додатковими захисними, і естетичними ознаками, для нанесення яких потрібні такі технологічні засоби, що суттєво ускладнюють можливість підробки пропонованого захисного елемента. Пропонований захисний елемент є більш захищеним від підробки та несанкціонованого втручання за рахунок застосування у ньому прозорих шарів, у визначених ділянках якого 1 UA 84687 U 5 10 15 20 25 30 35 40 45 50 55 60 наведене подвійне променезаломлення у вигляді прихованої текстової і/або графічної інформації, яку не видно неозброєним оком, але яка може бути візуалізована за допомогою лише оптичного поляризаційного декодера. Суть пропонованого захисного елемента пояснюється за допомогою креслень. На Фіг. 1 схематично показаний пропонований захисний елемент. На Фіг. 2, 3 схематично показано процес виготовлення захисного елемента. На Фіг. 4 наведено перелік умовних позначень, що використані у наступних схематичних кресленнях (Фіг. 5 і 6), які показують принцип роботи захисного елемента та оптичного поляризаційного декодера. На Фіг. 5 показано етапи отримання світлої ділянки захисного елемента. На Фіг. 6 показано етапи отримання темної ділянки захисного елемента. На кресленнях пропонований захисний елемент позначено позицією 1, оптичний поляризаційний декодер - позицією 2. На кресленнях також наведено зображення напису "ОК" 3, що стає видимим після прикладання декодера 2. Захисний елемент 1 містить інформаційний шар 4 та полімерну основу 5 у вигляді плівки з ділянкою 6, що має наведене подвійне променезаломлення у вигляді текстової і/або графічної інформації та ділянкою 7 без наведеного подвійного променезаломлення. При цьому шар 4 розміщений на основі 5, яка відбиває світло. Захисний елемент 1 може мати кілька інформаційних шарів 4 з ділянками 6 і 7, що перекривають або перекривають частково, чи не перекривають одна одну при погляді зверху. Оптичний поляризаційний декодер 2 складається з плівкового поляризатора 8 та чвертьхвильової плівки 9. Для пояснення принципу роботи захисного елемента 1 та оптичного поляризаційного декодера 2, позиціям на Фіг. 5 та 6 надані такі номери: 5 - полімерна основа, поверхня якої відбиває світло; 6 - ділянка шару 4, з наведеним подвійним променезаломленням; 7 - ділянка шару 4, без наведеного на ній подвійного променезаломлення; 10 - неполяризоване світло, 11 - лінійно поляризоване світло; 12 - циркулярно поляризоване світло, коливаннями електромагнітного вектора у напрямку проти годинникової стрілки; 13 - лінійно поляризоване світло; 14 - світло, відбите від поверхні основи 5, лінійно поляризоване світло; 15 - циркулярно поляризоване світло, коливаннями електромагнітного вектора у напрямку за годинниковою стрілкою; 16 - лінійно поляризоване світло; 17 - лінійно поляризоване світло, максимальний потік світла на виході з декодера, що виглядає як світла ділянка; 18 - циркулярно поляризоване світло, коливаннями електромагнітного вектора у напрямку проти годинникової стрілки; 19 - потік світла, що отриманий після відбивання від полімерної основи 5 світлового потоку 18; 20 - циркулярно поляризоване світло коливаннями електромагнітного вектора у напрямку проти годинникової стрілки, що вдруге пройшов крізь ділянку 7; 21 - лінійно поляризоване світло з площиною поляризації, ортогональною до площини поляризатора; 22 - мінімальний потік світла на виході з декодера 2, що візуально виглядає як темна ділянка. Пропонований захисний елемент виготовляють так. Попередньо на полімерну основу 5 наносять інформаційний шар 4. Потім за допомогою термотрансферного принтера локально наводять на ньому подвійне променезаломлення у вигляді прихованої текстової і/або графічної інформації. Таким чином, інформаційний шар 4 без наведеного в ньому подвійного променезаломлення є темною ділянкою 7 після прикладання до захисного елемента 1 оптичного поляризаційного декодера 2, а з наведеним в ньому подвійним променезаломленням є світлою ділянкою 6. Процес формування світлих ділянок 6 на інформаційному шарі 4 (Фіг. 5): На оптичний поляризаційний декодер 2 направляють неполяризоване світло 10, яке поляризатор 8 перетворює у поляризоване світло 11. Поляризоване світло 11 падає на чвертьхвильову плівку 9. Кут між площиною поляризації світла 11 та оптичною віссю чвертьхвильової плівки 9 складає -45°. Внаслідок ефекту подвійного променезаломлення відбувається набіг фази між звичайним і незвичайними променями на /2, тому на виході з декодера отримують циркулярно 2 UA 84687 U 5 10 15 20 25 30 35 40 45 50 55 поляризоване світло 12 з коливаннями електромагнітного вектора у напрямку проти годинникової стрілки. Світло 12 падає на захисний елемент 1. Циркулярно поляризоване світло 12 падає на ділянку 6 спеціального шару 4, з наведеним у ній подвійним променезаломленням, що призводить до набігу фази між звичайним і незвичайними променями на /2 і до утворення лінійно поляризованого світла 13, де кут між площиною поляризації світла 13 та оптичною віссю ділянки 6 дорівнює 45°. Після відбиття від поверхні полімерної основи 5 світло 14 вдруге проходить скрізь ділянку 6 і знову набіг фази на /2 призводить до формування циркулярно поляризованого світла 15, але вже з коливаннями електромагнітного вектора у напрямку за годинниковою стрілкою. Світло 15 падає на чвертьхвильову плівку 9 і знову відбувається набіг фази між звичайним і незвичайними променями на /2, що призводить до утворення лінійно поляризованого світла 16 з площиною поляризації, що співпадає з площиною поляризатора 8. Таким чином, на виході з декодера отримують максимальний потік світла 17, що візуально виглядає як світла ділянка. Принцип формування темних ділянок 7 на інформаційному шарі 4 (Фіг. 6): На поляризаційний декодер направляють неполяризоване світло 10, а поляризатор 8 перетворює його у поляризоване світло 11, що падає на чвертьхвильову плівку 9. Кут між площиною поляризації світла 11 та оптичною віссю чвертьхвильової плівки 9 дорівнює - 45°. Внаслідок ефекту подвійного променезаломлення відбувається набіг фази між звичайним і незвичайними променями на /2, тому на виході з декодера отримують циркулярно поляризоване світло 12 з коливаннями електромагнітного вектора у напрямку проти годинникової стрілки. Світло 12 падає на захисний елемент 1. Циркулярно поляризоване світло 12 падає на ділянку 7 на шарі 4, без наведеного на ній подвійного променезаломлення, тому отриманий світловий потік 18 залишається циркулярно поляризованим з коливаннями електромагнітного вектора у напрямку проти годинникової стрілки. Після відбивання від полімерної основи 5 світло 19 вдруге проходить крізь ділянку 7 без змін. Світловий потік 20 падає на чвертьхвильову плівку 9, де знову відбувається набіг фази між звичайним і незвичайними променями на /2, що призводить до утворення лінійно поляризованого світла 21 з площиною поляризації ортогональною до площини поляризатора 8. Таким чином, на виході з декодера отримують мінімальний потік світла 22, що візуально виглядає як темна ділянка. Комбінуючи темні 7 та світлі 6 ділянки, формують текстову і/або графічну інформацію, яка може бути візуалізована за допомогою оптичного поляризаційного декодера. Для створення на шарі 4 металізованого шару може бути застосований процес, описаний у патенті України на корисну модель № 47417 [МПК (2009) B42D 15/00; Опубл. 25.01.2010, Бюл. № 2]. Для створення на шарі 4 ділянки з текстовою і/або графічною інформацією, виконаною люмінесцентною фарбою з можливістю випромінювання нею видимого неозброєним оком світла при її опромінюванні ультрафіолетовим світлом може бути застосований процес, описаний у патенті України на корисну модель № 47417 [МПК (2009) B42D 15/00; Опубл. 25.01.2010, Бюл. № 2]. Для створення на шарі 4 ділянки з діелектричного відбиваючого шару може бути застосований процес, що включає такі операції: вакуумне напилення сульфіду цинку товщиною 0,10-0,15 мкм. Для створення на шарі 4 металізованого шару з голограмою може бути застосований процес, описаний у патенті України на корисну модель № 10055 [МПК (2006) G06K 19/00; G03H 1/04 (2006.01); опубл. 17.10.2005, бюл. № 10]. Для створення на шарі 4 металізованої та деметалізованої зон (ділянок) може бути застосований процес, описаний у патенті України на корисну модель № 47417 [МПК (2009) B42D 15/00; Опубл. 25.01.2010, Бюл. № 2]. Для створення на шарі 4 металізованої та деметалізованої зон (ділянок) з голограмою може бути застосований процес, описаний у патенті на корисну модель № 47417 [МПК (2009) B42D 15/00; Опубл. 25.01.2010, Бюл. № 2]. Прихована на шарі 4 пропонованого захисного елемента 1 текстова і/або графічна інформація, яку не видно неозброєним оком, може бути візуалізована за допомогою лише оптичного поляризаційного декодера 2, а тому пропонований захисний елемент 1 є більш захищеним від підробок та несанкціонованого втручання за пристрій-найближчий аналог. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Захисний елемент, що містить основу, виготовлену з прозорого пластичного матеріалу, та інформаційний шар плівки з текстовою і/або графічною інформацією, який відрізняється тим, 3 UA 84687 U 5 10 15 що щонайменше одна ділянка інформаційного шару плівки має наведене подвійне променезаломлення у вигляді текстової і/або графічної інформації з можливістю її візуалізації за допомогою оптичного поляризаційного декодера. 2. Захисний елемент за п. 1, який відрізняється тим, що текстова і/або графічна інформація виконана люмінесцентною фарбою з можливістю випромінювання нею видимого неозброєним оком світла при її опромінюванні ультрафіолетовим світлом. 3. Захисний елемент за п. 1, який відрізняється тим, що на ділянці інформаційного шару плівки, яка має наведене подвійне променезаломлення, є металізований шар. 4. Захисний елемент за п. 1, який відрізняється тим, що на ділянці інформаційного шару плівки, яка має наведене подвійне променезаломлення, є діелектричний відбиваючий шар. 5. Захисний елемент за пп. 1, 3, який відрізняється тим, що на ділянці з металізованим шаром є голографічний мікрорельєф у вигляді виступів і канавок. 6. Захисний елемент за пп. 1, 4, який відрізняється тим, що ділянка з діелектричним відбиваючим шаром містить голографічний мікрорельєф у вигляді виступів і канавок. 7. Захисний елемент за п. 1, який відрізняється тим, що на ділянці інформаційного шару плівки, яка має наведене подвійне променезаломлення, є металізовані та деметалізовані ділянки. 8. Захисний елемент за пп. 1, 7, який відрізняється тим, що металізовані та деметалізовані ділянки основи містять голографічний мікрорельєф у вигляді виступів і канавок. 4 UA 84687 U 5 UA 84687 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
