Плуг

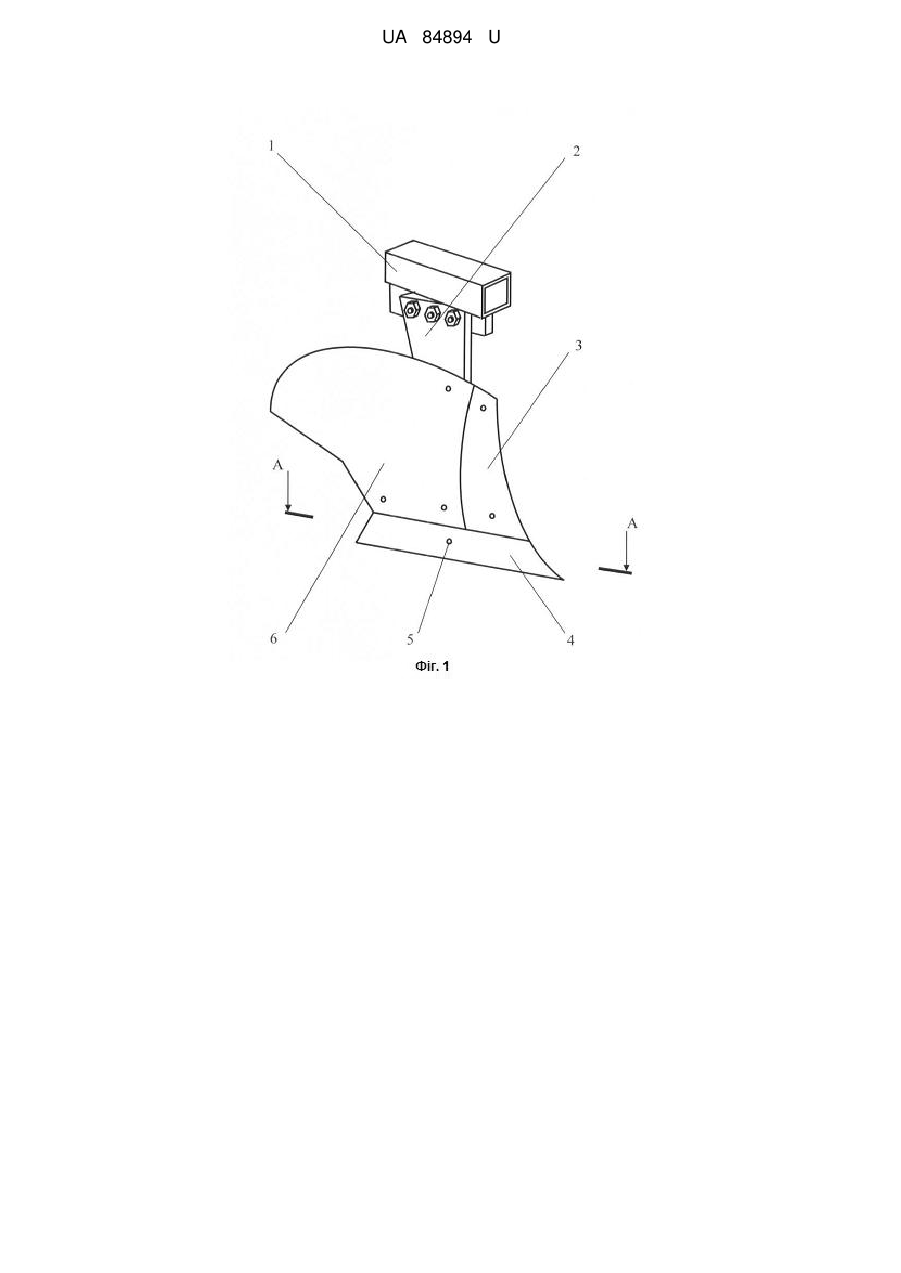

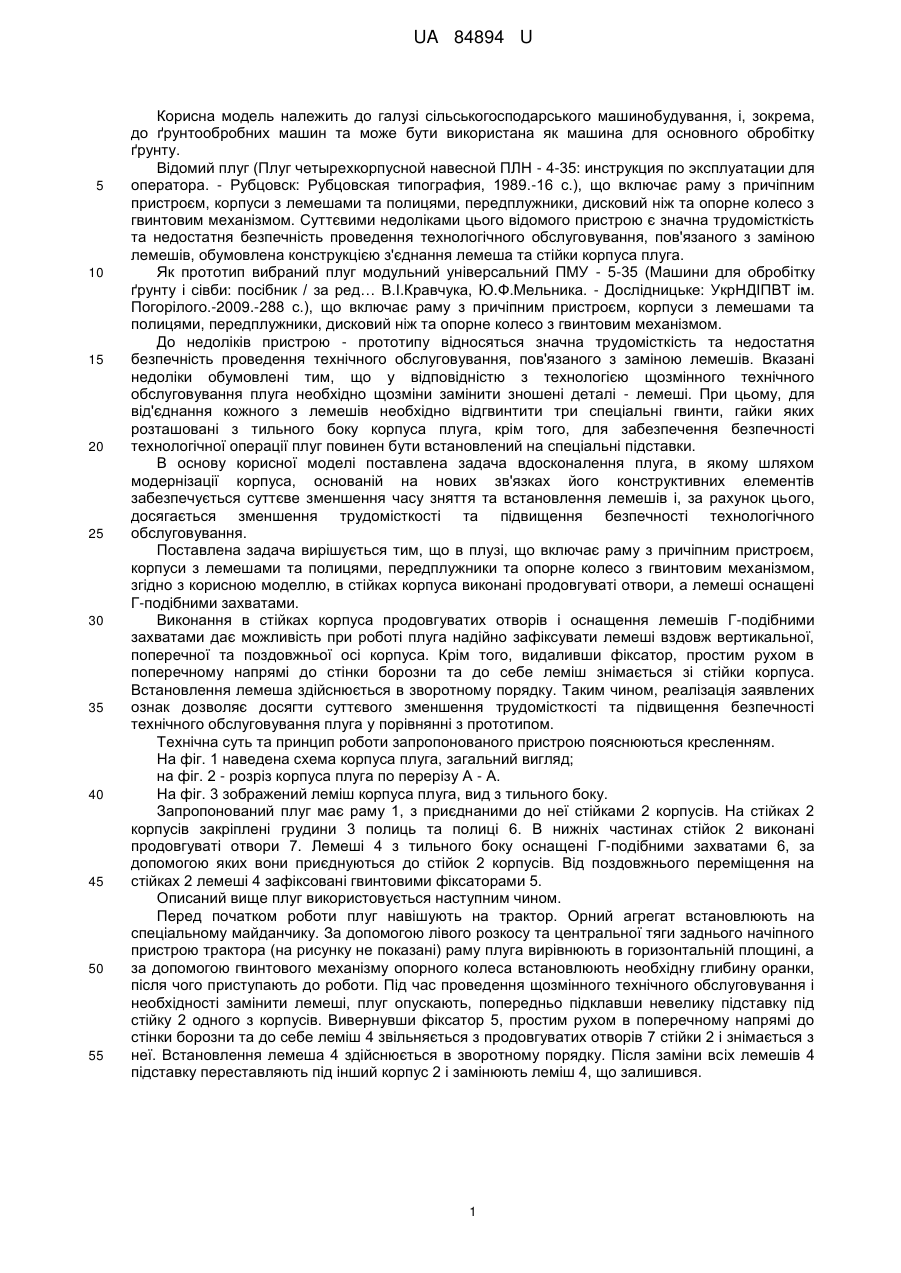

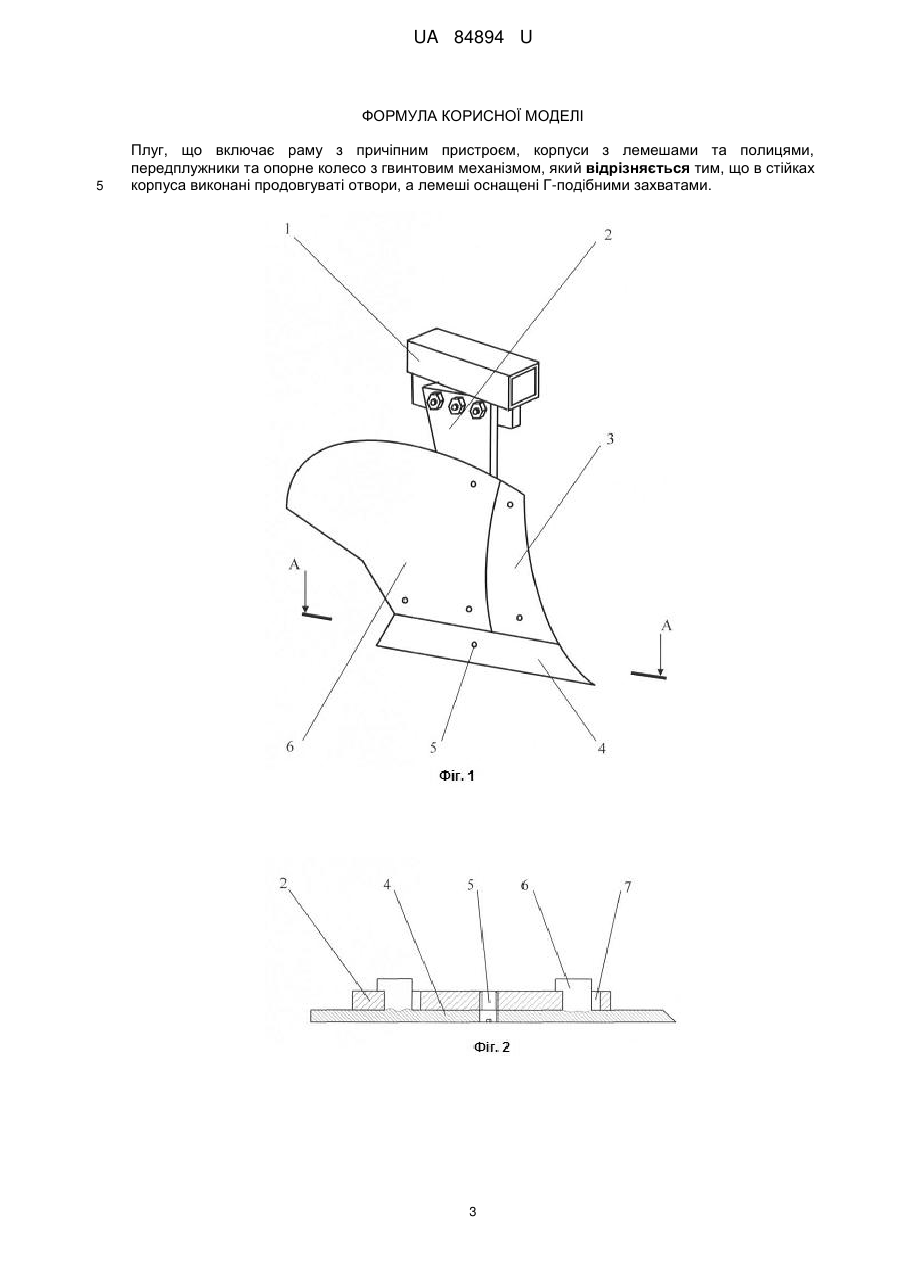

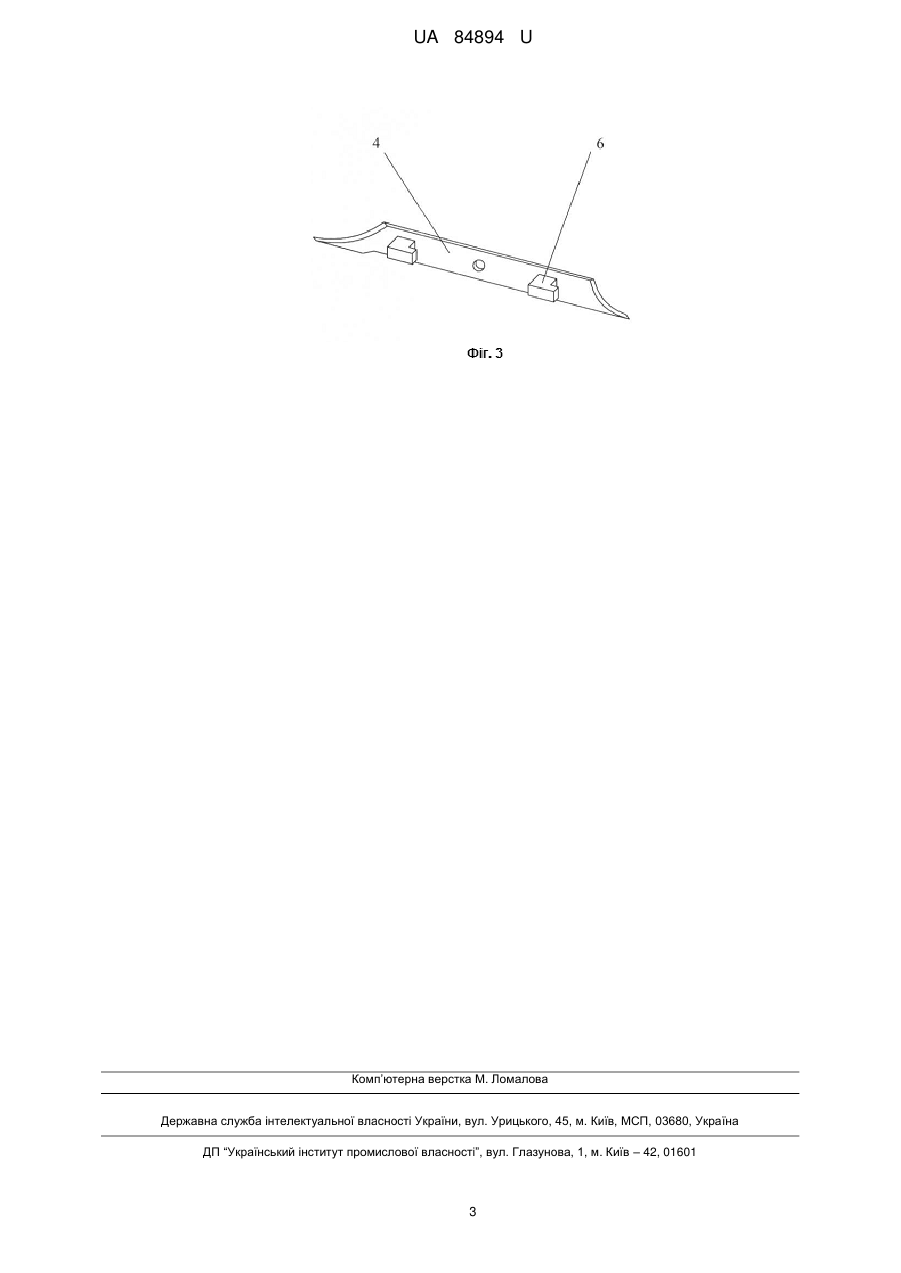

Реферат: UA 84894 U UA 84894 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, і, зокрема, до ґрунтообробних машин та може бути використана як машина для основного обробітку ґрунту. Відомий плуг (Плуг четырехкорпусной навесной ПЛН - 4-35: инструкция по эксплуатации для оператора. - Рубцовск: Рубцовская типография, 1989.-16 с.), що включає раму з причіпним пристроєм, корпуси з лемешами та полицями, передплужники, дисковий ніж та опорне колесо з гвинтовим механізмом. Суттєвими недоліками цього відомого пристрою є значна трудомісткість та недостатня безпечність проведення технологічного обслуговування, пов'язаного з заміною лемешів, обумовлена конструкцією з'єднання лемеша та стійки корпуса плуга. Як прототип вибраний плуг модульний універсальний ПМУ - 5-35 (Машини для обробітку ґрунту і сівби: посібник / за ред… В.І.Кравчука, Ю.Ф.Мельника. - Дослідницьке: УкрНДІПВТ ім. Погорілого.-2009.-288 с.), що включає раму з причіпним пристроєм, корпуси з лемешами та полицями, передплужники, дисковий ніж та опорне колесо з гвинтовим механізмом. До недоліків пристрою - прототипу відносяться значна трудомісткість та недостатня безпечність проведення технічного обслуговування, пов'язаного з заміною лемешів. Вказані недоліки обумовлені тим, що у відповідністю з технологією щозмінного технічного обслуговування плуга необхідно щозміни замінити зношені деталі - лемеші. При цьому, для від'єднання кожного з лемешів необхідно відгвинтити три спеціальні гвинти, гайки яких розташовані з тильного боку корпуса плуга, крім того, для забезпечення безпечності технологічної операції плуг повинен бути встановлений на спеціальні підставки. В основу корисної моделі поставлена задача вдосконалення плуга, в якому шляхом модернізації корпуса, основаній на нових зв'язках його конструктивних елементів забезпечується суттєве зменшення часу зняття та встановлення лемешів і, за рахунок цього, досягається зменшення трудомісткості та підвищення безпечності технологічного обслуговування. Поставлена задача вирішується тим, що в плузі, що включає раму з причіпним пристроєм, корпуси з лемешами та полицями, передплужники та опорне колесо з гвинтовим механізмом, згідно з корисною моделлю, в стійках корпуса виконані продовгуваті отвори, а лемеші оснащені Г-подібними захватами. Виконання в стійках корпуса продовгуватих отворів і оснащення лемешів Г-подібними захватами дає можливість при роботі плуга надійно зафіксувати лемеші вздовж вертикальної, поперечної та поздовжньої осі корпуса. Крім того, видаливши фіксатор, простим рухом в поперечному напрямі до стінки борозни та до себе леміш знімається зі стійки корпуса. Встановлення лемеша здійснюється в зворотному порядку. Таким чином, реалізація заявлених ознак дозволяє досягти суттєвого зменшення трудомісткості та підвищення безпечності технічного обслуговування плуга у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На фіг. 1 наведена схема корпуса плуга, загальний вигляд; на фіг. 2 - розріз корпуса плуга по перерізу А - А. На фіг. 3 зображений леміш корпуса плуга, вид з тильного боку. Запропонований плуг має раму 1, з приєднаними до неї стійками 2 корпусів. На стійках 2 корпусів закріплені грудини 3 полиць та полиці 6. В нижніх частинах стійок 2 виконані продовгуваті отвори 7. Лемеші 4 з тильного боку оснащені Г-подібними захватами 6, за допомогою яких вони приєднуються до стійок 2 корпусів. Від поздовжнього переміщення на стійках 2 лемеші 4 зафіксовані гвинтовими фіксаторами 5. Описаний вище плуг використовується наступним чином. Перед початком роботи плуг навішують на трактор. Орний агрегат встановлюють на спеціальному майданчику. За допомогою лівого розкосу та центральної тяги заднього начіпного пристрою трактора (на рисунку не показані) раму плуга вирівнюють в горизонтальній площині, а за допомогою гвинтового механізму опорного колеса встановлюють необхідну глибину оранки, після чого приступають до роботи. Під час проведення щозмінного технічного обслуговування і необхідності замінити лемеші, плуг опускають, попередньо підклавши невелику підставку під стійку 2 одного з корпусів. Вивернувши фіксатор 5, простим рухом в поперечному напрямі до стінки борозни та до себе леміш 4 звільняється з продовгуватих отворів 7 стійки 2 і знімається з неї. Встановлення лемеша 4 здійснюється в зворотному порядку. Після заміни всіх лемешів 4 підставку переставляють під інший корпус 2 і замінюють леміш 4, що залишився. 1 UA 84894 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Плуг, що включає раму з причіпним пристроєм, корпуси з лемешами та полицями, передплужники та опорне колесо з гвинтовим механізмом, який відрізняється тим, що в стійках корпуса виконані продовгуваті отвори, а лемеші оснащені Г-подібними захватами. 3 UA 84894 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
