Спосіб зведення берегозахисної споруди

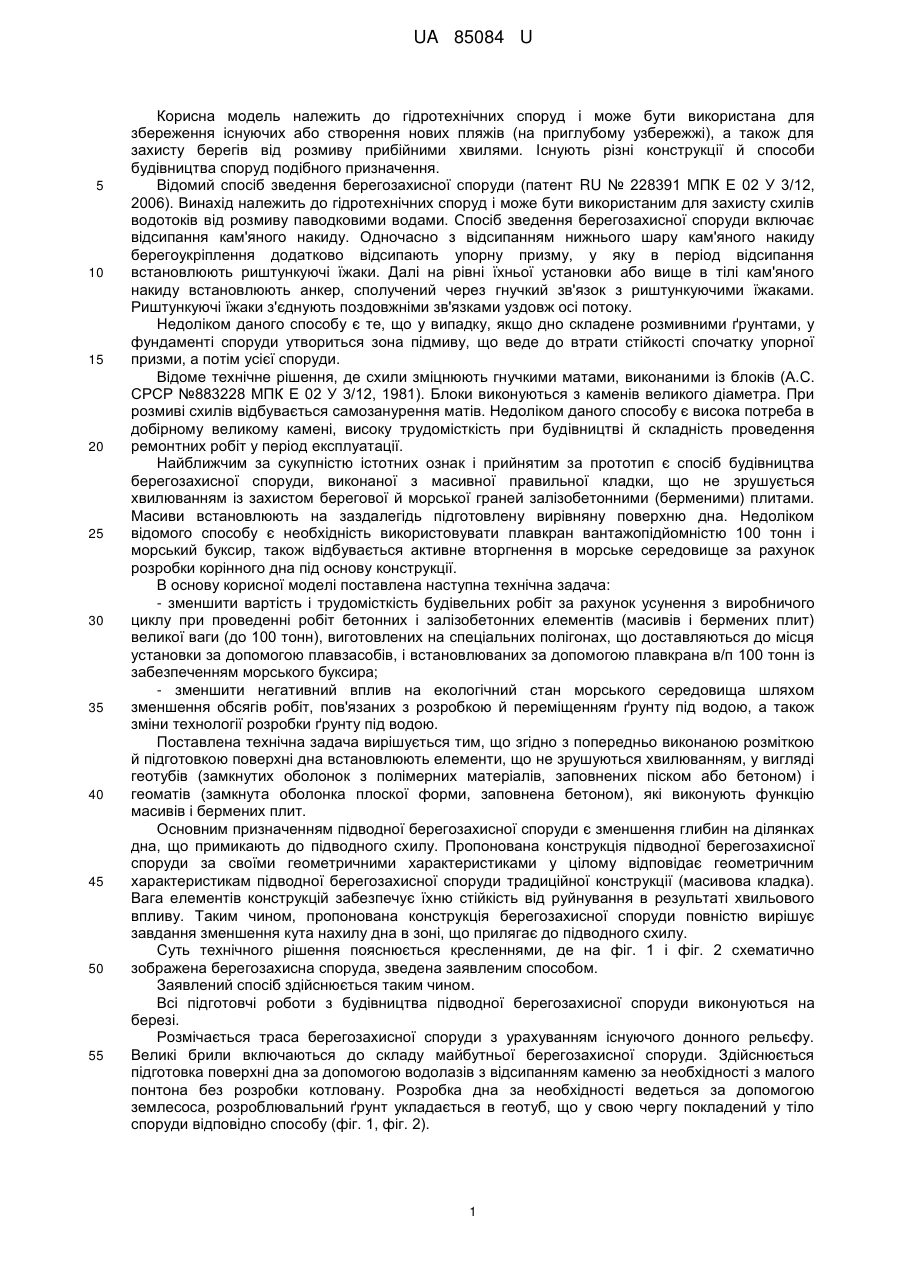

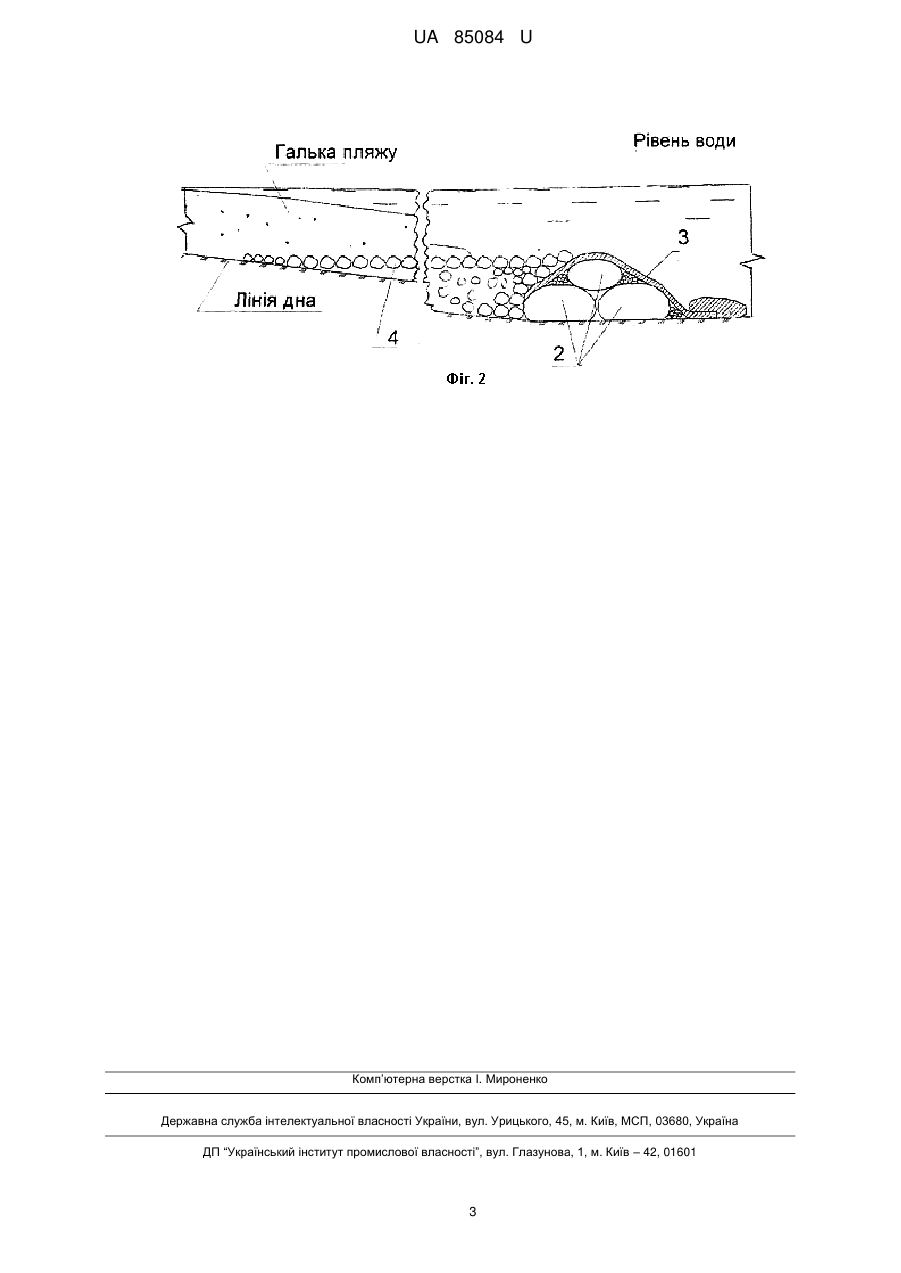

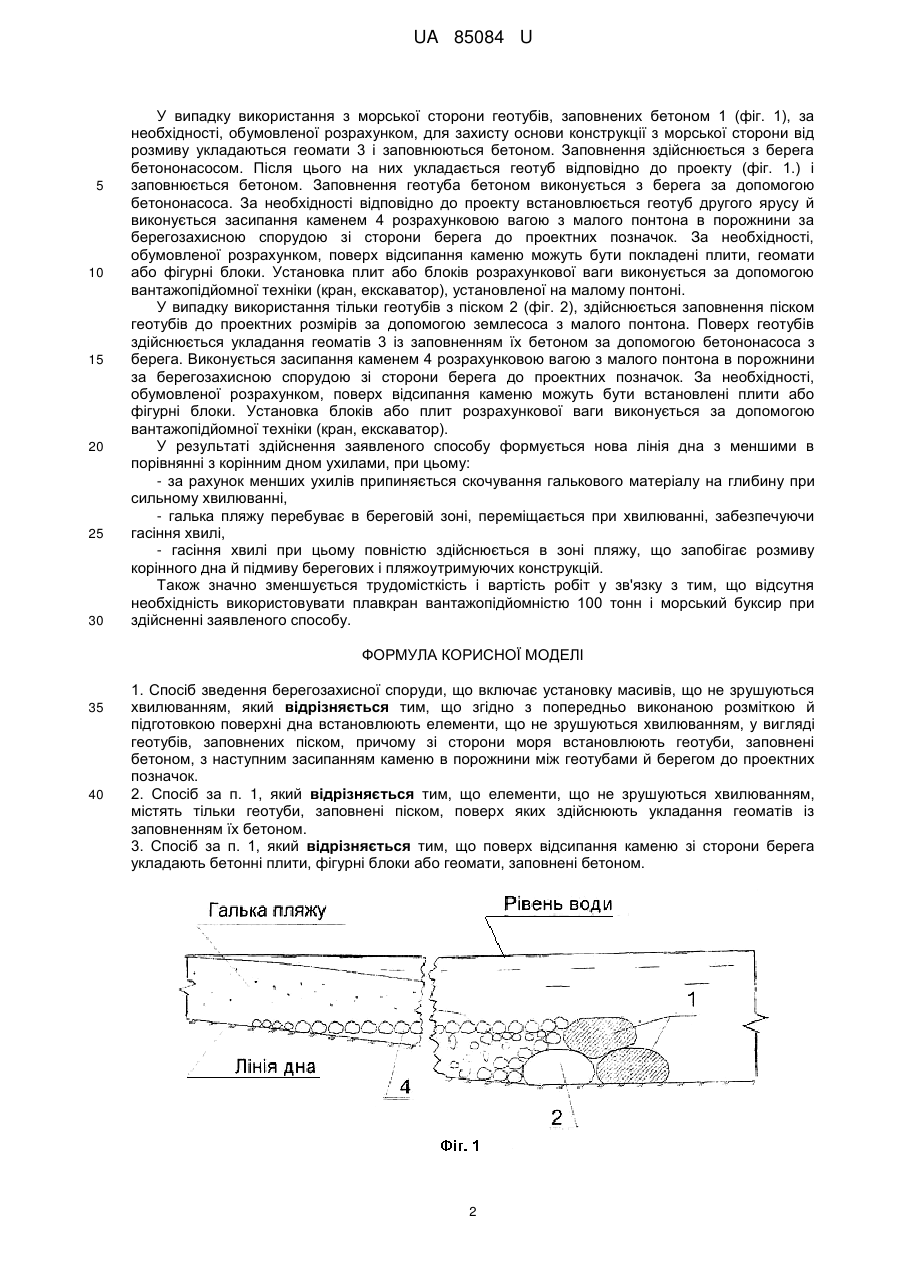

Реферат: Спосіб зведення берегозахисної споруди включає установку масивів, що не зрушуються хвилюванням. Згідно з попередньо виконаною розміткою й підготовкою поверхні дна встановлюють елементи, що не зрушуються хвилюванням, у вигляді геотубів, заповнених піском. При цьому зі сторони моря встановлюють геотуби, заповнені бетоном, з наступним засипанням каменю в порожнини між геотубами й берегом до проектних позначок. UA 85084 U (12) UA 85084 U UA 85084 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гідротехнічних споруд і може бути використана для збереження існуючих або створення нових пляжів (на приглубому узбережжі), а також для захисту берегів від розмиву прибійними хвилями. Існують різні конструкції й способи будівництва споруд подібного призначення. Відомий спосіб зведення берегозахисної споруди (патент RU № 228391 МПК Е 02 У 3/12, 2006). Винахід належить до гідротехнічних споруд і може бути використаним для захисту схилів водотоків від розмиву паводковими водами. Спосіб зведення берегозахисної споруди включає відсипання кам'яного накиду. Одночасно з відсипанням нижнього шару кам'яного накиду берегоукріплення додатково відсипають упорну призму, у яку в період відсипання встановлюють риштункуючі їжаки. Далі на рівні їхньої установки або вище в тілі кам'яного накиду встановлюють анкер, сполучений через гнучкий зв'язок з риштункуючими їжаками. Риштункуючі їжаки з'єднують поздовжніми зв'язками уздовж осі потоку. Недоліком даного способу є те, що у випадку, якщо дно складене розмивними ґрунтами, у фундаменті споруди утвориться зона підмиву, що веде до втрати стійкості спочатку упорної призми, а потім усієї споруди. Відоме технічне рішення, де схили зміцнюють гнучкими матами, виконаними із блоків (А.С. СРСР №883228 МПК Е 02 У 3/12, 1981). Блоки виконуються з каменів великого діаметра. При розмиві схилів відбувається самозанурення матів. Недоліком даного способу є висока потреба в добірному великому камені, високу трудомісткість при будівництві й складність проведення ремонтних робіт у період експлуатації. Найближчим за сукупністю істотних ознак і прийнятим за прототип є спосіб будівництва берегозахисної споруди, виконаної з масивної правильної кладки, що не зрушується хвилюванням із захистом берегової й морської граней залізобетонними (берменими) плитами. Масиви встановлюють на заздалегідь підготовлену вирівняну поверхню дна. Недоліком відомого способу є необхідність використовувати плавкран вантажопідйомністю 100 тонн і морський буксир, також відбувається активне вторгнення в морське середовище за рахунок розробки корінного дна під основу конструкції. В основу корисної моделі поставлена наступна технічна задача: - зменшити вартість і трудомісткість будівельних робіт за рахунок усунення з виробничого циклу при проведенні робіт бетонних і залізобетонних елементів (масивів і бермених плит) великої ваги (до 100 тонн), виготовлених на спеціальних полігонах, що доставляються до місця установки за допомогою плавзасобів, і встановлюваних за допомогою плавкрана в/п 100 тонн із забезпеченням морського буксира; - зменшити негативний вплив на екологічний стан морського середовища шляхом зменшення обсягів робіт, пов'язаних з розробкою й переміщенням ґрунту під водою, а також зміни технології розробки ґрунту під водою. Поставлена технічна задача вирішується тим, що згідно з попередньо виконаною розміткою й підготовкою поверхні дна встановлюють елементи, що не зрушуються хвилюванням, у вигляді геотубів (замкнутих оболонок з полімерних матеріалів, заповнених піском або бетоном) і геоматів (замкнута оболонка плоскої форми, заповнена бетоном), які виконують функцію масивів і бермених плит. Основним призначенням підводної берегозахисної споруди є зменшення глибин на ділянках дна, що примикають до підводного схилу. Пропонована конструкція підводної берегозахисної споруди за своїми геометричними характеристиками у цілому відповідає геометричним характеристикам підводної берегозахисної споруди традиційної конструкції (масивова кладка). Вага елементів конструкцій забезпечує їхню стійкість від руйнування в результаті хвильового впливу. Таким чином, пропонована конструкція берегозахисної споруди повністю вирішує завдання зменшення кута нахилу дна в зоні, що прилягає до підводного схилу. Суть технічного рішення пояснюється кресленнями, де на фіг. 1 і фіг. 2 схематично зображена берегозахисна споруда, зведена заявленим способом. Заявлений спосіб здійснюється таким чином. Всі підготовчі роботи з будівництва підводної берегозахисної споруди виконуються на березі. Розмічається траса берегозахисної споруди з урахуванням існуючого донного рельєфу. Великі брили включаються до складу майбутньої берегозахисної споруди. Здійснюється підготовка поверхні дна за допомогою водолазів з відсипанням каменю за необхідності з малого понтона без розробки котловану. Розробка дна за необхідності ведеться за допомогою землесоса, розроблювальний ґрунт укладається в геотуб, що у свою чергу покладений у тіло споруди відповідно способу (фіг. 1, фіг. 2). 1 UA 85084 U 5 10 15 20 25 30 У випадку використання з морської сторони геотубів, заповнених бетоном 1 (фіг. 1), за необхідності, обумовленої розрахунком, для захисту основи конструкції з морської сторони від розмиву укладаються геомати 3 і заповнюються бетоном. Заповнення здійснюється з берега бетононасосом. Після цього на них укладається геотуб відповідно до проекту (фіг. 1.) і заповнюється бетоном. Заповнення геотуба бетоном виконується з берега за допомогою бетононасоса. За необхідності відповідно до проекту встановлюється геотуб другого ярусу й виконується засипання каменем 4 розрахунковою вагою з малого понтона в порожнини за берегозахисною спорудою зі сторони берега до проектних позначок. За необхідності, обумовленої розрахунком, поверх відсипання каменю можуть бути покладені плити, геомати або фігурні блоки. Установка плит або блоків розрахункової ваги виконується за допомогою вантажопідйомної техніки (кран, екскаватор), установленої на малому понтоні. У випадку використання тільки геотубів з піском 2 (фіг. 2), здійснюється заповнення піском геотубів до проектних розмірів за допомогою землесоса з малого понтона. Поверх геотубів здійснюється укладання геоматів 3 із заповненням їх бетоном за допомогою бетононасоса з берега. Виконується засипання каменем 4 розрахунковою вагою з малого понтона в порожнини за берегозахисною спорудою зі сторони берега до проектних позначок. За необхідності, обумовленої розрахунком, поверх відсипання каменю можуть бути встановлені плити або фігурні блоки. Установка блоків або плит розрахункової ваги виконується за допомогою вантажопідйомної техніки (кран, екскаватор). У результаті здійснення заявленого способу формується нова лінія дна з меншими в порівнянні з корінним дном ухилами, при цьому: - за рахунок менших ухилів припиняється скочування галькового матеріалу на глибину при сильному хвилюванні, - галька пляжу перебуває в береговій зоні, переміщається при хвилюванні, забезпечуючи гасіння хвилі, - гасіння хвилі при цьому повністю здійснюється в зоні пляжу, що запобігає розмиву корінного дна й підмиву берегових і пляжоутримуючих конструкцій. Також значно зменшується трудомісткість і вартість робіт у зв'язку з тим, що відсутня необхідність використовувати плавкран вантажопідйомністю 100 тонн і морський буксир при здійсненні заявленого способу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Спосіб зведення берегозахисної споруди, що включає установку масивів, що не зрушуються хвилюванням, який відрізняється тим, що згідно з попередньо виконаною розміткою й підготовкою поверхні дна встановлюють елементи, що не зрушуються хвилюванням, у вигляді геотубів, заповнених піском, причому зі сторони моря встановлюють геотуби, заповнені бетоном, з наступним засипанням каменю в порожнини між геотубами й берегом до проектних позначок. 2. Спосіб за п. 1, який відрізняється тим, що елементи, що не зрушуються хвилюванням, містять тільки геотуби, заповнені піском, поверх яких здійснюють укладання геоматів із заповненням їх бетоном. 3. Спосіб за п. 1, який відрізняється тим, що поверх відсипання каменю зі сторони берега укладають бетонні плити, фігурні блоки або геомати, заповнені бетоном. 2 UA 85084 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
