Пристрій для очищення прозорої скляної внутрішньої поверхні камери згоряння

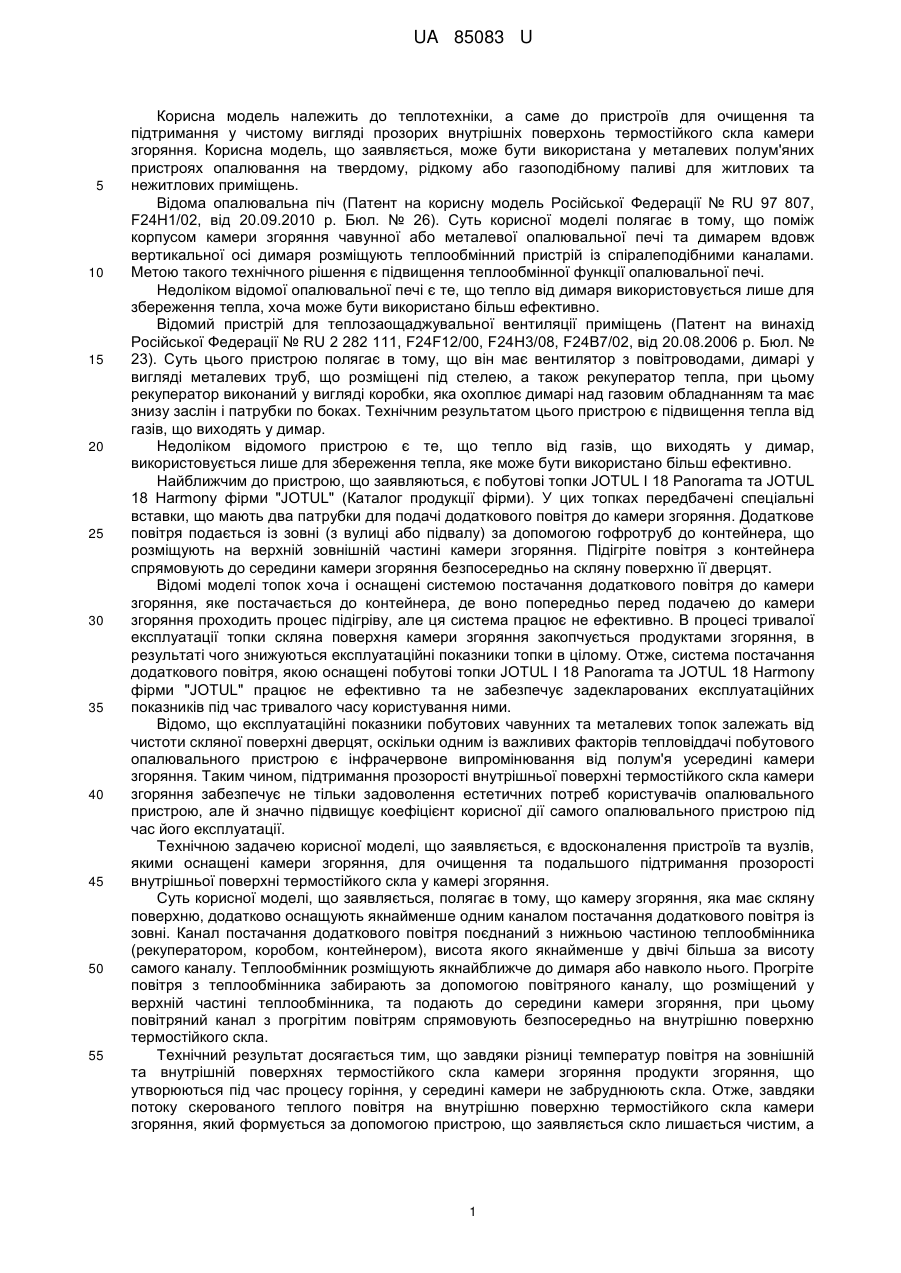

Реферат: Пристрій для очищення прозорої скляної внутрішньої поверхні камери згоряння має канал постачання додаткового повітря до камери згоряння, теплообмінник та канал постачання додаткового прогрітого повітря до середини камери згоряння. Пристрій має якнайменше один канал постачання додаткового атмосферного повітря та приєднаний до нижньої частини теплообмінника, який щонайменше у двічі вищий за канал постачання додаткового атмосферного повітря. При цьому канал подачі прогрітого додаткового атмосферного повітря одним кінцем приєднаний до верхньої частини теплообмінника, а другий кінець каналу подачі прогрітого додаткового атмосферного повітря заведений до середини камери згоряння. UA 85083 U (54) ПРИСТРІЙ ДЛЯ ОЧИЩЕННЯ ПРОЗОРОЇ СКЛЯНОЇ ВНУТРІШНЬОЇ ПОВЕРХНІ КАМЕРИ ЗГОРЯННЯ UA 85083 U UA 85083 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до теплотехніки, а саме до пристроїв для очищення та підтримання у чистому вигляді прозорих внутрішніх поверхонь термостійкого скла камери згоряння. Корисна модель, що заявляється, може бути використана у металевих полум'яних пристроях опалювання на твердому, рідкому або газоподібному паливі для житлових та нежитлових приміщень. Відома опалювальна піч (Патент на корисну модель Російської Федерації № RU 97 807, F24H1/02, від 20.09.2010 р. Бюл. № 26). Суть корисної моделі полягає в тому, що поміж корпусом камери згоряння чавунної або металевої опалювальної печі та димарем вдовж вертикальної осі димаря розміщують теплообмінний пристрій із спіралеподібними каналами. Метою такого технічного рішення є підвищення теплообмінної функції опалювальної печі. Недоліком відомої опалювальної печі є те, що тепло від димаря використовується лише для збереження тепла, хоча може бути використано більш ефективно. Відомий пристрій для теплозаощаджувальної вентиляції приміщень (Патент на винахід Російської Федерації № RU 2 282 111, F24F12/00, F24H3/08, F24B7/02, від 20.08.2006 р. Бюл. № 23). Суть цього пристрою полягає в тому, що він має вентилятор з повітроводами, димарі у вигляді металевих труб, що розміщені під стелею, а також рекуператор тепла, при цьому рекуператор виконаний у вигляді коробки, яка охоплює димарі над газовим обладнанням та має знизу заслін і патрубки по боках. Технічним результатом цього пристрою є підвищення тепла від газів, що виходять у димар. Недоліком відомого пристрою є те, що тепло від газів, що виходять у димар, використовується лише для збереження тепла, яке може бути використано більш ефективно. Найближчим до пристрою, що заявляються, є побутові топки JOTUL І 18 Panorama та JOTUL 18 Harmony фірми "JOTUL" (Каталог продукції фірми). У цих топках передбачені спеціальні вставки, що мають два патрубки для подачі додаткового повітря до камери згоряння. Додаткове повітря подається із зовні (з вулиці або підвалу) за допомогою гофротруб до контейнера, що розміщують на верхній зовнішній частині камери згоряння. Підігріте повітря з контейнера спрямовують до середини камери згоряння безпосередньо на скляну поверхню її дверцят. Відомі моделі топок хоча і оснащені системою постачання додаткового повітря до камери згоряння, яке постачається до контейнера, де воно попередньо перед подачею до камери згоряння проходить процес підігріву, але ця система працює не ефективно. В процесі тривалої експлуатації топки скляна поверхня камери згоряння закопчується продуктами згоряння, в результаті чого знижуються експлуатаційні показники топки в цілому. Отже, система постачання додаткового повітря, якою оснащені побутові топки JOTUL І 18 Panorama та JOTUL 18 Harmony фірми "JOTUL" працює не ефективно та не забезпечує задекларованих експлуатаційних показників під час тривалого часу користування ними. Відомо, що експлуатаційні показники побутових чавунних та металевих топок залежать від чистоти скляної поверхні дверцят, оскільки одним із важливих факторів тепловіддачі побутового опалювального пристрою є інфрачервоне випромінювання від полум'я усередині камери згоряння. Таким чином, підтримання прозорості внутрішньої поверхні термостійкого скла камери згоряння забезпечує не тільки задоволення естетичних потреб користувачів опалювального пристрою, але й значно підвищує коефіцієнт корисної дії самого опалювального пристрою під час його експлуатації. Технічною задачею корисної моделі, що заявляється, є вдосконалення пристроїв та вузлів, якими оснащені камери згоряння, для очищення та подальшого підтримання прозорості внутрішньої поверхні термостійкого скла у камері згоряння. Суть корисної моделі, що заявляється, полягає в тому, що камеру згоряння, яка має скляну поверхню, додатково оснащують якнайменше одним каналом постачання додаткового повітря із зовні. Канал постачання додаткового повітря поєднаний з нижньою частиною теплообмінника (рекуператором, коробом, контейнером), висота якого якнайменше у двічі більша за висоту самого каналу. Теплообмінник розміщують якнайближче до димаря або навколо нього. Прогріте повітря з теплообмінника забирають за допомогою повітряного каналу, що розміщений у верхній частині теплообмінника, та подають до середини камери згоряння, при цьому повітряний канал з прогрітим повітрям спрямовують безпосередньо на внутрішню поверхню термостійкого скла. Технічний результат досягається тим, що завдяки різниці температур повітря на зовнішній та внутрішній поверхнях термостійкого скла камери згоряння продукти згоряння, що утворюються під час процесу горіння, у середині камери не забруднюють скла. Отже, завдяки потоку скерованого теплого повітря на внутрішню поверхню термостійкого скла камери згоряння, який формується за допомогою пристрою, що заявляється скло лишається чистим, а 1 UA 85083 U 5 10 15 20 25 30 коефіцієнт корисної дії опалювального пристрою лишається незмінним від задекларованого виробником такого опалювального пристрою. На фігурі 1 (Пристрій для очищення прозорої скляної внутрішньої поверхні камери згоряння) зображено конструкцію пристрою, що заявляється (варіант 1). На фігурі 2 (Пристрій для очищення прозорої скляної внутрішньої поверхні камери згоряння) зображено конструкцію пристрою, що заявляється (варіант 2). Приклади реалізації рішення, що заявляється. Приклад 1. Чавунний або металевий опалювальний пристрій додатково оснащують пристроєм, що заявляється. Через якнайменше один повітряний канал (1) подають додаткове атмосферне повітря, яке беруть з вулиці або підвалу. Канал постачання додаткового повітря поєднаний з нижньою частиною теплообмінника (2), висота якого якнайменше у двічі більша за висоту самого каналу. Теплообмінник (2) являє собою кільцеподібний контейнер, який розміщують навколо димаря (3). Прогріте повітря з теплообмінника (2) забирають за допомогою повітряного каналу (4), що розміщений у верхній частині теплообмінника (2), та подають до середини камери згоряння (5), при цьому повітряний канал (4) з прогрітим повітрям спрямовують безпосередньо на внутрішню поверхню термостійкого скла (6). Приклад 2. Чавунний або металевий опалювальний пристрій додатково оснащують пристроєм, що заявляється. Через якнайменше один повітряний канал (7) подають додаткове атмосферне повітря, яке беруть з вулиці або підвалу. Канал постачання додаткового повітря поєднаний з нижньою частиною теплообмінника (8), висота якого якнайменше у двічі більша за висоту самого каналу. Теплообмінник (8) являє собою контейнер, який розміщують якнайближче до димаря (9). Прогріте повітря з теплообмінника (8) забирають за допомогою повітряного каналу (10), що розміщений у верхній частині теплообмінника (8), та подають до середини камери згоряння (11), при цьому повітряний канал (10) з прогрітим повітрям спрямовують безпосередньо на внутрішню поверхню термостійкого скла (12). Таким чином, пристрій, що заявляється, може бути використаний для оснащення будь-яких металевих полум'яних пристроїв опалювання на твердому, рідкому або газоподібному паливі для житлових та нежитлових приміщень. Пристрій, що заявляється, може бути реалізовано на існуючому обладнанні та за допомогою існуючих матеріалів. Пристрій, що заявляється, може бути встановлений як додаткове обладнання для вже існуючих опалювальних пристроїв, або може бути використаний як спеціальний вузол у конструкції нового опалювального пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 1. Пристрій для очищення прозорої скляної внутрішньої поверхні камери згоряння, що має канал постачання додаткового повітря до камери згоряння, теплообмінник та канал постачання додаткового прогрітого повітря до середини камери згоряння, який відрізняється тим, що пристрій має якнайменше один канал постачання додаткового атмосферного повітря та приєднаний до нижньої частини теплообмінника, який щонайменше у двічі вищий за канал постачання додаткового атмосферного повітря, при цьому канал подачі прогрітого додаткового атмосферного повітря одним кінцем приєднаний до верхньої частини теплообмінника, а другий кінець каналу подачі прогрітого додаткового атмосферного повітря заведений до середини камери згоряння. 2. Пристрій для очищення прозорої скляної внутрішньої поверхні камери згоряння за п. 1, який відрізняється тим, що другий кінець каналу подачі прогрітого додаткового атмосферного повітря заведений до середини камери згоряння та направлений на внутрішню поверхню термостійкого скла. 3. Пристрій для очищення прозорої скляної внутрішньої поверхні камери згоряння за п. 1, який відрізняється тим, що теплообмінник виконано у вигляді порожнистого кільцеподібного контейнера, який розміщено навколо димаря. 4. Пристрій для очищення прозорої скляної внутрішньої поверхні камери згоряння за п. 1, який відрізняється тим, що теплообмінник виконано у вигляді порожнистого контейнера, який розміщено якнайближче до димаря. 2 UA 85083 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
