Пристрій для транспортування завантажувальних решіток в печі для термічної обробки

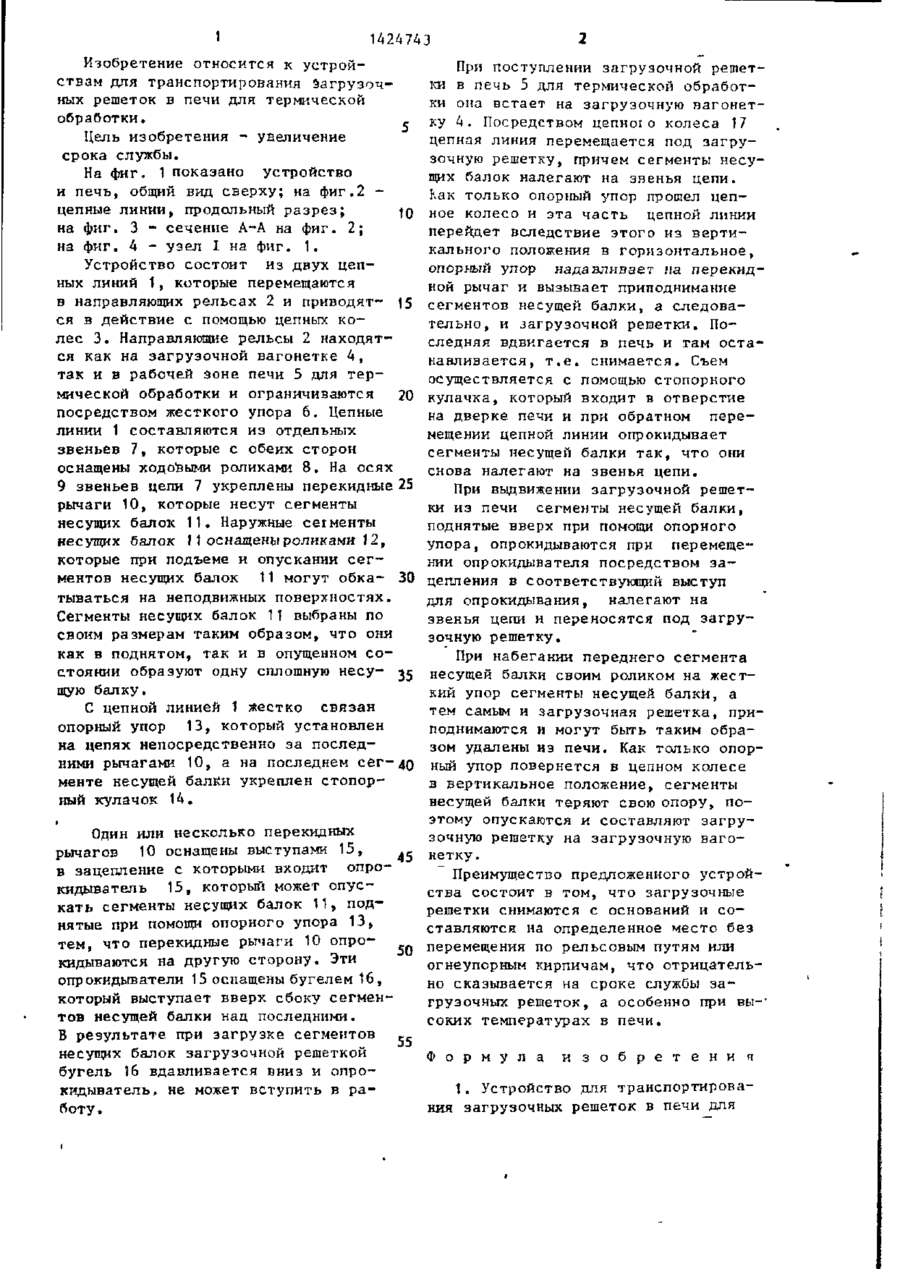

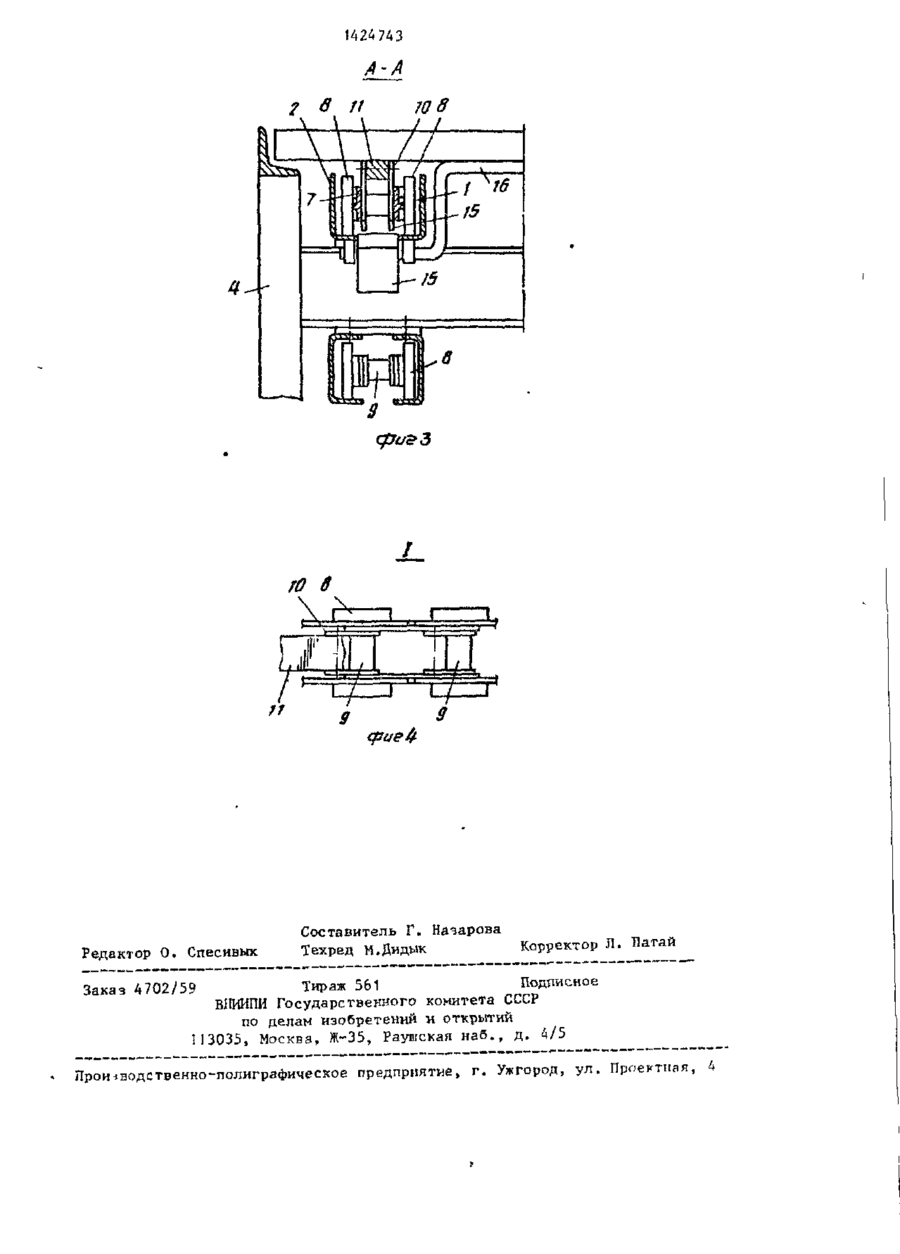

Изобретение относится к устройстпам дня транспортирования загрузоч ных решеток в печи для термической обработки. Цель изобретения - увеличение срока службы. Устройство состоит из одной или нескольких цепных линий 1, которые перемещаются в направляющих рельсах 2, проходящих также в печи 5 для термической обработки. Звенья 7 цепи снабжены на обращенном к печи конце цепных линий имеющими возможность поворота перекидными рычагами 10, на которых укреплены сегменты несущей балки. Подъем и опускание сегментов несущей балки осуществляется с помощью опорных упоров и стопорных кулачков. 3 з.п.ф-лы, 4 ил. 1 1424743 Изобретение относится к устройствам для транспортирования Загрузочных решеток в печи для термической обработки. _ Цель изобретения - увеличение срока службы. На фиг. 1 показано устройство и печь, общий вид сверху; на фиг.2 цепные линии, продольный разрез; fg на фиг. 3 - сечение А-А на фиг. 2; на фиг. 4 - узел I на фиг. 1. Устройство состоит из двух цепных линий 1, которые перемещаются в направляющих рельсах 2 и приводят- 15 ся в действие с помощью цепных колес 3. Направляющие рельсы 2 находятся как на загрузочной вагонетке 4, так и в рабочей зоне печи 5 для термической обработки и ограничиваются 20 посредством жесткого упора 6. Цепные линии 1 составляются из отдельных звеньев 7, которые с обеих сторон оснащены ходовыми роликами 8. На осях 9 звеньев цепи 7 укреплены перекидные 25 рычаги 10, которые несут сегменты несущих балок 11. Наружные сегменты несущих балок 11 оснащены роликами 1 2, которые при подъеме и опускании сегментов несущих балок 11 могут обка- 30 тываться на неподвижных поверхностях. Сегменты несущих балок 11 выбраны по своим размерам таким образом, что они как в поднятом, так и в опущенном состоянии образуют одну сплошную несу- 35 щую балку. При поступлении загрузочной решетки в печь 5 для термической обработки она встает на загрузочную вагонетку 4 . Посредством цепної о колеса 17 цепная линия перемещается под з а г р у зочную решетку, причем сегменты несущих балок налегают на звенья цепи. Как только опорный упор прошел цепное колесо и эта ч а с т ь цепной линии перейдет вследствие этого из вертикального положения в горизонтальное, опорный упор надавливает на перекидной рычаг и вызывает приподнимание сегментов несущей балки, а следовательно, и загрузочной решетки. Последняя вдвигается в печь и там останавливается , т . е . снимается. Съем осуществляется с помощью стопорного кулачка, который входит в отверстие на дверке печи и при обратном перемещении цепной линии опрокидывает сегменты несущей балки т а к , что они снова налегают на звенья цепи. При выдвижении загрузочной решетки из печи сегменты несущей балки, поднятые вверх при помощи опорного упора, опрокидываются при перемещении опрокидывателя посредством з а цепления в соответствующий выступ для опрокидывания, налегают на звенья цепи и переносятся под з а г р у зочную решетку. При набегании переднего сегмента несущей балки своим роликом на жесткий упор сегменты несущей балки, а С цепной линией Ї жестко связан тем самым и загрузочная решетка, приопорный упор 13, который установлен поднимаются и могут быть таким обрана цепях непосредственно за последзом удалены из печи. Как только опорними рычагами 10, а на последнем сег-40 ный упор повернется в цепном колесе менте несущей балки укреплен стопорв вертикальное положение, сегменты ный кулачок 14. несущей балки теряют свою опору, поэтому опускаются и составляют з а г р у Один или несколько перекидных зочную решетку на загрузочную вагорычагов 10 оснащены выступами 15, 45 нетку. в зацепление с которыми входит опроПреимущество предложенного устройкидыватель 15, который может опусства состоит в том, что загрузочные кать сегменты несущих балок 11, подрешетки снимаются с оснований и с о нятые при помощи опорного упора 13, ставляются на определенное место без тем, что перекидные рычаги 10 опро- 50 перемещения по рельсовым путям или кидываются на другую сторону. Эти огнеупорным кирпичам, что отрицательопрокидыватели 15 оснащены бугелем 16, но сказывается на сроке службы з а который выступает вверх сбоку сегменгрузочных решеток, а особенно при вытов несущей балки над последними. соких температурах в печи» В результате при загрузке сегментов 55 несущих балок загрузочной решеткой Ф о р м у л а и з о б р е т е н и я бугель 16 вдавливается вниз и опро1. Устройство для транспортировакидыватель, не может вступить в рания загрузочных решеток в печи для боту. 1424743 термической обработки, содержащее одну или несколько несущих загрузочные решетки цепных линий, образован_ ных из отдельных звеньев цепи с ходовыми роликами и имеющих возможность перемещения посредством цепных з в е з дочек от загрузочной вагонетки f по направляющим рельсам, расположенным в печи, о т л и ч а ю щ е е с я тем, Ю что, с целью увеличения срока службы, устройство снабжено расположенными на переднем участке цепных линий по направлению к печи на длине, соответствующей длине загрузочной решетки, Ї5 и укрепленными посредством осей каждого звена цепи двумя перекидными рычагами, имеющими возможность поворота по направлению вверх, и несущей балкой, выполненной в виде сегментов, 20 укрепленных на перекидных рычагах, при этом на цепях непосредственно за последними перекидными рычагами > І і * установлены упоры, а на последнем сегменте несущей балки - стопорный кулачок. 2. Устройство по п . 1, о т л ич а ю щ е е с я тем, что сегмент несущей балки установлен по меньшей мере на двух звеньях цепи. 3 . Устройство по л п . 1 и 2, о т л и ч а ю щ е е с я тем, что первый и последний сегменты несущей балки выполнены с роликами на передних т о р цах. 4 . Устройство по п. 1, о т л и ч а ю щ е е с я тем, что цепные л и нии установлены на загрузочной в а г о нетке с одним по крайней мере опрокидывателем, входящим в зацепление с выступами опрокидывающих рычагов, и бугелем, который укреплен по боковым сторонам сегментов несущей балки, подпружинен и выступает над уровнем сегментов несущей балки. 1424743 A-A 2 в П \ \ \ \\Л1/ 70 8 / / \ \ 4 дтпд ГО 8 IP , j I / Редактор 0. Спесивых Ш. Составитель Г. Назарова Техред М.Дидык Заказ 4702/59 Тираж 561 . ВІ1ИИПИ Государственного комитета СССР по делам изобретений и открытий П3035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
