Спосіб подання візуальної рекламної або пізнавальної інформації за допомогою напівпровідникових лазерів та твердотільних лазерів з діодним накачуванням

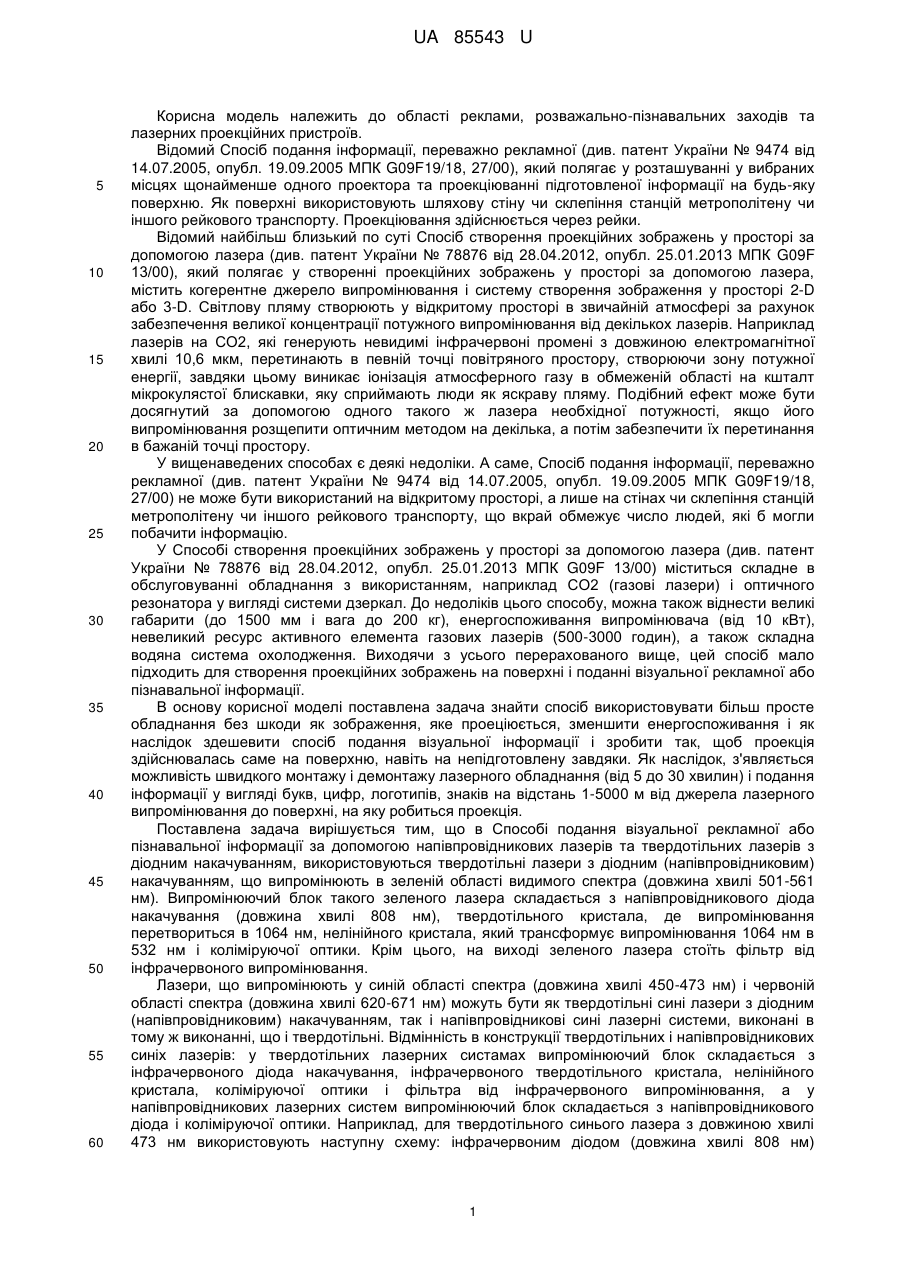

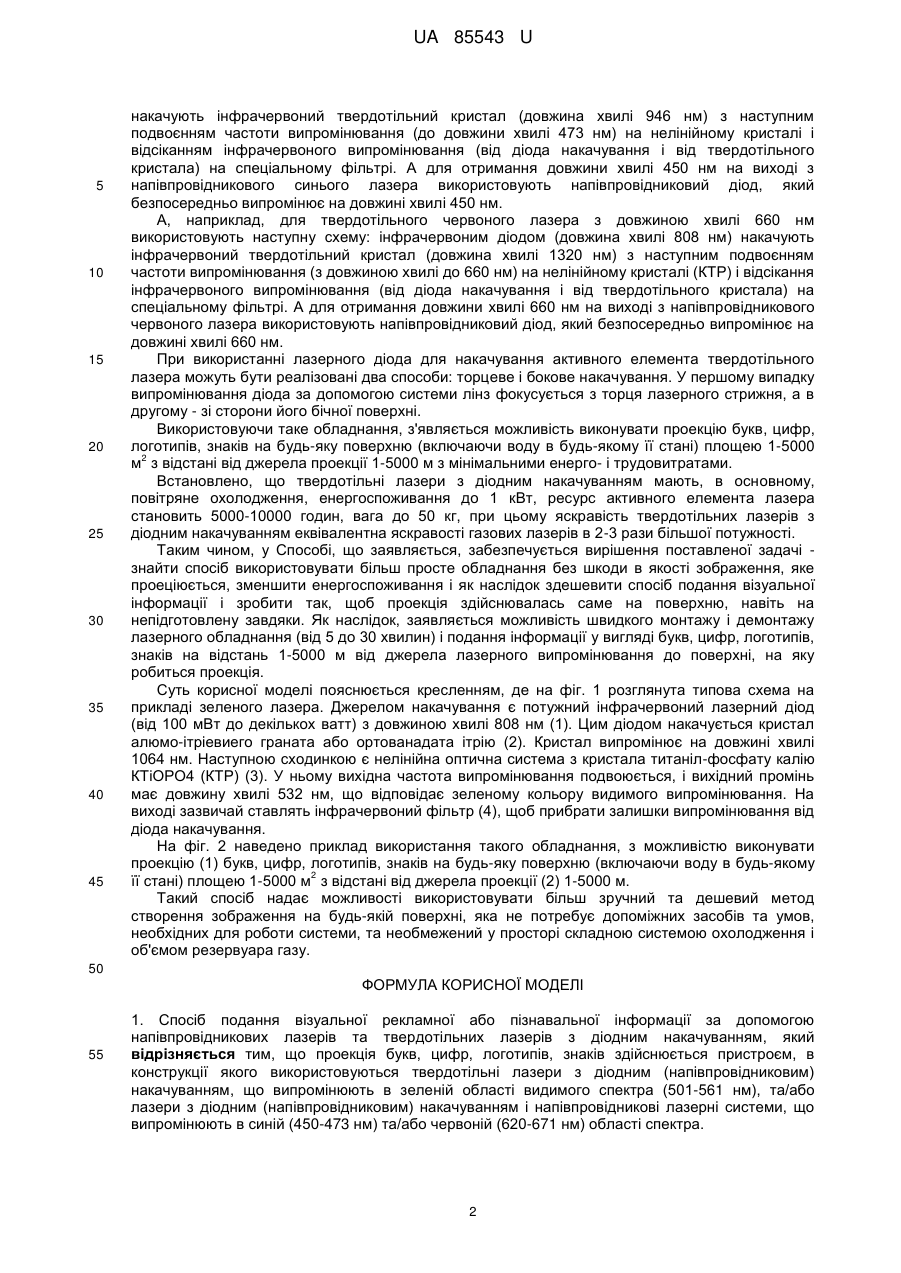

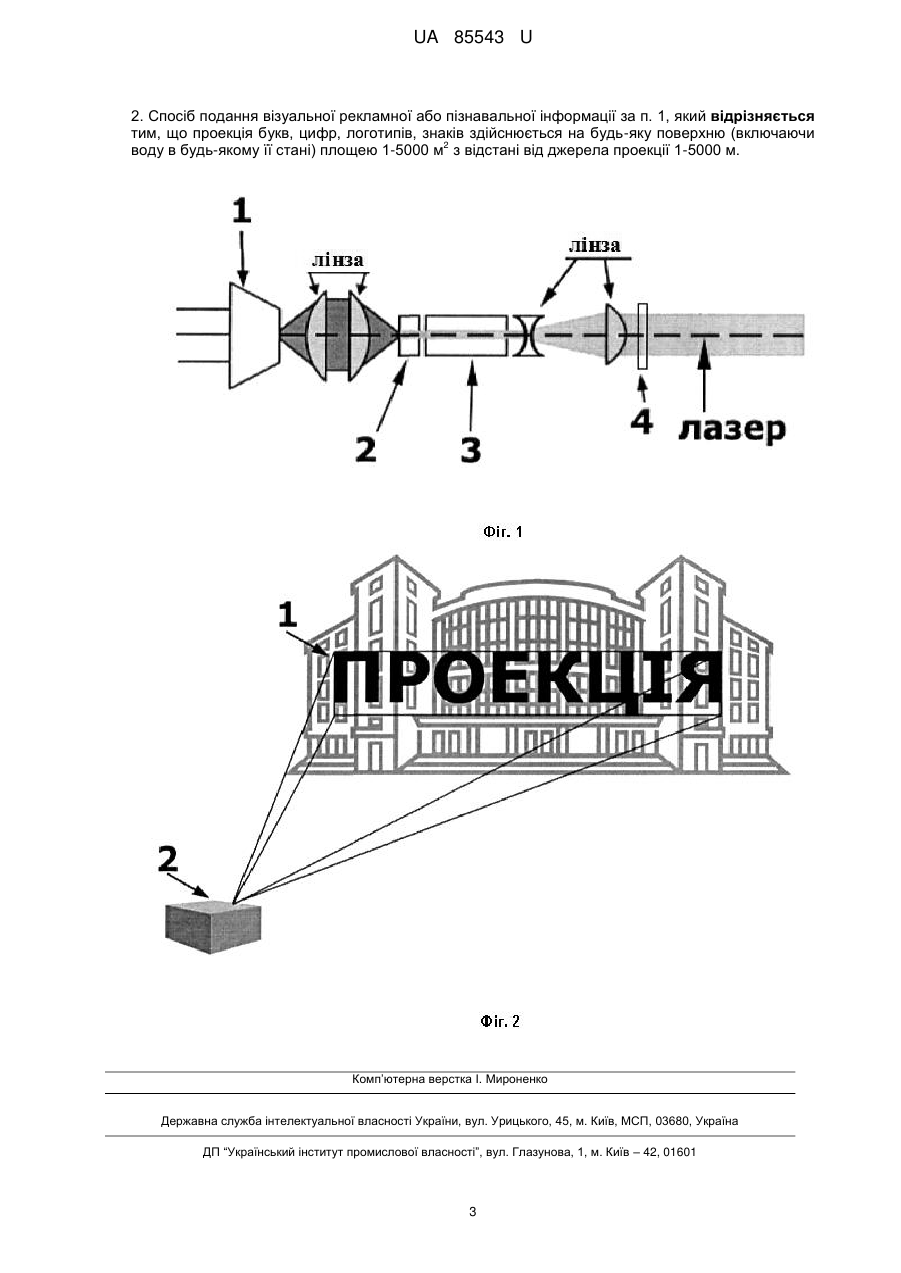

Реферат: Спосіб подання візуальної рекламної або пізнавальної інформації за допомогою напівпровідникових лазерів та твердотільних лазерів з діодним накачуванням. Крім цього, проекція букв, цифр, логотипів, знаків здійснюється пристроєм, в конструкції якого використовуються твердотільні лазери з діодним (напівпровідниковим) накачуванням, що випромінюють в зеленій області видимого спектра (501-561 нм), та/або лазери з діодним (напівпровідниковим) накачуванням і напівпровідникові лазерні системи, що випромінюють в синій (450-473 нм) та/або червоній (620-671 нм) області спектра. UA 85543 U (54) СПОСІБ ПОДАННЯ ВІЗУАЛЬНОЇ РЕКЛАМНОЇ АБО ПІЗНАВАЛЬНОЇ ІНФОРМАЦІЇ ЗА ДОПОМОГОЮ НАПІВПРОВІДНИКОВИХ ЛАЗЕРІВ ТА ТВЕРДОТІЛЬНИХ ЛАЗЕРІВ З ДІОДНИМ НАКАЧУВАННЯМ UA 85543 U UA 85543 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області реклами, розважально-пізнавальних заходів та лазерних проекційних пристроїв. Відомий Спосіб подання інформації, переважно рекламної (див. патент України № 9474 від 14.07.2005, опубл. 19.09.2005 МПК G09F19/18, 27/00), який полягає у розташуванні у вибраних місцях щонайменше одного проектора та проекціюванні підготовленої інформації на будь-яку поверхню. Як поверхні використовують шляхову стіну чи склепіння станцій метрополітену чи іншого рейкового транспорту. Проекціювання здійснюється через рейки. Відомий найбільш близький по суті Спосіб створення проекційних зображень у просторі за допомогою лазера (див. патент України № 78876 від 28.04.2012, опубл. 25.01.2013 МПК G09F 13/00), який полягає у створенні проекційних зображень у просторі за допомогою лазера, містить когерентне джерело випромінювання і систему створення зображення у просторі 2-D або 3-D. Світлову пляму створюють у відкритому просторі в звичайній атмосфері за рахунок забезпечення великої концентрації потужного випромінювання від декількох лазерів. Наприклад лазерів на СО2, які генерують невидимі інфрачервоні промені з довжиною електромагнітної хвилі 10,6 мкм, перетинають в певній точці повітряного простору, створюючи зону потужної енергії, завдяки цьому виникає іонізація атмосферного газу в обмеженій області на кшталт мікрокулястої блискавки, яку сприймають люди як яскраву пляму. Подібний ефект може бути досягнутий за допомогою одного такого ж лазера необхідної потужності, якщо його випромінювання розщепити оптичним методом на декілька, а потім забезпечити їх перетинання в бажаній точці простору. У вищенаведених способах є деякі недоліки. А саме, Спосіб подання інформації, переважно рекламної (див. патент України № 9474 від 14.07.2005, опубл. 19.09.2005 МПК G09F19/18, 27/00) не може бути використаний на відкритому просторі, а лише на стінах чи склепіння станцій метрополітену чи іншого рейкового транспорту, що вкрай обмежує число людей, які б могли побачити інформацію. У Способі створення проекційних зображень у просторі за допомогою лазера (див. патент України № 78876 від 28.04.2012, опубл. 25.01.2013 МПК G09F 13/00) міститься складне в обслуговуванні обладнання з використанням, наприклад СО2 (газові лазери) і оптичного резонатора у вигляді системи дзеркал. До недоліків цього способу, можна також віднести великі габарити (до 1500 мм і вага до 200 кг), енергоспоживання випромінювача (від 10 кВт), невеликий ресурс активного елемента газових лазерів (500-3000 годин), а також складна водяна система охолодження. Виходячи з усього перерахованого вище, цей спосіб мало підходить для створення проекційних зображень на поверхні і поданні візуальної рекламної або пізнавальної інформації. В основу корисної моделі поставлена задача знайти спосіб використовувати більш просте обладнання без шкоди як зображення, яке проеціюється, зменшити енергоспоживання і як наслідок здешевити спосіб подання візуальної інформації і зробити так, щоб проекція здійснювалась саме на поверхню, навіть на непідготовлену завдяки. Як наслідок, з'являється можливість швидкого монтажу і демонтажу лазерного обладнання (від 5 до 30 хвилин) і подання інформації у вигляді букв, цифр, логотипів, знаків на відстань 1-5000 м від джерела лазерного випромінювання до поверхні, на яку робиться проекція. Поставлена задача вирішується тим, що в Способі подання візуальної рекламної або пізнавальної інформації за допомогою напівпровідникових лазерів та твердотільних лазерів з діодним накачуванням, використовуються твердотільні лазери з діодним (напівпровідниковим) накачуванням, що випромінюють в зеленій області видимого спектра (довжина хвилі 501-561 нм). Випромінюючий блок такого зеленого лазера складається з напівпровідникового діода накачування (довжина хвилі 808 нм), твердотільного кристала, де випромінювання перетвориться в 1064 нм, нелінійного кристала, який трансформує випромінювання 1064 нм в 532 нм і коліміруючої оптики. Крім цього, на виході зеленого лазера стоїть фільтр від інфрачервоного випромінювання. Лазери, що випромінюють у синій області спектра (довжина хвилі 450-473 нм) і червоній області спектра (довжина хвилі 620-671 нм) можуть бути як твердотільні сині лазери з діодним (напівпровідниковим) накачуванням, так і напівпровідникові сині лазерні системи, виконані в тому ж виконанні, що і твердотільні. Відмінність в конструкції твердотільних і напівпровідникових синіх лазерів: у твердотільних лазерних систамах випромінюючий блок складається з інфрачервоного діода накачування, інфрачервоного твердотільного кристала, нелінійного кристала, коліміруючої оптики і фільтра від інфрачервоного випромінювання, а у напівпровідникових лазерних систем випромінюючий блок складається з напівпровідникового діода і коліміруючої оптики. Наприклад, для твердотільного синього лазера з довжиною хвилі 473 нм використовують наступну схему: інфрачервоним діодом (довжина хвилі 808 нм) 1 UA 85543 U 5 10 15 20 25 30 35 40 45 накачують інфрачервоний твердотільний кристал (довжина хвилі 946 нм) з наступним подвоєнням частоти випромінювання (до довжини хвилі 473 нм) на нелінійному кристалі і відсіканням інфрачервоного випромінювання (від діода накачування і від твердотільного кристала) на спеціальному фільтрі. А для отримання довжини хвилі 450 нм на виході з напівпровідникового синього лазера використовують напівпровідниковий діод, який безпосередньо випромінює на довжині хвилі 450 нм. А, наприклад, для твердотільного червоного лазера з довжиною хвилі 660 нм використовують наступну схему: інфрачервоним діодом (довжина хвилі 808 нм) накачують інфрачервоний твердотільний кристал (довжина хвилі 1320 нм) з наступним подвоєнням частоти випромінювання (з довжиною хвилі до 660 нм) на нелінійному кристалі (КТР) і відсікання інфрачервоного випромінювання (від діода накачування і від твердотільного кристала) на спеціальному фільтрі. А для отримання довжини хвилі 660 нм на виході з напівпровідникового червоного лазера використовують напівпровідниковий діод, який безпосередньо випромінює на довжині хвилі 660 нм. При використанні лазерного діода для накачування активного елемента твердотільного лазера можуть бути реалізовані два способи: торцеве і бокове накачування. У першому випадку випромінювання діода за допомогою системи лінз фокусується з торця лазерного стрижня, а в другому - зі сторони його бічної поверхні. Використовуючи таке обладнання, з'являється можливість виконувати проекцію букв, цифр, логотипів, знаків на будь-яку поверхню (включаючи воду в будь-якому її стані) площею 1-5000 2 м з відстані від джерела проекції 1-5000 м з мінімальними енерго- і трудовитратами. Встановлено, що твердотільні лазери з діодним накачуванням мають, в основному, повітряне охолодження, енергоспоживання до 1 кВт, ресурс активного елемента лазера становить 5000-10000 годин, вага до 50 кг, при цьому яскравість твердотільних лазерів з діодним накачуванням еквівалентна яскравості газових лазерів в 2-3 рази більшої потужності. Таким чином, у Способі, що заявляється, забезпечується вирішення поставленої задачі знайти спосіб використовувати більш просте обладнання без шкоди в якості зображення, яке проеціюється, зменшити енергоспоживання і як наслідок здешевити спосіб подання візуальної інформації і зробити так, щоб проекція здійснювалась саме на поверхню, навіть на непідготовлену завдяки. Як наслідок, заявляється можливість швидкого монтажу і демонтажу лазерного обладнання (від 5 до 30 хвилин) і подання інформації у вигляді букв, цифр, логотипів, знаків на відстань 1-5000 м від джерела лазерного випромінювання до поверхні, на яку робиться проекція. Суть корисної моделі пояснюється кресленням, де на фіг. 1 розглянута типова схема на прикладі зеленого лазера. Джерелом накачування є потужний інфрачервоний лазерний діод (від 100 мВт до декількох ватт) з довжиною хвилі 808 нм (1). Цим діодом накачується кристал алюмо-ітріевиего граната або ортованадата ітрію (2). Кристал випромінює на довжині хвилі 1064 нм. Наступною сходинкою є нелінійна оптична система з кристала титаніл-фосфату калію КТіОРО4 (КТР) (3). У ньому вихідна частота випромінювання подвоюється, і вихідний промінь має довжину хвилі 532 нм, що відповідає зеленому кольору видимого випромінювання. На виході зазвичай ставлять інфрачервоний фільтр (4), щоб прибрати залишки випромінювання від діода накачування. На фіг. 2 наведено приклад використання такого обладнання, з можливістю виконувати проекцію (1) букв, цифр, логотипів, знаків на будь-яку поверхню (включаючи воду в будь-якому 2 її стані) площею 1-5000 м з відстані від джерела проекції (2) 1-5000 м. Такий спосіб надає можливості використовувати більш зручний та дешевий метод створення зображення на будь-якій поверхні, яка не потребує допоміжних засобів та умов, необхідних для роботи системи, та необмежений у просторі складною системою охолодження і об'ємом резервуара газу. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Спосіб подання візуальної рекламної або пізнавальної інформації за допомогою напівпровідникових лазерів та твердотільних лазерів з діодним накачуванням, який відрізняється тим, що проекція букв, цифр, логотипів, знаків здійснюється пристроєм, в конструкції якого використовуються твердотільні лазери з діодним (напівпровідниковим) накачуванням, що випромінюють в зеленій області видимого спектра (501-561 нм), та/або лазери з діодним (напівпровідниковим) накачуванням і напівпровідникові лазерні системи, що випромінюють в синій (450-473 нм) та/або червоній (620-671 нм) області спектра. 2 UA 85543 U 2. Спосіб подання візуальної рекламної або пізнавальної інформації за п. 1, який відрізняється тим, що проекція букв, цифр, логотипів, знаків здійснюється на будь-яку поверхню (включаючи 2 воду в будь-якому її стані) площею 1-5000 м з відстані від джерела проекції 1-5000 м. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
