Спосіб переміщення тягово-транспортної системи за допомогою поштовху колісного рушія в зоні його стиснення та осередку обертання

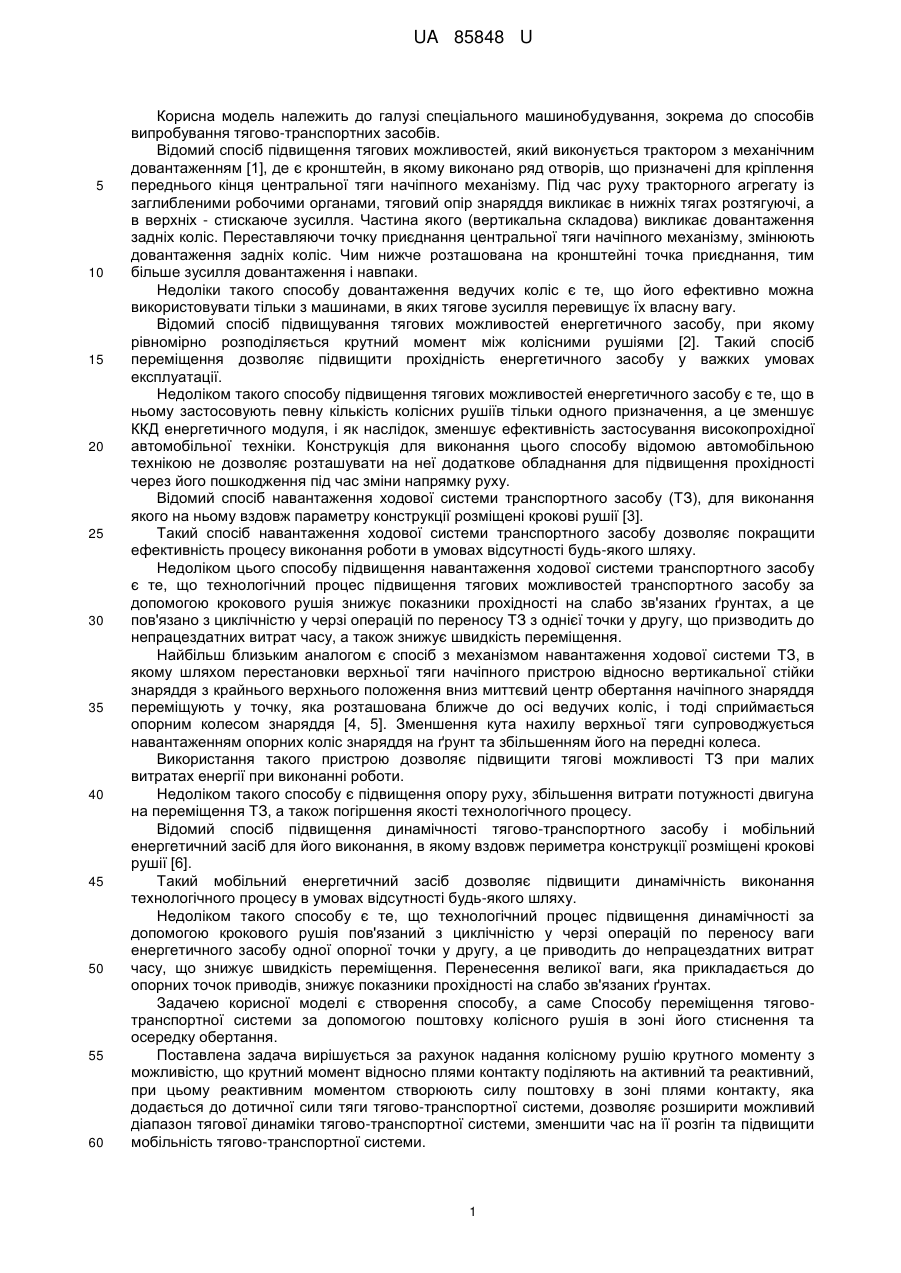

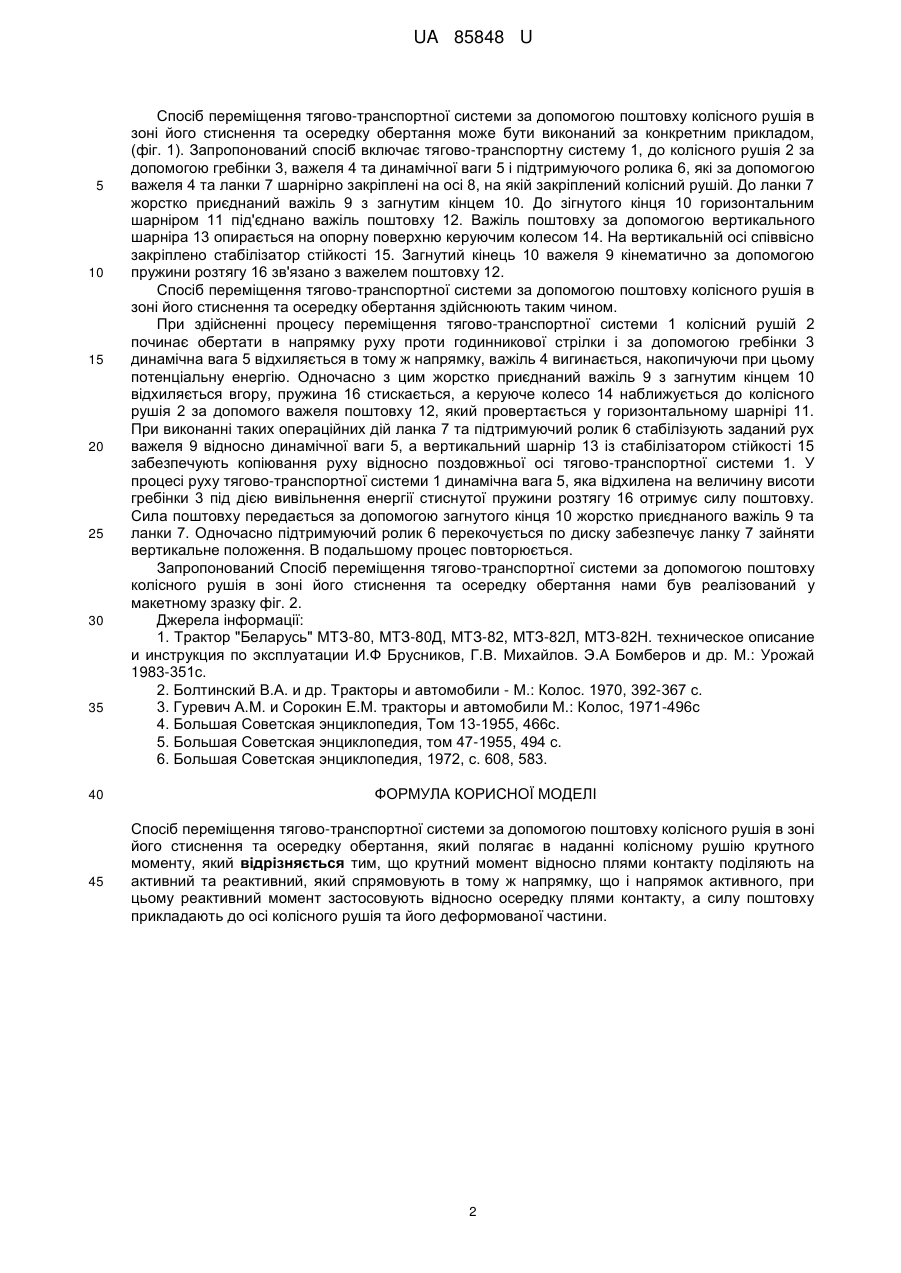

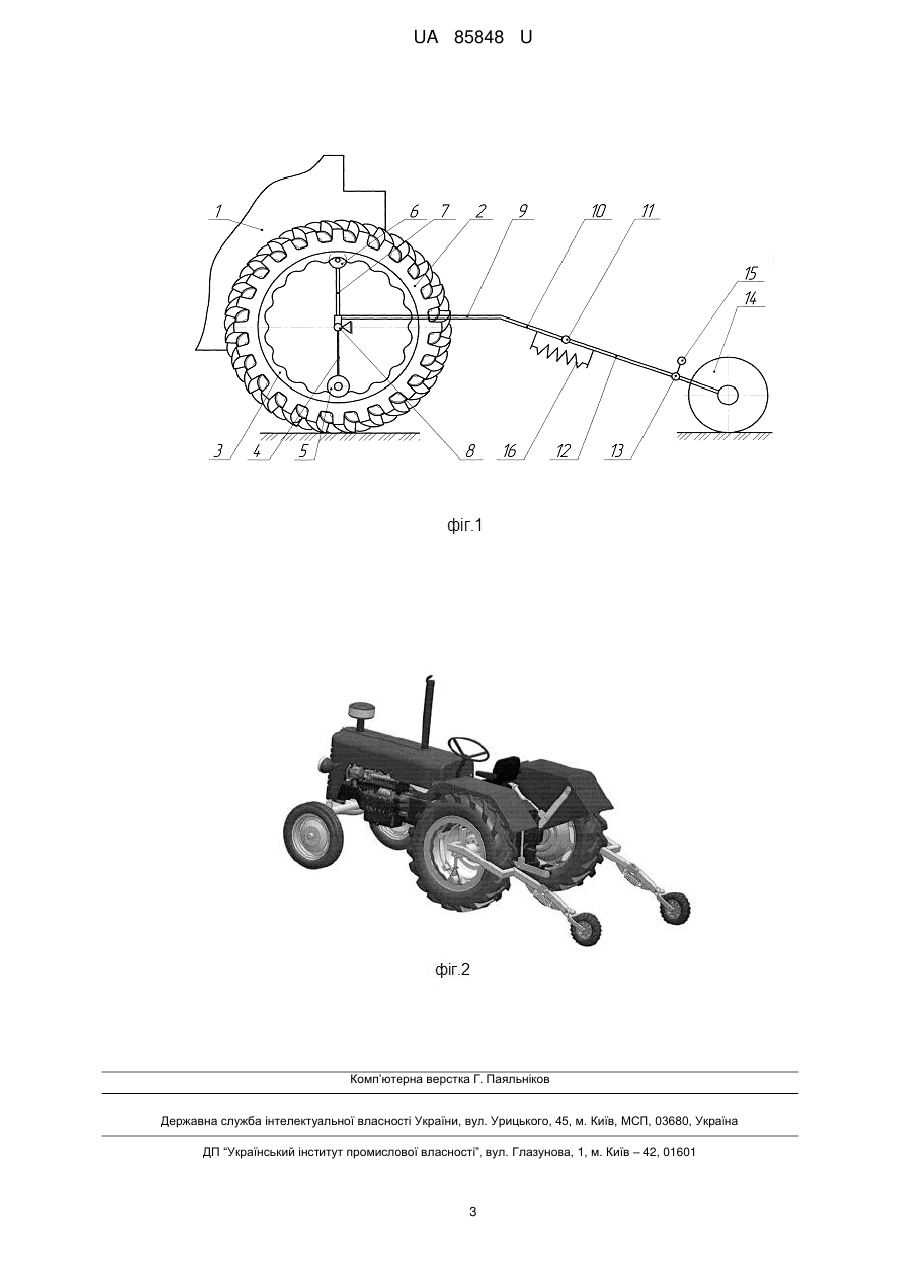

Реферат: Спосіб переміщення тягово-транспортної системи за допомогою поштовху колісного рушія в зоні його стиснення та осередку обертання включає надання колісному рушію крутного моменту. Крутний момент відносно плями контакту поділяють на активний та реактивний, який спрямовують в тому ж напрямку, що і напрямок активного, при цьому реактивний момент застосовують відносно осередку плями контакту, а силу поштовху прикладають до осі колісного рушія та його деформованої частини. UA 85848 U (54) СПОСІБ ПЕРЕМІЩЕННЯ ТЯГОВО-ТРАНСПОРТНОЇ СИСТЕМИ ЗА ДОПОМОГОЮ ПОШТОВХУ КОЛІСНОГО РУШІЯ В ЗОНІ ЙОГО СТИСНЕННЯ ТА ОСЕРЕДКУ ОБЕРТАННЯ UA 85848 U UA 85848 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі спеціального машинобудування, зокрема до способів випробування тягово-транспортних засобів. Відомий спосіб підвищення тягових можливостей, який виконується трактором з механічним довантаженням [1], де є кронштейн, в якому виконано ряд отворів, що призначені для кріплення переднього кінця центральної тяги начіпного механізму. Під час руху тракторного агрегату із заглибленими робочими органами, тяговий опір знаряддя викликає в нижніх тягах розтягуючі, а в верхніх - стискаюче зусилля. Частина якого (вертикальна складова) викликає довантаження задніх коліс. Переставляючи точку приєднання центральної тяги начіпного механізму, змінюють довантаження задніх коліс. Чим нижче розташована на кронштейні точка приєднання, тим більше зусилля довантаження і навпаки. Недоліки такого способу довантаження ведучих коліс є те, що його ефективно можна використовувати тільки з машинами, в яких тягове зусилля перевищує їх власну вагу. Відомий спосіб підвищування тягових можливостей енергетичного засобу, при якому рівномірно розподіляється крутний момент між колісними рушіями [2]. Такий спосіб переміщення дозволяє підвищити прохідність енергетичного засобу у важких умовах експлуатації. Недоліком такого способу підвищення тягових можливостей енергетичного засобу є те, що в ньому застосовують певну кількість колісних рушіїв тільки одного призначення, а це зменшує ККД енергетичного модуля, і як наслідок, зменшує ефективність застосування високопрохідної автомобільної техніки. Конструкція для виконання цього способу відомою автомобільною технікою не дозволяє розташувати на неї додаткове обладнання для підвищення прохідності через його пошкодження під час зміни напрямку руху. Відомий спосіб навантаження ходової системи транспортного засобу (ТЗ), для виконання якого на ньому вздовж параметру конструкції розміщені крокові рушії [3]. Такий спосіб навантаження ходової системи транспортного засобу дозволяє покращити ефективність процесу виконання роботи в умовах відсутності будь-якого шляху. Недоліком цього способу підвищення навантаження ходової системи транспортного засобу є те, що технологічний процес підвищення тягових можливостей транспортного засобу за допомогою крокового рушія знижує показники прохідності на слабо зв'язаних ґрунтах, а це пов'язано з циклічністю у черзі операцій по переносу ТЗ з однієї точки у другу, що призводить до непрацездатних витрат часу, а також знижує швидкість переміщення. Найбільш близьким аналогом є спосіб з механізмом навантаження ходової системи ТЗ, в якому шляхом перестановки верхньої тяги начіпного пристрою відносно вертикальної стійки знаряддя з крайнього верхнього положення вниз миттєвий центр обертання начіпного знаряддя переміщують у точку, яка розташована ближче до осі ведучих коліс, і тоді сприймається опорним колесом знаряддя [4, 5]. Зменшення кута нахилу верхньої тяги супроводжується навантаженням опорних коліс знаряддя на ґрунт та збільшенням його на передні колеса. Використання такого пристрою дозволяє підвищити тягові можливості ТЗ при малих витратах енергії при виконанні роботи. Недоліком такого способу є підвищення опору руху, збільшення витрати потужності двигуна на переміщення ТЗ, а також погіршення якості технологічного процесу. Відомий спосіб підвищення динамічності тягово-транспортного засобу і мобільний енергетичний засіб для його виконання, в якому вздовж периметра конструкції розміщені крокові рушії [6]. Такий мобільний енергетичний засіб дозволяє підвищити динамічність виконання технологічного процесу в умовах відсутності будь-якого шляху. Недоліком такого способу є те, що технологічний процес підвищення динамічності за допомогою крокового рушія пов'язаний з циклічністю у черзі операцій по переносу ваги енергетичного засобу одної опорної точки у другу, а це приводить до непрацездатних витрат часу, що знижує швидкість переміщення. Перенесення великої ваги, яка прикладається до опорних точок приводів, знижує показники прохідності на слабо зв'язаних ґрунтах. Задачею корисної моделі є створення способу, а саме Способу переміщення тяговотранспортної системи за допомогою поштовху колісного рушія в зоні його стиснення та осередку обертання. Поставлена задача вирішується за рахунок надання колісному рушію крутного моменту з можливістю, що крутний момент відносно плями контакту поділяють на активний та реактивний, при цьому реактивним моментом створюють силу поштовху в зоні плями контакту, яка додається до дотичної сили тяги тягово-транспортної системи, дозволяє розширити можливий діапазон тягової динаміки тягово-транспортної системи, зменшити час на її розгін та підвищити мобільність тягово-транспортної системи. 1 UA 85848 U 5 10 15 20 25 30 35 40 45 Спосіб переміщення тягово-транспортної системи за допомогою поштовху колісного рушія в зоні його стиснення та осередку обертання може бути виконаний за конкретним прикладом, (фіг. 1). Запропонований спосіб включає тягово-транспортну систему 1, до колісного рушія 2 за допомогою гребінки 3, важеля 4 та динамічної ваги 5 і підтримуючого ролика 6, які за допомогою важеля 4 та ланки 7 шарнірно закріплені на осі 8, на якій закріплений колісний рушій. До ланки 7 жорстко приєднаний важіль 9 з загнутим кінцем 10. До зігнутого кінця 10 горизонтальним шарніром 11 під'єднано важіль поштовху 12. Важіль поштовху за допомогою вертикального шарніра 13 опирається на опорну поверхню керуючим колесом 14. На вертикальній осі співвісно закріплено стабілізатор стійкості 15. Загнутий кінець 10 важеля 9 кінематично за допомогою пружини розтягу 16 зв'язано з важелем поштовху 12. Спосіб переміщення тягово-транспортної системи за допомогою поштовху колісного рушія в зоні його стиснення та осередку обертання здійснюють таким чином. При здійсненні процесу переміщення тягово-транспортної системи 1 колісний рушій 2 починає обертати в напрямку руху проти годинникової стрілки і за допомогою гребінки 3 динамічна вага 5 відхиляється в тому ж напрямку, важіль 4 вигинається, накопичуючи при цьому потенціальну енергію. Одночасно з цим жорстко приєднаний важіль 9 з загнутим кінцем 10 відхиляється вгору, пружина 16 стискається, а керуюче колесо 14 наближується до колісного рушія 2 за допомого важеля поштовху 12, який провертається у горизонтальному шарнірі 11. При виконанні таких операційних дій ланка 7 та підтримуючий ролик 6 стабілізують заданий рух важеля 9 відносно динамічної ваги 5, а вертикальний шарнір 13 із стабілізатором стійкості 15 забезпечують копіювання руху відносно поздовжньої осі тягово-транспортної системи 1. У процесі руху тягово-транспортної системи 1 динамічна вага 5, яка відхилена на величину висоти гребінки 3 під дією вивільнення енергії стиснутої пружини розтягу 16 отримує силу поштовху. Сила поштовху передається за допомогою загнутого кінця 10 жорстко приєднаного важіль 9 та ланки 7. Одночасно підтримуючий ролик 6 перекочується по диску забезпечує ланку 7 зайняти вертикальне положення. В подальшому процес повторюється. Запропонований Спосіб переміщення тягово-транспортної системи за допомогою поштовху колісного рушія в зоні його стиснення та осередку обертання нами був реалізований у макетному зразку фіг. 2. Джерела інформації: 1. Трактор "Беларусь" МТЗ-80, МТЗ-80Д, МТЗ-82, МТЗ-82Л, МТЗ-82Н. техническое описание и инструкция по эксплуатации И.Ф Брусников, Г.В. Михайлов. Э.А Бомберов и др. М.: Урожай 1983-351с. 2. Болтинский В.А. и др. Тракторы и автомобили - М.: Колос. 1970, 392-367 с. 3. Гуревич A.M. и Сорокин Е.М. тракторы и автомобили М.: Колос, 1971-496с 4. Большая Советская энциклопедия, Том 13-1955, 466с. 5. Большая Советская энциклопедия, том 47-1955, 494 с. 6. Большая Советская энциклопедия, 1972, с. 608, 583. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб переміщення тягово-транспортної системи за допомогою поштовху колісного рушія в зоні його стиснення та осередку обертання, який полягає в наданні колісному рушію крутного моменту, який відрізняється тим, що крутний момент відносно плями контакту поділяють на активний та реактивний, який спрямовують в тому ж напрямку, що і напрямок активного, при цьому реактивний момент застосовують відносно осередку плями контакту, а силу поштовху прикладають до осі колісного рушія та його деформованої частини. 2 UA 85848 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
