Двоступеневий очищувач качанів кукурудзи від листової обгортки

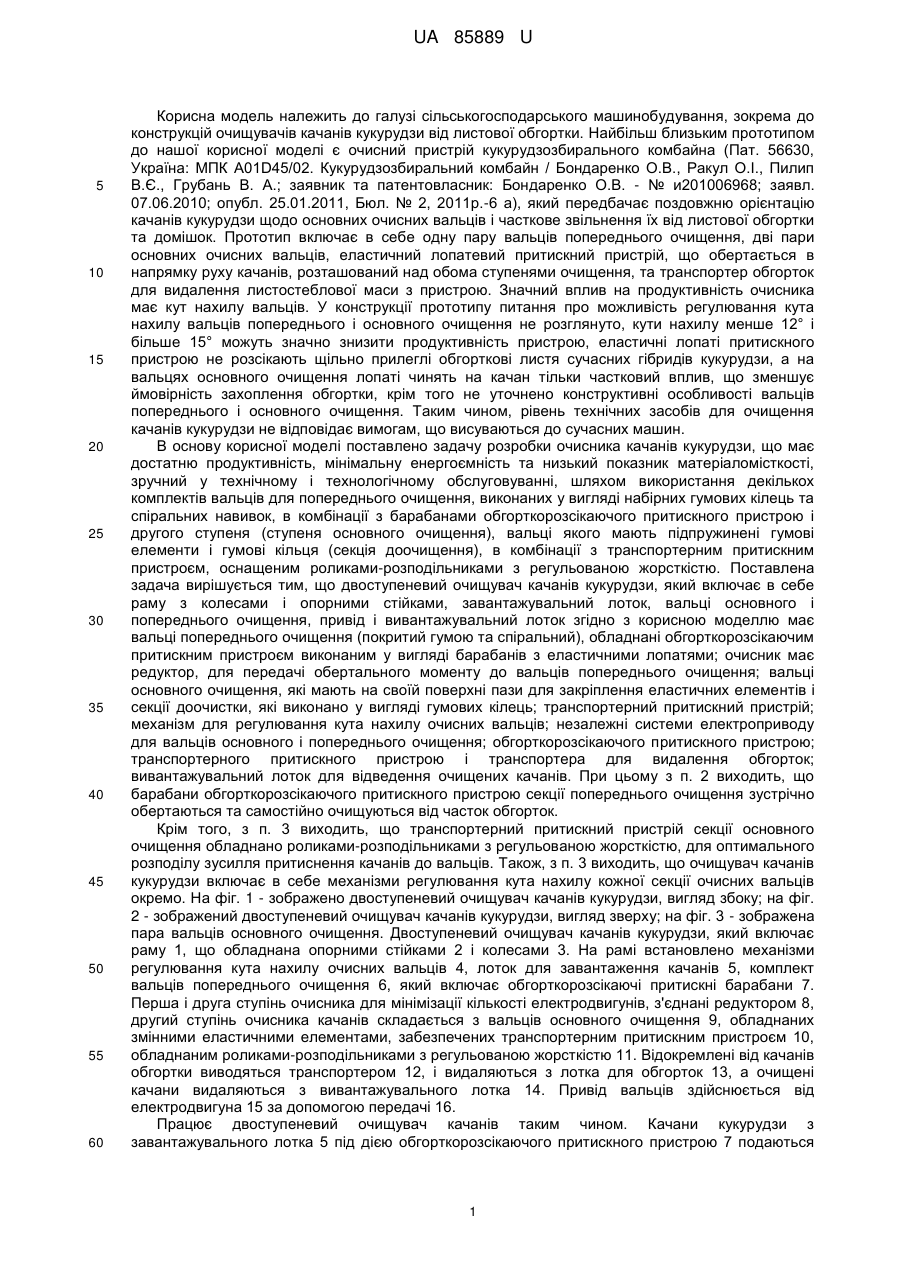

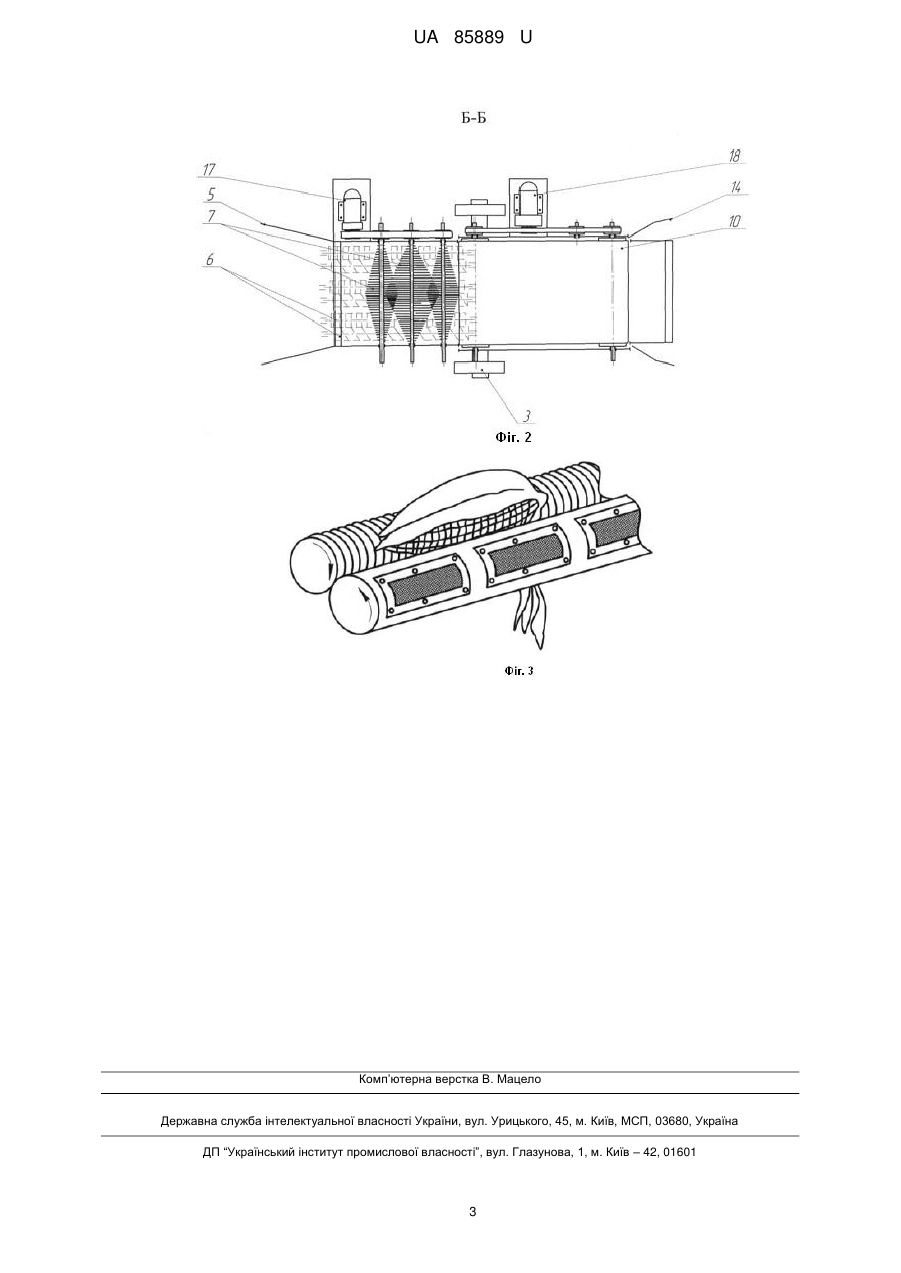

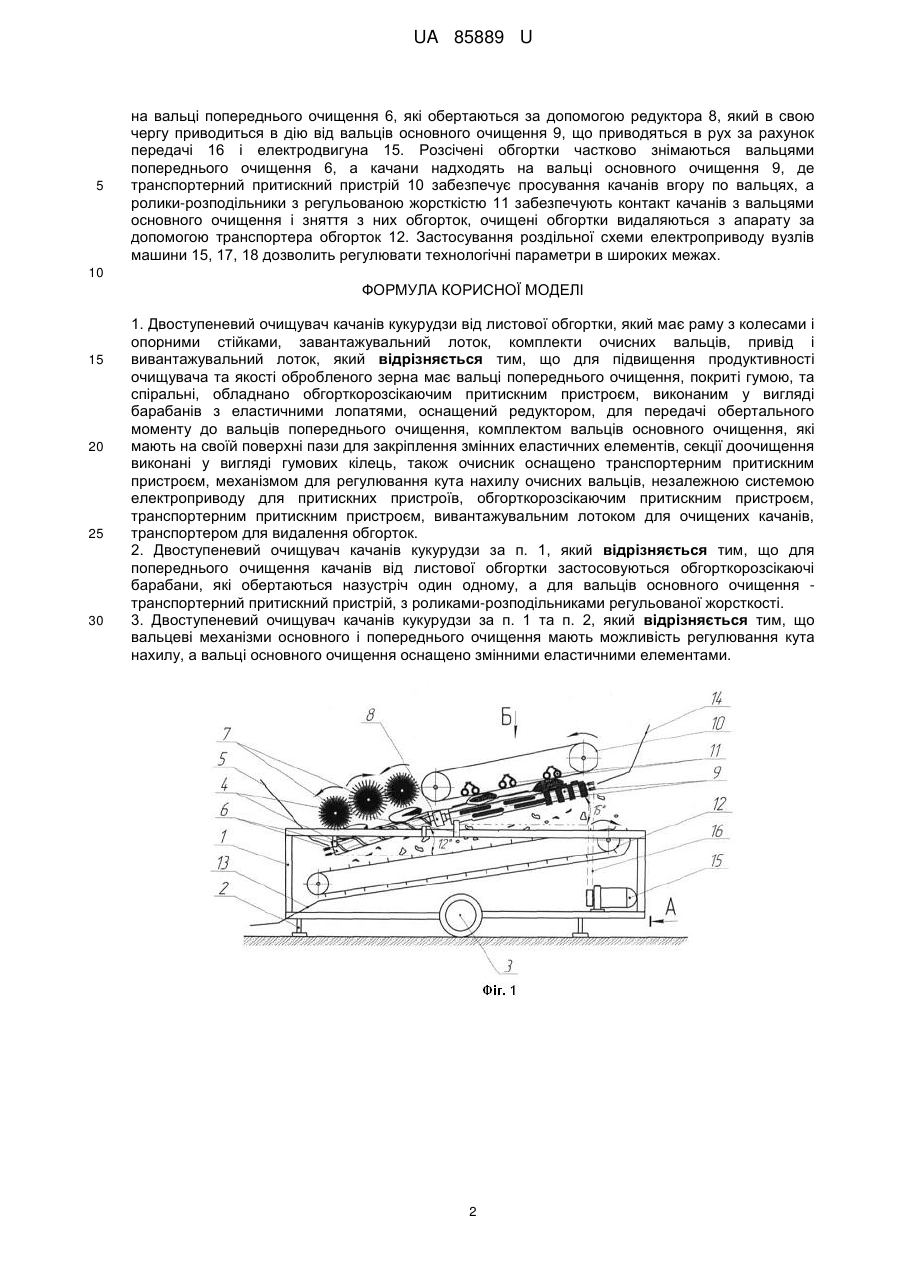

Реферат: UA 85889 U UA 85889 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до конструкцій очищувачів качанів кукурудзи від листової обгортки. Найбільш близьким прототипом до нашої корисної моделі є очисний пристрій кукурудзозбирального комбайна (Пат. 56630, Україна: МПК А01D45/02. Кукурудзозбиральний комбайн / Бондаренко О.В., Ракул О.І., Пилип В.Є., Грубань В. А.; заявник та патентовласник: Бондаренко О.В. - № и201006968; заявл. 07.06.2010; опубл. 25.01.2011, Бюл. № 2, 2011р.-6 а), який передбачає поздовжню орієнтацію качанів кукурудзи щодо основних очисних вальців і часткове звільнення їх від листової обгортки та домішок. Прототип включає в себе одну пару вальців попереднього очищення, дві пари основних очисних вальців, еластичний лопатевий притискний пристрій, що обертається в напрямку руху качанів, розташований над обома ступенями очищення, та транспортер обгорток для видалення листостеблової маси з пристрою. Значний вплив на продуктивність очисника має кут нахилу вальців. У конструкції прототипу питання про можливість регулювання кута нахилу вальців попереднього і основного очищення не розглянуто, кути нахилу менше 12° і більше 15° можуть значно знизити продуктивність пристрою, еластичні лопаті притискного пристрою не розсікають щільно прилеглі обгорткові листя сучасних гібридів кукурудзи, а на вальцях основного очищення лопаті чинять на качан тільки частковий вплив, що зменшує ймовірність захоплення обгортки, крім того не уточнено конструктивні особливості вальців попереднього і основного очищення. Таким чином, рівень технічних засобів для очищення качанів кукурудзи не відповідає вимогам, що висуваються до сучасних машин. В основу корисної моделі поставлено задачу розробки очисника качанів кукурудзи, що має достатню продуктивність, мінімальну енергоємність та низький показник матеріаломісткості, зручний у технічному і технологічному обслуговуванні, шляхом використання декількох комплектів вальців для попереднього очищення, виконаних у вигляді набірних гумових кілець та спіральних навивок, в комбінації з барабанами обгорткорозсікаючого притискного пристрою і другого ступеня (ступеня основного очищення), вальці якого мають підпружинені гумові елементи і гумові кільця (секція доочищення), в комбінації з транспортерним притискним пристроєм, оснащеним роликами-розподільниками з регульованою жорсткістю. Поставлена задача вирішується тим, що двоступеневий очищувач качанів кукурудзи, який включає в себе раму з колесами і опорними стійками, завантажувальний лоток, вальці основного і попереднього очищення, привід і вивантажувальний лоток згідно з корисною моделлю має вальці попереднього очищення (покритий гумою та спіральний), обладнані обгорткорозсікаючим притискним пристроєм виконаним у вигляді барабанів з еластичними лопатями; очисник має редуктор, для передачі обертального моменту до вальців попереднього очищення; вальці основного очищення, які мають на своїй поверхні пази для закріплення еластичних елементів і секції доочистки, які виконано у вигляді гумових кілець; транспортерний притискний пристрій; механізм для регулювання кута нахилу очисних вальців; незалежні системи електроприводу для вальців основного і попереднього очищення; обгорткорозсікаючого притискного пристрою; транспортерного притискного пристрою і транспортера для видалення обгорток; вивантажувальний лоток для відведення очищених качанів. При цьому з п. 2 виходить, що барабани обгорткорозсікаючого притискного пристрою секції попереднього очищення зустрічно обертаються та самостійно очищуються від часток обгорток. Крім того, з п. 3 виходить, що транспортерний притискний пристрій секції основного очищення обладнано роликами-розподільниками з регульованою жорсткістю, для оптимального розподілу зусилля притиснення качанів до вальців. Також, з п. 3 виходить, що очищувач качанів кукурудзи включає в себе механізми регулювання кута нахилу кожної секції очисних вальців окремо. На фіг. 1 - зображено двоступеневий очищувач качанів кукурудзи, вигляд збоку; на фіг. 2 - зображений двоступеневий очищувач качанів кукурудзи, вигляд зверху; на фіг. 3 - зображена пара вальців основного очищення. Двоступеневий очищувач качанів кукурудзи, який включає раму 1, що обладнана опорними стійками 2 і колесами 3. На рамі встановлено механізми регулювання кута нахилу очисних вальців 4, лоток для завантаження качанів 5, комплект вальців попереднього очищення 6, який включає обгорткорозсікаючі притискні барабани 7. Перша і друга ступінь очисника для мінімізації кількості електродвигунів, з'єднані редуктором 8, другий ступінь очисника качанів складається з вальців основного очищення 9, обладнаних змінними еластичними елементами, забезпечених транспортерним притискним пристроєм 10, обладнаним роликами-розподільниками з регульованою жорсткістю 11. Відокремлені від качанів обгортки виводяться транспортером 12, і видаляються з лотка для обгорток 13, а очищені качани видаляються з вивантажувального лотка 14. Привід вальців здійснюється від електродвигуна 15 за допомогою передачі 16. Працює двоступеневий очищувач качанів таким чином. Качани кукурудзи з завантажувального лотка 5 під дією обгорткорозсікаючого притискного пристрою 7 подаються 1 UA 85889 U 5 на вальці попереднього очищення 6, які обертаються за допомогою редуктора 8, який в свою чергу приводиться в дію від вальців основного очищення 9, що приводяться в рух за рахунок передачі 16 і електродвигуна 15. Розсічені обгортки частково знімаються вальцями попереднього очищення 6, а качани надходять на вальці основного очищення 9, де транспортерний притискний пристрій 10 забезпечує просування качанів вгору по вальцях, а ролики-розподільники з регульованою жорсткістю 11 забезпечують контакт качанів з вальцями основного очищення і зняття з них обгорток, очищені обгортки видаляються з апарату за допомогою транспортера обгорток 12. Застосування роздільної схеми електроприводу вузлів машини 15, 17, 18 дозволить регулювати технологічні параметри в широких межах. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 1. Двоступеневий очищувач качанів кукурудзи від листової обгортки, який має раму з колесами і опорними стійками, завантажувальний лоток, комплекти очисних вальців, привід і вивантажувальний лоток, який відрізняється тим, що для підвищення продуктивності очищувача та якості обробленого зерна має вальці попереднього очищення, покриті гумою, та спіральні, обладнано обгорткорозсікаючим притискним пристроєм, виконаним у вигляді барабанів з еластичними лопатями, оснащений редуктором, для передачі обертального моменту до вальців попереднього очищення, комплектом вальців основного очищення, які мають на своїй поверхні пази для закріплення змінних еластичних елементів, секції доочищення виконані у вигляді гумових кілець, також очисник оснащено транспортерним притискним пристроєм, механізмом для регулювання кута нахилу очисних вальців, незалежною системою електроприводу для притискних пристроїв, обгорткорозсікаючим притискним пристроєм, транспортерним притискним пристроєм, вивантажувальним лотоком для очищених качанів, транспортером для видалення обгорток. 2. Двоступеневий очищувач качанів кукурудзи за п. 1, який відрізняється тим, що для попереднього очищення качанів від листової обгортки застосовуються обгорткорозсікаючі барабани, які обертаються назустріч один одному, а для вальців основного очищення транспортерний притискний пристрій, з роликами-розподільниками регульованої жорсткості. 3. Двоступеневий очищувач качанів кукурудзи за п. 1 та п. 2, який відрізняється тим, що вальцеві механізми основного і попереднього очищення мають можливість регулювання кута нахилу, а вальці основного очищення оснащено змінними еластичними елементами. 2 UA 85889 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
