Атракціон пляжний “гідромассаж”

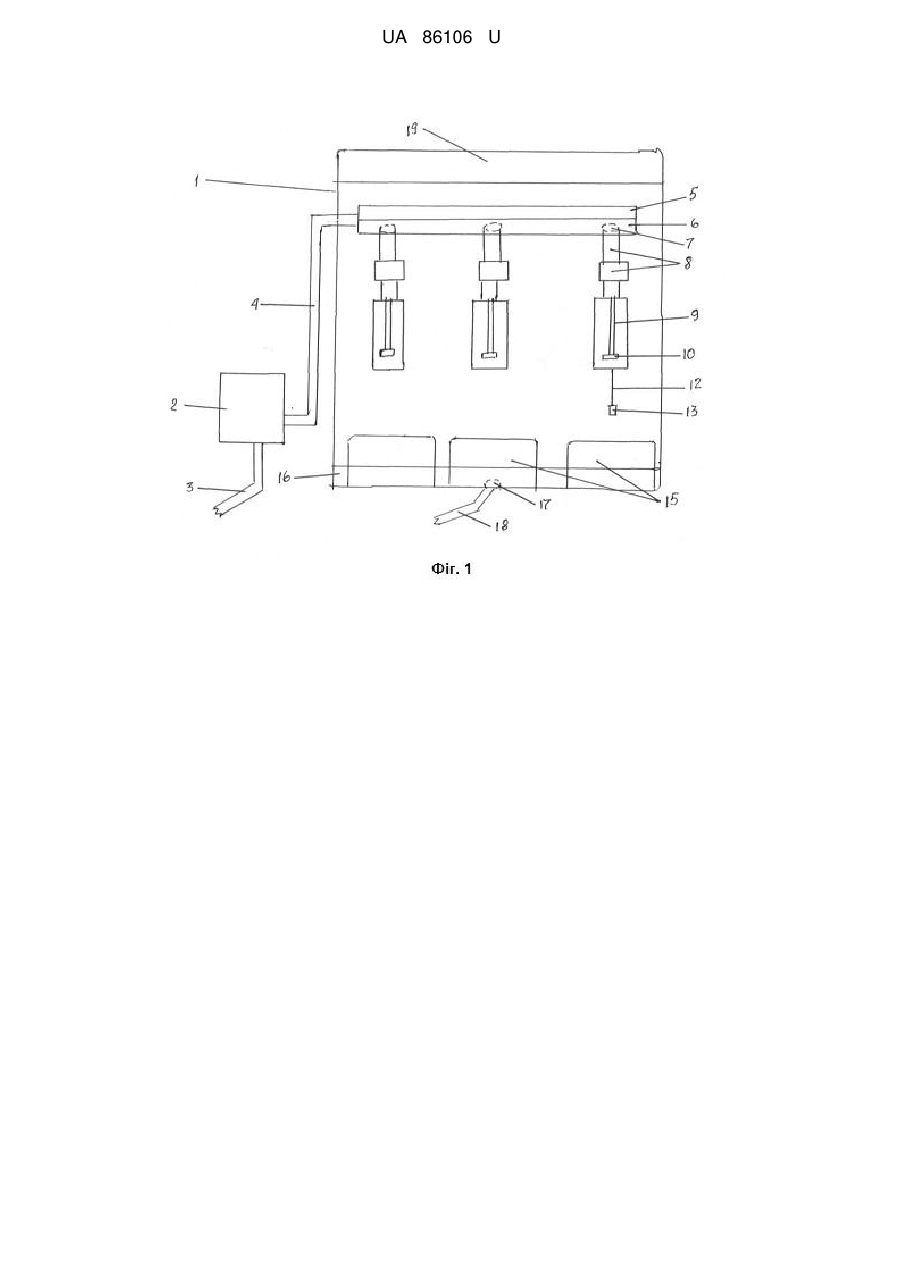

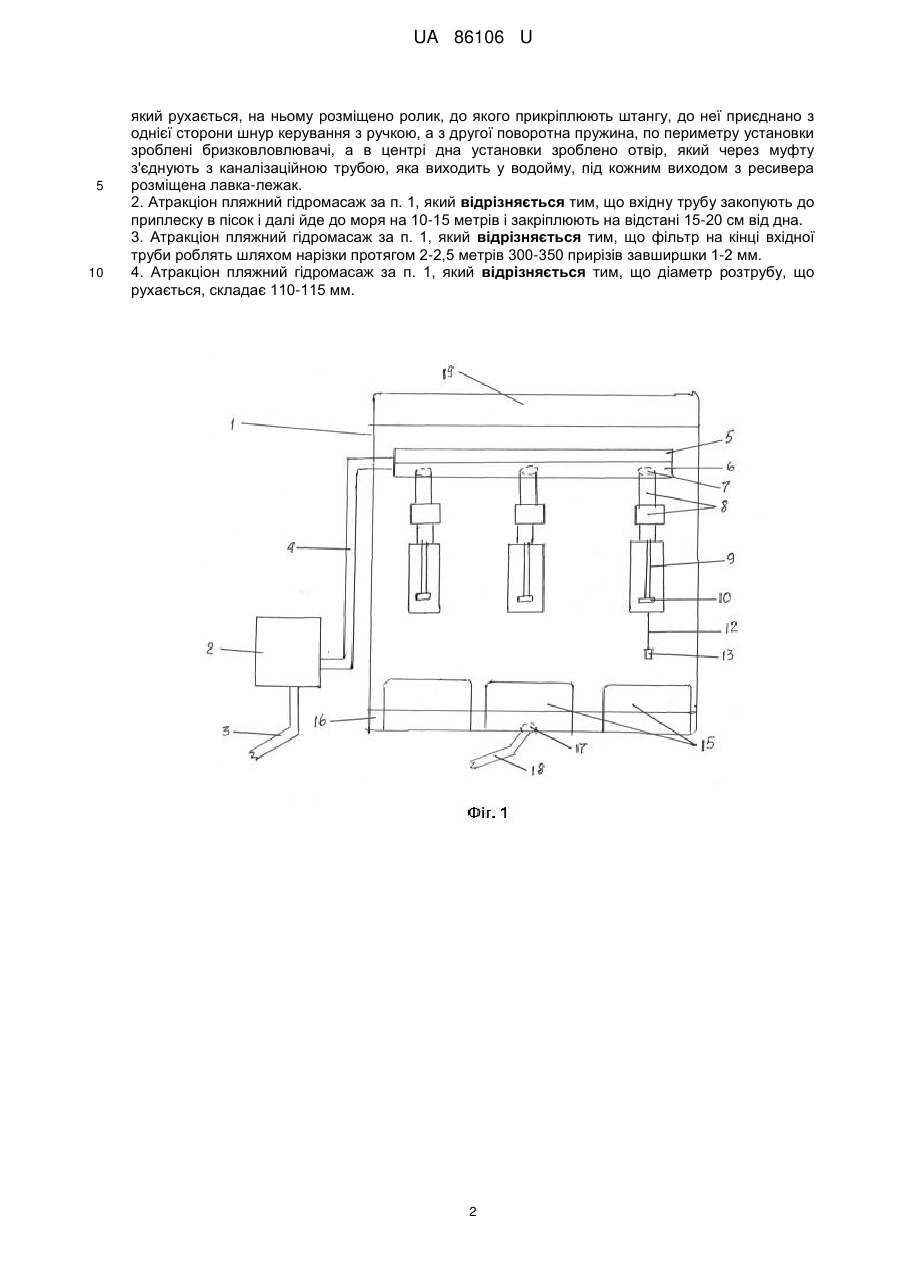

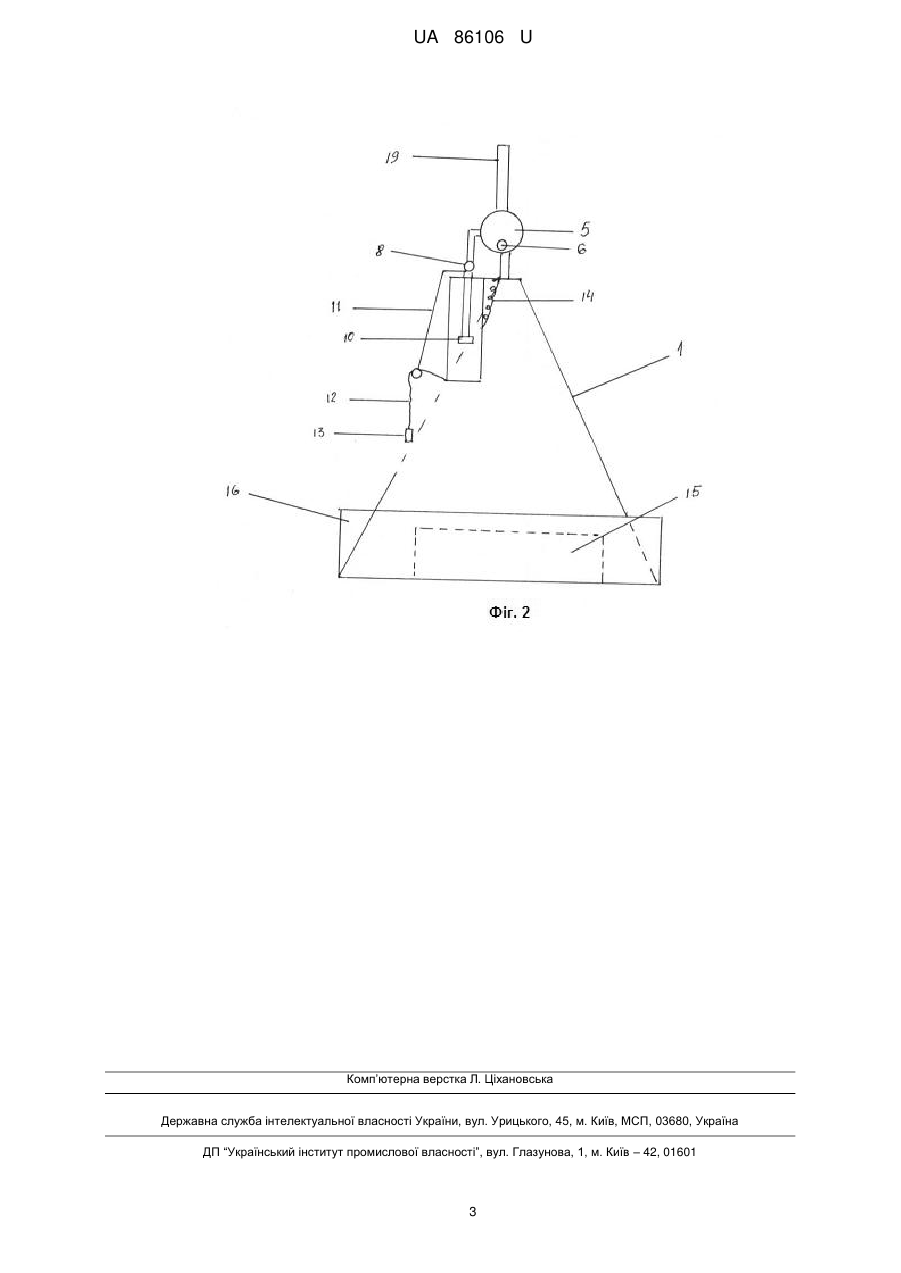

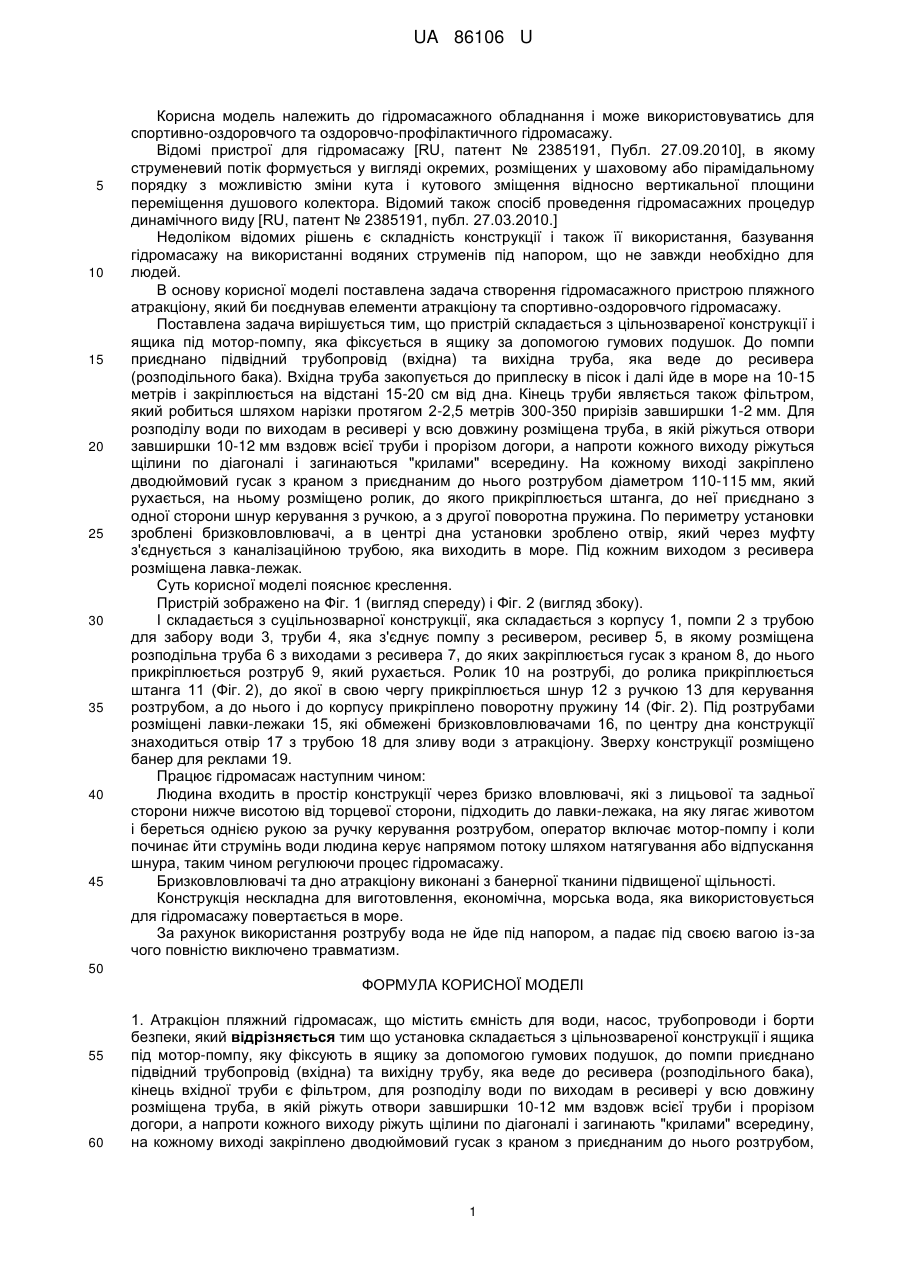

Реферат: Атракціон пляжний гідромасаж, що містить ємність для води, насос, трубопроводи і борти безпеки. Установка складається з цільнозвареної конструкції і ящика під мотор-помпу, яку фіксують в ящику за допомогою гумових подушок, до помпи приєднано підвідний трубопровід (вхідна) та вихідну трубу, яка веде до ресивера (розподільного бака). Кінець вхідної труби є фільтром, для розподілу води по виходам в ресивері у всю довжину розміщена труба, в якій ріжуть отвори завширшки 10-12 мм вздовж всієї труби і прорізом догори, а напроти кожного виходу ріжуть щілини по діагоналі і загинають "крилами" всередину, на кожному виході закріплено дводюймовий гусак з краном з приєднаним до нього розтрубом, який рухається, на ньому розміщено ролик до якого прикріплюють штангу, до неї приєднано з одної сторони шнур керування з ручкою, а з другої поворотна пружина. По периметру установки зроблені бризковловлювачі, а в центрі дна установки зроблено отвір, який через муфту з'єднують з каналізаційною трубою, яка виходить у водойму, під кожним виходом з ресивера розміщена лавка-лежак. UA 86106 U (54) АТРАКЦІОН ПЛЯЖНИЙ "ГІДРОМАССАЖ" UA 86106 U UA 86106 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до гідромасажного обладнання і може використовуватись для спортивно-оздоровчого та оздоровчо-профілактичного гідромасажу. Відомі пристрої для гідромасажу [RU, патент № 2385191, Публ. 27.09.2010], в якому струменевий потік формується у вигляді окремих, розміщених у шаховому або пірамідальному порядку з можливістю зміни кута і кутового зміщення відносно вертикальної площини переміщення душового колектора. Відомий також спосіб проведення гідромасажних процедур динамічного виду [RU, патент № 2385191, публ. 27.03.2010.] Недоліком відомих рішень є складність конструкції і також її використання, базування гідромасажу на використанні водяних струменів під напором, що не завжди необхідно для людей. В основу корисної моделі поставлена задача створення гідромасажного пристрою пляжного атракціону, який би поєднував елементи атракціону та спортивно-оздоровчого гідромасажу. Поставлена задача вирішується тим, що пристрій складається з цільнозвареної конструкції і ящика під мотор-помпу, яка фіксується в ящику за допомогою гумових подушок. До помпи приєднано підвідний трубопровід (вхідна) та вихідна труба, яка веде до ресивера (розподільного бака). Вхідна труба закопується до приплеску в пісок і далі йде в море на 10-15 метрів і закріплюється на відстані 15-20 см від дна. Кінець труби являється також фільтром, який робиться шляхом нарізки протягом 2-2,5 метрів 300-350 прирізів завширшки 1-2 мм. Для розподілу води по виходам в ресивері у всю довжину розміщена труба, в якій ріжуться отвори завширшки 10-12 мм вздовж всієї труби і прорізом догори, а напроти кожного виходу ріжуться щілини по діагоналі і загинаються "крилами" всередину. На кожному виході закріплено дводюймовий гусак з краном з приєднаним до нього розтрубом діаметром 110-115 мм, який рухається, на ньому розміщено ролик, до якого прикріплюється штанга, до неї приєднано з одної сторони шнур керування з ручкою, а з другої поворотна пружина. По периметру установки зроблені бризковловлювачі, а в центрі дна установки зроблено отвір, який через муфту з'єднується з каналізаційною трубою, яка виходить в море. Під кожним виходом з ресивера розміщена лавка-лежак. Суть корисної моделі пояснює креслення. Пристрій зображено на Фіг. 1 (вигляд спереду) і Фіг. 2 (вигляд збоку). І складається з суцільнозварної конструкції, яка складається з корпусу 1, помпи 2 з трубою для забору води 3, труби 4, яка з'єднує помпу з ресивером, ресивер 5, в якому розміщена розподільна труба 6 з виходами з ресивера 7, до яких закріплюється гусак з краном 8, до нього прикріплюється розтруб 9, який рухається. Ролик 10 на розтрубі, до ролика прикріплюється штанга 11 (Фіг. 2), до якої в свою чергу прикріплюється шнур 12 з ручкою 13 для керування розтрубом, а до нього і до корпусу прикріплено поворотну пружину 14 (Фіг. 2). Під розтрубами розміщені лавки-лежаки 15, які обмежені бризковловлювачами 16, по центру дна конструкції знаходиться отвір 17 з трубою 18 для зливу води з атракціону. Зверху конструкції розміщено банер для реклами 19. Працює гідромасаж наступним чином: Людина входить в простір конструкції через бризко вловлювачі, які з лицьової та задньої сторони нижче висотою від торцевої сторони, підходить до лавки-лежака, на яку лягає животом і береться однією рукою за ручку керування розтрубом, оператор включає мотор-помпу і коли починає йти струмінь води людина керує напрямом потоку шляхом натягування або відпускання шнура, таким чином регулюючи процес гідромасажу. Бризковловлювачі та дно атракціону виконані з банерної тканини підвищеної щільності. Конструкція нескладна для виготовлення, економічна, морська вода, яка використовується для гідромасажу повертається в море. За рахунок використання розтрубу вода не йде під напором, а падає під своєю вагою із-за чого повністю виключено травматизм. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Атракціон пляжний гідромасаж, що містить ємність для води, насос, трубопроводи і борти безпеки, який відрізняється тим що установка складається з цільнозвареної конструкції і ящика під мотор-помпу, яку фіксують в ящику за допомогою гумових подушок, до помпи приєднано підвідний трубопровід (вхідна) та вихідну трубу, яка веде до ресивера (розподільного бака), кінець вхідної труби є фільтром, для розподілу води по виходам в ресивері у всю довжину розміщена труба, в якій ріжуть отвори завширшки 10-12 мм вздовж всієї труби і прорізом догори, а напроти кожного виходу ріжуть щілини по діагоналі і загинають "крилами" всередину, на кожному виході закріплено дводюймовий гусак з краном з приєднаним до нього розтрубом, 1 UA 86106 U 5 10 який рухається, на ньому розміщено ролик, до якого прикріплюють штангу, до неї приєднано з однієї сторони шнур керування з ручкою, а з другої поворотна пружина, по периметру установки зроблені бризковловлювачі, а в центрі дна установки зроблено отвір, який через муфту з'єднують з каналізаційною трубою, яка виходить у водойму, під кожним виходом з ресивера розміщена лавка-лежак. 2. Атракціон пляжний гідромасаж за п. 1, який відрізняється тим, що вхідну трубу закопують до приплеску в пісок і далі йде до моря на 10-15 метрів і закріплюють на відстані 15-20 см від дна. 3. Атракціон пляжний гідромасаж за п. 1, який відрізняється тим, що фільтр на кінці вхідної труби роблять шляхом нарізки протягом 2-2,5 метрів 300-350 прирізів завширшки 1-2 мм. 4. Атракціон пляжний гідромасаж за п. 1, який відрізняється тим, що діаметр розтрубу, що рухається, складає 110-115 мм. 2 UA 86106 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
