Пристрій для гідравлічного видалення окалини із плоского прокату

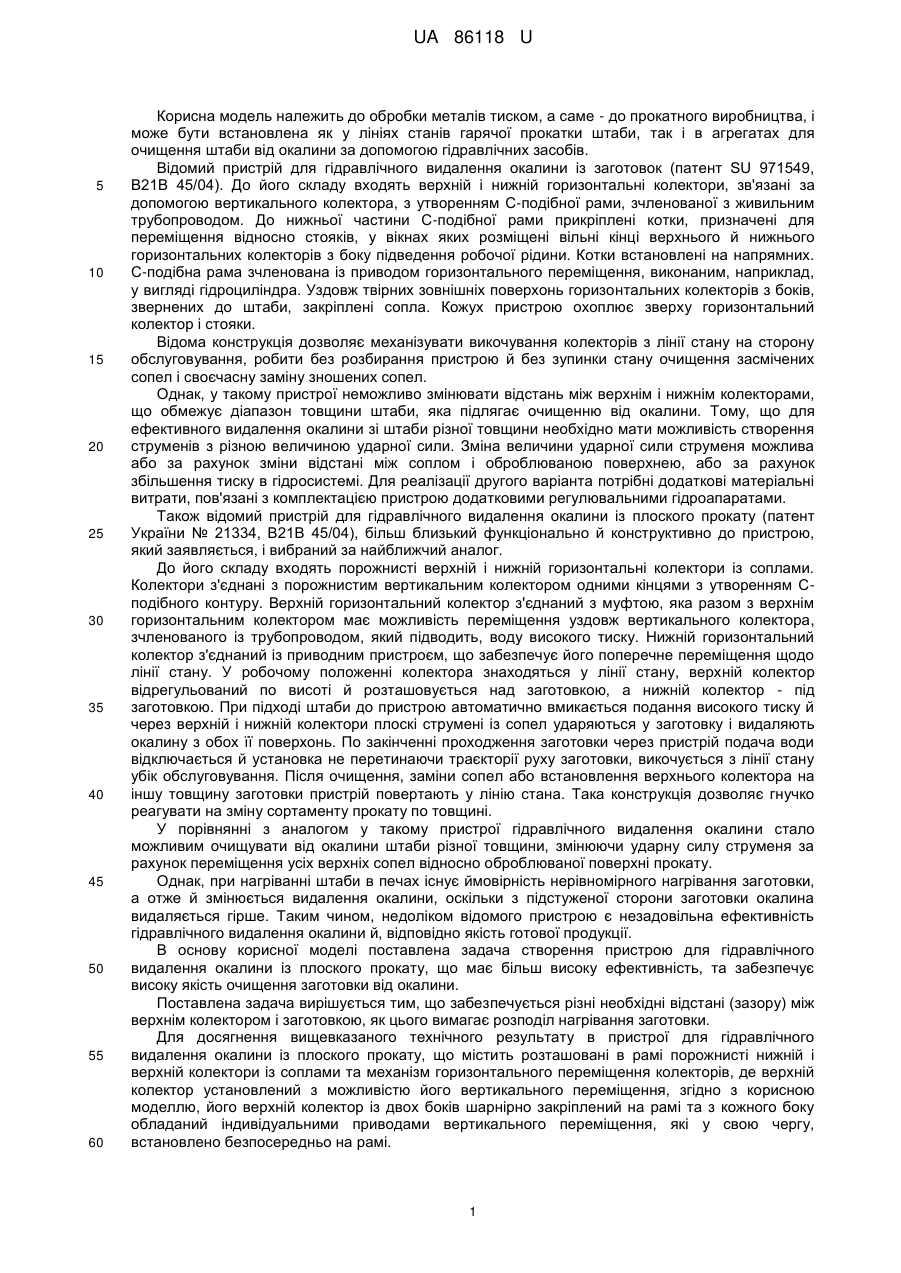

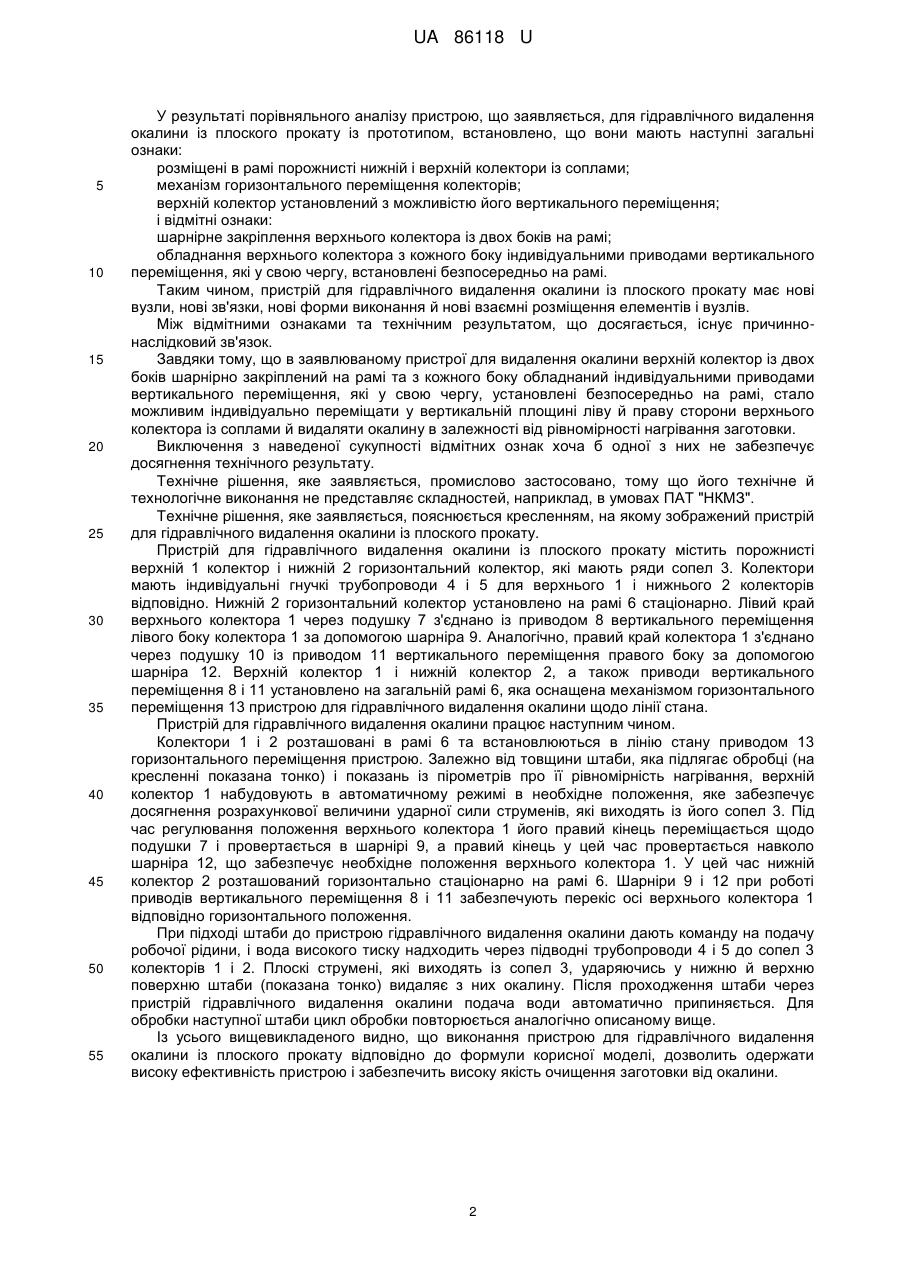

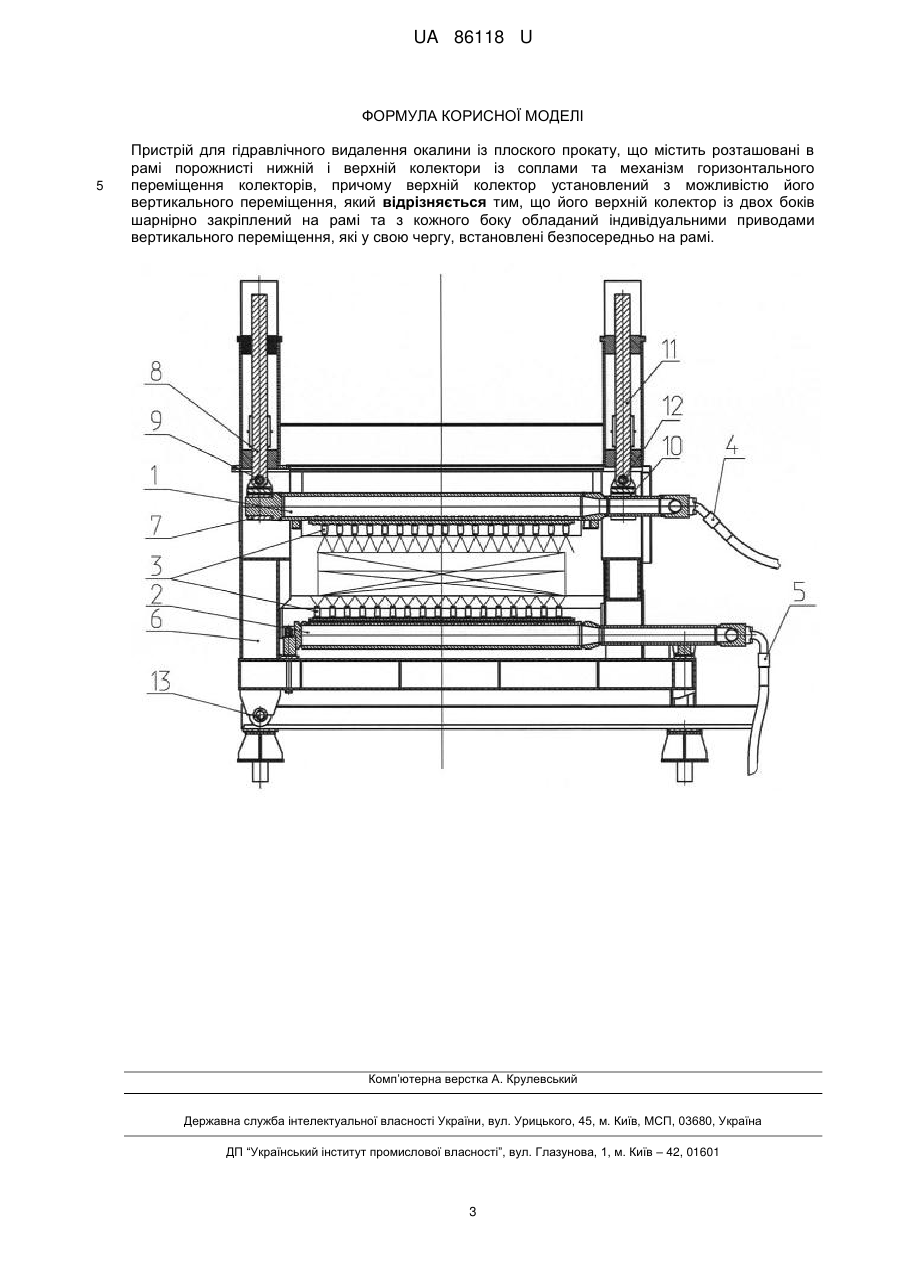

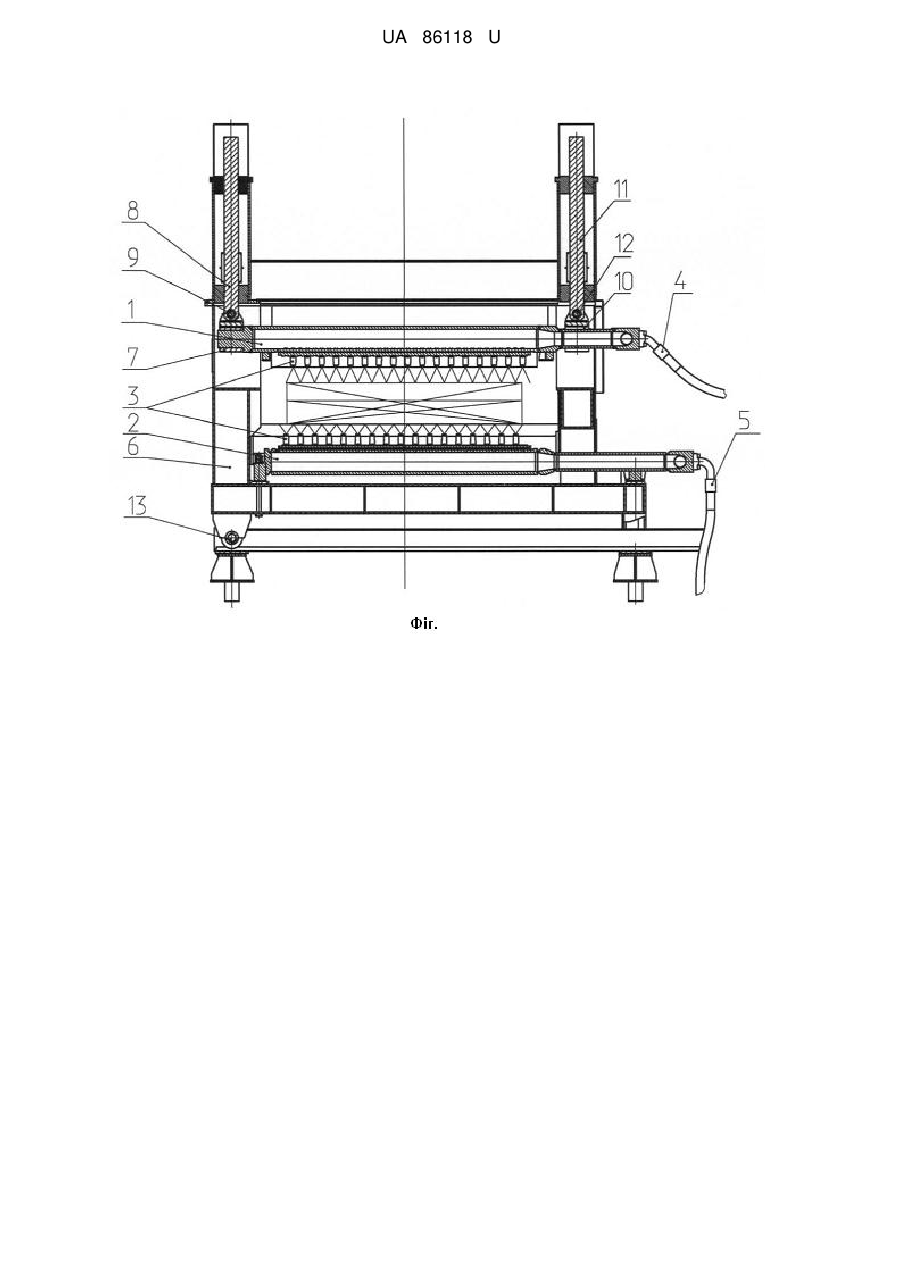

Реферат: Пристрій для гідравлічного видалення окалини із плоского прокату містить розташовані в рамі порожнисті нижній і верхній колектори із соплами та механізм горизонтального переміщення колекторів. Верхній колектор установлений з можливістю його вертикального переміщення і з двох боків шарнірно закріплений на рамі та з кожного боку обладаний індивідуальними приводами вертикального переміщення, які встановлені безпосередньо на рамі. UA 86118 U (54) ПРИСТРІЙ ДЛЯ ГІДРАВЛІЧНОГО ВИДАЛЕННЯ ОКАЛИНИ ІЗ ПЛОСКОГО ПРОКАТУ UA 86118 U UA 86118 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обробки металів тиском, а саме - до прокатного виробництва, і може бути встановлена як у лініях станів гарячої прокатки штаби, так і в агрегатах для очищення штаби від окалини за допомогою гідравлічних засобів. Відомий пристрій для гідравлічного видалення окалини із заготовок (патент SU 971549, В21В 45/04). До його складу входять верхній і нижній горизонтальні колектори, зв'язані за допомогою вертикального колектора, з утворенням С-подібної рами, зчленованої з живильним трубопроводом. До нижньої частини С-подібної рами прикріплені котки, призначені для переміщення відносно стояків, у вікнах яких розміщені вільні кінці верхнього й нижнього горизонтальних колекторів з боку підведення робочої рідини. Котки встановлені на напрямних. С-подібна рама зчленована із приводом горизонтального переміщення, виконаним, наприклад, у вигляді гідроциліндра. Уздовж твірних зовнішніх поверхонь горизонтальних колекторів з боків, звернених до штаби, закріплені сопла. Кожух пристрою охоплює зверху горизонтальний колектор і стояки. Відома конструкція дозволяє механізувати викочування колекторів з лінії стану на сторону обслуговування, робити без розбирання пристрою й без зупинки стану очищення засмічених сопел і своєчасну заміну зношених сопел. Однак, у такому пристрої неможливо змінювати відстань між верхнім і нижнім колекторами, що обмежує діапазон товщини штаби, яка підлягає очищенню від окалини. Тому, що для ефективного видалення окалини зі штаби різної товщини необхідно мати можливість створення струменів з різною величиною ударної сили. Зміна величини ударної сили струменя можлива або за рахунок зміни відстані між соплом і оброблюваною поверхнею, або за рахунок збільшення тиску в гідросистемі. Для реалізації другого варіанта потрібні додаткові матеріальні витрати, пов'язані з комплектацією пристрою додатковими регулювальними гідроапаратами. Також відомий пристрій для гідравлічного видалення окалини із плоского прокату (патент України № 21334, В21В 45/04), більш близький функціонально й конструктивно до пристрою, який заявляється, і вибраний за найближчий аналог. До його складу входять порожнисті верхній і нижній горизонтальні колектори із соплами. Колектори з'єднані з порожнистим вертикальним колектором одними кінцями з утворенням Сподібного контуру. Верхній горизонтальний колектор з'єднаний з муфтою, яка разом з верхнім горизонтальним колектором має можливість переміщення уздовж вертикального колектора, зчленованого із трубопроводом, який підводить, воду високого тиску. Нижній горизонтальний колектор з'єднаний із приводним пристроєм, що забезпечує його поперечне переміщення щодо лінії стану. У робочому положенні колектора знаходяться у лінії стану, верхній колектор відрегульований по висоті й розташовується над заготовкою, а нижній колектор - під заготовкою. При підході штаби до пристрою автоматично вмикається подання високого тиску й через верхній і нижній колектори плоскі струмені із сопел ударяються у заготовку і видаляють окалину з обох її поверхонь. По закінченні проходження заготовки через пристрій подача води відключається й установка не перетинаючи траєкторії руху заготовки, викочується з лінії стану убік обслуговування. Після очищення, заміни сопел або встановлення верхнього колектора на іншу товщину заготовки пристрій повертають у лінію стана. Така конструкція дозволяє гнучко реагувати на зміну сортаменту прокату по товщині. У порівнянні з аналогом у такому пристрої гідравлічного видалення окалини стало можливим очищувати від окалини штаби різної товщини, змінюючи ударну силу струменя за рахунок переміщення усіх верхніх сопел відносно оброблюваної поверхні прокату. Однак, при нагріванні штаби в печах існує ймовірність нерівномірного нагрівання заготовки, а отже й змінюється видалення окалини, оскільки з підстуженої сторони заготовки окалина видаляється гірше. Таким чином, недоліком відомого пристрою є незадовільна ефективність гідравлічного видалення окалини й, відповідно якість готової продукції. В основу корисної моделі поставлена задача створення пристрою для гідравлічного видалення окалини із плоского прокату, що має більш високу ефективність, та забезпечує високу якість очищення заготовки від окалини. Поставлена задача вирішується тим, що забезпечується різні необхідні відстані (зазору) між верхнім колектором і заготовкою, як цього вимагає розподіл нагрівання заготовки. Для досягнення вищевказаного технічного результату в пристрої для гідравлічного видалення окалини із плоского прокату, що містить розташовані в рамі порожнисті нижній і верхній колектори із соплами та механізм горизонтального переміщення колекторів, де верхній колектор установлений з можливістю його вертикального переміщення, згідно з корисною моделлю, його верхній колектор із двох боків шарнірно закріплений на рамі та з кожного боку обладаний індивідуальними приводами вертикального переміщення, які у свою чергу, встановлено безпосередньо на рамі. 1 UA 86118 U 5 10 15 20 25 30 35 40 45 50 55 У результаті порівняльного аналізу пристрою, що заявляється, для гідравлічного видалення окалини із плоского прокату із прототипом, встановлено, що вони мають наступні загальні ознаки: розміщені в рамі порожнисті нижній і верхній колектори із соплами; механізм горизонтального переміщення колекторів; верхній колектор установлений з можливістю його вертикального переміщення; і відмітні ознаки: шарнірне закріплення верхнього колектора із двох боків на рамі; обладнання верхнього колектора з кожного боку індивідуальними приводами вертикального переміщення, які у свою чергу, встановлені безпосередньо на рамі. Таким чином, пристрій для гідравлічного видалення окалини із плоского прокату має нові вузли, нові зв'язки, нові форми виконання й нові взаємні розміщення елементів і вузлів. Між відмітними ознаками та технічним результатом, що досягається, існує причиннонаслідковий зв'язок. Завдяки тому, що в заявлюваному пристрої для видалення окалини верхній колектор із двох боків шарнірно закріплений на рамі та з кожного боку обладнаний індивідуальними приводами вертикального переміщення, які у свою чергу, установлені безпосередньо на рамі, стало можливим індивідуально переміщати у вертикальній площині ліву й праву сторони верхнього колектора із соплами й видаляти окалину в залежності від рівномірності нагрівання заготовки. Виключення з наведеної сукупності відмітних ознак хоча б одної з них не забезпечує досягнення технічного результату. Технічне рішення, яке заявляється, промислово застосовано, тому що його технічне й технологічне виконання не представляє складностей, наприклад, в умовах ПАТ "НКМЗ". Технічне рішення, яке заявляється, пояснюється кресленням, на якому зображений пристрій для гідравлічного видалення окалини із плоского прокату. Пристрій для гідравлічного видалення окалини із плоского прокату містить порожнисті верхній 1 колектор і нижній 2 горизонтальний колектор, які мають ряди сопел 3. Колектори мають індивідуальні гнучкі трубопроводи 4 і 5 для верхнього 1 і нижнього 2 колекторів відповідно. Нижній 2 горизонтальний колектор установлено на рамі 6 стаціонарно. Лівий край верхнього колектора 1 через подушку 7 з'єднано із приводом 8 вертикального переміщення лівого боку колектора 1 за допомогою шарніра 9. Аналогічно, правий край колектора 1 з'єднано через подушку 10 із приводом 11 вертикального переміщення правого боку за допомогою шарніра 12. Верхній колектор 1 і нижній колектор 2, а також приводи вертикального переміщення 8 і 11 установлено на загальній рамі 6, яка оснащена механізмом горизонтального переміщення 13 пристрою для гідравлічного видалення окалини щодо лінії стана. Пристрій для гідравлічного видалення окалини працює наступним чином. Колектори 1 і 2 розташовані в рамі 6 та встановлюються в лінію стану приводом 13 горизонтального переміщення пристрою. Залежно від товщини штаби, яка підлягає обробці (на кресленні показана тонко) і показань із пірометрів про її рівномірність нагрівання, верхній колектор 1 набудовують в автоматичному режимі в необхідне положення, яке забезпечує досягнення розрахункової величини ударної сили струменів, які виходять із його сопел 3. Під час регулювання положення верхнього колектора 1 його правий кінець переміщається щодо подушки 7 і провертається в шарнірі 9, а правий кінець у цей час провертається навколо шарніра 12, що забезпечує необхідне положенняверхнього колектора 1. У цей час нижній колектор 2 розташований горизонтально стаціонарно на рамі 6. Шарніри 9 і 12 при роботі приводів вертикального переміщення 8 і 11 забезпечують перекіс осі верхнього колектора 1 відповідно горизонтального положення. При підході штаби до пристрою гідравлічного видалення окалини дають команду на подачу робочої рідини, і вода високого тиску надходить через підводні трубопроводи 4 і 5 до сопел 3 колекторів 1 і 2. Плоскі струмені, які виходять із сопел 3, ударяючись у нижню й верхню поверхню штаби (показана тонко) видаляє з них окалину. Після проходження штаби через пристрій гідравлічного видалення окалини подача води автоматично припиняється. Для обробки наступної штаби цикл обробки повторюється аналогічно описаному вище. Із усього вищевикладеного видно, що виконання пристрою для гідравлічного видалення окалини із плоского прокату відповідно до формули корисної моделі, дозволить одержати високу ефективність пристрою і забезпечить високу якість очищення заготовки від окалини. 2 UA 86118 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для гідравлічного видалення окалини із плоского прокату, що містить розташовані в рамі порожнисті нижній і верхній колектори із соплами та механізм горизонтального переміщення колекторів, причому верхній колектор установлений з можливістю його вертикального переміщення, який відрізняється тим, що його верхній колектор із двох боків шарнірно закріплений на рамі та з кожного боку обладаний індивідуальними приводами вертикального переміщення, які у свою чергу, встановлені безпосередньо на рамі. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
